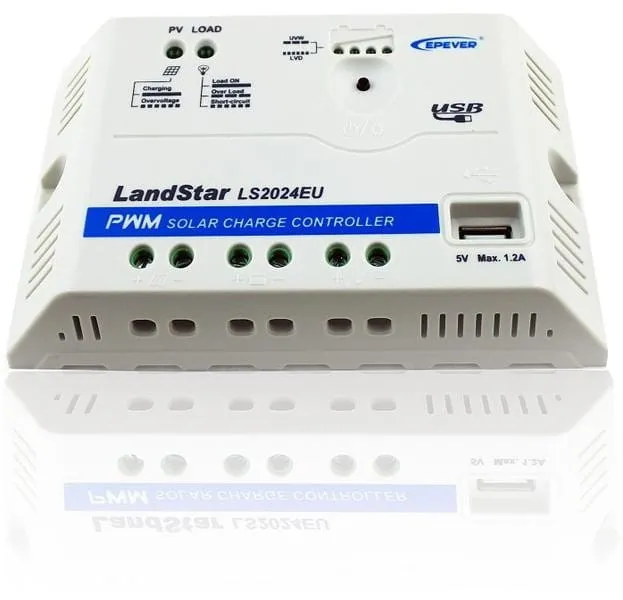

Regulator solarny (ładowania) Epever LS2024EU 20A USB

Regulator PWM 20A solarny (ładowania) Epever LS2024EU USB

Przeznaczenie

Połączenie panelu solarnego z akumulatorem żelowym. Zapewnia poprawną charakterystykę ładowania akumulatora, zabezpieczając go przed nadmiernym rozładowaniem oraz przed zbyt wysokim napięciem podawanym z panela słonecznego. Regulator ładowania pełni także funkcję diody blokując przepływ wsteczny napięcia z akumulatora do panela nocą kiedy nie ma słońca.

Opis

Regulator ładowania Epever LS2024EU 20A używany w systemach fotowoltaicznych, chroni akumulator przed przeładowaniem oraz nadmiernym rozładowaniem. Stosowany jest w systemach 12/24V

Regulator Ładowania LS3024EU to urządzenie, które zostało opracowane zgodnie z najnowszą dostępna technologią i posiada wiele wyjątkowych cech, takich jak:

• Łatwa i szybka zmiana wyboru rodzaju akumulatora za pomocą przycisku.
• Wyjście USB dzięki któremu istnieje możliwość ładowania smartfona, tableta itp.
• Kontroler Ładowania dostosowuje się automatycznie do napięcia systemu 12V.
• Jasny i czytelny wyświetlacz stanu naładowania.
• Cztery poziomy naładowania akumulatorów.
• Automatyczne dostosowanie się do temperatury otoczenia.
• Odłączanie odbiornika gdy napięcie znacznie spada.
• Do 6 mm2 średnicy zacisku na kable podłączeniowe.
• Całościowa elektroniczna ochrona przeciw: przepięciom, zwarciom, odwrotną polaryzacją, przeciążeniem i t d.
• Urządzenie dedykowane jest do pracy z akumulatorem żelowym, kwasowym oraz AGM.

Specyfikacja techniczna:

• Tryb pracy regulatora: 12 V/24V auto
• Max. prąd solarny, lub obciążenia: 20A
• Odcięcie ze względu na niskie napięcie: 11.1V
• Ponowne połączenie niskiego napięcia: 12.6V
• Max napięcie solarne: 50V
• Max napięcie akumulatora: 8~16V
• Max rozmiar przewodów: 6mm2
• Port wyjściowy: USB 5VDC/1.2A
• Stopień zabezpieczenia: IP20
• Temp. pracy: -35℃ ~ +55℃
• Instrukcja w języku polskim: TAK
• Obudowa: Plastikowa

Warto wiedzieć, że:

• Regulator ładowania jest wymaganym urządzeniem w przydomowych elektrowniach solarnych.
• Regulator ładowania chroni akumulatory i baterie przed nadmiernym naładowaniem, lub za dużym rozładowaniem.
• Bardzo przedłuża czas żywotności akumulatorów. Jest to urządzenie, które powinno być zawsze używane w systemach solarnych dla celów bezpieczeństwa i oszczędności.
• Nie jest wskazane żeby regulator pracował z maksymalną mocą nominalną.
• Należy chronić regulator przed bezpośrednim działaniem promieni słonecznych i montować w suchym otoczeniu.
• Nie należy montować kontrolera ładowania w wilgotnym pomieszczeniu np: łazienka
• Regulator mierzy temperaturę otoczenia, aby określić napięcie ładowania. Regulator i akumulator muszą być instalowane w tym samym pomieszczeniu

Jak dobrać regulator ładowania prądu do paneli słonecznych?

Sugerowany dopuszczalny prąd pracy regulatora powinien być mniejszy niż 1,15 x prąd zwarcia łączonych równolegle paneli słonecznych, a 1,2 x napięcie obwodu otwartego łączonych paneli słonecznych powinno być niższe od napięcia pracy regulatora.

Przykład: łączymy równolegle 2 panele 100W Prestige. Prąd zwarcia tych paneli to 6.06A.

• 2 x 6.06A x 1,15 = 13,94.

Właściwy regulator ładowania dla tego systemu to regulator o prądzie ładowania co najmniej 15A

Czym jest regulator ładowania PWM?

Regulatory PWM działają na zasadzie ładowania impulsowego. Starają się dostarczyć jak najwięcej energii w krótkim czasie, wysyłając impulsy napięcia do akumulatora.

• Im bardziej akumulator jest naładowany, tym impulsy są krótsze i występują coraz rzadziej.
• Im akumulator jest bardziej rozładowany, tym impulsy są dłuższe i wysyłane są częściej.

W momencie, gdy napięcie akumulatora zbliża się do maksimum regulator ładowania przestaje wysyłać impulsy.

Warto wiedzieć, że system PWM sprowadza napięcie panela słonecznego do napięcia ładowania, a to w efekcie limituje moc przesyłaną przez panel słoneczny.

W skład zestawu wchodzi:

• Regulator PWM 20A solarny (ładowania) Epever LS2024EU USB
