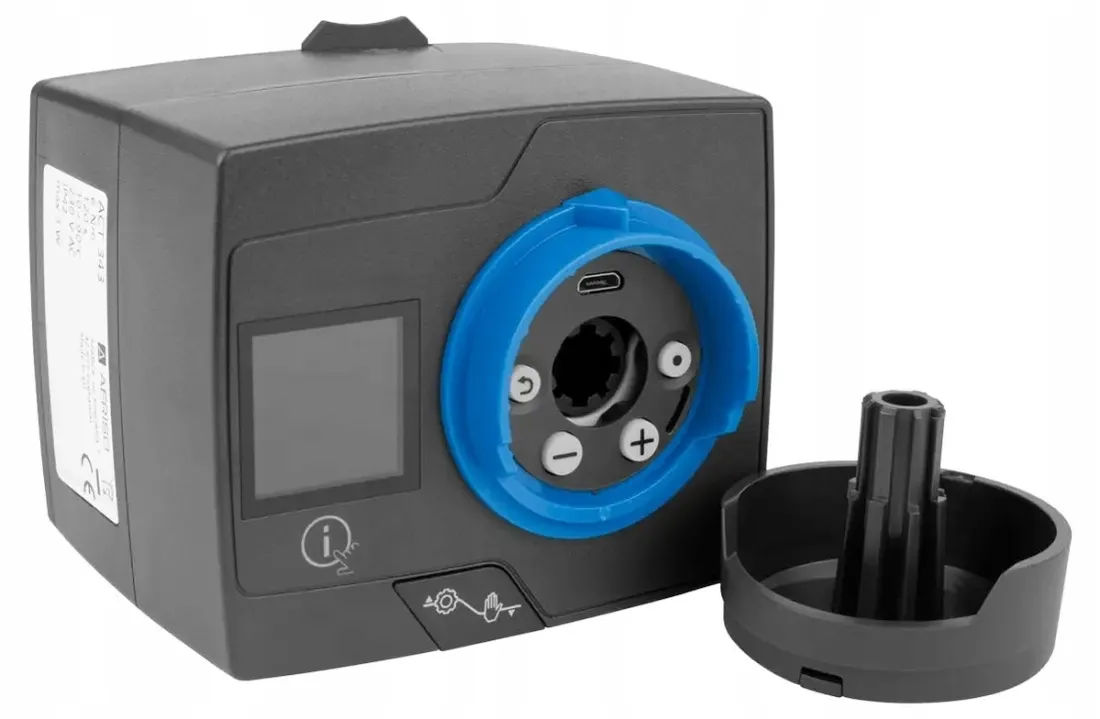

Regulator stałotemperaturowy ACT 343 ProClick

Regulator stałotemperaturowy ACT 343 ProClick

ZASTOSOWANIE

• Do instalacji grzewczych.
• Montowany na 3- i 4-drogowych obrotowych zaworach mieszających.
• Utrzymuje stałą zadaną temperaturę medium w zakresie 10÷90°C.

OPIS

• Możliwość pracy w trybie ręcznym.
• Zaprogramowane schematy hydrauliczne: z zaworem 3-drogowym na zasilaniu, z zaworem 3-drogowym na powrocie.

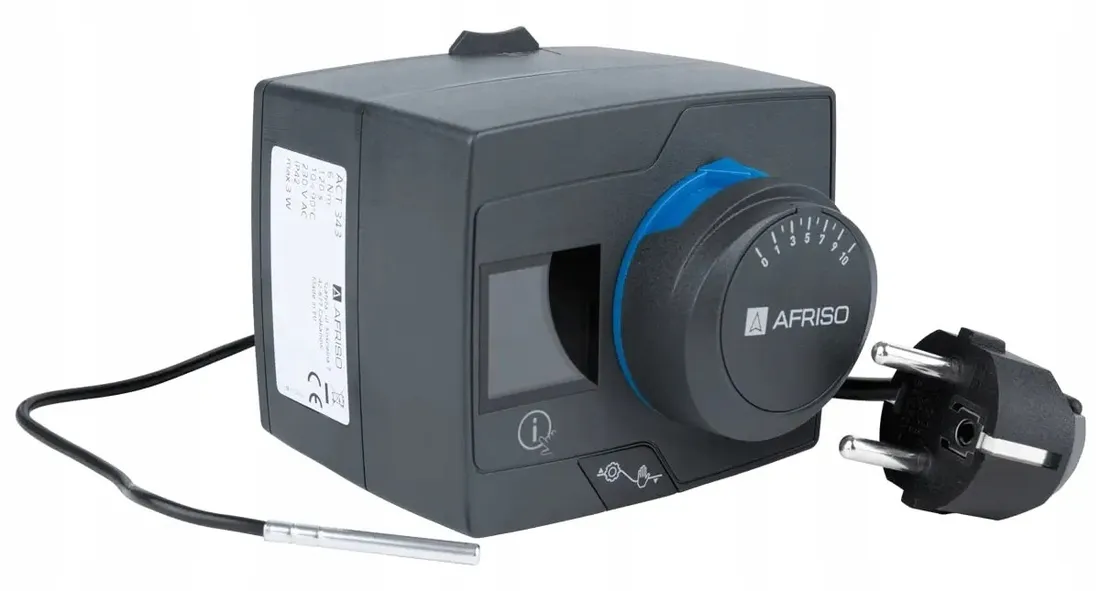

ELEMENTY DOSTAWY

• Czujnik temperatury medium za zaworem mieszającym (1 m).
• Przewód zasilający zakończony wtyczką (2 m).

Dane techniczne:

• napięcie zasilania: 230 V AC
• czas obrotu o 90°: 120 sekund
• moment obrotowy: 6 Nm
• zakres regulacji temperatury: 10 ÷ 90°C
• czujnik zaworu: TAK
• sterowanie pracą pompy obiegowej: NIE
• czujnik źródła ciepła/chłodu: NIE

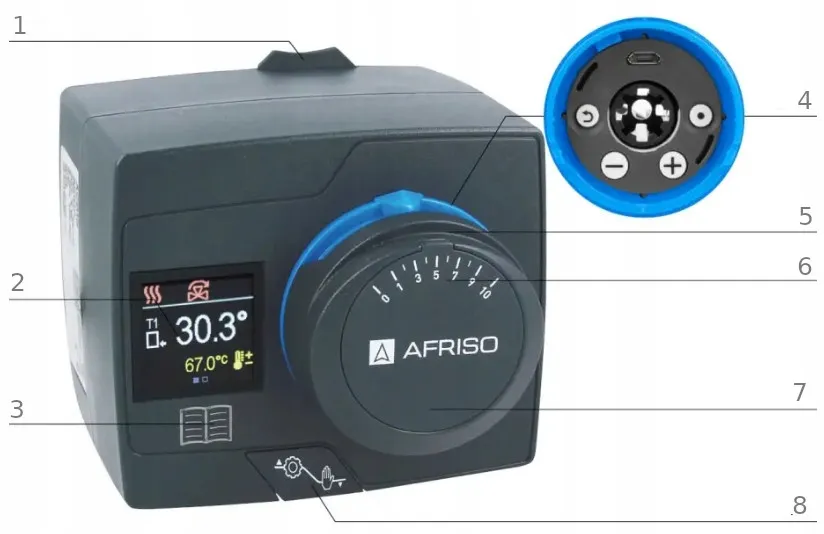

Budowa:

1. Dźwignia mechanizmu ProClick
2. Kolorowy wyświetlacz
3. Przycisk POMOC
4. Przyciski sterujące
5. Pokrętło
6. Dwustronna skala
7. Wgrany konfigurator
8. Przejście z trybu automatycznego do trybu ręcznego

SPECYFIKACJA TECHNICZNA:

• Moment obrotowy: 6 Nm
• Zakres temperatury pracy: 10 ÷ 90°C
• Kąt obrotu: 90°
• Czas obrotu o 90°: 120 s
• Napięcie zasilania: 230 V AC
• Zakres temperatury otoczenia: 10 ÷ 50°C
• Pobór mocy max: 3 W
• Stopień ochronności obudowy: IP42
• Materiał obudowy: czarny, PC
• Tryb pracy: grzanie
• Długość przewodu zasilającego: 2 m, zakończony wtyczką
• Długość przewodu czujnika: 1 m, adapter przylgowy w zestawie
• Wymiary termoelementu: 10 × ø4 mm
• Algorytm sterowania: PID

Wymiary:

• Wysokość: 85,5mm
• Szerokość: 9mm
• Głębokość: 99 mm
• Waga: 800 g

DOPUSZCZENIA I CERTYFIKATY:

Regulator stałotemperaturowy ACT ProClick zgodny jest z dyrektywami unijnymi:

• LVD: dotyczącą sprzętu elektrycznego niskiego napięcia 2014/35/EC,
• EMC: dotyczącą kompatybilności elektromagnetycznej 2014/30/EC,
• RoHS II: dotyczącą ograniczenia użycia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym 2011/65/EC + Annex II 2015/863/EC,
• REACH: dotyczącą rejestracji, oceny, udzielania zezwoleń i stosowanych ograniczeń w zakresie chemikaliów 1907/2006/EC

Regulator stałotemperaturowy ACT ProClick zgodny jest z normami:

• PN-EN 60730-1:2011
• PN-EN 60730-2-9:2010
• PN-EN 60730-2-11:2008
• PN-EN 61000-6-1:2007
• PN-EN 61000-6-3:2007 + EN61000-6-3:2007/A1:2011
