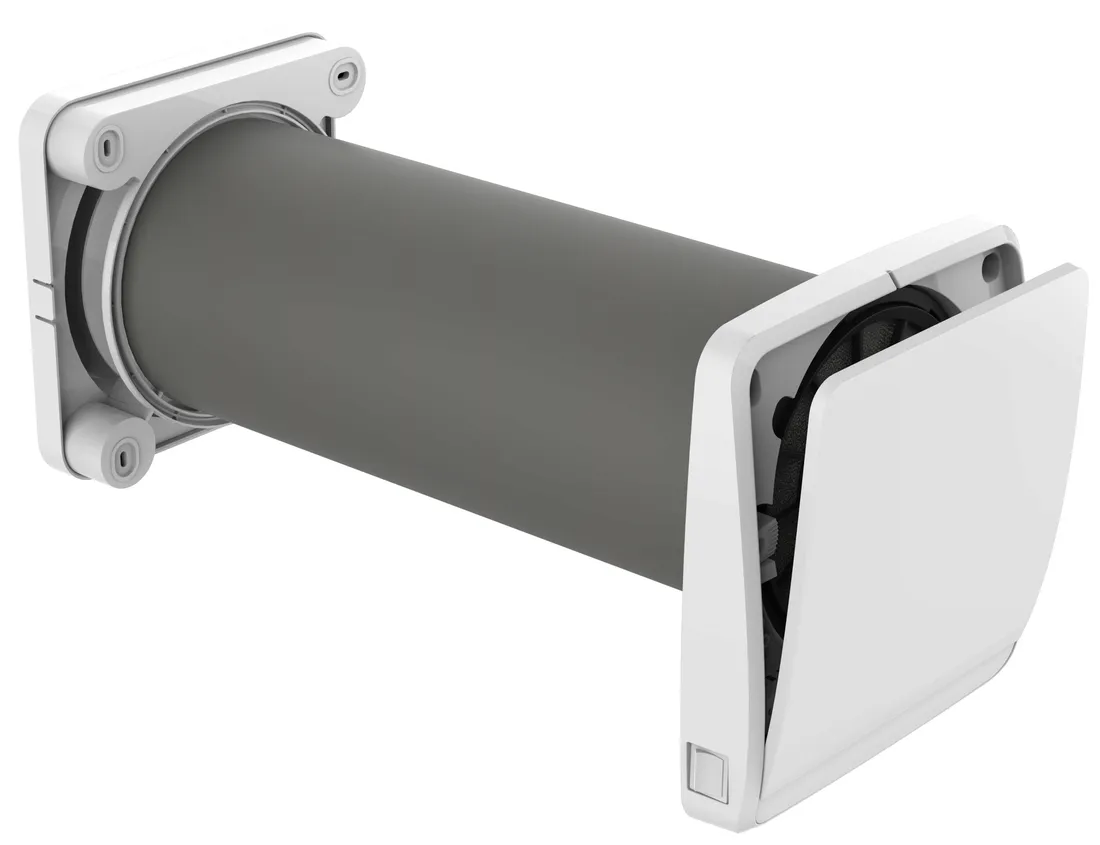

Rekuperator ścienny AIRDOT EASY 60m3/h 160mm Harmann + pilot

Rekuperator ścienny Harmann

AIRDOT easy

Dane techniczne

• Model: AIRDOT Easy
• Przepływ powietrza max: 60 m3/h
• Moc max. 7 W
• Napięcie: 50Hz
• Zasilanie: 220-240Vac
• Temp. otoczenia: -30 +50˚C
• Stopień ochrony: IPX4
• Waga: 4,9 kg
• Przystosowany do montażu w przegrodzie 250 - 500 mm

Atest PZH

Rekuperator AIRDOT posiada certyfikat PZH.

Oznacza to że nie wpływa negatywnie na ludzkie zdrowie i środowisko.

Opis

Rekuperator strefowy AIRDOT skutecznie wentyluje, usuwa nadmiar wilgoci i kontroluje jej poziom w pomieszczeniu. Pracuje cyklicznie w funkcji nawiewu i wyciągu. Nawiewa świeże powietrze, podgrzane zakumulowanym wcześniej ciepłem.

Połączenie urządzeń w system pozwala wentylować całą kubaturę.

W wersji podstawowej AIRDOT Easy  może pracować jako pojedyncze urządzenie- jeżeli jednak wymagana jest większa wydajność, warto zaplanować montaż dwóch jednostek.

W wersji AIRDOT Link lub bezprzewodowej AIRDOT Link+ urządzenia komunikują się miedzy sobą, synchronizując swoją pracę (komunikacja przewodowa lub bezprzewodowa, w zależności od wersji).

  Jeden pilot może obsługiwać kilka rekuperatorów  .

Zalety rekuperatora AIRDOT Easy

• Cicha praca dzięki zlokalizowaniu wentylatora za wymiennikiem
• od strony zewnętrznej
• Wydłużony ceramiczny wymiennik ciepła o wysokiej sprawności (do 93%)
• Prosta i elegancka forma
• Uchylny panel pełniący funkcję klapy odcinającej
• Bez szczotkowy silnik o wysokiej sprawności
• Łatwe czyszczenie i konserwacja
• Podwójny filtr przeciwpyłowy, zmywalny i łatwo dostępny
• Wskaźnik LED sygnalizujący pracę urządzenia
• Brak konieczności odprowadzania kondensatu

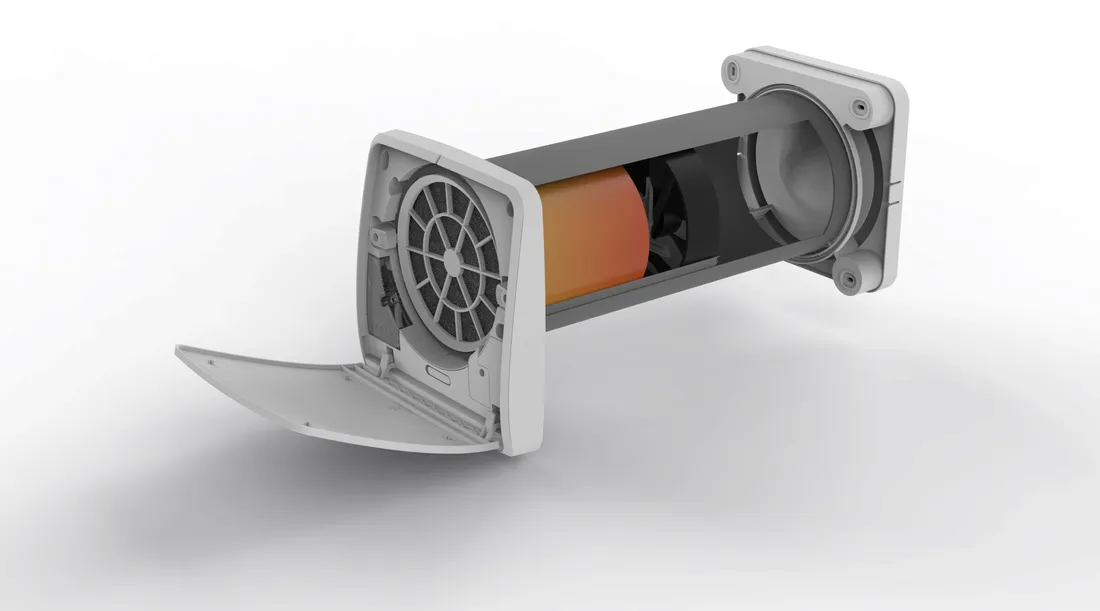

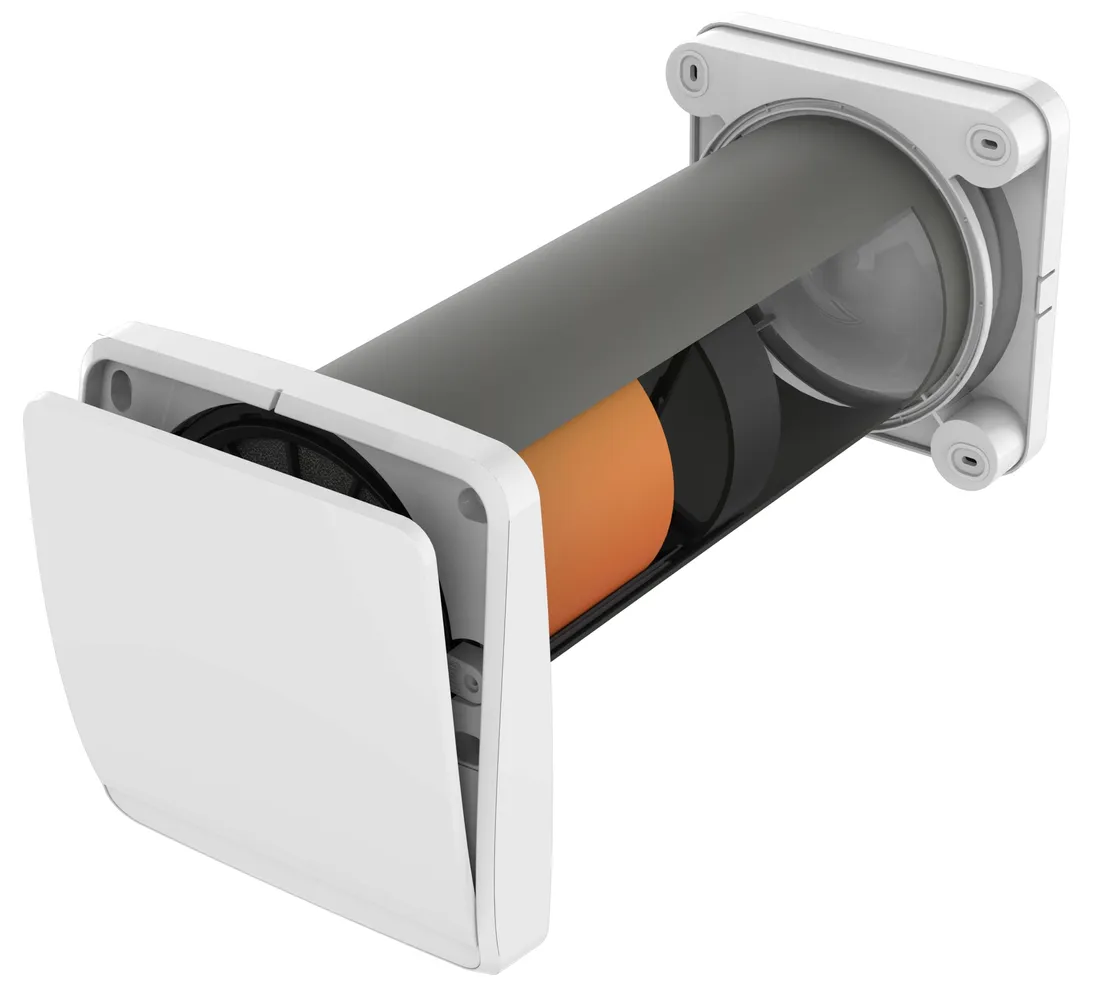

Budowa

1. Zmywalny filtr przeciwpyłowy wykonany z materiału na bazie pianki poliuretanowej. Dodatkowo przypomnienie o konieczności czyszczenia (w wersji AIRDOT Link)
2. Rewersyjny wentylator którego prawie nie słychać, wykonany z polipropylenu rewersyjny wirnik napędzany jest elektronicznie komutowanym silnikiem o wysokiej sprawności.
3. Specjalnie zaprojektowana czerpnia optymalizuje przepływ powietrza, jednoczenie redukując hałas
4. Wydłużony wymiennik ceramiczny wykonany z porcelany wysokoglinowej zapewniający wyższą sprawność odzysku ciepła.
5. Elegancki panel przedni wykonany z wysokiej jakości tworzywowa (ABS), pełniący jednocześnie funkcję klapy odcinającej.

Dostępne wersje rekuperatora

• Włącznik oraz przełącznik biegów na obudowie (dwie prędkości)
• Dioda sygnalizująca pracę urządzenia

• Wyłącznik na obudowie (możliwe sterowanie pilotem)
• Funkcja czuwania (tryb uśpienia)
• Funkcja higrostatu
• Dioda sygnalizująca pracę urządzenia i konieczność wyczyszczenia filtra
• Dostępne cztery stopie prędkości, kontrolowane pilotem
• Możliwość komunikacji do 16 urządzeń poprzez połączenie kablem

• Wyłącznik na obudowie (możliwe sterowanie pilotem)
• Funkcja czuwania (tryb uśpienia)
• Funkcja higrostatu
• Dioda sygnalizująca pracę urządzenia i konieczność wyczyszczenia filtra
• Cztery stopnie prędkości, kontrolowanych pilotem
• Możliwość skonfigurowania do 16 urządzeń poprzez komunikację bezprzewodową

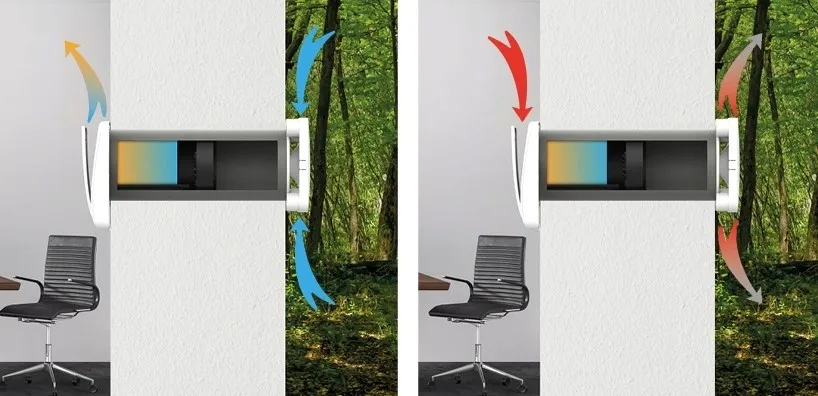

Zasada działania

Cykl pierwszy

Nawiew świeżego powietrza z jednoczesnym odbiorem zakumulowanego ciepła.

Cykl drugi

Wyciąg ciepłego, nieświeżego powietrza oraz przekazanie ciepła przez wymiennik.

Szybki montaż

1. Wiercimy otwór w ścianie o średnicy Ø D=160mm pod kątem 2°oraz      doprowadzamy przewody.

2. Wsuwamy rurę do otworu montażowego.

3.

4. Instalujemy moduł główny z wentylatorem i wymiennikiem ciepła.

Wymiary [mm]
