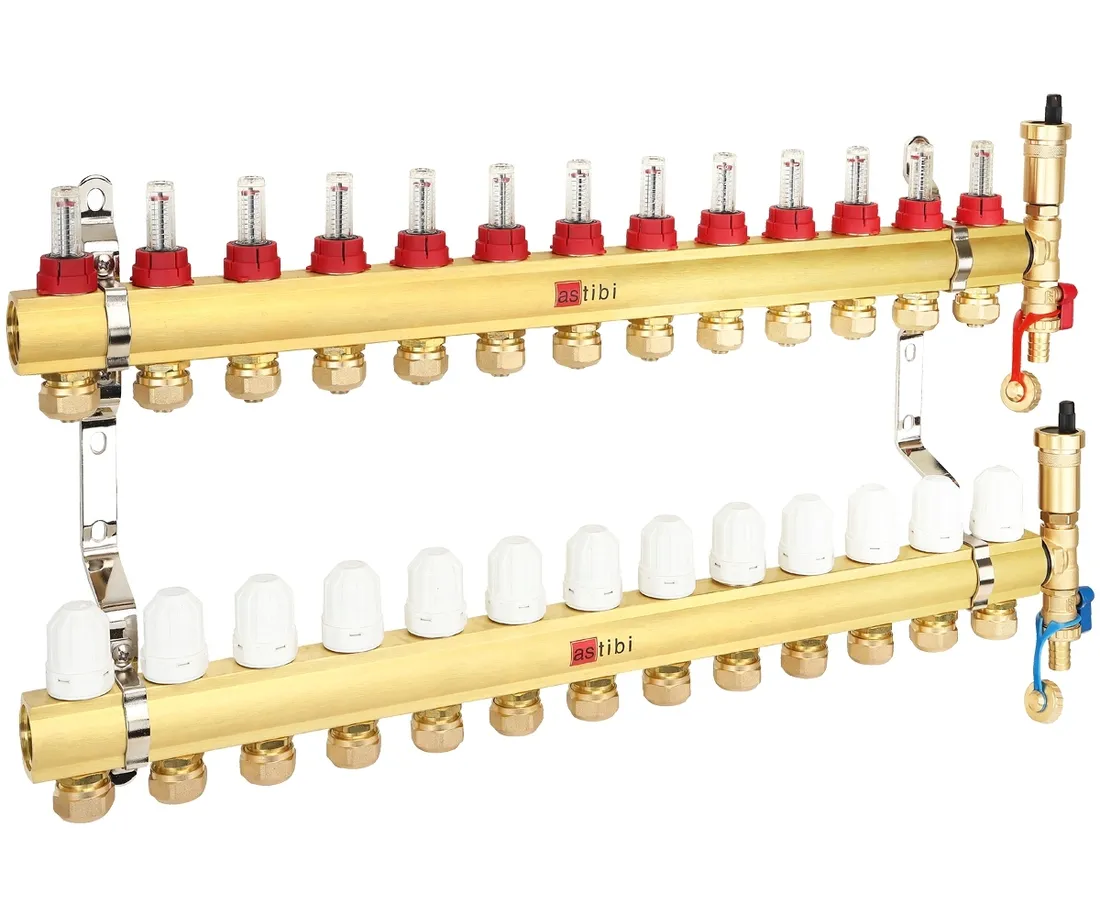

Rozdzielacz Astibi 13 obwodów

ROZDZIELACZ 13 OBWODÓW DO OGRZEWANIA PODŁOGOWEGO Z ZESTAWEM MIESZAJĄCYM Z ENERGOOSZCZĘDNĄ POMPĄ WILO

UWAGA ! NOWA PROMOCYJNA CENA !

W rozdzielaczu zamontowany jest zawór ATM 566 o zwiększonym przepływie Kvs 2,3 m3/h - dzięki temu rozwiązaniu podłogówka nagrzeje się zdecydowanie szybciej, co przekłada się na znaczne obniżenie kosztów ogrzewania.

Tego typu zawór stosuje się nawet przy rozdzielaczach czternasto-sekcyjnych.

Większość rozdzielaczy do ogrzewania podłogowego na rynku wyposażona jest w zawór termostatyczny o przepływie 1,6 m3/h.

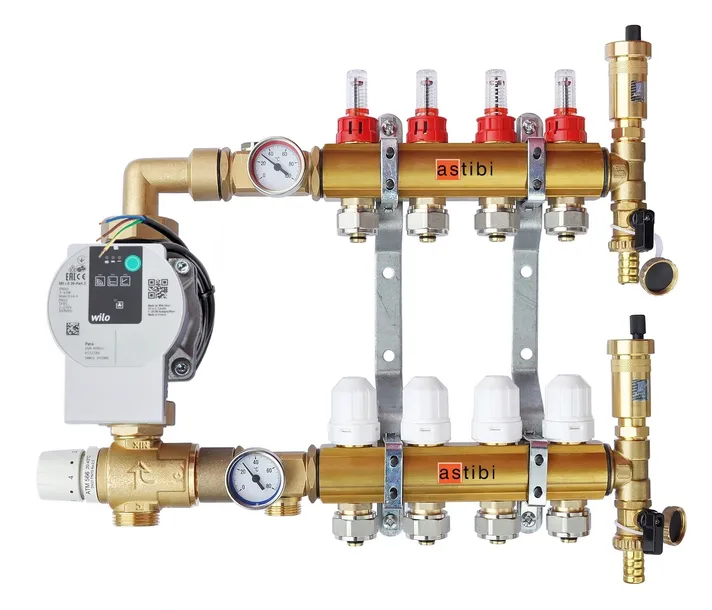

Zdjęcie podglądowe przedstawiające rozdzielacz o czterech obwodach.

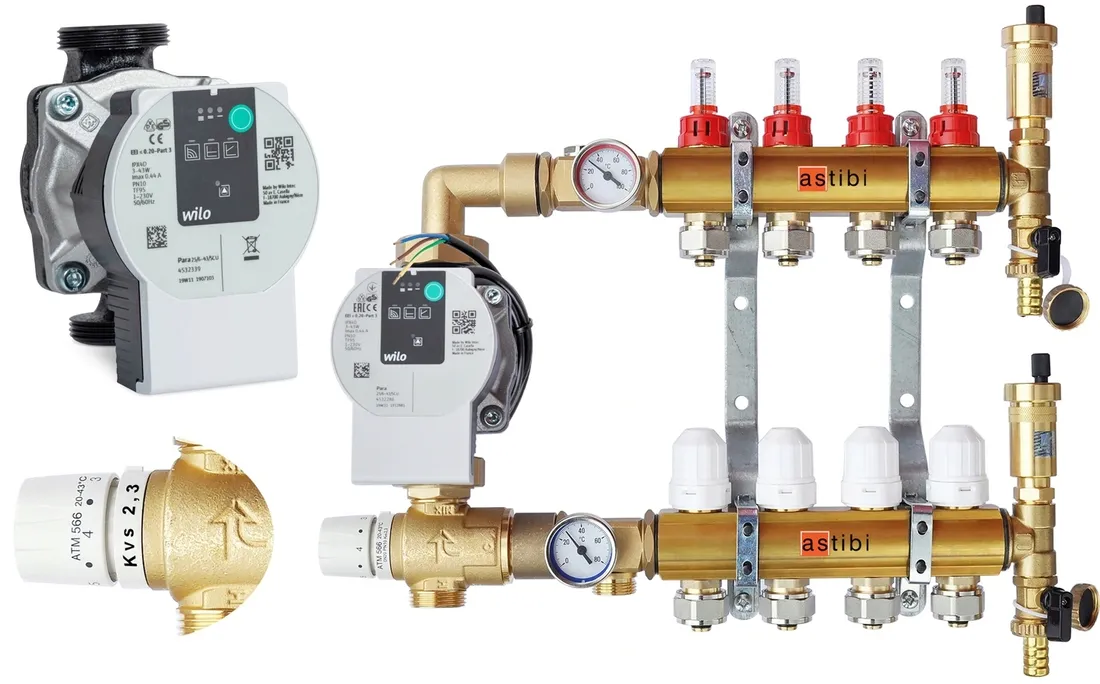

W skład zestawu wchodzi:

1) Zestaw mieszający ( elementy skręcone na uszczelkach )

• zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 566 20÷43°C, Kvs 2,3 m3/h
• termometr tarczowy - 2 szt.
• wysokiej klasy pompa energooszczędna WILO PARA NOWEJ GENERACJI 25-130/6-43/SCU-12 z kablem zasilającym
• uszczelki

2) Belka górna ( MOSIĄDZ )

• przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

3) Belka dolna ( MOSIĄDZ )

• wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych
• nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

4) Komplet uchwytów montażowych polerowanych o rozstawie 210 mm

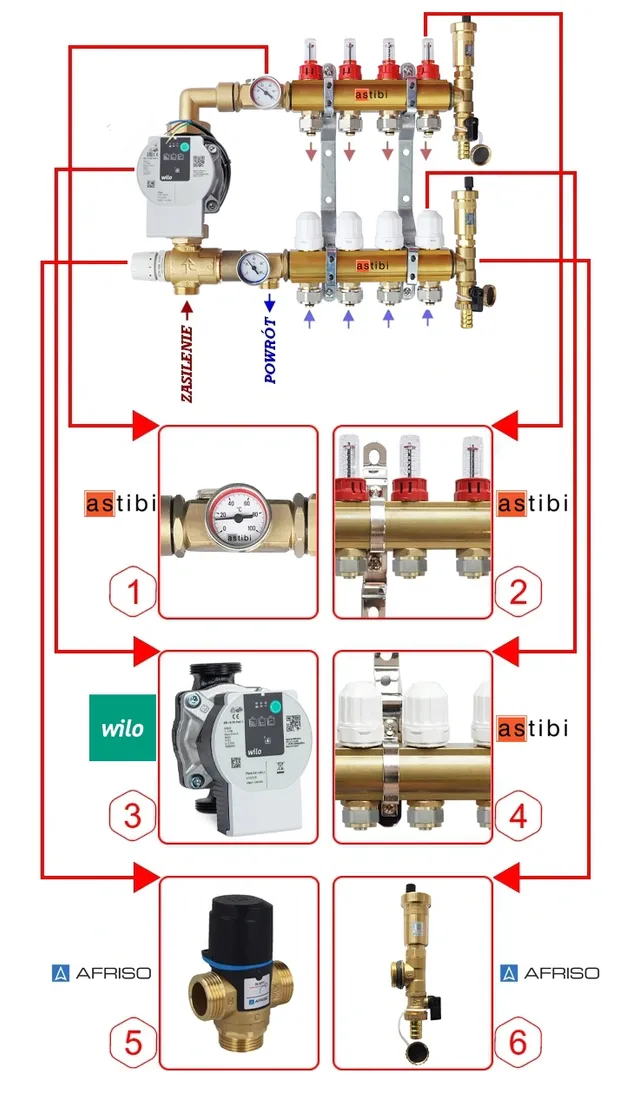

OPIS ROZDZIELACZA

1. Belka z termometrem tarczowym. Zakorkowane gniazdo GW 1/2" , możliwość zamontowania odpowietrznika automatycznego lub manualnego.

2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).

3. Pompa obiegowa do centralnego ogrzewania energooszczędna elektroniczna firmy WILO typ PARA (NOWEJ GENERACJI) 25-130/6-43/SCU-12 z kablem zasilającym.

Dane techniczne pompy:

• Dopuszczalna temperatura cieczy minimalna 0*C, maksymalna + 100*C
• Maksymalna dopuszczalna temperatura otoczenia + 60*C
• Pobór mocy: 3W-43W (w trybie czuwanie mniejszy niż 1 W)
• Maksymalne ciśnienie robocze: 6 bar
• Zasilanie: 230V
• Częstotliwość sieciowa: 50/60Hz
• Stopień ochrony: IPX4D

Długość montażowa: 130mm

Wysokość podnoszenia: 6m

NOWA GENERACJA POMP WILO PARA - Najlepsza w swojej klasie

Zalety:

• udoskonalony panel obsługi
• mniejsze gabaryty panelu obsługi ułatwiające zabudowę, np. w szafce rozdzielacza
• trzy zdefiniowane tryby pracy dellta p=const, delta p=var, n= constant (przy dwóch w poprzedniej generacji Yonos PARA)
• możliwość zablokowania zmian nastawionych ustawień - uniemożliwiająca zmiany przez osoby niepowołane
• funkcja automatycznego odpowietrzenia
• funkcja automatycznego „odblokowania”
• kabel zasilający z wtyczką z możliwością rozłączenia przy pompie

Seria Wilo PARA jest wyposażona w funkcję auto-ochrony: w przypadku za wysokiej temperatury, powyżej dopuszczalnego zakresu temperatur, elektronika pompy automatycznie zmniejsza pobór mocy do momentu, w którym powrócą normalne warunki pracy.

4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.

5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 566 (zakres nastaw. 20÷43°C Kvs. 2,3 m3/h), termometrem tarczowym.

6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym firmy AFRISO.

Zasilanie gwint 1", powrót gwint 3/4".

W NASZYCH ROZDZIELACZACH WYKORZYSTUJEMY TYLKO MARKOWE AKCESORIA WYPRODUKOWANE W UE

Zestawy zapakowane są w oryginalne opakowania, dokładnie zabezpieczone przed uszkodzeniem.
