Rozdzielacz Astibi 6 obwodów

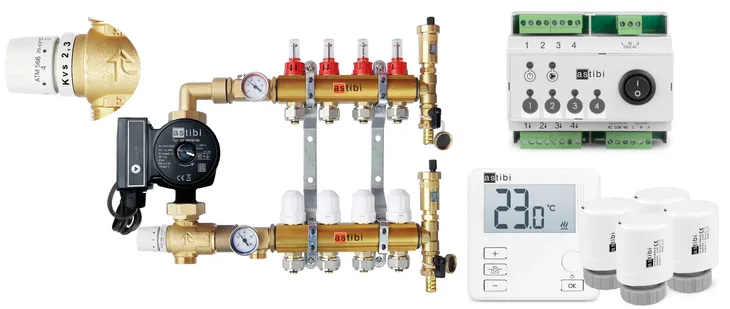

ZESTAW DO OGRZEWANIA PODŁOGOWEGO 6 OBWODÓW Z ZAMONTOWANYMI SIŁOWNIKAMI TERMOELEKTRYCZNYMI I STEROWANIEM ASTIBI

• Rozdzielacz do podłogówki UGP 006 H-210 ASTIBI (w komplecie: złączki D16 PEX 3/4x16, zestaw odpowietrzająco-spustowy)
• Zestaw mieszający do ogrzewania podłogowego z zaworem ATM566, pompa energooszczędna elektroniczna ASTIBI 25-60/130
• Siłownik termoelektryczny ASTIBI 230VAC x 6 szt.
• Przewodowa listwa sterująca ogrzewaniem podłogowym 4 strefy ASTIBI 4D PR
• Przewodowy dobowy regulator temperatury ASTIBI 3003 PR

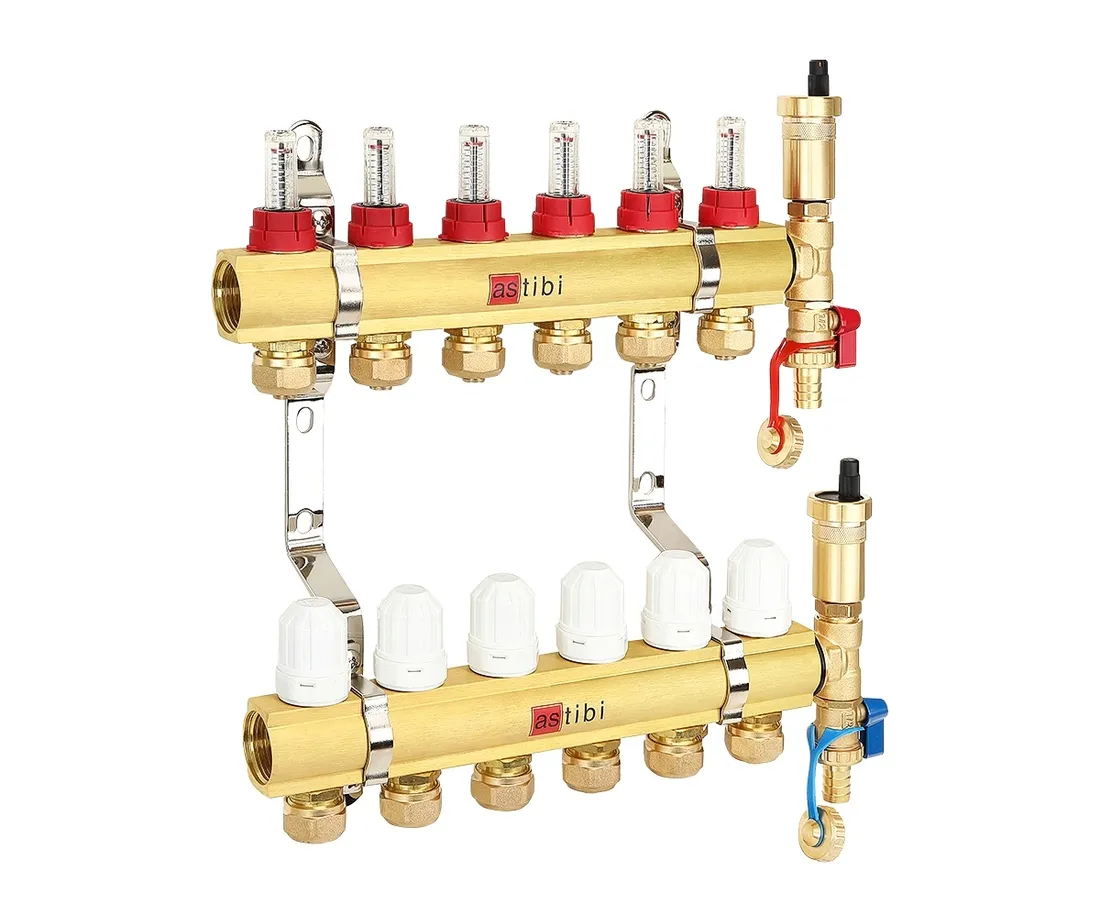

Zdjęcie podglądowe przedstawiające rozdzielacz o czterech obwodach.

W skład zestawu wchodzi:

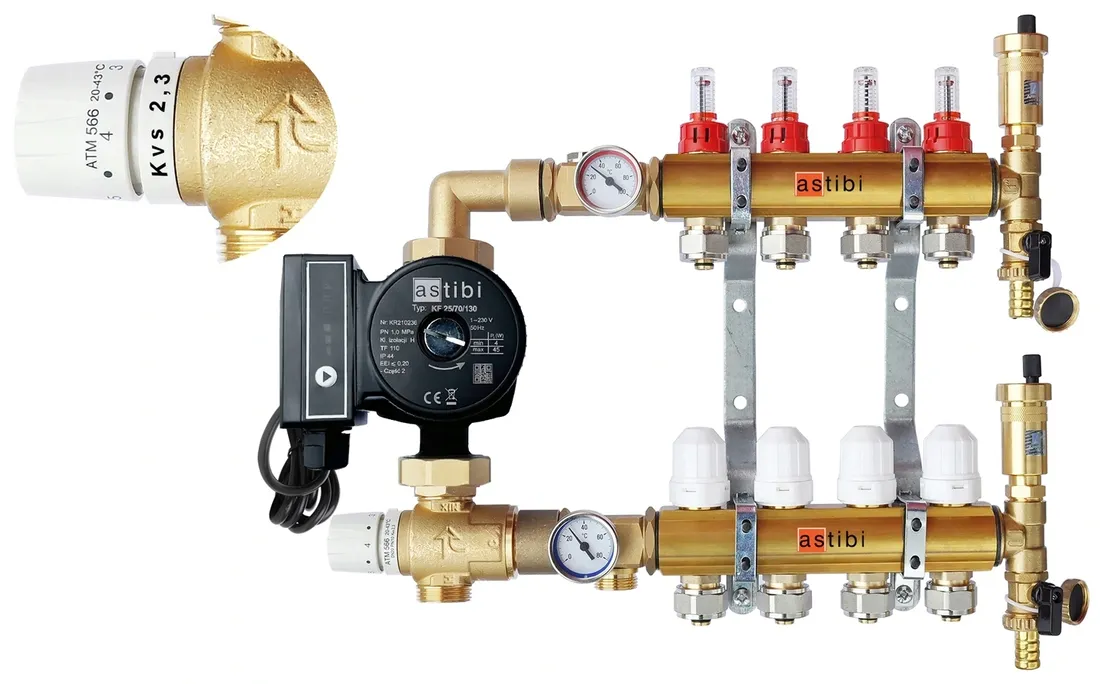

1) Zestaw mieszający ( elementy skręcone na uszczelkach )

• zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 566 20÷43°C, Kvs 2,3 m3/h
• termometr tarczowy - 2 szt.
• wysokiej klasy pompa energooszczędna ASTIBI 25-60/130 z kablem zasilającym
• uszczelki

2) Belka górna ( MOSIĄDZ )

• przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

3) Belka dolna ( MOSIĄDZ )

• wkładki termostatyczne z zamontowanymi siłownikami termoelektrycznymi z kablami przyłączeniowymi M30x1,5 230V
• nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

4) Komplet uchwytów montażowych polerowanych o rozstawie 210 mm

PRZEWODOWE STEROWANIE ASTIBI :

• Siłowniki termoelektryczne ASTIBI 230VAC
• Przewodowa listwa sterująca ogrzewaniem podłogowym 4 strefy ASTIBI 4D PR
• Przewodowy dobowy regulator temperatury ASTIBI 3003 PR

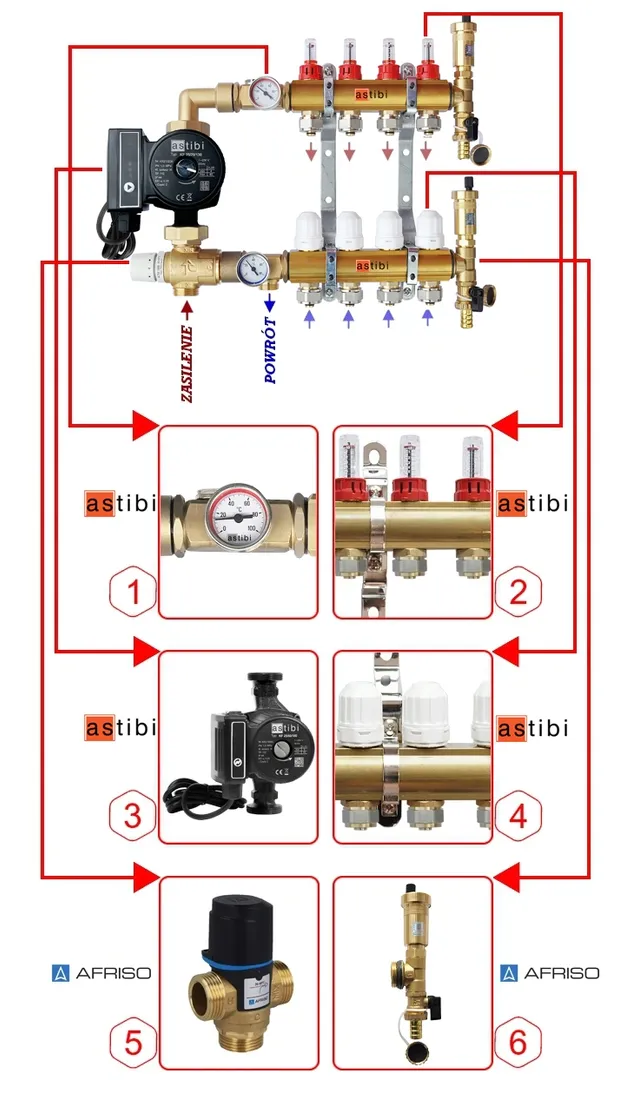

OPIS ZESTAWU

1. Belka z termometrem tarczowym. Zakorkowane gniazdo GW 1/2" , możliwość zamontowania odpowietrznika automatycznego lub manualnego.

2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).

3. Pompa obiegowa do centralnego ogrzewania energooszczędna elektroniczna ASTIBI 25-60/130 z kablem zasilającym

Dane techniczne:

• Wydajność: do 3,3 m3/h
• Wysokość podnoszenia: do 6 m
• Ciśnienie robocze: 1 MPa
• Gwint na korpusie pompy: 1 1/2"
• Średnica przyłączy: 1"
• Temperatura czynnika: +5 do 110°C
• Pobór mocy: 6-45 W
• EEI ≤ 0,23
• Stopień ochrony: IP 44

Zalety:

• niskie zużycie energii
• komfort cieplny
• intuicyjna obsługa
• uniwersalność
• wysoka sprawność
• niezawodność

4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.

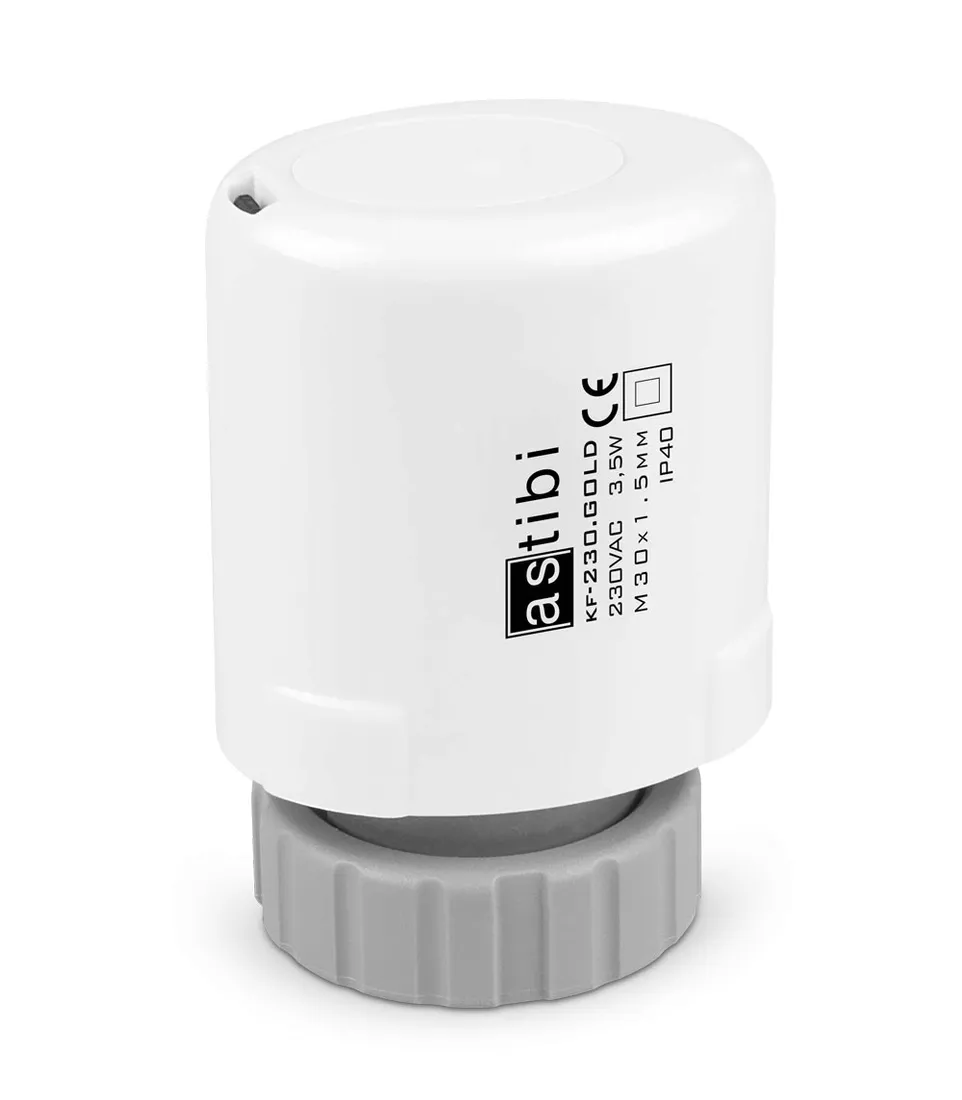

Dane techniczne Siłownika ASTIBI 230VAC:

• Zasilanie: 230V AC, 50Hz, 3,5W
• Zakres temperatury pracy: 0 – 60°C
• Długość przewodu zasilającego: około 95 cm
• Skok siłownika: 3,6 mm
• Siła nacisku: 100 N
• Typ: normalnie zamknięty
• Stopień ochrony: IP 40

5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 566 (zakres nastaw. 20÷43°C Kvs. 2,3 m3/h), termometrem tarczowym.

6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym firmy AFRISO.

Zasilanie gwint 1", powrót gwint 3/4".

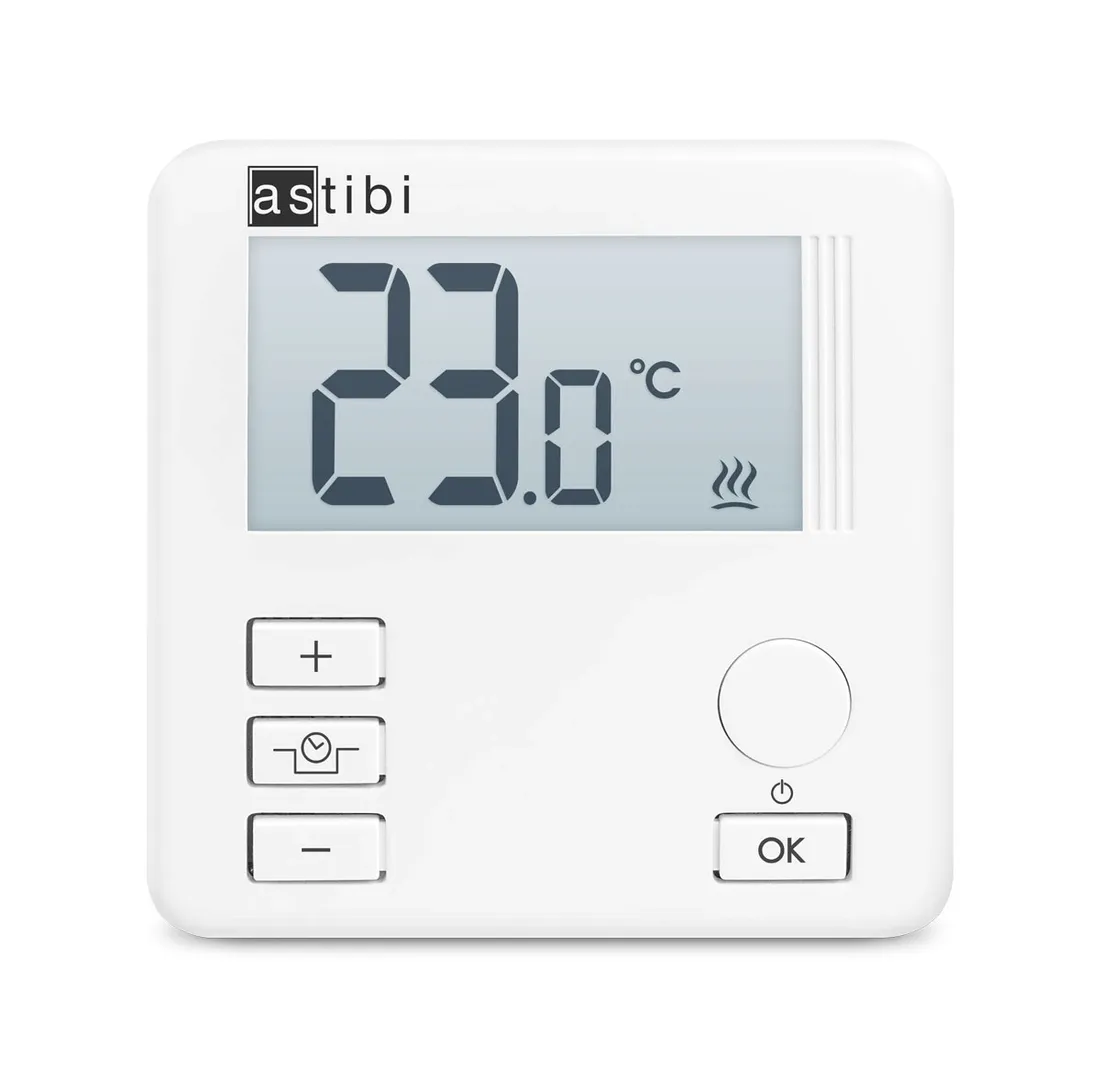

7. Przewodowy regulator temperatury ASTIBI 3003 PR

Regulator jest ekonomiczny dzięki funkcji tymczasowego obniżenia temperatury o 3°C na 6 godzin, a dodatkowo ma możliwość cyklicznego zmniejszania temperatury o tej samej porze każdego dnia. Regulator wyposażony jest w tryb pracy PWM, polegający na cyklicznym załączaniu i wyłączaniu urządzenia grzewczego minimalizując wahania temperatur. Algorytm PWM utrzymuje komfort cieplny w pomieszczeniu wyprzedzając zachowania układu grzewczego, jednocześnie dbając o niższe zużycie energii.

Właściwości:

• Funkcja „FrostGuard” zapobiega zamarznięciu pomieszczenia
• Tryb ekonomiczny – obniżenie temperatury o 3°C na 6 godzin cyklicznie, każdego dnia o tej samej porze
• Tryb pracy PWM
• Wyświetlacz LCD dostosowany do pracy w słabo oświetlonych pomieszczeniach

Dane techniczne:

• Zakres temperatury pracy: 0° – 45°C
• Zakres pomiaru temperatury: 0° – 35°C
• Zakres sterowania temperatury: 5° – 35°C
• Dokładność ustawienia temperatury: 0,2°C
• Histereza: ±0,2°C/±0,4°C/PWM
• Ilość poziomów temperatury: 1
• Temperatura przeciwzamrożeniowa: TAK (2°C)
• Ilość programów: -
• Cykl pracy: Dobowy
• Kontrola stanu pracy: Wyświetlacz LCD
• Maksymalny prąd obciążenia: Max. 250V AC, max. 16A
• Zasilanie regulatora: 2 bateria AAA 1,5V
• Stopień ochrony: IP 20

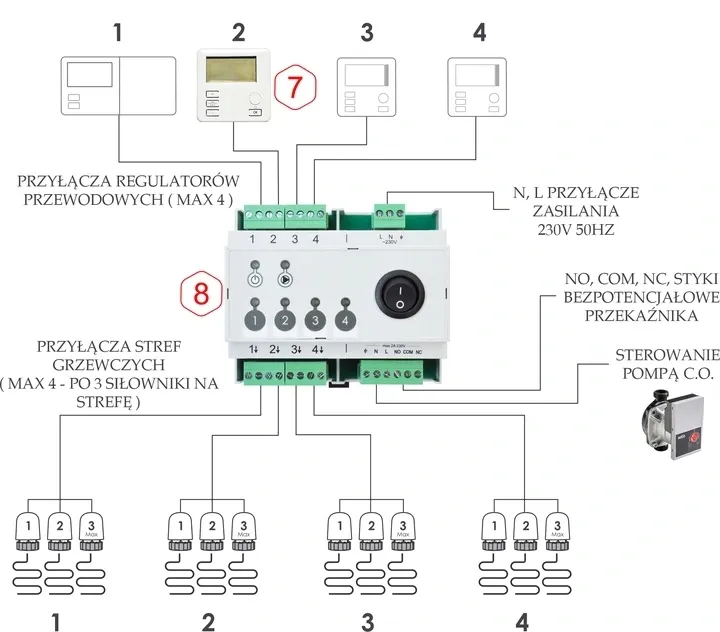

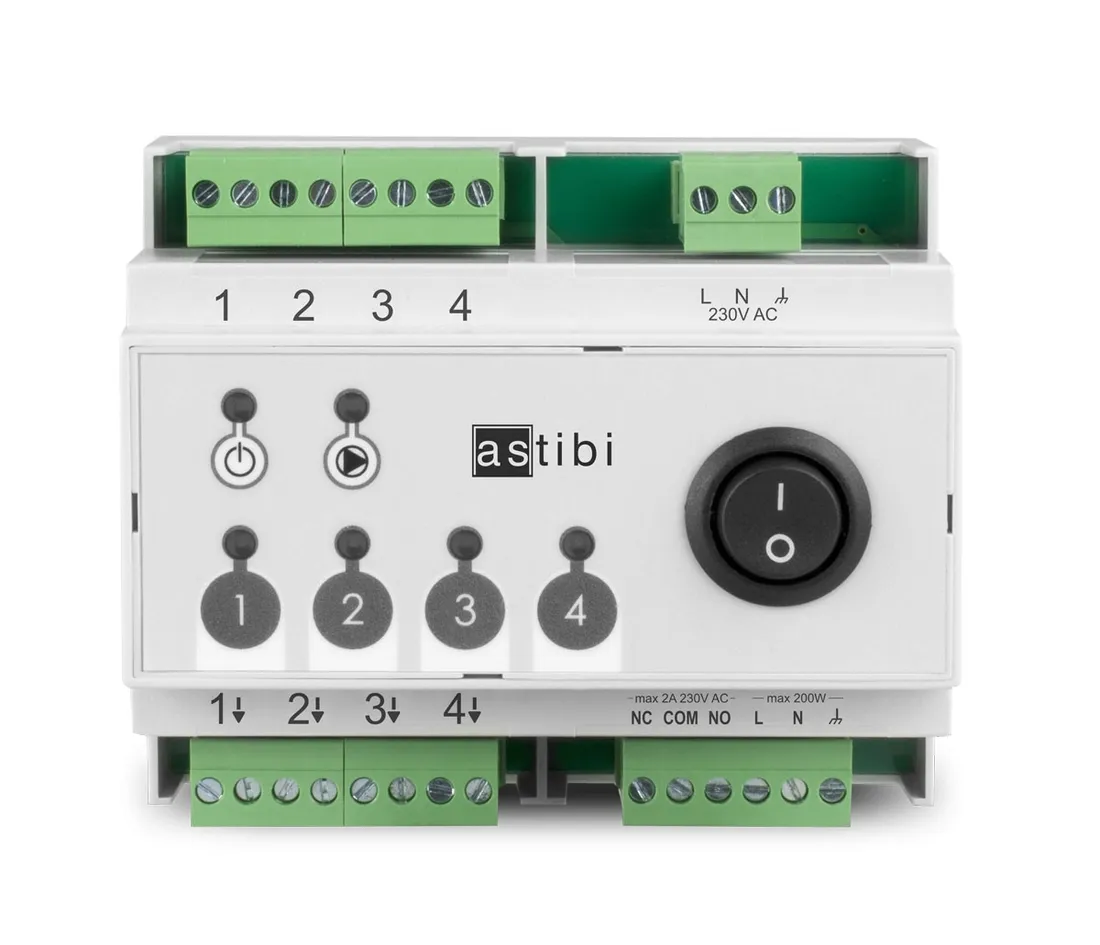

8. Przewodowa listwa sterująca ogrzewaniem podłogowym do 4 stref grzewczych  – ASTIBI 4D PR

ASTIBI 4D PR to przewodowa listwa sterująca siłownikami ogrzewania podłogowego przeznaczona do montażu w szafkach instalacyjnych. Urządzenie współpracuje z przewodowymi regulatorami temperatury. Umożliwia jednoczesne sterowanie pracą pompy centralnego ogrzewania oraz urządzeniem grzewczym.

Właściwości:

• Montaż na szynie DIN
• Sterowanie pompą obiegową C.O. i piecem C.O. (styki bezpotencjałowe)
• Możliwość monitorowania każdej strefy grzewczej poprzez przewodowy regulator temperatury
• Funkcja opóźnienia załączenia urządzenia grzewczego (ok 3 min.)
• 4 strefy grzewcze (do 3 siłowników na strefę)
• Łatwy montaż – przyłącza są zaopatrzone w wyciągane zaciski. Przed wykonaniem podłączeń kablowych można je odłączyć

Dane techniczne:

• Zasilanie: 230VAC 50Hz
• Zakres temperatury pracy: 0 – 40°C
• Ilość sterowanych niezależnie stref grzewczych: 4
• Możliwość przypisania maksymalnie: 4 termostatów
• Obciążalność wyjść sterujących głowicami 230V: 30 W na strefę do 3 siłowników
• Obciążalność wyjścia pompy CO 230V: 200 W
• Obciążalność przekaźnika: 230 VAC, 2 A (styki bezpotencjałowe COM, NO, NC)
• Opóźnienie załączenia przekaźnika oraz pompy: około 3 minuty
• Sygnalizacja pracy: optyczna – diod
• Stopień ochrony: IP 20

Chcesz zainstalować ogrzewanie podłogowe w swoim domu? Wielofunkcyjne urządzenia umożliwiają sterowanie ogrzewaniem podłogowym - nawet 8 strefami grzewczymi. Sterowniki termoelektryczne pozwalają na kontrolę pracy pętli grzewczych oraz kontrolę pracy pomp C.O. i C.W.U.. Dodatkowym atutem jest prostota i funkcjonalność urządzeń. Zarówno system operacyjny, jak i podświetlany wyświetlacz LCD regulatora do ogrzewania podłogowego, zostały zaprojektowane tak, aby można było obsługiwać je niemal intuicyjnie. Oferowane regulatory temperatury i sterowniki ogrzewania podłogowego mogą być doposażone o akcesoria, które jeszcze lepiej wpłyną na wygodę zarządzania systemem ogrzewania w Twoim domu.

W NASZYCH ROZDZIELACZACH WYKORZYSTUJEMY TYLKO MARKOWE AKCESORIA WYPRODUKOWANE W UE

Zestawy zapakowane są w oryginalne opakowania, dokładnie zabezpieczone przed uszkodzeniem.
