ROZDZIELACZ DO OGRZEWANIA PODŁOGOWEGO 10 OBWODOWY Z POMPĄ 25-60/130 20-45°C

ROZDZIELACZ DO OGRZEWANIA PODŁOGOWEGO 10 OBWODOWY Z POMPĄ 25-60/130 20-45°C REGULACJA TEMPERATURY ZWIĘKSZONY PRZEPŁYW KVS 2,5 m3/h POMPA 9 TRYBÓW ENERGOOSZCZĘDNA ROZSTAW 235mm MOSIĘŻNA DAMIX RPG-D-T60-10-2,5

Zestaw do podłogówki i układów mieszanych: mosiężna grupa mieszająca DAMIX z pompą elektroniczną 9-trybową i zaworem termostatycznym oraz rozdzielacz DIAMOND 10-obwodowy z rotametrami, wkładkami i armaturą. Regulacja temp. 20–45°C, kontrola przepływu, montaż w szafce.

⭐ WYSOKA JAKOŚĆ I NIEZAWODNOŚĆ ⭐

⏩ Pompa obiegowa DAMIX EPT-ECO 25-60/130 – energooszczędna elektroniczna konstrukcja; 9 trybów pracy (automatyczne, stały bieg, stałe ciśnienie, ciśnienie proporcjonalne, tryb nocny); cicha praca i optymalny przepływ w instalacjach CO.

⏩ Zawór trójdrożny termostatyczny ZTM-20/45-2.5-1 – stabilna regulacja temperatury w zakresie 20–45°C; Kvs 2,5 m³/h.

⏩ Mosiężna grupa mieszająca GPM-235-MOS – solidny korpus z mosiądzu; rozstaw 235 mm dopasowany do standardowych rozdzielaczy.

⏩ Rozdzielacz DIAMOND K-ROZ-006.1*1/2.-10 (10 obwodów) – mosiężna konstrukcja, przepływomierze (0,5–5 l/min), wkładki termostatyczne M30x1,5, odpowietrzniki automatyczne i ręczne, zawory spustowe, uchwyty montażowe.

⭐ FUNKCJONALNOŚĆ W SYSTEMACH OGRZEWANIA ⭐

⏩ Kompletny zestaw instalacyjny – grupa mieszająca + rozdzielacz = gotowa baza do ogrzewania podłogowego i układów mieszanych.

⏩ Sterowanie każdej sekcji osobno – zawory termostatyczne przygotowane do automatyki strefowej.

⏩ Termostatyczna regulacja temperatury – mieszacz utrzymuje optymalną temperaturę zasilania w obiegach.

⏩ Kontrola przepływów – rotametry o zakresie 0,5–5 l/min ułatwiają zrównoważenie przepływu w każdej pętli.

⏩ Automatyczne odpowietrzniki – na zasilaniu i powrocie, dla ułatwienia serwisu i pracy instalacji.

⏩ Elastyczny montaż – możliwość zmiany strony zasilania i powrotu (lewa/prawa); przyłącze mieszające również z lewej lub prawej strony.

⏩ Kompatybilność z rurami PEX 16 i 20 mm – uniwersalne zastosowanie w nowoczesnych instalacjach.

⏩ Znak budowlany oraz zgodność z ustawą o wyrobach budowlanych – potwierdzone dopuszczenie do stosowania w budownictwie.

⭐ ZASTOSOWANIE ⭐

✅ Wodne ogrzewanie podłogowe w domach jednorodzinnych, mieszkaniach i mniejszych obiektach użytkowych.

✅ Instalacje mieszane: podłogówka + grzejniki – niezależne strefy temperaturowe.

✅ Systemy centralnego ogrzewania zasilane kotłem, pompą ciepła lub innym źródłem.

✅ Chłodzenie płaszczyznowe – zgodnie z dopuszczalnymi parametrami.

✅ Dla instalatorów poszukujących kompleksowego zestawu montażowego.

⭐ DODATKOWE CECHY ⭐

✔️ Dopuszczenie glikolu do 50% – ochrona instalacji przed zamarznięciem.

✔️ Termometry 0–100°C – szybka kontrola temperatury na zasilaniu i powrocie.

✔️ Automatyczne i ręczne odpowietrzniki – skuteczne odpowietrzanie.

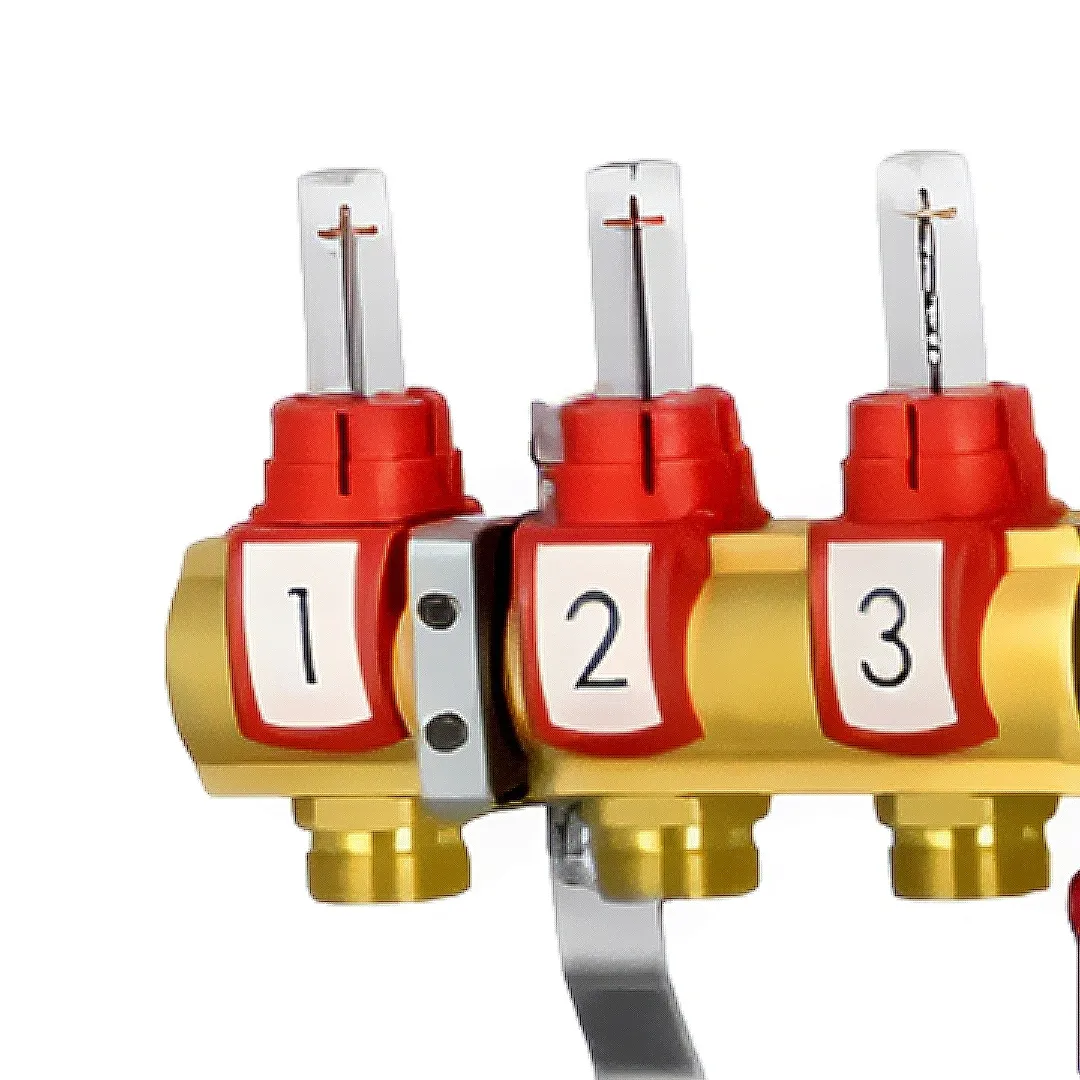

✔️ Rotametry 0,5–5 l/min – dokładna regulacja przepływu w każdej pętli.

✔️ Kompatybilność z PEX 16/20 – uniwersalne przyłącza dla różnych systemów.

✔️ Solidna, mosiężna konstrukcja – trwałość i estetyka instalacji.

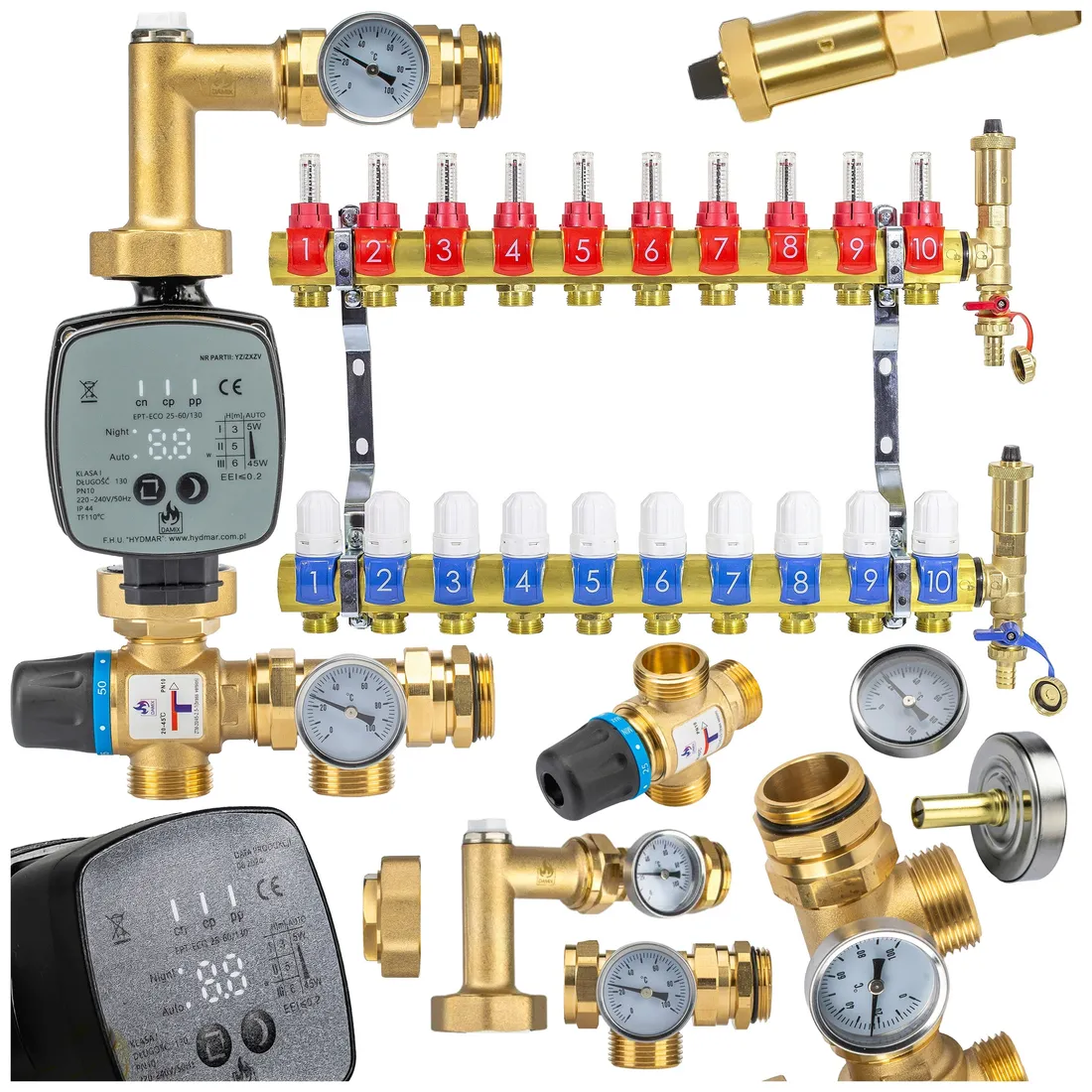

⭐ ELEMENTY WCHODZĄCE W SKŁAD MODUŁU ⭐

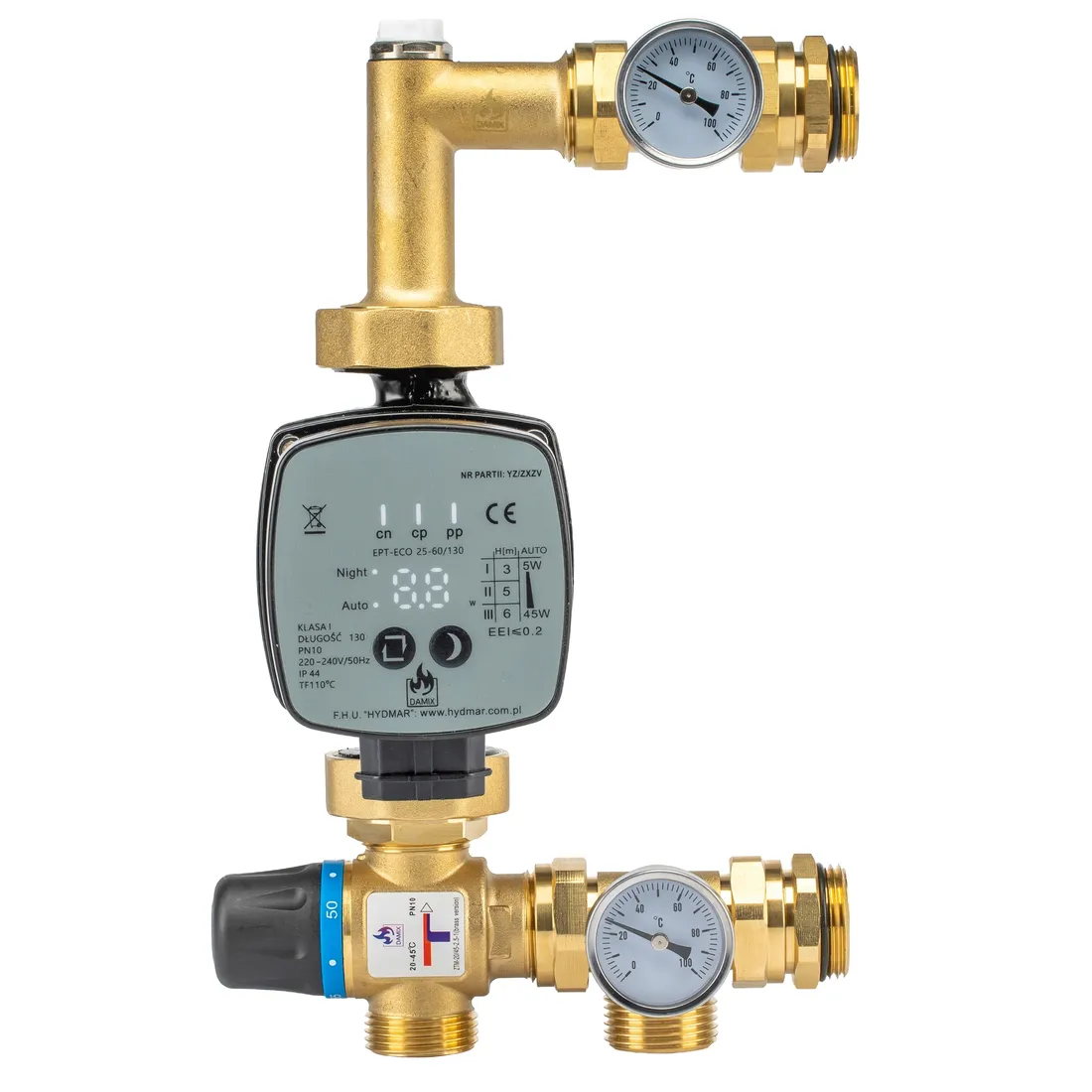

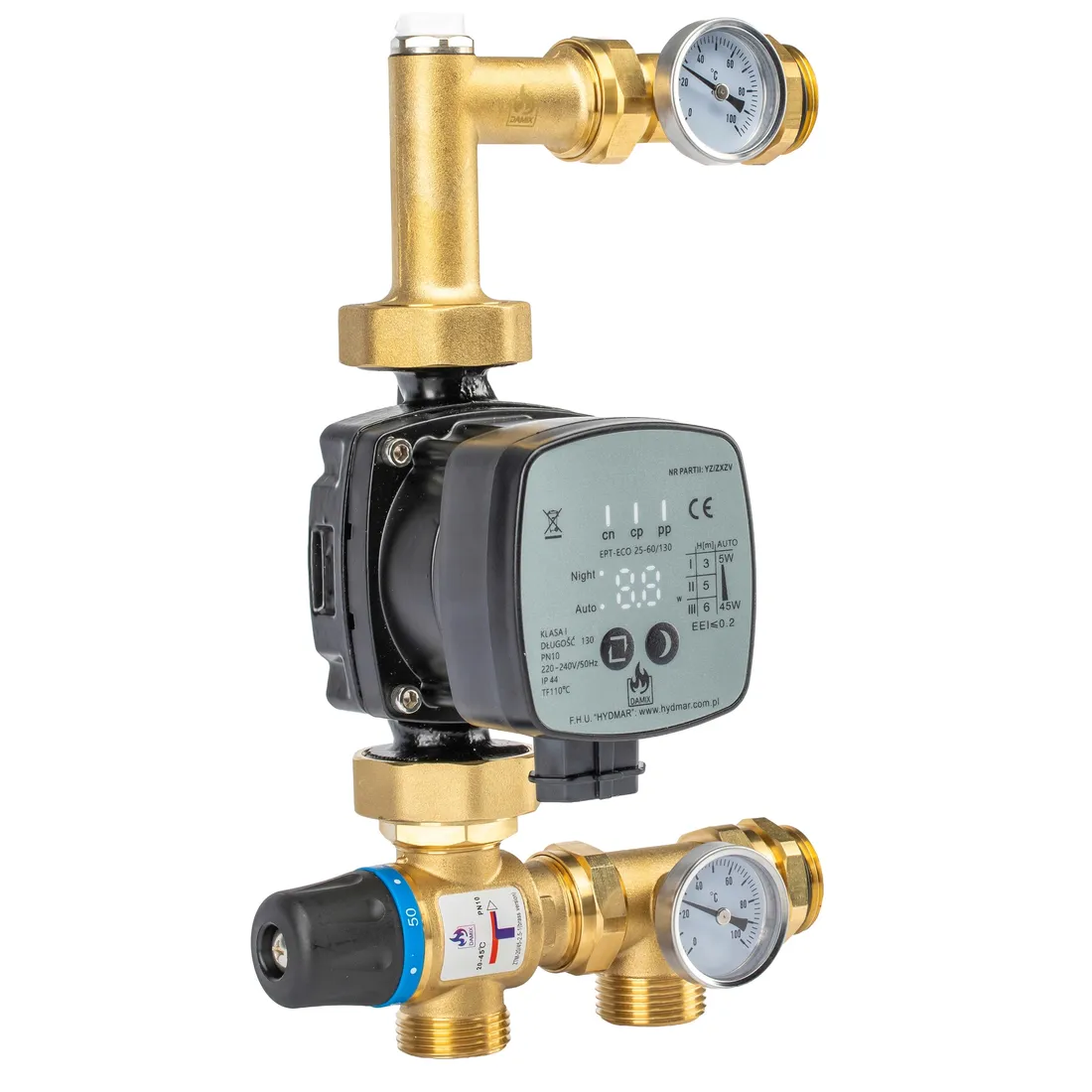

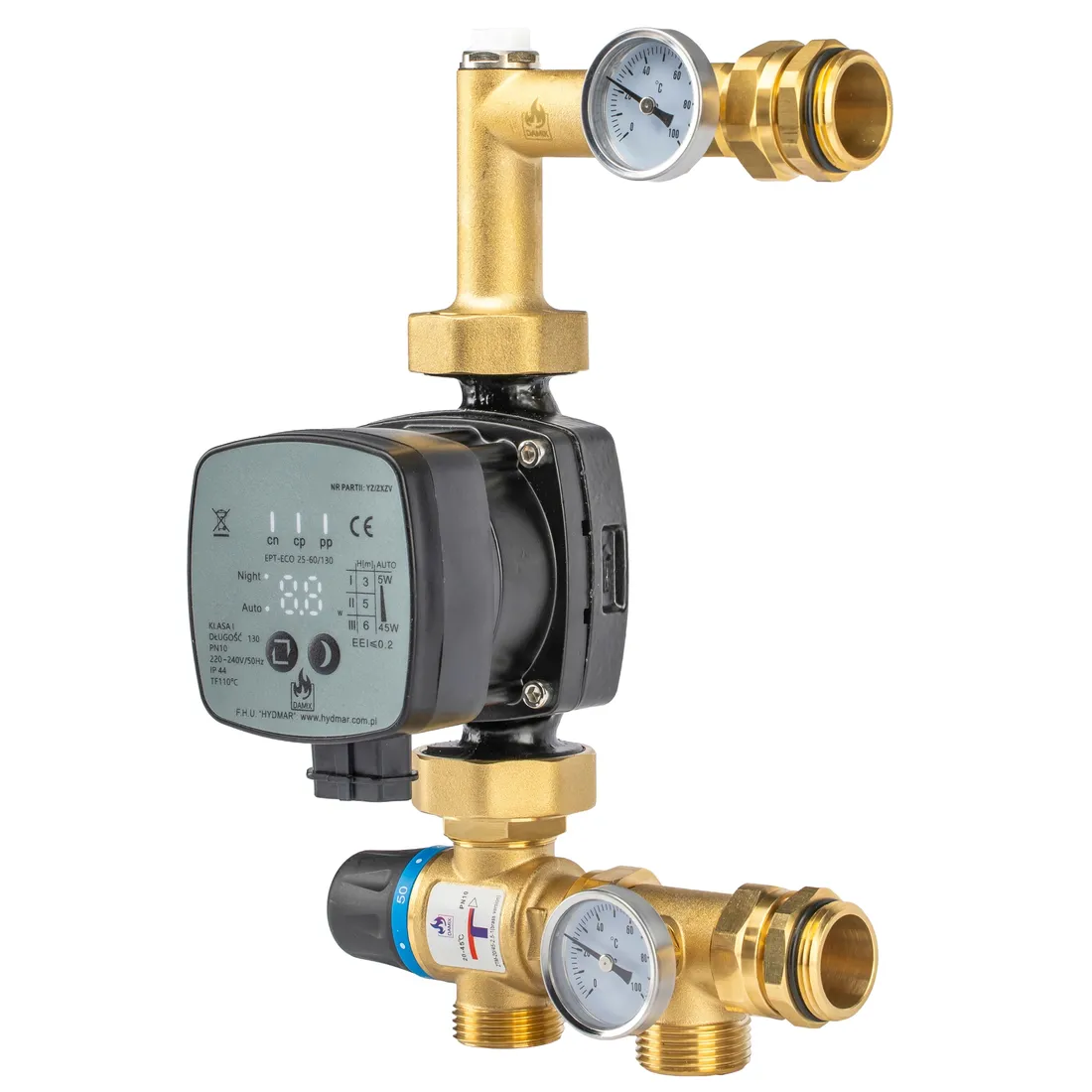

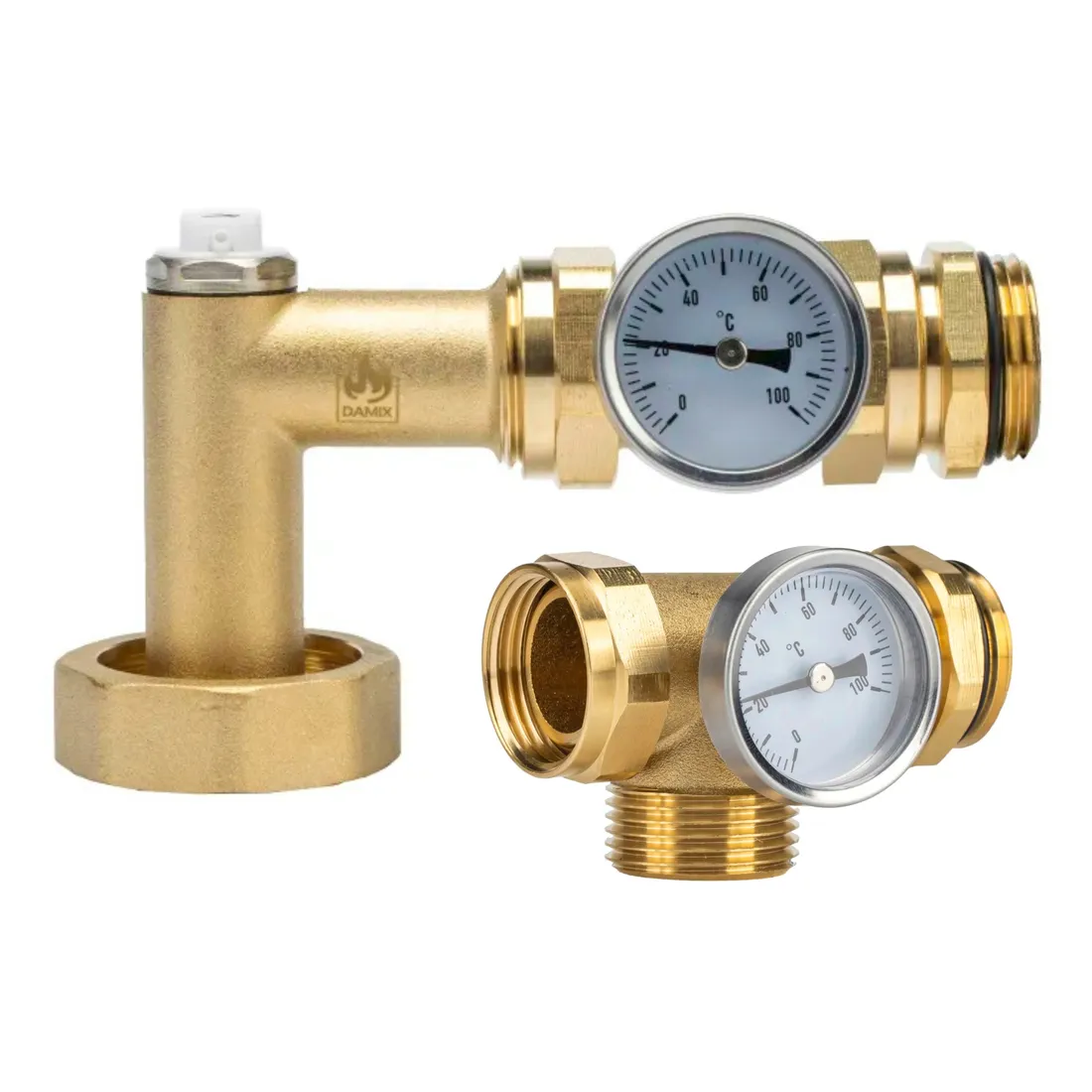

✔️ Grupa mieszająca DAMIX GPM-235-MOS (mosiądz, rozstaw 235 mm)

✔️ Pompa obiegowa DAMIX EPT-ECO 25-60/130 (elektroniczna, 9-trybowa)

✔️ Zawór trójdrożny termostatyczny ZTM-20/45-2.5-1 (Ø 1", Kvs 2,5 m³/h, 20–45°C)

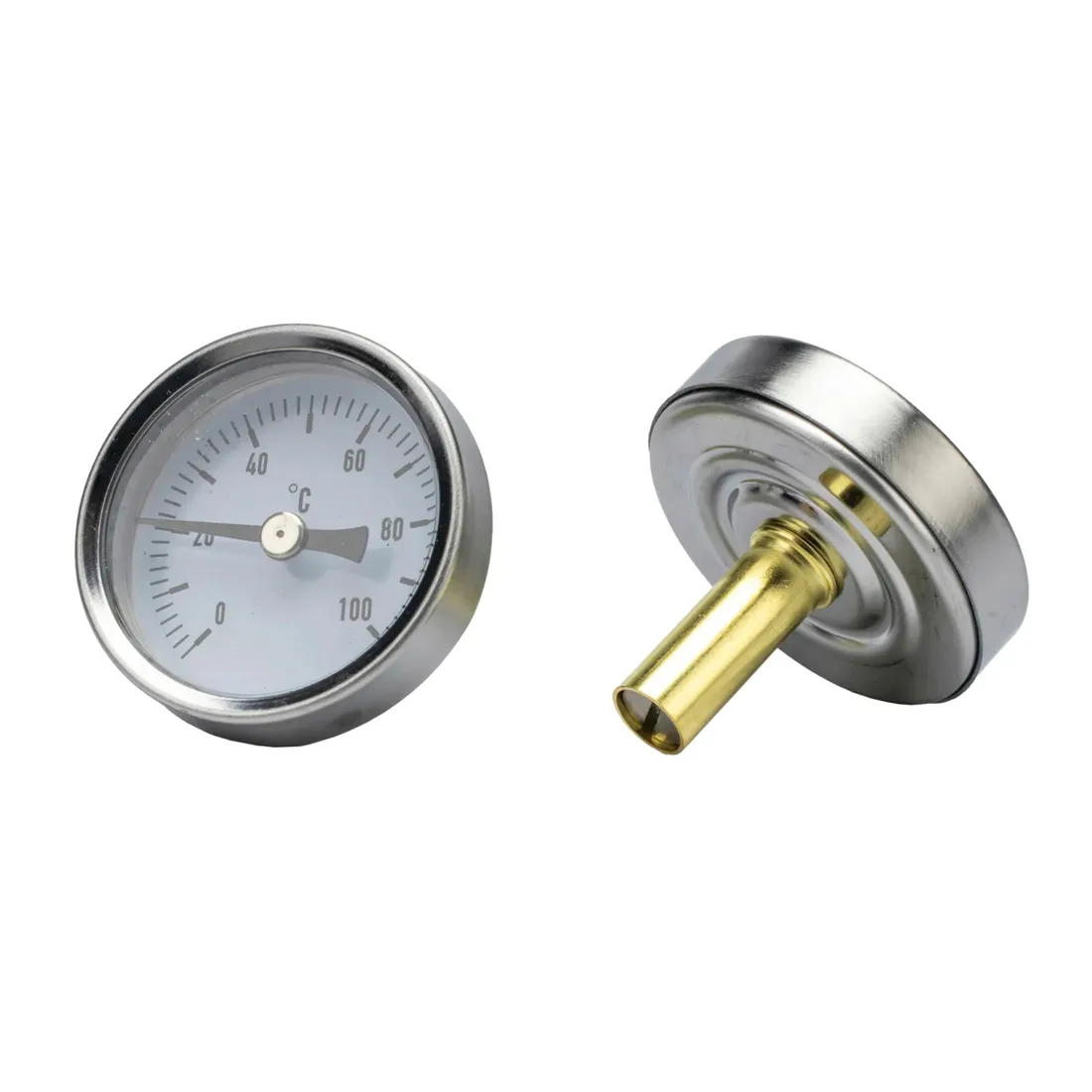

✔️ 2 × Termometr analogowy 0–100°C

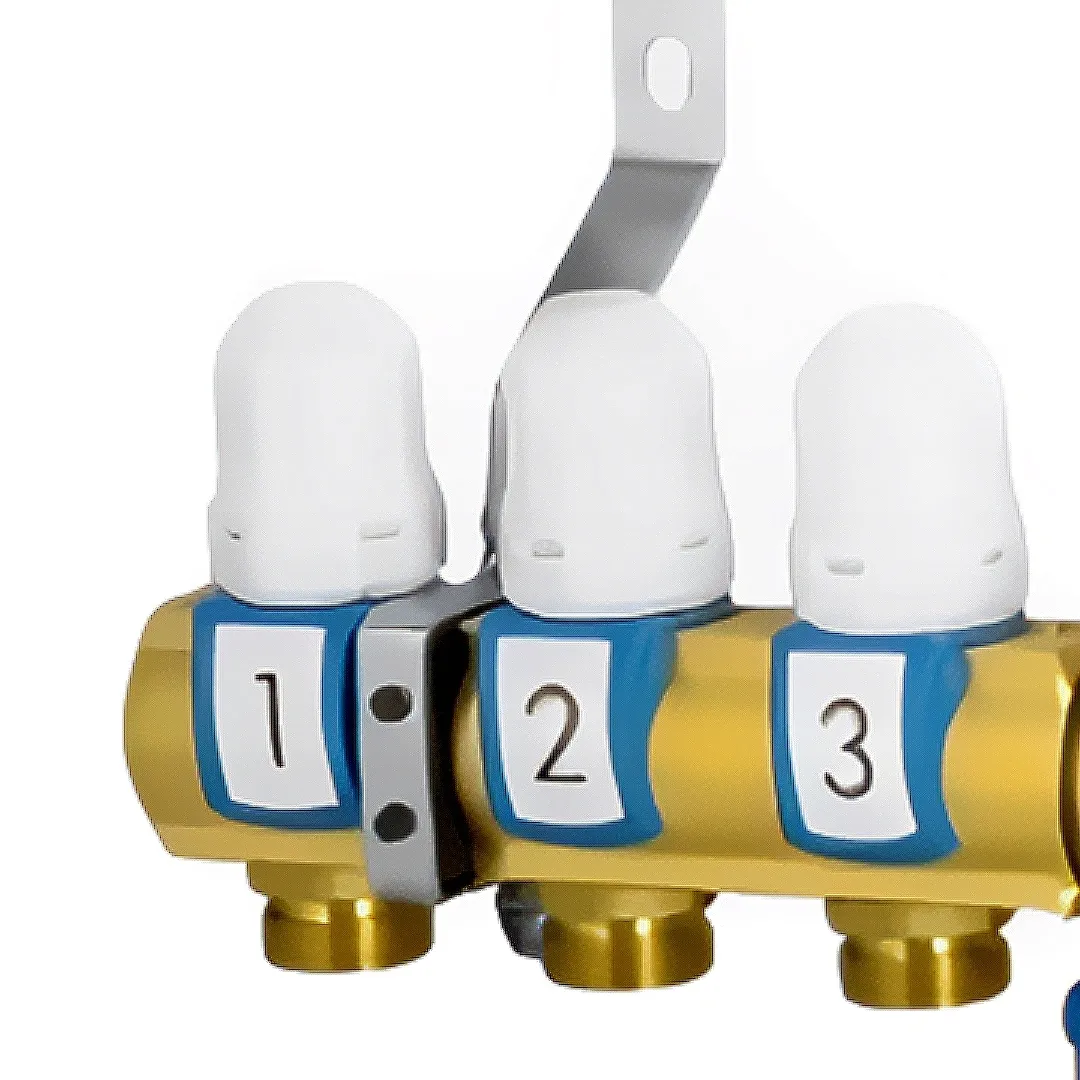

✔️ Rozdzielacz DIAMOND K-ROZ-006.1*1/2.-10 (10 obwodów): belka górna z przepływomierzami, zaworem odpowietrzającym, zaworem spustowym i nyplami belka dolna z zaworami termostatycznymi M30x1,5, odpowietrznikiem, zaworem spustowym i nyplami 2 × uchwyty montażowe

⭐ PARAMETRY TECHNICZNE – POMPA DAMIX EPT-ECO 25-60/130 ⭐

⚙️ Ilość trybów pracy: 9

⚙️ Wysokość podnoszenia: 6 m

⚙️ Przepływ: 53,3 l/min

⚙️ Moc: 45 W

⚙️ Napięcie zasilania: 230 V

⚙️ Rozstaw przyłączy: 130 mm

⚙️ Przyłącza: G 1½

⚙️ Ciśnienie robocze: 10 bar

⚙️ Medium: woda

⚙️ Tryby pracy:

• Automatyczny
• Stały bieg: I, II, III
• Stałe ciśnienie: CP1, CP2
• Ciśnienie proporcjonalne: PP1, PP2
• Tryb nocny

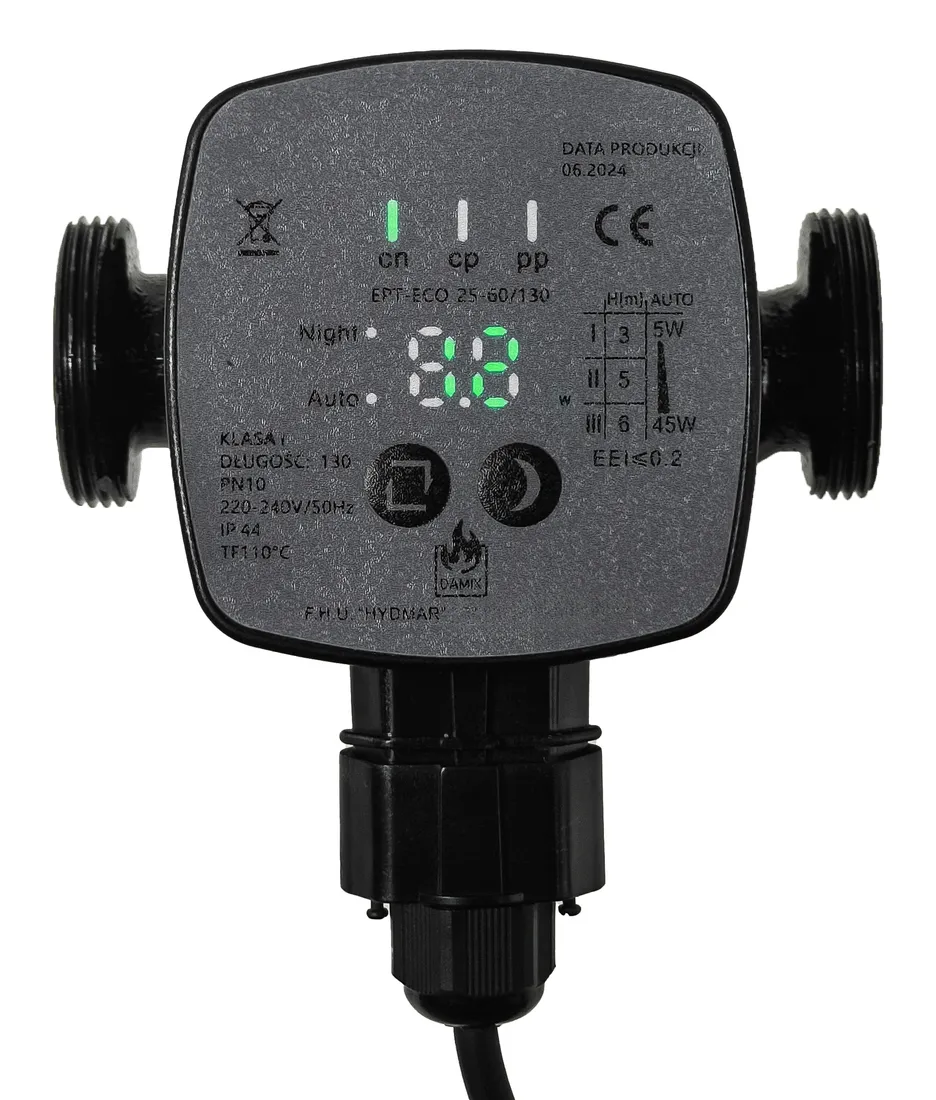

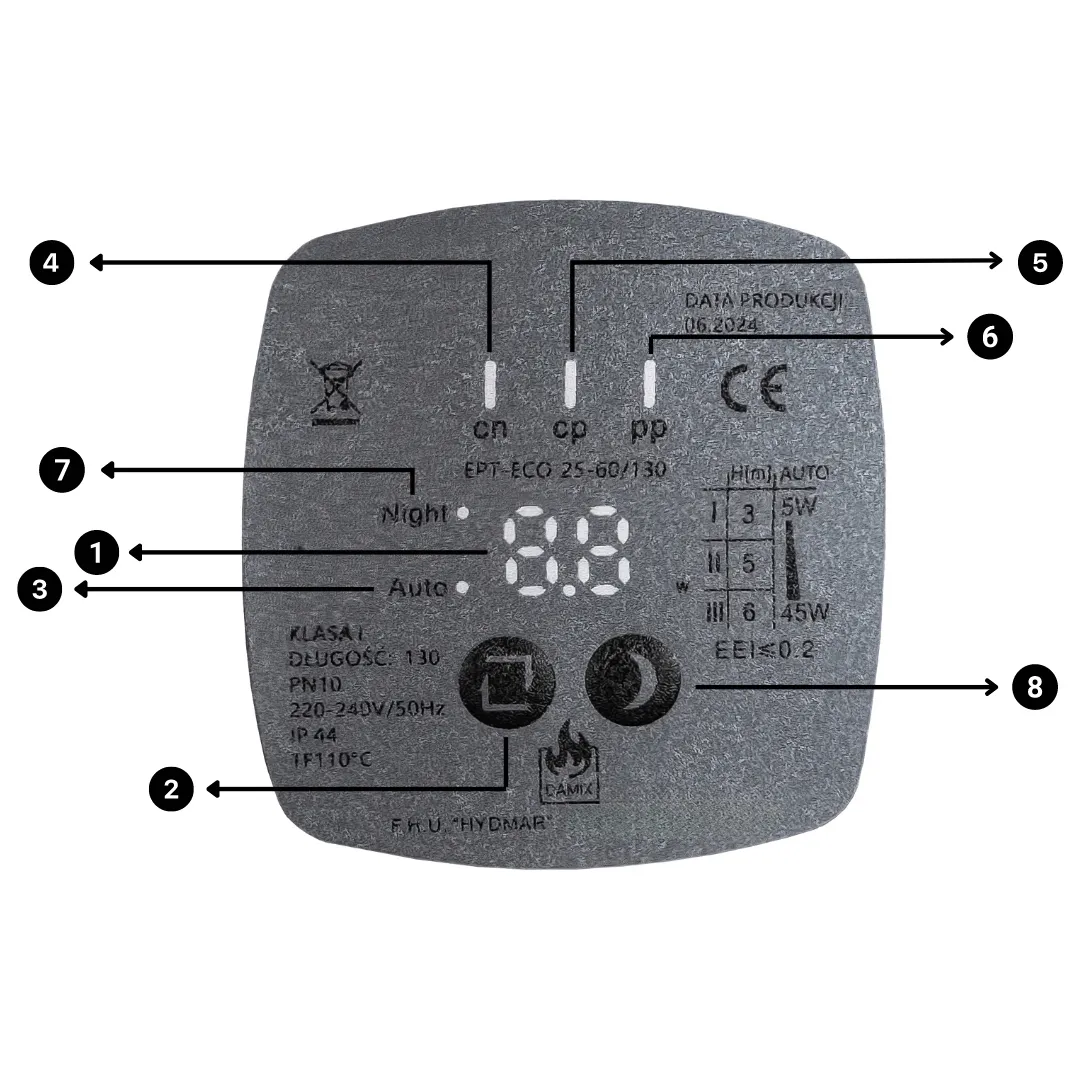

⭐ OPIS PANELU STREROWANIA ⭐

1. Wyświetlacz pokazjący aktualny pobór mocy

2. Przełącznik

3. Tryb pracy automatycznej

4. Tryb pracy na stałym biegu: I, II lub III

5. Tryb pracy wg stałego ciśnienia CP1, CP2

6. Tryb pracy wg ciśnienia proporcjonalnego: PP1, PP2

7. Tryb pracy nocnej

8. Włącznik trybu pracy nocnej

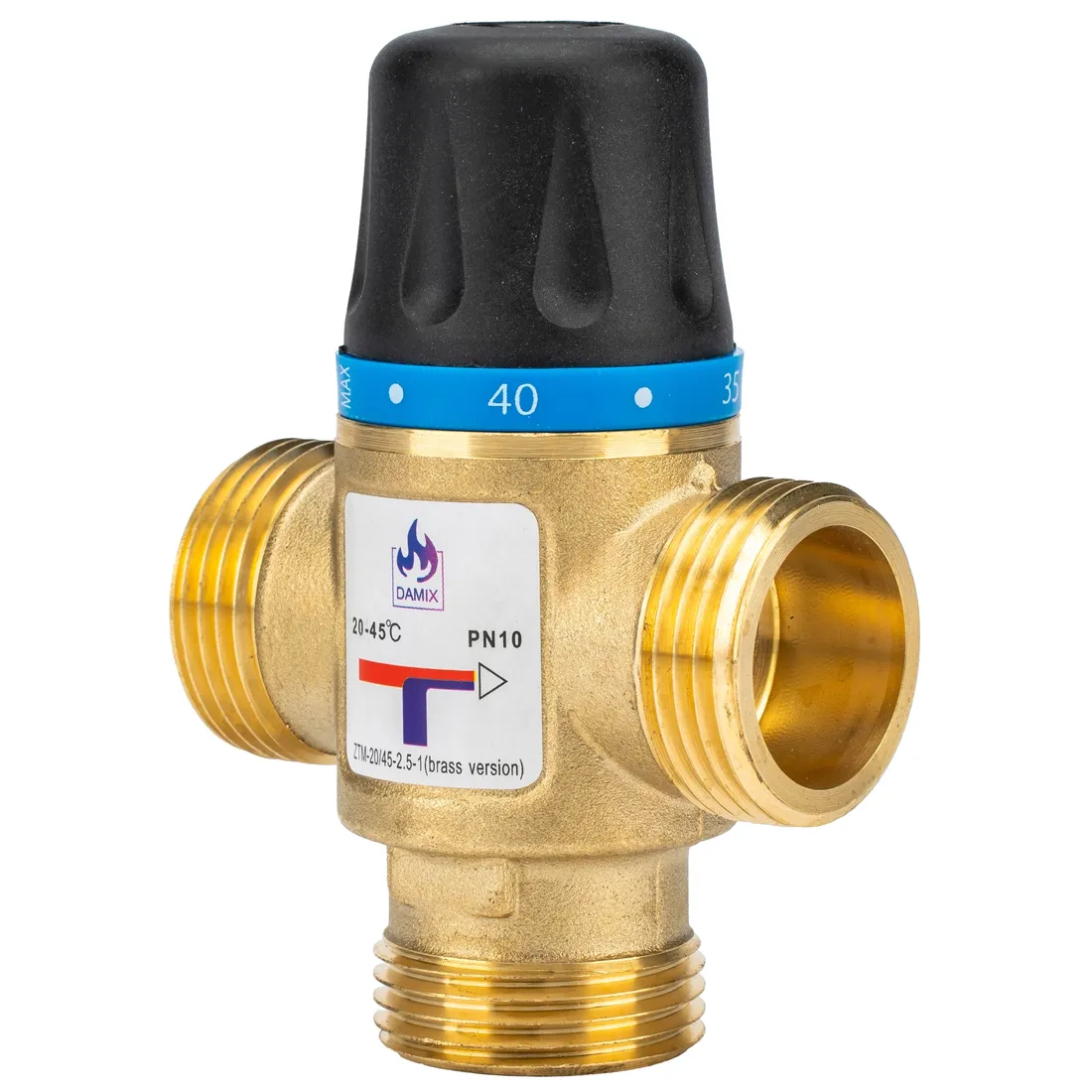

⭐ PARAMETRY TECHNICZNE – ZAWÓR MIESZAJĄCY ZTM-20/45-2.5-1 ⭐

⚙️ Zakres wyjściowej temperatury: 20–45°C

⚙️ Dokładność regulacji: ±2°C

⚙️ Kvs: 2,5 m³/h

⚙️ Max. ciśnienie: 10 bar

⚙️ Rekomendowane ciśnienie robocze: 0,5–5 bar

⚙️ Max. ciśnienie różnicowe: 3 bar

⚙️ Max. temperatura: 95°C

⭐ PARAMETRY TECHNICZNE – GRUPA MIESZAJĄCA GPM-235-MOS ⭐

⚙️ Przyłącze: G 1"

⚙️ Materiał korpusu: mosiądz

⚙️ Temperatura maksymalna: 95°C

⚙️ Ciśnienie: do 10 bar (statyczne) / do 5 bar (dynamiczne)

⚙️ Rozstaw: 235 mm

⚙️ Montaż: uniwersalny

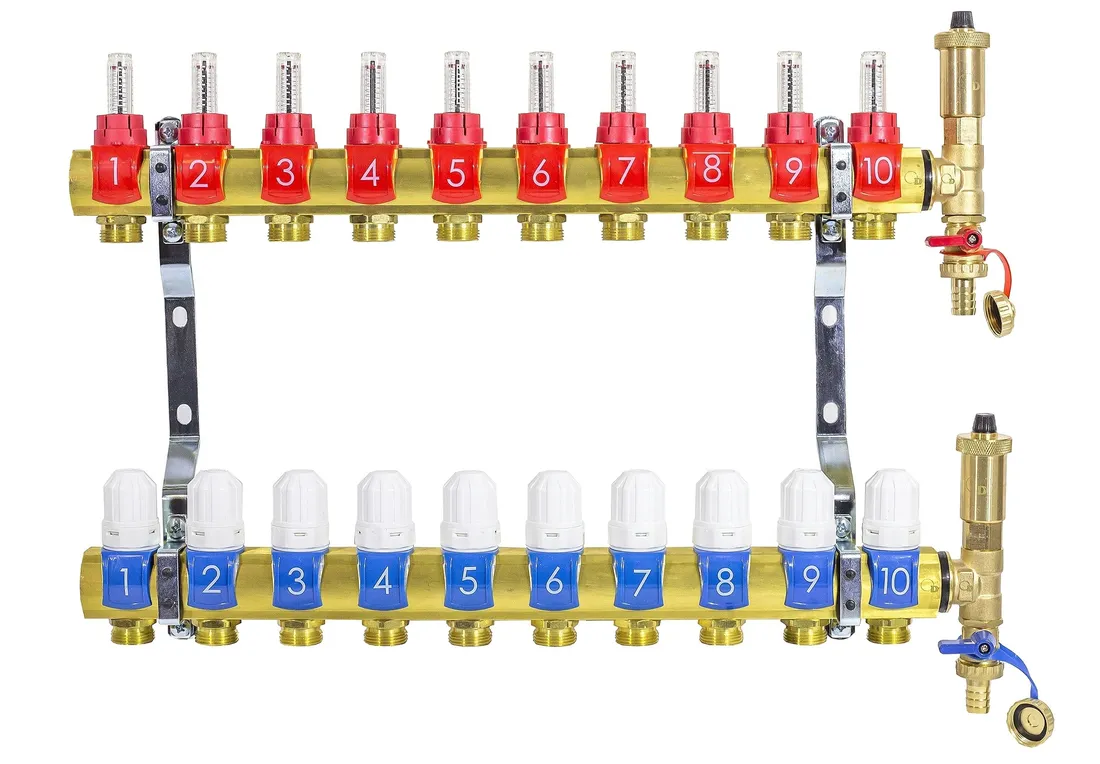

⭐ PARAMETRY TECHNICZNE – ROZDZIELACZ DIAMOND K-ROZ-006.1*1/2.-10 ⭐

⚙️ Ilość obwodów: 10

⚙️ Zakres przepływu na rotametrach: 0,5–5 l/min

⚙️ Przyłącze termostatyczne: M30x1,5

⚙️ Kompatybilność z rurami: PEX 16 i 20 mm

⚙️ Odpowietrzniki: automatyczne i ręczne

⚙️ Zawory spustowe: kulowe

⚙️ Temperatura robocza: ≤ 43°C

⚙️ Ciśnienie robocze: ≤ 10 bar

⚙️ System oceny zgodności wyrobu budowlanego: 3

⚙️ Znak budowlany: zgodny z ustawą o wyrobach budowlanych

⭐ ZAWÓR SPUSTOWY OBROTOWY⭐

➖ Konstrukcja obrotowa – szybkie i wygodne otwieranie przepływu.

➖ Ciśnienie nominalne: do 10 bar – zgodność z klasą ciśnieniową rozdzielacza.

➖ Uszczelnienie: o-ring – szczelność połączenia z belką rozdzielacza.

➖ Temperatura robocza: ≤ 43°C – zgodna z parametrami pracy instalacji.

➖ Materiał: mosiądz – trwałość i odporność na typowe czynniki instalacyjne.

➖ Rodzaj przyłączenia: gwint nakrętny – szybki i prosty montaż do króćca belki.

⭐ ZAWÓR SPUSTOWY OBROTOWY – INFORMACJE DODATKOWE ⭐

➖ Przeznaczenie: montaż w dolnym króćcu belki zasilającej lub powrotnej – umożliwia skuteczne spuszczenie medium z rozdzielacza.

➖ Kompatybilność materiałowa: mosiądz – zgodny z korpusem rozdzielacza, bez ryzyka korozji kontaktowej.

➖ Montaż: możliwy w pozycji lewej lub prawej – dostosowanie do układu instalacji.

➖ Możliwość połączenia z szybkozłączem – elastyczność w doborze akcesoriów przyłączeniowych.

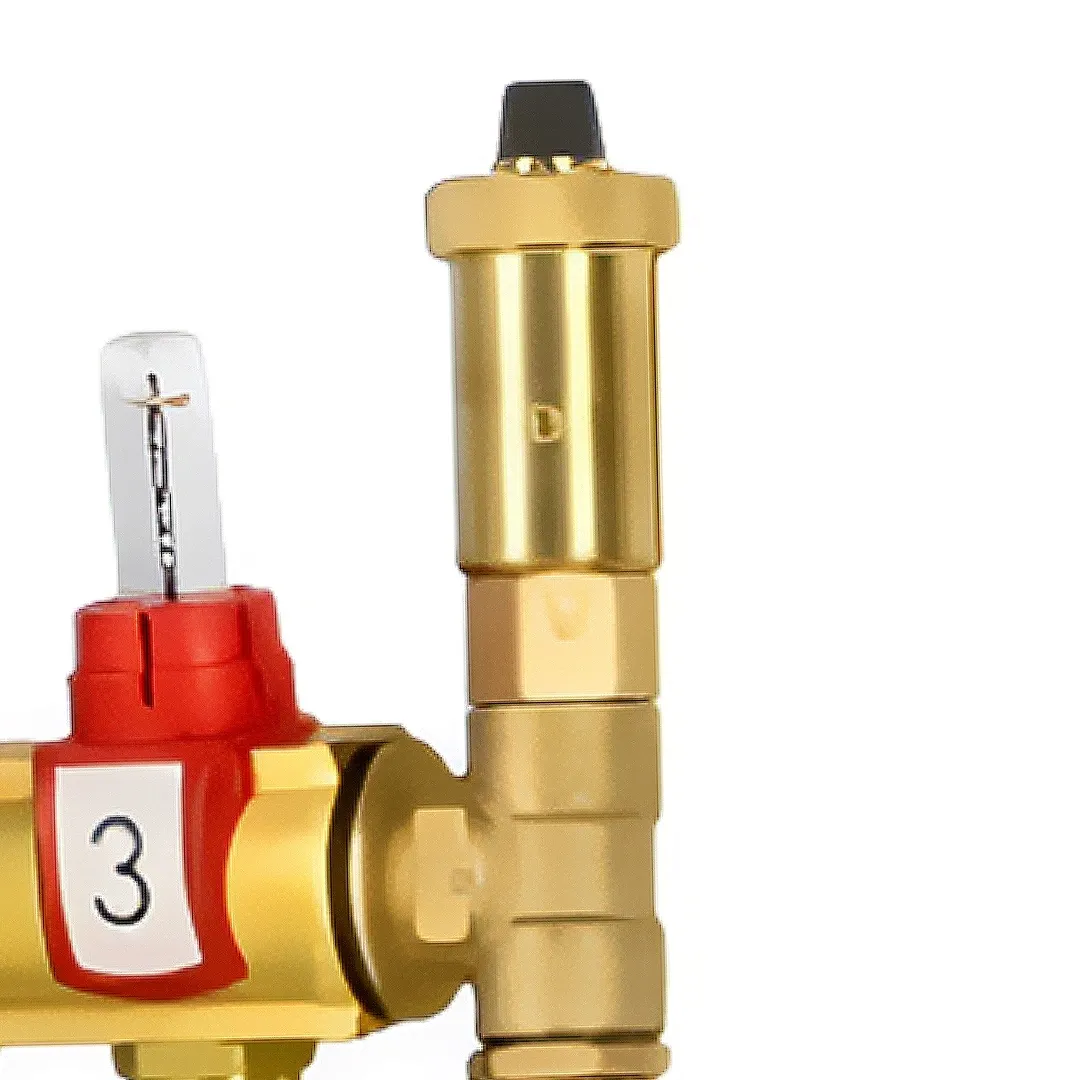

⭐ ODPOWIETRZNIK AUTOMATYCZNY PIONOWY Z ZAWOREM STOPOWYM R1/2" ⭐

➖ Gwint R1/2" – pasuje do bocznych króćców belek zasilającej i powrotnej.

➖ Materiał: mosiądz – odporność na działanie glikolu, wody i temperatury do 43°C.

➖ Funkcja: automatyczne usuwanie powietrza – zapewnia płynność działania systemu i brak zapowietrzeń.

➖ Odpowietrzniki stanowią fabryczne wyposażenie modelu DIAMOND K-ROZ-006.1*1/2.-10.

Wybierz kompletny zestaw DAMIX + DIAMOND – uporządkowany montaż, kontrola temperatury i przepływów w jednym układzie!
