KOMPLETNY ROZDZIELACZ OGRZEWANIA PODŁOGOWEGO 2 OBWODOWY POMPA 25-60 20-45°C

KOMPLETNY ROZDZIELACZ OGRZEWANIA PODŁOGOWEGO 2 OBWODOWY POMPA 25-60 20-45°C REGULACJA TEMPERATURY ZWIĘKSZONY PRZEPŁYW KVS 2,5 m3/h POMPA 3 BIEGOWA ROZSTAW 235mm MOSIĘŻNA + 4 EUROKONUSY DAMIX RPG-D-D60-2-2,5-E16

Zestaw do podłogówki i układów mieszanych: mosiężna grupa mieszająca DAMIX z pompą 3-biegową i zaworem termostatycznym, rozdzielacz DIAMOND 2-obwodowy z rotametrami oraz komplet 4 eurokonusów DAMIX PZU-16x3/4-MOS. Regulacja 20–45°C, kontrola przepływu i szczelne podłączenie pętli w szafce.

⭐ WYSOKA JAKOŚĆ I NIEZAWODNOŚĆ ⭐

⏩ Pompa obiegowa DAMIX ECP 25/60-130 – energooszczędna, cicha praca; 3 biegi do wymuszenia obiegu wody w instalacjach CO.

⏩ Zawór trójdrożny termostatyczny ZTM-20/45-2.5-1 – stabilna regulacja temperatury w zakresie 20–45°C; Kvs 2,5 m³/h.

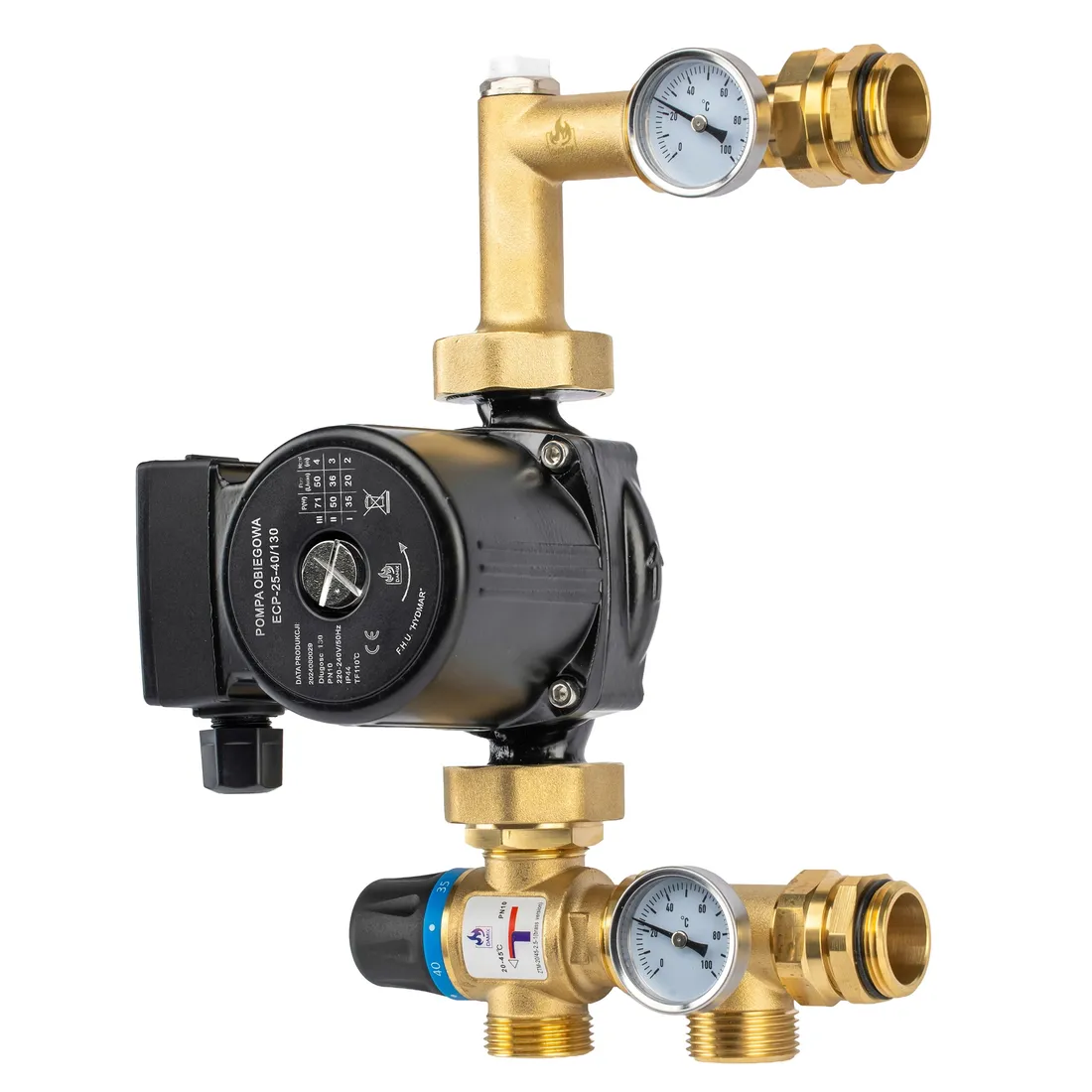

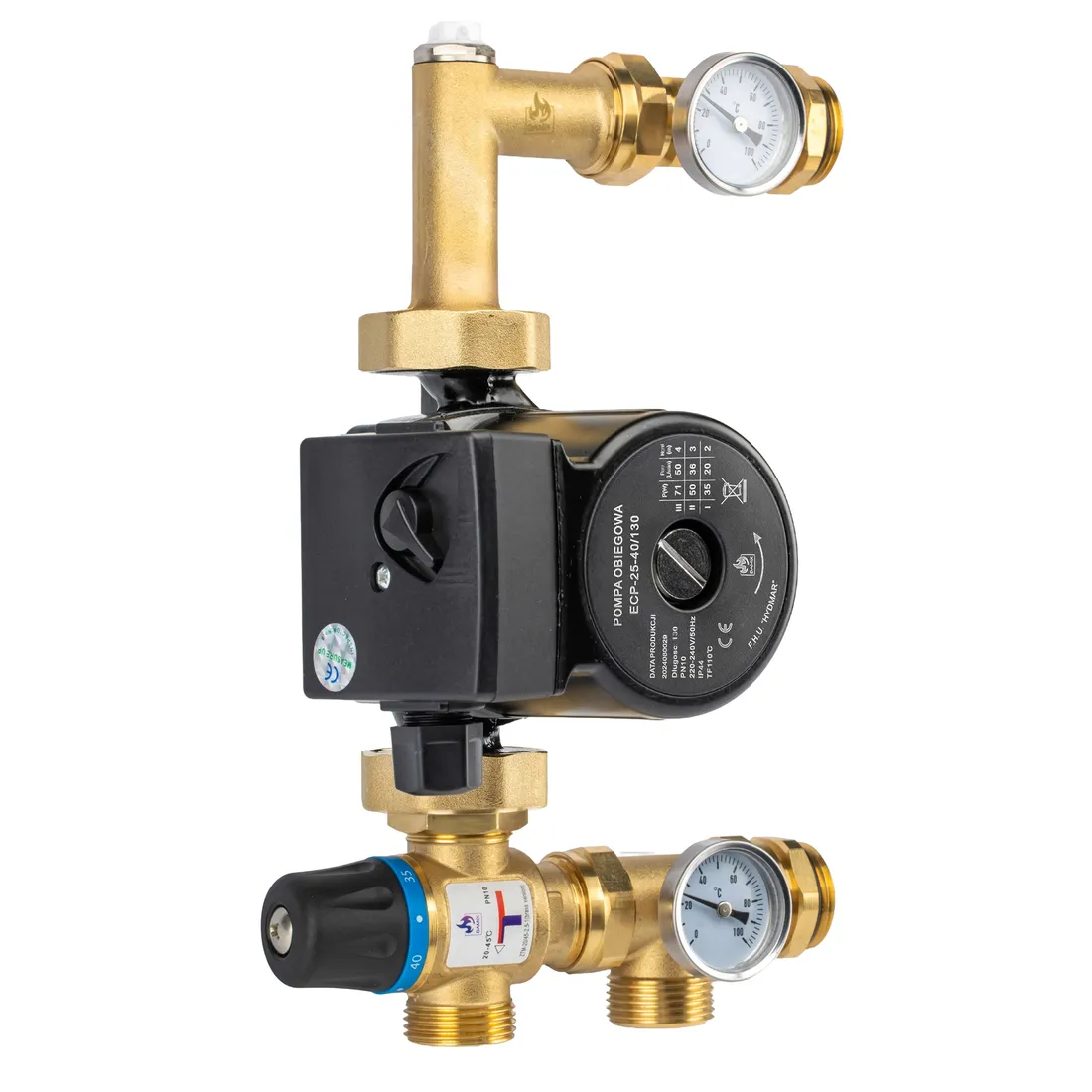

⏩ Mosiężna grupa mieszająca GPM-235-MOS – solidny korpus z mosiądzu; rozstaw 235 mm dopasowany do standardowych rozdzielaczy.

⏩ Rozdzielacz DIAMOND K-ROZ-006.1*1/2.-2 (2 obwody) – mosiężna konstrukcja, przepływomierze (0,5–5 l/min), wkładki termostatyczne M30x1,5, odpowietrzniki automatyczne i ręczne, zawory spustowe, uchwyty montażowe.

⏩ Eurokonusy DAMIX PZU-16x3/4-MOS – komplet 4 sztuk złączek zaciskowych do rur PEX/AL/PEX/PERT, gwint 3/4" × 16 mm, mosiężna konstrukcja odporna na korozję, gwarantująca szczelne i trwałe połączenie.

⭐ FUNKCJONALNOŚĆ W SYSTEMACH OGRZEWANIA ⭐

⏩ Kompletny zestaw instalacyjny – grupa mieszająca + rozdzielacz + eurokonusy = gotowa baza do ogrzewania podłogowego i układów mieszanych.

⏩ Sterowanie każdej sekcji osobno – zawory termostatyczne przygotowane do automatyki strefowej.

⏩ Termostatyczna regulacja temperatury – mieszacz utrzymuje optymalną temperaturę zasilania w obiegach.

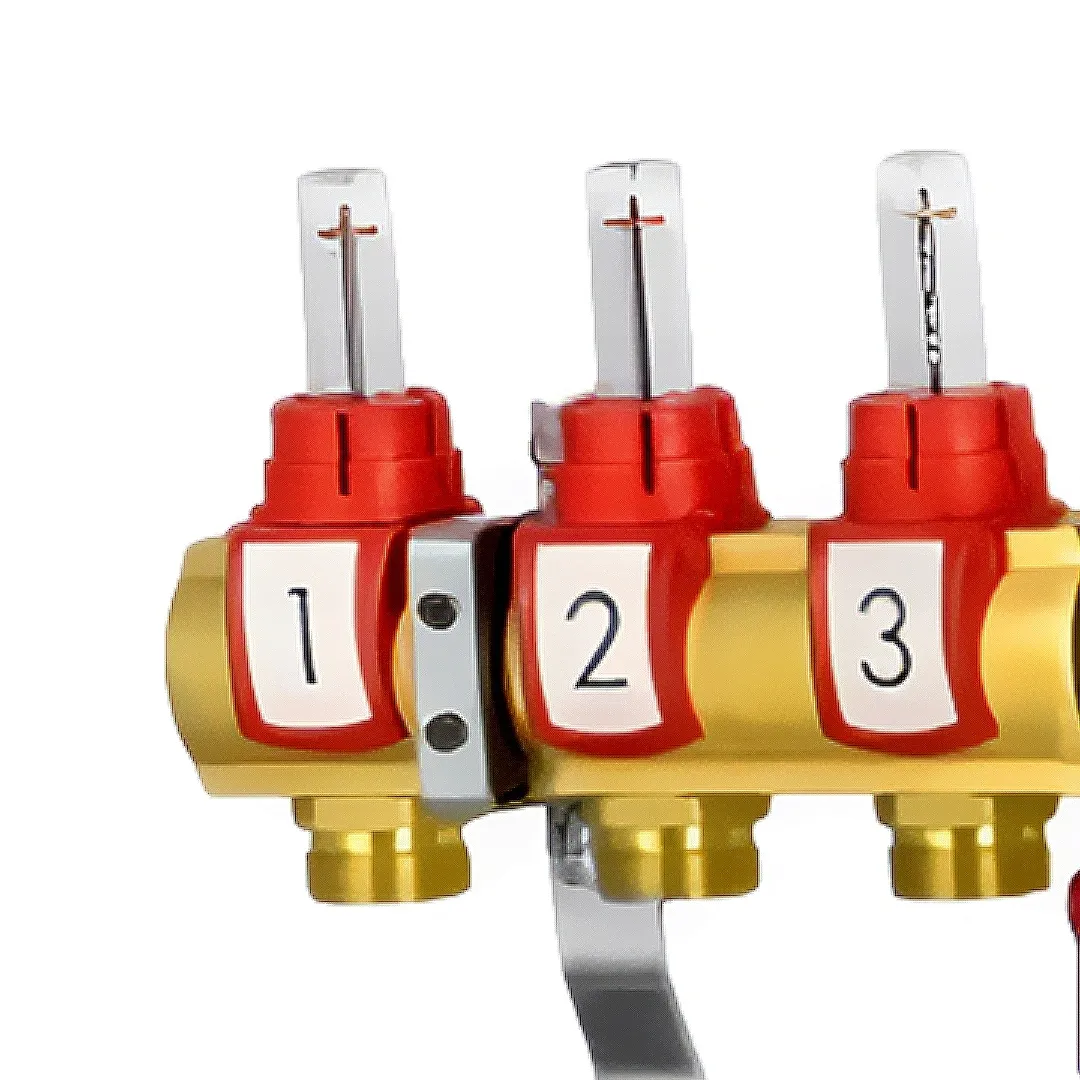

⏩ Kontrola przepływów – rotametry o zakresie 0,5–5 l/min ułatwiają zrównoważenie przepływu w każdej pętli.

⏩ Automatyczne odpowietrzniki – na zasilaniu i powrocie, dla ułatwienia serwisu i pracy instalacji.

⏩ Elastyczny montaż – możliwość zmiany strony zasilania i powrotu (lewa/prawa); przyłącze mieszające również z lewej lub prawej strony.

⏩ Kompatybilność z rurami PEX 16 i 20 mm – uniwersalne zastosowanie w nowoczesnych instalacjach.

⏩ Znak budowlany oraz zgodność z ustawą o wyrobach budowlanych – potwierdzone dopuszczenie do stosowania w budownictwie.

⭐ ZASTOSOWANIE ⭐

✅ Wodne ogrzewanie podłogowe w domach jednorodzinnych, mieszkaniach i mniejszych obiektach użytkowych.

✅ Instalacje mieszane: podłogówka + grzejniki – niezależne strefy temperaturowe.

✅ Systemy centralnego ogrzewania zasilane kotłem, pompą ciepła lub innym źródłem.

✅ Chłodzenie płaszczyznowe – zgodnie z dopuszczalnymi parametrami.

✅ Dla instalatorów poszukujących kompleksowego zestawu montażowego.

✅ Złączki Eurokonus – do szybkiego i szczelnego podłączenia rur PEX 16 mm do rozdzielacza.

⭐ DODATKOWE CECHY ⭐

✔️ Dopuszczenie glikolu do 50% – ochrona instalacji przed zamarznięciem.

✔️ Termometry 0–100°C – szybka kontrola temperatury na zasilaniu i powrocie.

✔️ Automatyczne i ręczne odpowietrzniki – skuteczne odpowietrzanie.

✔️ Rotametry 0,5–5 l/min – dokładna regulacja przepływu w każdej pętli.

✔️ Kompatybilność z PEX 16/20 – uniwersalne przyłącza dla różnych systemów.

✔️ Solidna, mosiężna konstrukcja – trwałość i estetyka instalacji.

✔️ Eurokonusy – prosty montaż bez specjalistycznych narzędzi, szczelne połączenia nawet przy ciśnieniu do 10 bar i temp. do 90°C.

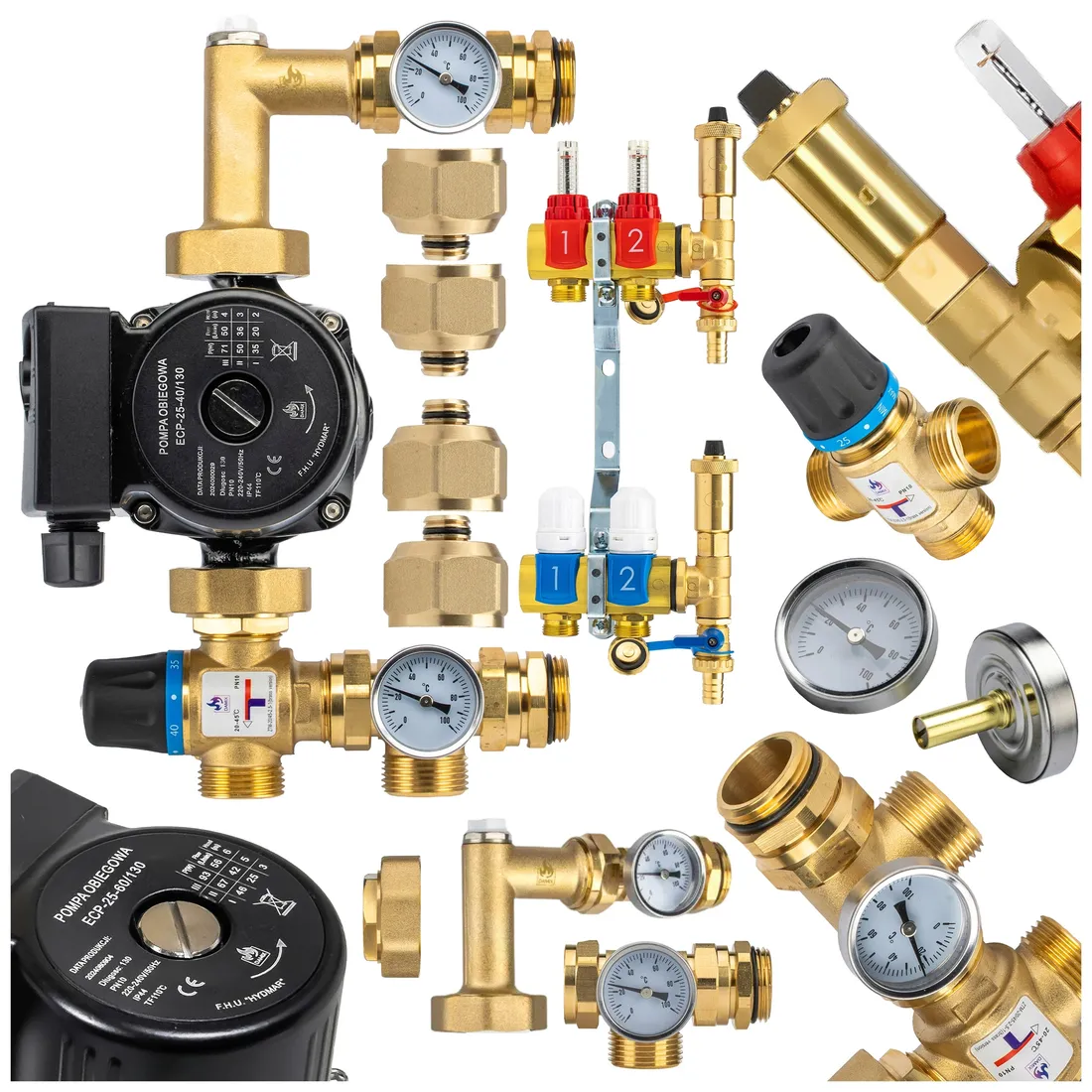

⭐ ELEMENTY WCHODZĄCE W SKŁAD MODUŁU ⭐

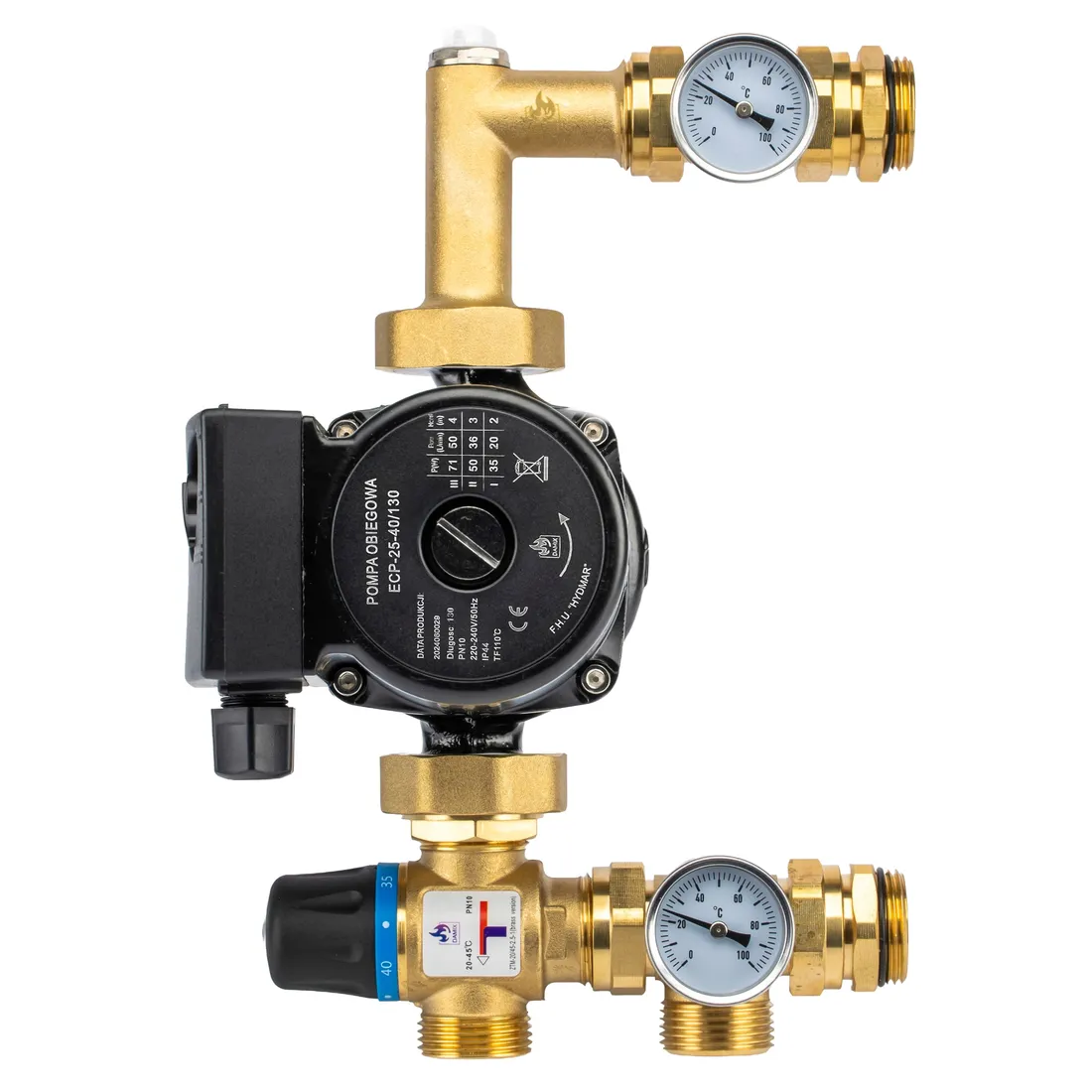

✔️ Grupa mieszająca DAMIX GPM-235-MOS (mosiądz, rozstaw 235 mm)

✔️ Pompa obiegowa DAMIX ECP 25-60/130 (3-biegowa)

✔️ Zawór trójdrożny termostatyczny ZTM-20/45-2.5-1 (Ø 1", Kvs 2,5 m³/h, 20–45°C)

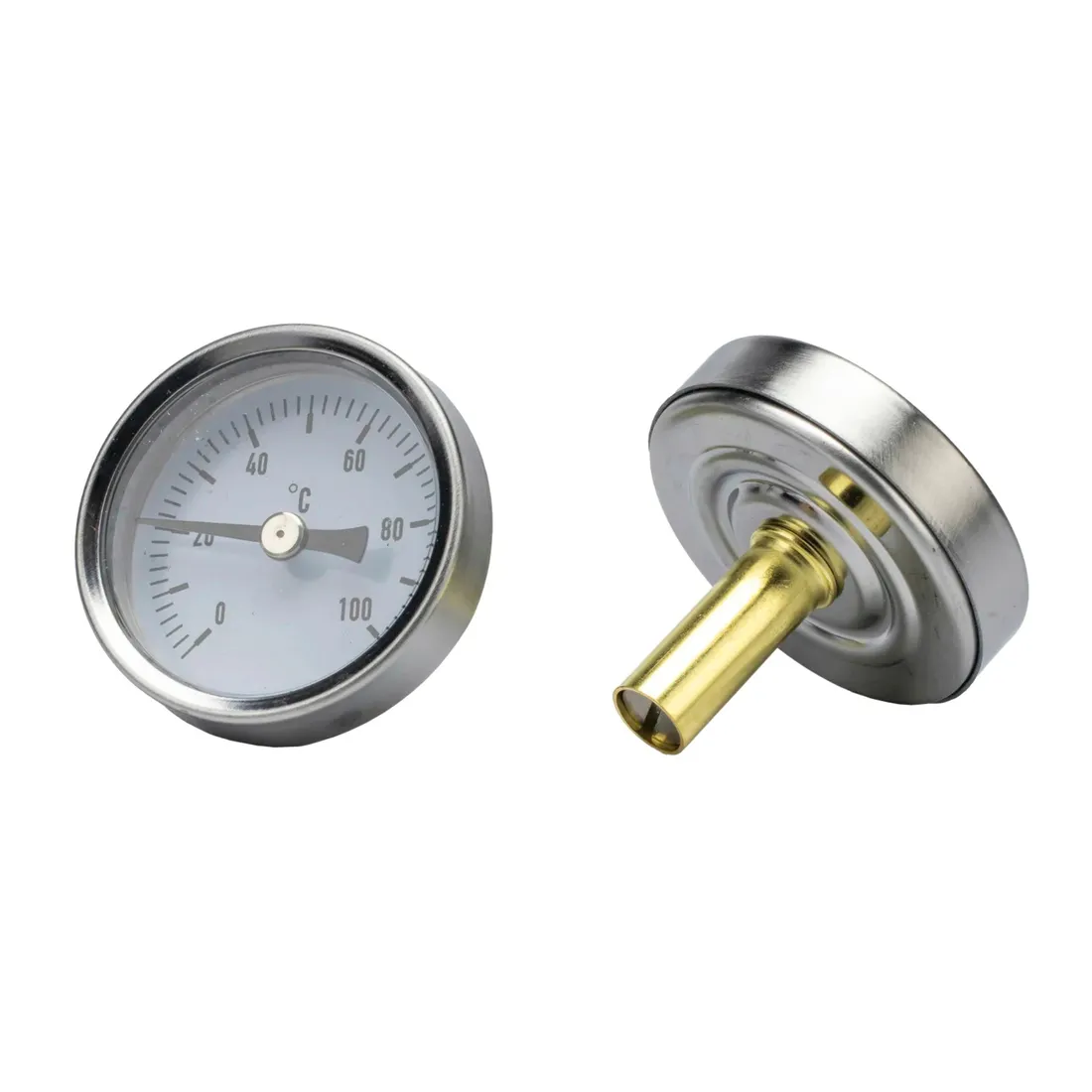

✔️ 2 × Termometr analogowy 0–100°C

✔️ Rozdzielacz DIAMOND K-ROZ-006.1*1/2.-2 (2 obwody):

• belka górna z przepływomierzami, zaworem odpowietrzającym, zaworem spustowym i nyplami

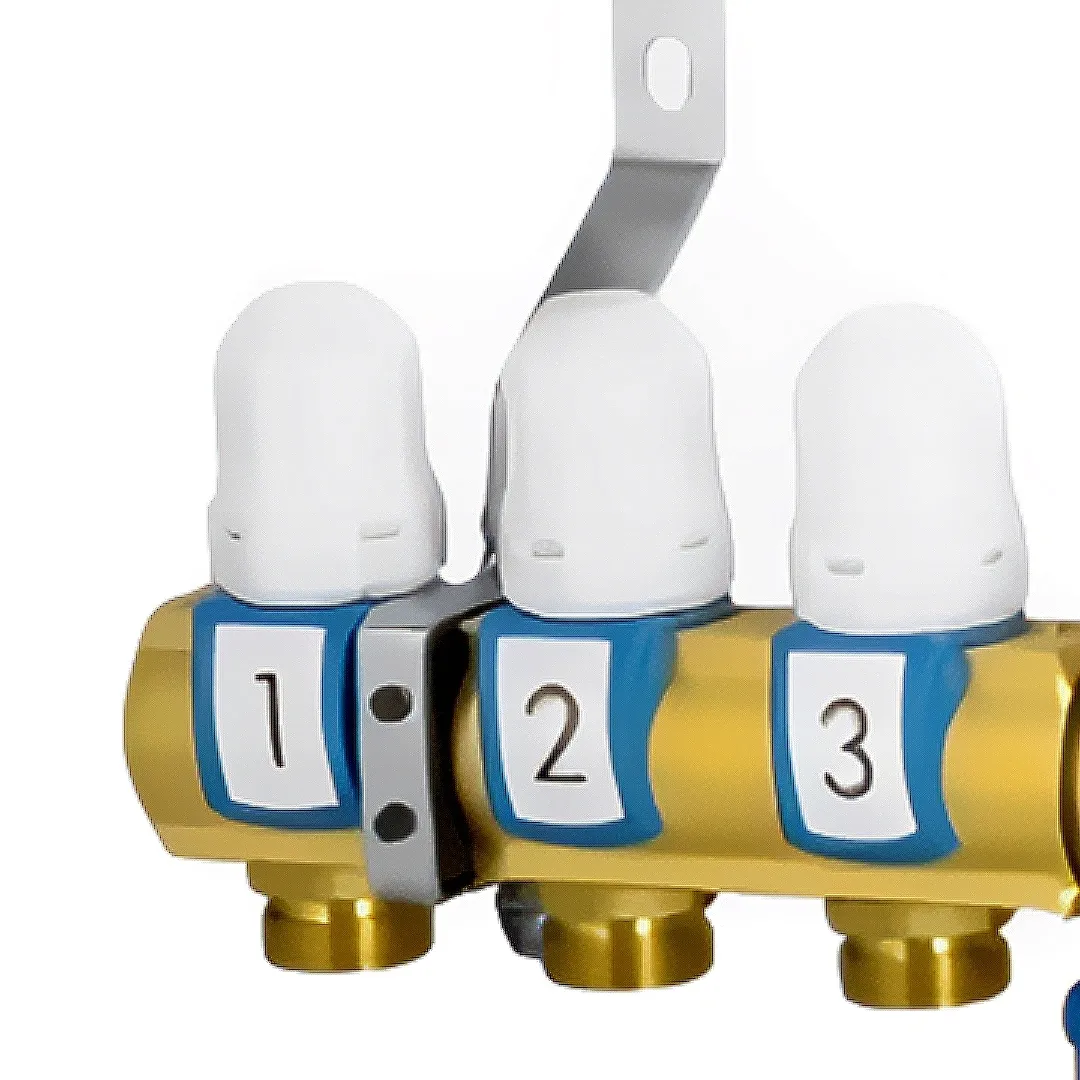

• belka dolna z zaworami termostatycznymi M30x1,5, odpowietrznikiem, zaworem spustowym i nyplami
• 2 × uchwyty montażowe

✔️ 4 × Eurokonus DAMIX PZU-16x3/4-MOS – mosiężne złączki do rur PEX 16 mm (gwint 3/4").

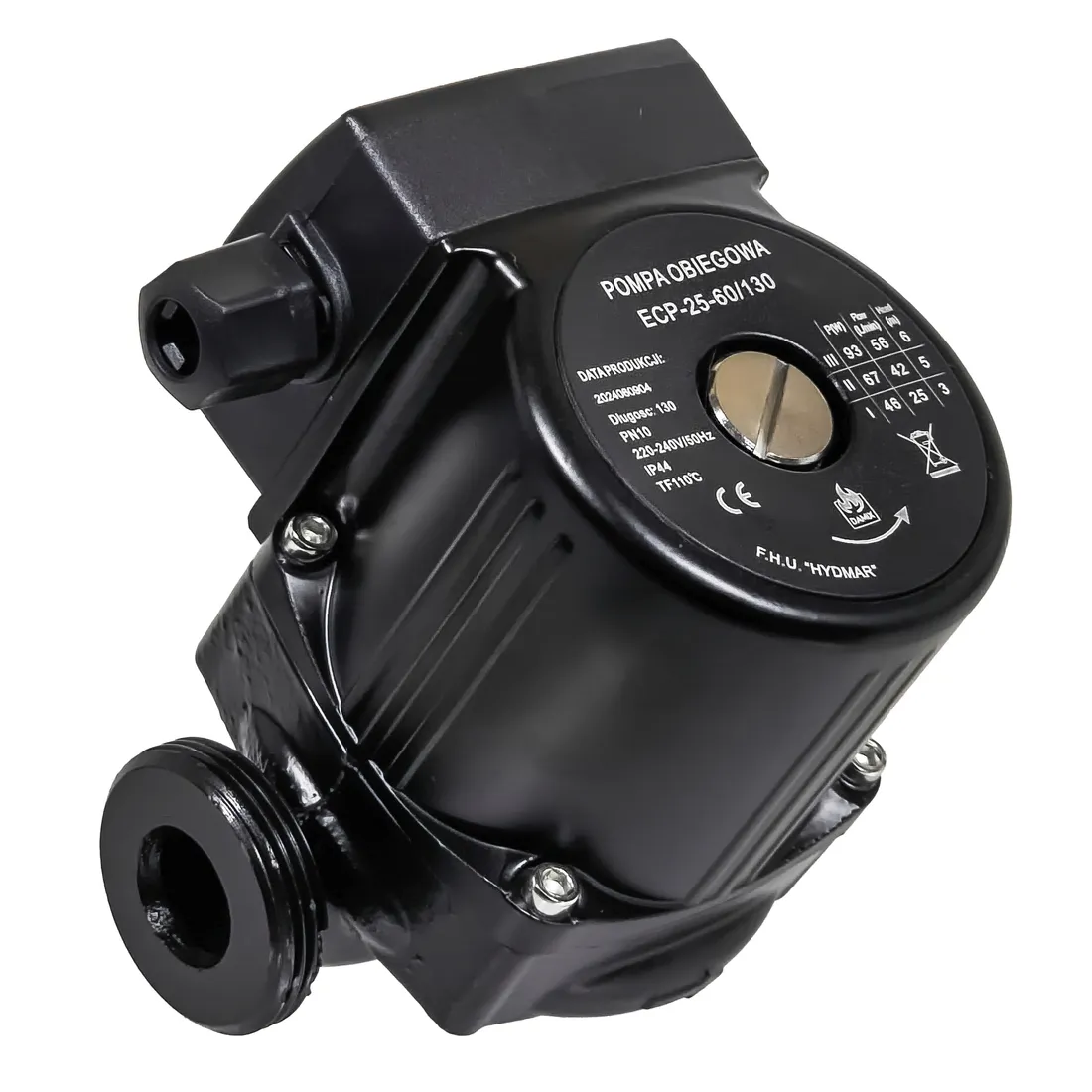

⭐ PARAMETRY TECHNICZNE – POMPA DAMIX ECP 25/60-130 ⭐

⚙️ Wysokość podnoszenia: do 6 m

⚙️ Przepływ: do 56 l/min

⚙️ Napięcie zasilania: 230 V

⚙️ Moc: 46–93 W

⚙️ Rozstaw przyłączy: 130 mm

⚙️ Przyłącza: G 1½

⚙️ Ciśnienie robocze: 10 bar

⚙️ Medium: woda

Parametry wg biegów:

• I – 46 W | 25 l/min | 3 m
• II – 67 W | 42 l/min | 5 m
• III – 93 W | 56 l/min | 6 m

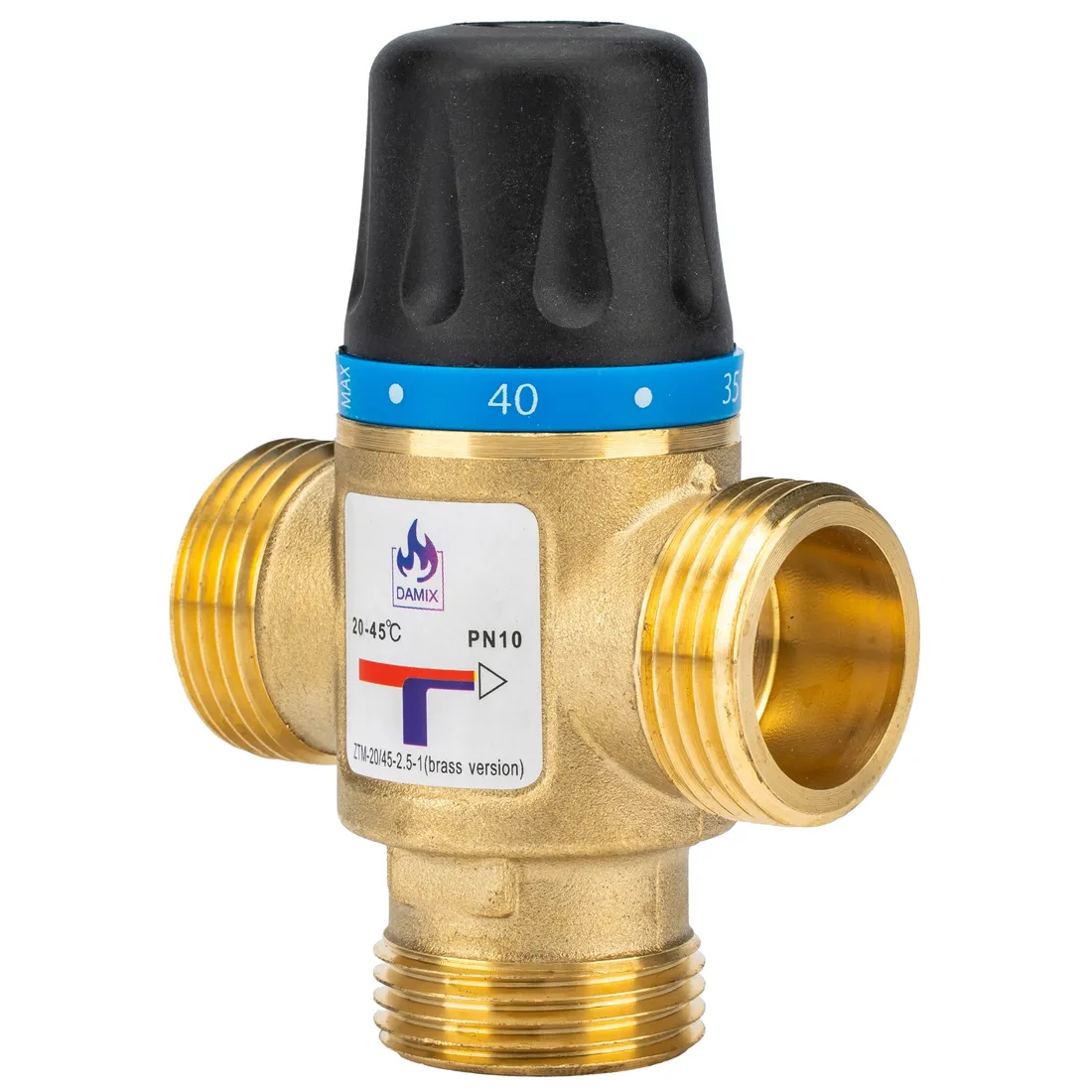

⭐ PARAMETRY TECHNICZNE – ZAWÓR MIESZAJĄCY ZTM-20/45-2.5-1 ⭐

⚙️ Zakres wyjściowej temperatury: 20–45°C

⚙️ Dokładność regulacji: ±2°C

⚙️ Kvs: 2,5 m³/h

⚙️ Max. ciśnienie: 10 bar

⚙️ Rekomendowane ciśnienie robocze: 0,5–5 bar

⚙️ Max. ciśnienie różnicowe: 3 bar

⚙️ Max. temperatura: 95°C

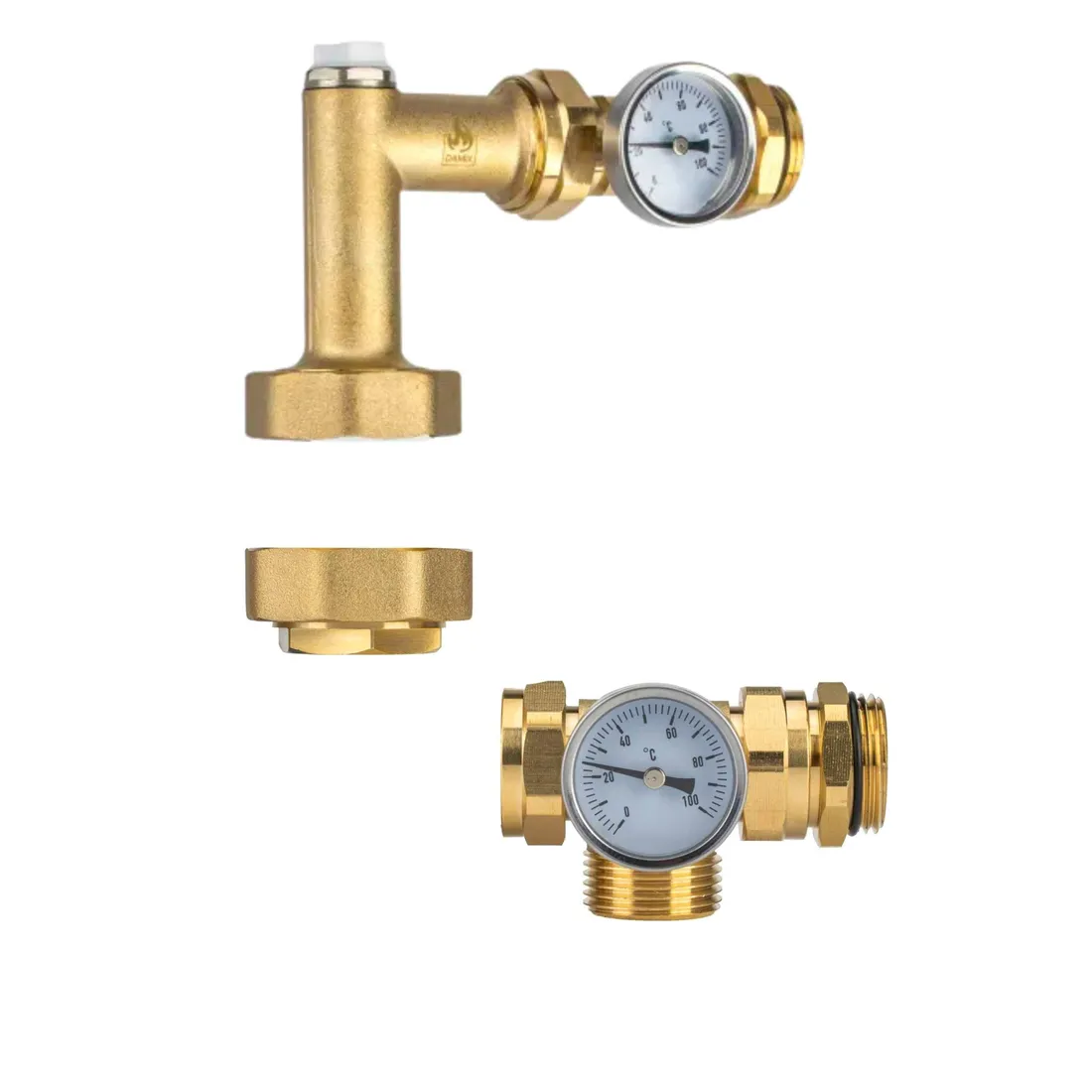

⭐ PARAMETRY TECHNICZNE – GRUPA MIESZAJĄCA GPM-235-MOS ⭐

⚙️ Przyłącze: G 1"

⚙️ Materiał korpusu: mosiądz

⚙️ Temperatura maksymalna: 95°C

⚙️ Ciśnienie: do 10 bar (statyczne) / do 5 bar (dynamiczne)

⚙️ Rozstaw: 235 mm

⚙️ Montaż: uniwersalny

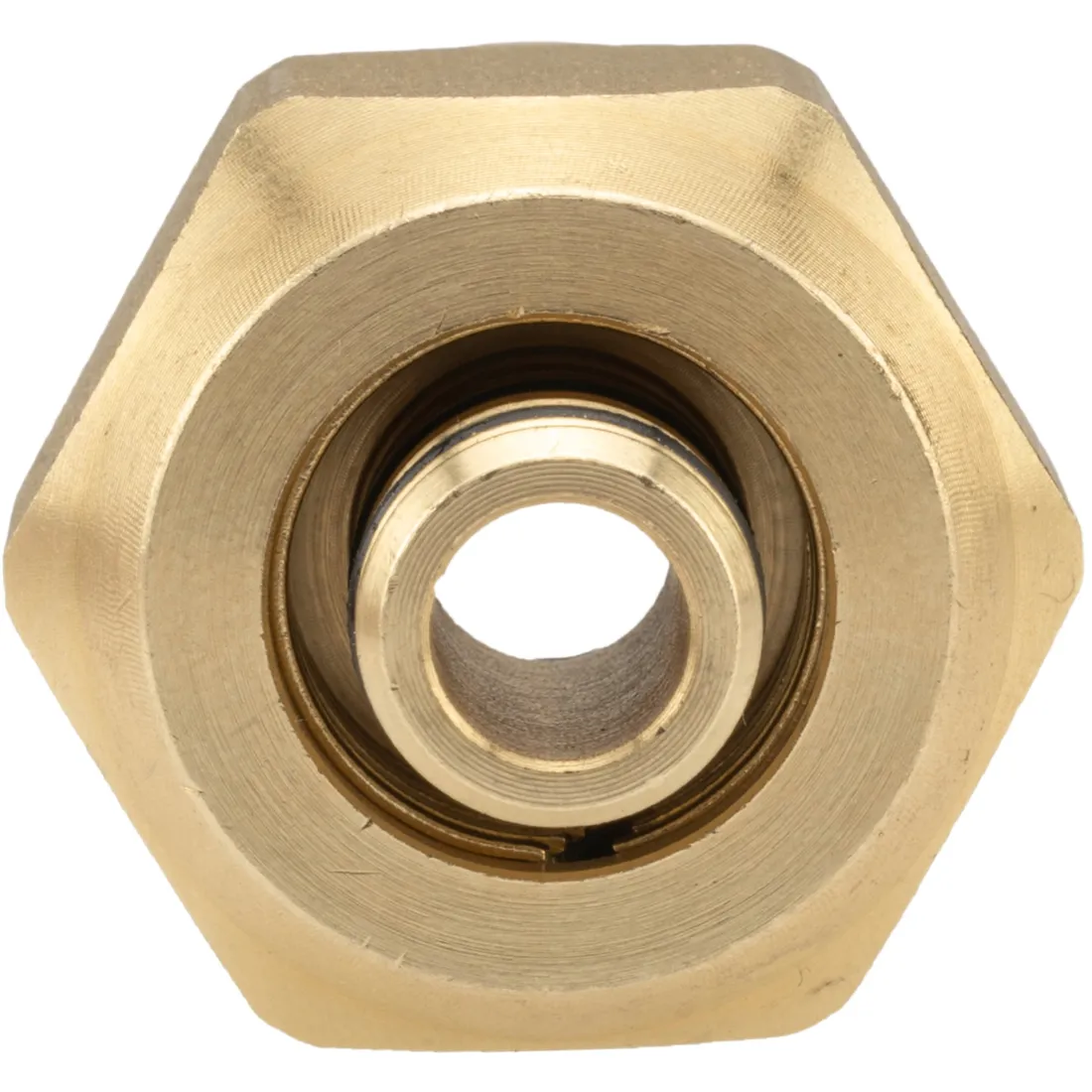

⭐ PARAMETRY TECHNICZNE – EUROKONUS DAMIX PZU-16x3/4-MOS ⭐

⚙️ Typ: złączka zaciskowa Eurokonus, skręcana

⚙️ Przeznaczenie: rury PEX, PEX-AL-PEX, PERT

⚙️ Wymiar: 3/4" × 16 mm

⚙️ Średnica wewnętrzna (D): 12 mm

⚙️ Długość całkowita (L): 27 mm

⚙️ Materiał: mosiądz

⚙️ Ciśnienie robocze: do 10 bar

⚙️ Temperatura robocza: do 90°C

⚙️ Zastosowanie: do podłączenia rur do rozdzielaczy i modułów grzejnikowych

⚙️ Ilość: 4 sztuki

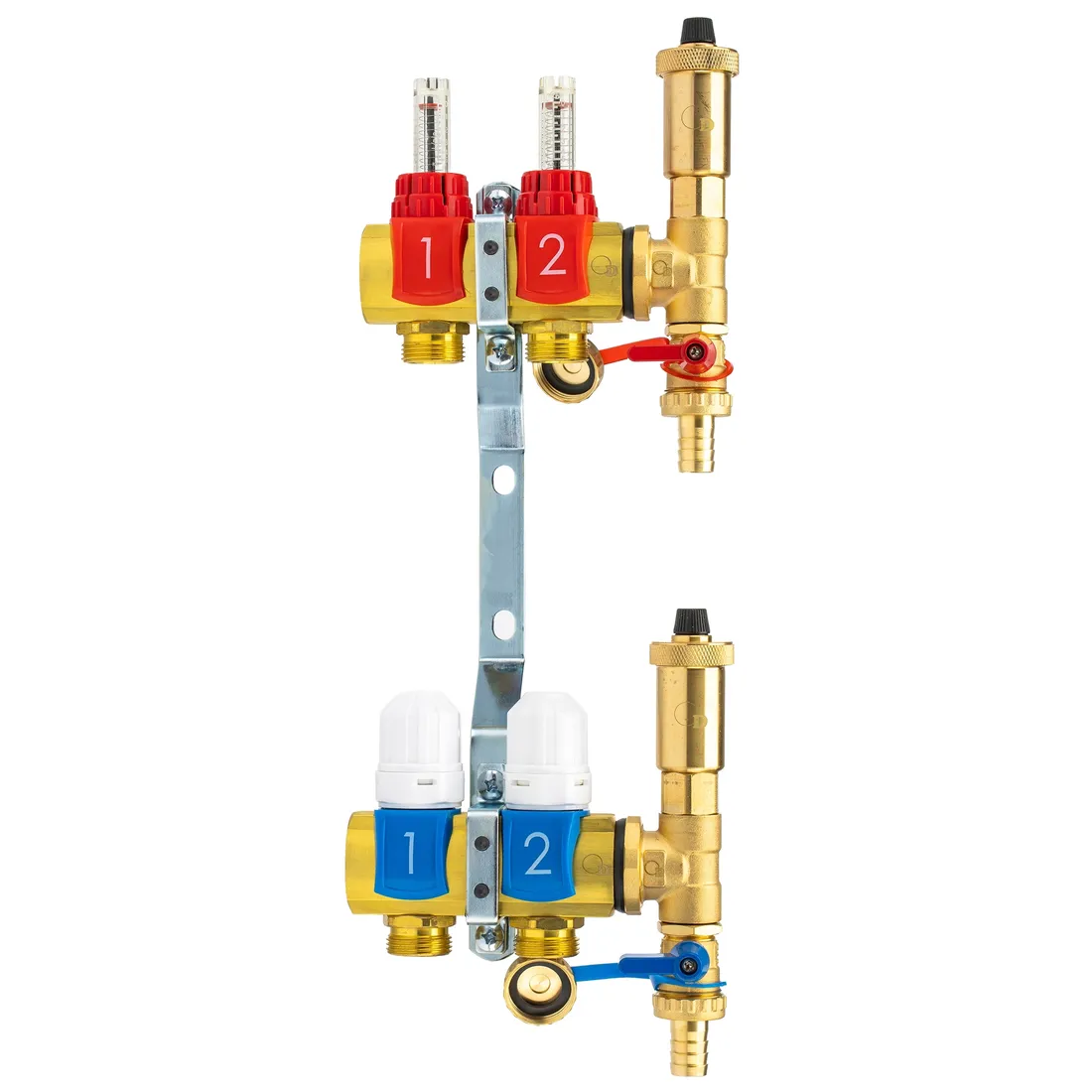

⭐ PARAMETRY TECHNICZNE – ROZDZIELACZ DIAMOND K-ROZ-006.1*1/2.-2 ⭐

⚙️ Ilość obwodów: 2

⚙️ Zakres przepływu na rotametrach: 0,5–5 l/min

⚙️ Przyłącze termostatyczne: M30x1,5

⚙️ Kompatybilność z rurami: PEX 16 i 20 mm

⚙️ Odpowietrzniki: automatyczne i ręczne

⚙️ Zawory spustowe: kulowe

⚙️ Temperatura robocza: ≤ 43°C

⚙️ Ciśnienie robocze: ≤ 10 bar

⚙️ System oceny zgodności wyrobu budowlanego: 3

⚙️ Znak budowlany: zgodny z ustawą o wyrobach budowlanych

⭐ ZAWÓR SPUSTOWY OBROTOWY – WYBRANE DANE: ⭐

➖ Konstrukcja obrotowa – szybkie i wygodne otwieranie przepływu.

➖ Ciśnienie nominalne: do 10 bar – zgodność z klasą ciśnieniową rozdzielacza.

➖ Uszczelnienie: o‑ring – szczelność połączenia z belką rozdzielacza.

➖ Temperatura robocza: ≤ 43°C – zgodna z parametrami pracy instalacji.

➖ Materiał: mosiądz – trwałość i odporność na typowe czynniki instalacyjne.

➖ Rodzaj przyłączenia: gwint nakrętny – szybki i prosty montaż do króćca belki.

⭐ ZAWÓR SPUSTOWY OBROTOWY – INFORMACJE DODATKOWE: ⭐

➖ Przeznaczenie: montaż w dolnym króćcu belki zasilającej lub powrotnej – umożliwia skuteczne spuszczenie medium z rozdzielacza.

➖ Kompatybilność materiałowa: mosiądz – zgodny z korpusem rozdzielacza, bez ryzyka korozji kontaktowej.

➖ Montaż: możliwy w pozycji lewej lub prawej – dostosowanie do układu instalacji.

➖ Możliwość połączenia z szybkozłączem – elastyczność w doborze akcesoriów przyłączeniowych.

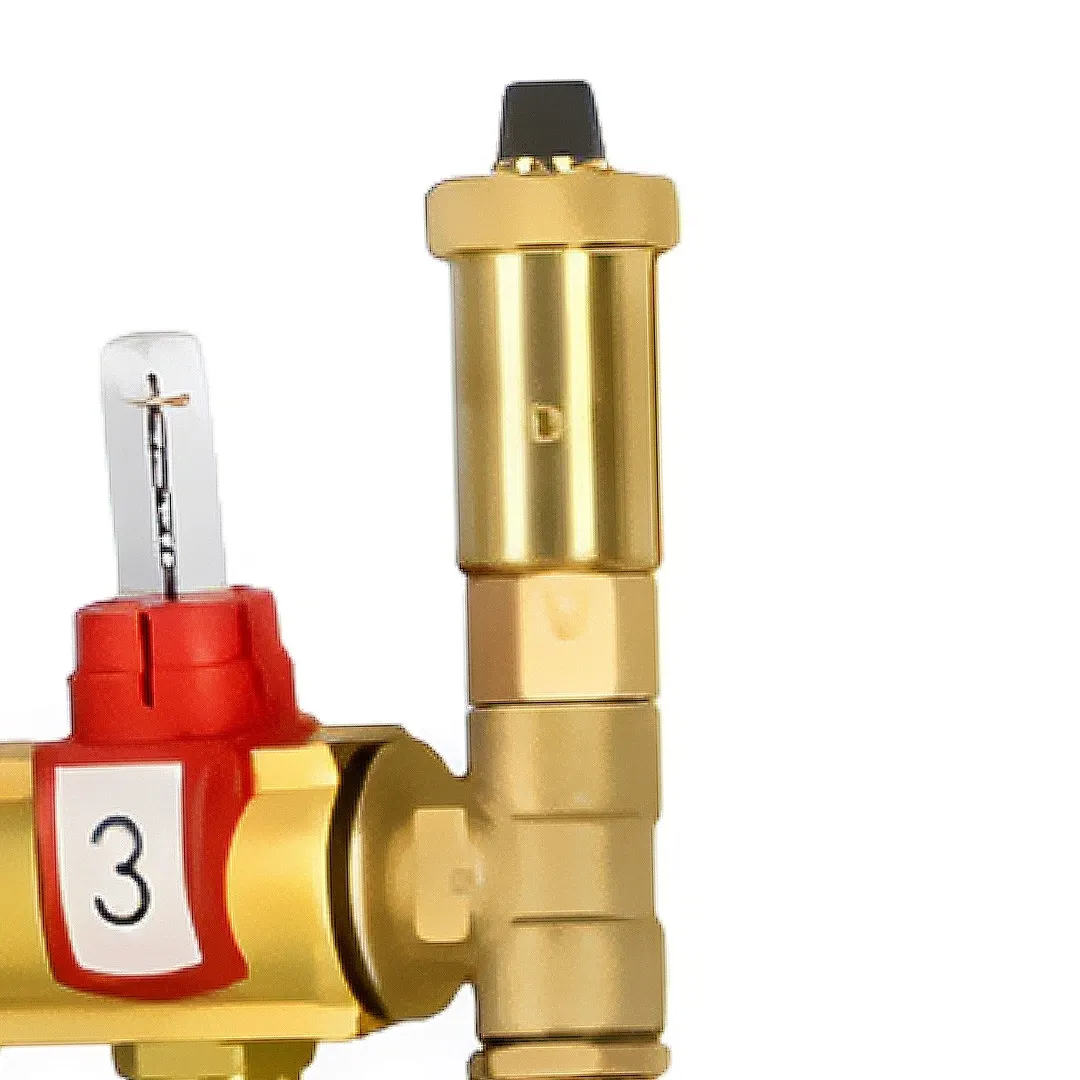

⭐ ODPOWIETRZNIK AUTOMATYCZNY PIONOWY Z ZAWOREM STOPOWYM R1/2" ⭐

➖ Gwint R1/2" – pasuje do bocznych króćców belek zasilającej i powrotnej.

➖ Materiał: mosiądz – odporność na działanie glikolu, wody i temperatury do 43°C.

➖ Funkcja: automatyczne usuwanie powietrza – zapewnia płynność działania systemu i brak zapowietrzeń.

➖ Odpowietrzniki stanowią fabryczne wyposażenie modelu DIAMOND K-ROZ-006.1*1/2.-2.

Cały zestaw DAMIX + DIAMOND + EUROKONUSY to pełne rozwiązanie instalacyjne – regulacja temperatury, kontrola przepływów i szczelne podłączenia w jednym komplecie!
