KOMPLETNY ROZDZIELACZ OGRZEWANIA PODŁOGOWEGO 2 OBWODY POMPA 25-60 20-45°C R
Parametry
Opis produktu
KOMPLETNY ROZDZIELACZ OGRZEWANIA PODŁOGOWEGO 2 OBWODY POMPA 25-60 20-45°C REGULACJA TEMPERATURY ZWIĘKSZONY PRZEPŁYW KVS 2,5 m3/h POMPA 9 TRYBÓW ENERGOSZCZĘDNA ROZSTAW 210mm MOSIĘŻNA 4 EUROKONUSY DAMIX RPG-I-T60-2-2,5-E16

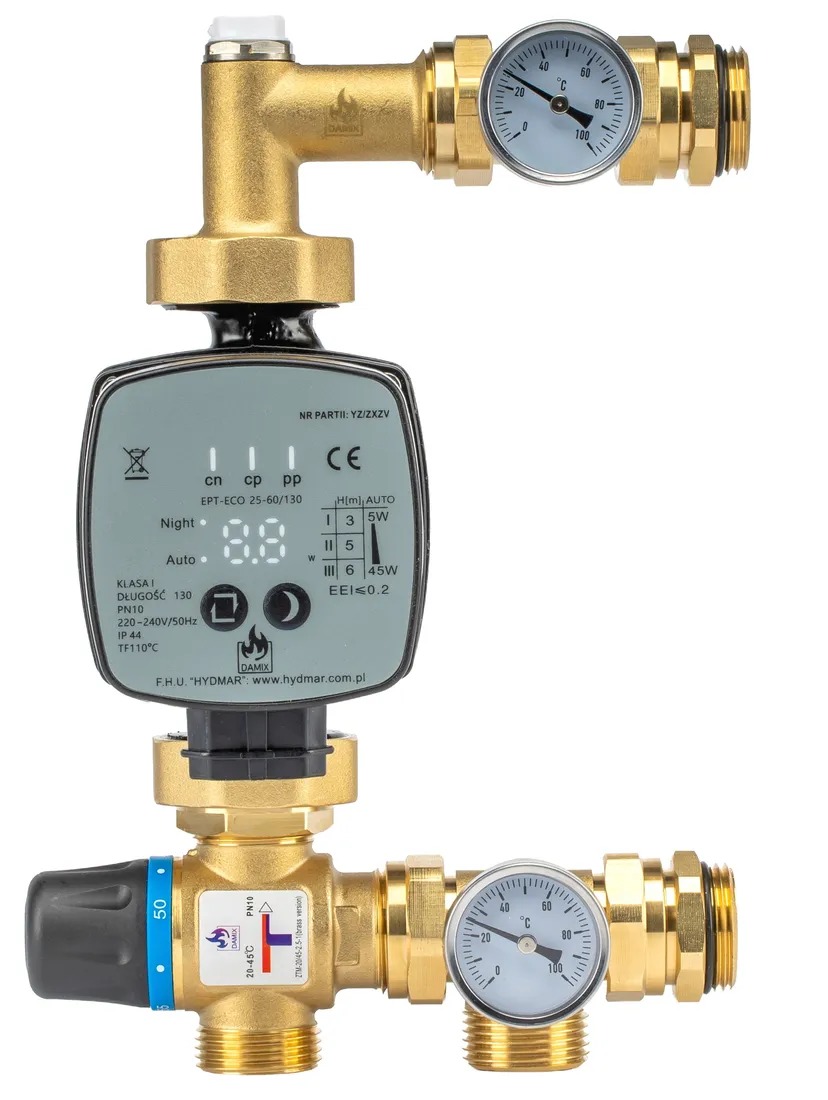

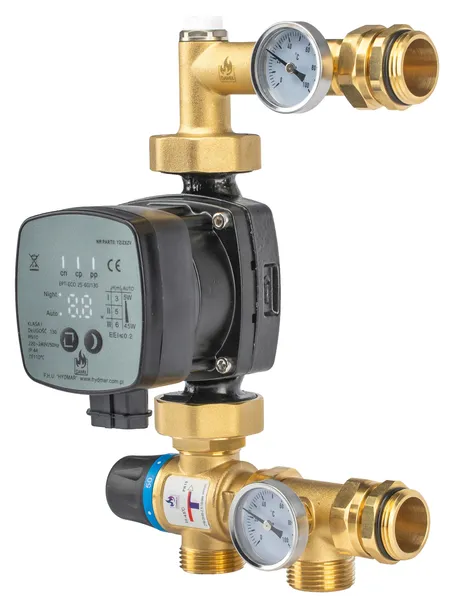

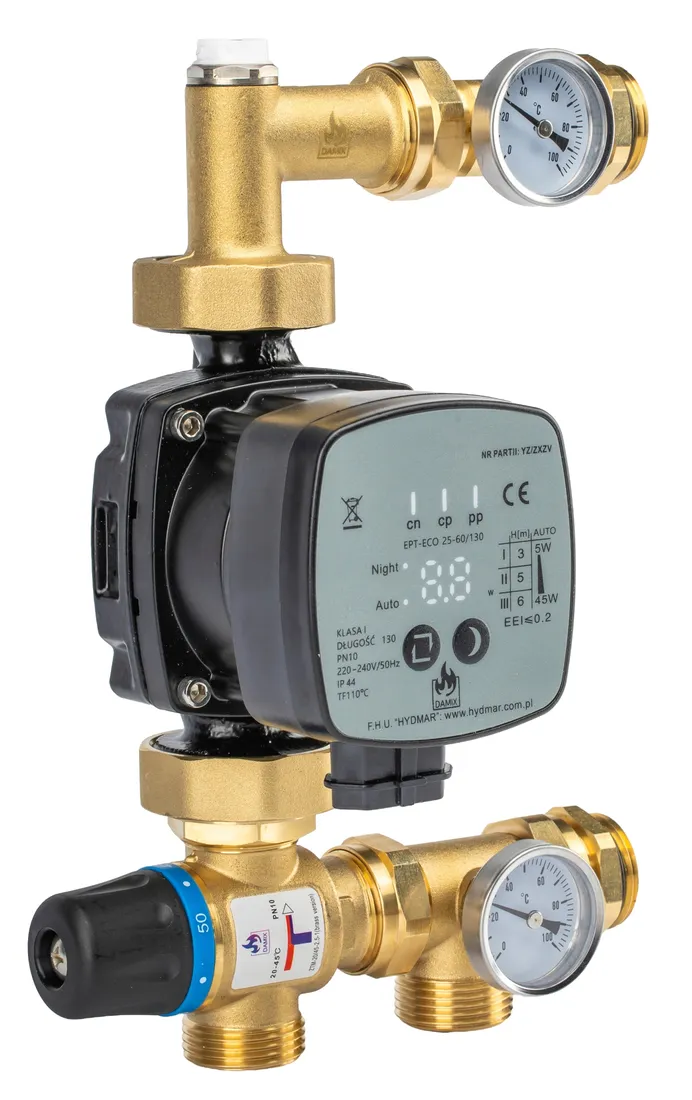

Zestaw do ogrzewania podłogowego i układów mieszanych z mosiężną grupą mieszającą DAMIX, pompą EPT-ECO 25-60/130, zaworem termostatycznym, 2-obwodowym rozdzielaczem INVENA z rotametrami, armaturą i 4 eurokonusami do rur PEX. Umożliwia regulację temperatury 20–45°C, kontrolę przepływu i montaż w szafce.
⭐ WYSOKA JAKOŚĆ I NIEZAWODNOŚĆ ⭐
⏩ Pompa obiegowa DAMIX EPT-ECO 25/60-130 – energooszczędna pompa elektroniczna, zapewniająca cichą, stabilną pracę i automatyczną regulację wydajności dla optymalnego komfortu i oszczędności energii.
⏩ Zawór trójdrożny termostatyczny ZTM-20/45-2.5-1 – stabilna regulacja temperatury w zakresie 20–45°C; Kvs 2,5 m³/h.
⏩ Mosiężna grupa mieszająca GPM-210-MOS – solidny korpus z mosiądzu; rozstaw 210 mm dopasowany do standardowych rozdzielaczy.
⏩ Rozdzielacz mosiężny INVENA PM-05-002 (2 obwody) – belki mosiężne, rotametry, wkładki termostatyczne pod siłowniki, odpowietrzniki automatyczne i ręczne, zawory spustowe w komplecie.
⏩ 4 eurokonusy DAMIX do rur PEX 16 mm – zapewniają szczelne, trwałe i szybkie połączenia instalacyjne, gotowe do natychmiastowego montażu.
⭐ FUNKCJONALNOŚĆ W SYSTEMACH OGRZEWANIA ⭐
⏩ Kompletny zestaw instalacyjny – grupa mieszająca + rozdzielacz 2‑obwodowy + 4 eurokonusy = gotowa baza do ogrzewania podłogowego i układów mieszanych.
⏩ Uniwersalny montaż – możliwość podłączenia zasilania z lewej lub prawej strony; wygodne ustawienie w szafce.
⏩ Termostatyczna regulacja temperatury – mieszacz dba o bezpieczne obniżenie temperatury zasilania obiegów podłogowych.
⏩ Kontrola przepływów – rotametry 2,5 l/min na każdym obwodzie ułatwiają zrównoważenie instalacji bez dodatkowych tabel czy przyrządów.
⏩ Zawory termostatyczne pod siłowniki – przygotowane do automatyki strefowej.
⏩ Praca z różnymi źródłami ciepła – kocioł, pompa ciepła; dopuszczalne medium z glikolem do 50%.
⏩ Mosiężne wykonanie kluczowych elementów – stabilny montaż i estetyczny wygląd całości.
⏩ Ocena właściwości użytkowych wyrobu budowlanego (KOT) dla rozdzielacza.
⭐ ZASTOSOWANIE ⭐
✅ Wodne ogrzewanie podłogowe w domach jednorodzinnych, mieszkaniach i mniejszych obiektach użytkowych.
✅ Instalacje mieszane: podłogówka + grzejniki (obniżenie temperatury w obiegu podłogowym, rozdział na pętle przez rozdzielacz 2‑obwodowy).
✅ Systemy centralnego ogrzewania z zasilaniem z kotła, pompy ciepła lub innego źródła niskotemperaturowego.
✅ Układy chłodzenia płaszczyznowego (zgodnie z parametrami pracy rozdzielacza i instalacji).
✅ Rozwiązanie dla instalatorów oczekujących kompletnego, uporządkowanego zestawu montażowego obejmującego regulację temperatury i przepływów, wraz z kompletem 4 eurokonusy do rur PEX.
⭐ DODATKOWE CECHY ⭐
✔️ Dopuszczenie glikolu do 50% – ochrona instalacji przeciwzamarzaniowa.
✔️ Termometry 0–100°C na zasilaniu i powrocie – szybka kontrola parametrów.
✔️ Automatyczne i ręczne odpowietrzniki – łatwe odpowietrzanie i serwis.
✔️ Rotametry z odczytem do 2,5 l/min – precyzyjna regulacja przepływu.
✔️ Uniwersalne przyłącza PEX/PERT 16 i EVOH 17 – kompatybilność z systemami.
✔️ Mosiężne korpusy kluczowych elementów – trwałość i estetyka.

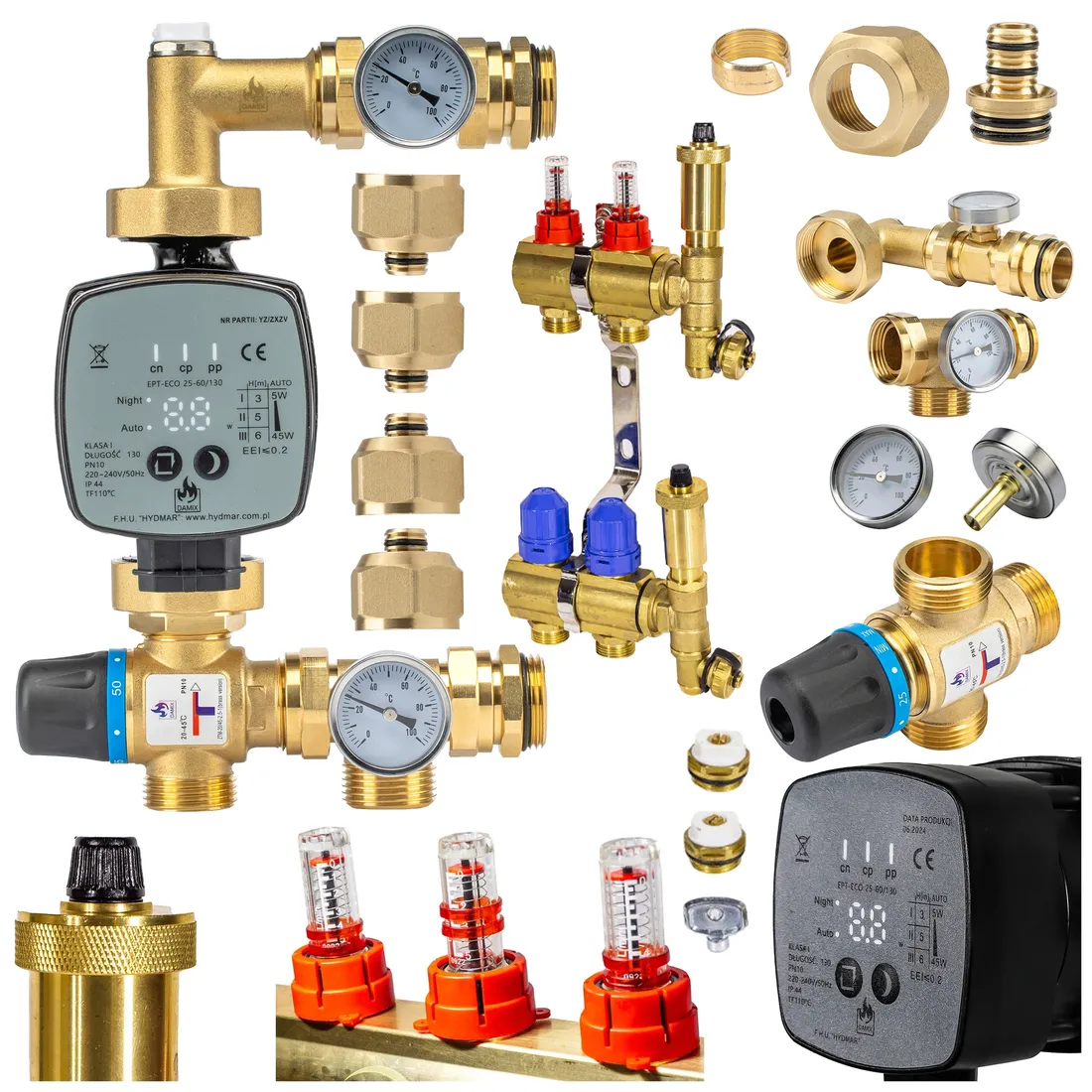

⭐ ELEMENTY WCHODZĄCE W SKŁAD MODUŁU ⭐
✔️ Grupa mieszająca DAMIX GPM-210-MOS (rozstaw 210 mm; mosiężny korpus)
✔️ Pompa obiegowa elektroniczna DAMIX EPT-ECO 25-60/130 – energooszczędna pompa cyrkulacyjna z automatycznym sterowaniem i kompaktową konstrukcją
✔️ Zawór trójdrożny termostatyczny mieszający Ø 1" GZ DN25; Kvs 2,5 m³/h; zakres 20–45°C – model: ZTM-20/45-2.5-1

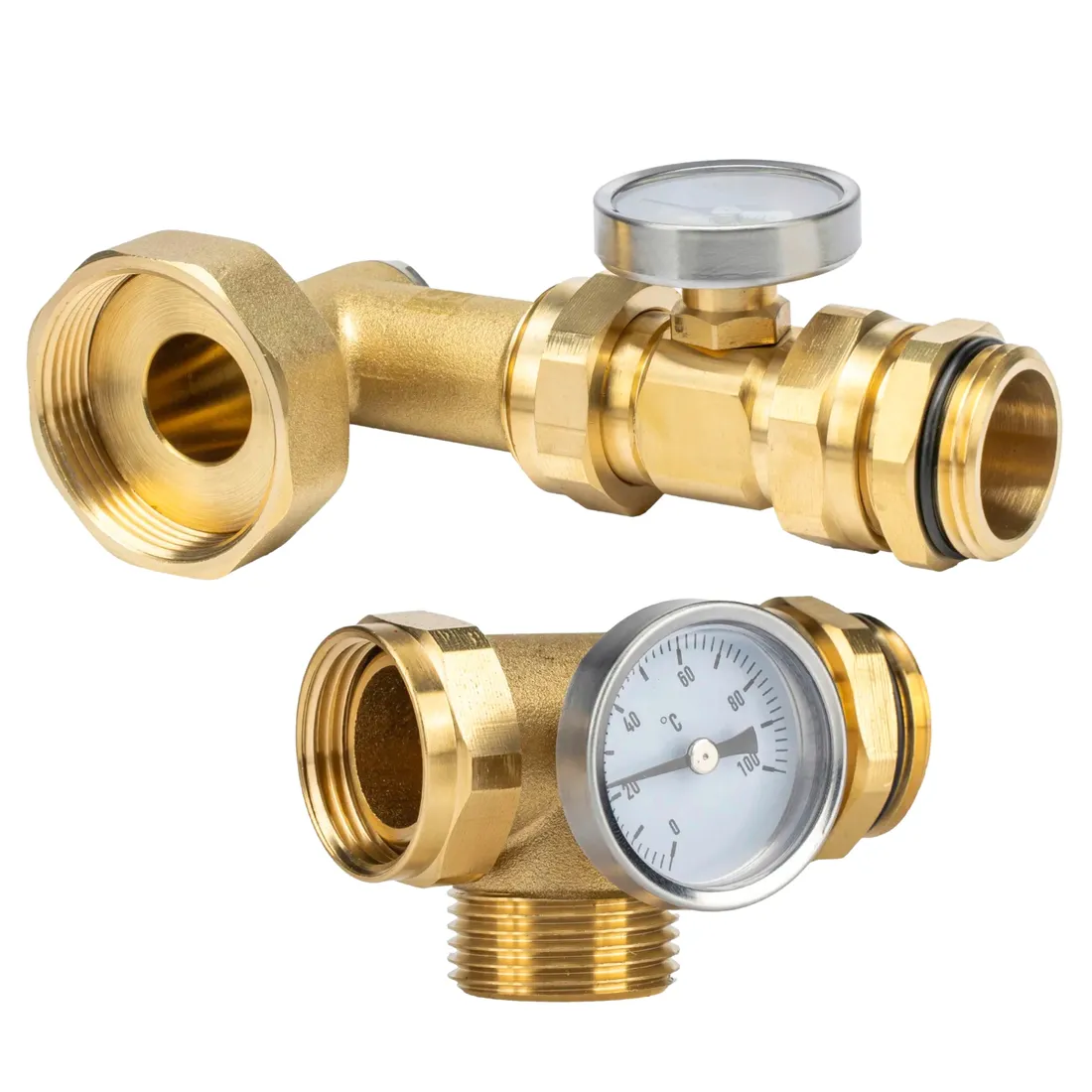

✔️ 2 × Termometr analogowy 0–100°C (kontrola temperatury zasilania/powrotu)
✔️ Rozdzielacz INVENA PM-05-002 (2 obwody):
- 2 szt. belki mosiężne
- 2 szt. uchwyty montażowe
- 2 zawory regulacyjne z rotametrami (2,5 l/min)
- 2 wkładki termostatyczne (pod siłowniki)
- 2 trójniki mosiężne
- 2 zawory spustowe
- 2 automatyczne odpowietrzniki 1/2"
- 2 ręczne odpowietrzniki 1/2"
- kluczyk do odpowietrzania
✔️ 4 eurokonusy DAMIX do rur PEX 16 mm
⭐ PARAMETRY TECHNICZNE – POMPA DAMIX EPT-ECO 25/60-130 ⭐
⚙️ Pompa elektroniczna z automatycznym dostosowaniem wydajności do potrzeb instalacji.
⚙️ Maksymalna wysokość podnoszenia: do 6 m
⚙️ Maksymalny przepływ: do 56 l/min
⚙️ Napięcie zasilania: 230 V
⚙️ Moc: zoptymalizowana, oszczędna, do 40 W (w zależności od trybu pracy)
⚙️ Rozstaw przyłączy: 130 mm
⚙️ Przyłącza: G 1½
⚙️ Maksymalne ciśnienie robocze: 10 bar
⚙️ Medium robocze: woda (dopuszczalne do 50% glikolu)
⚙️ Ilość trybów pracy: 9
⚙️ Moc: 45 W

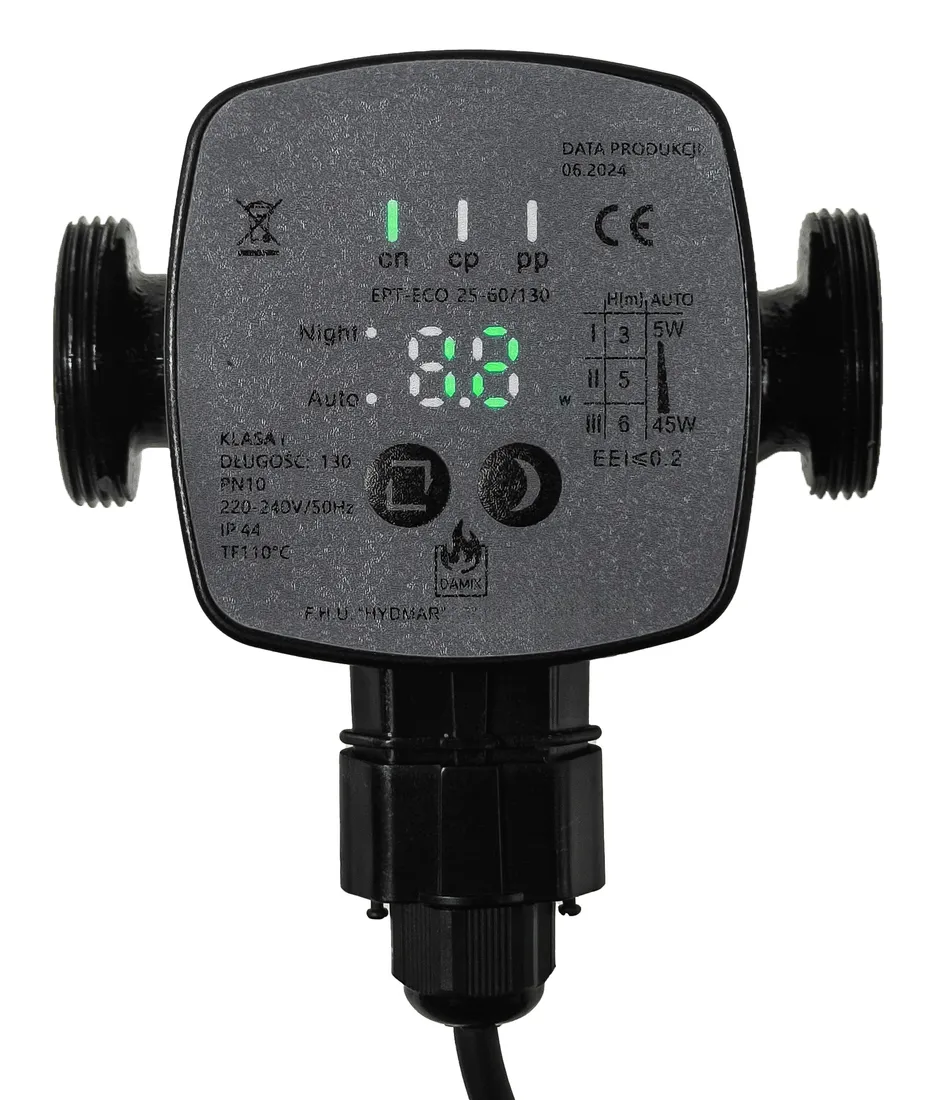

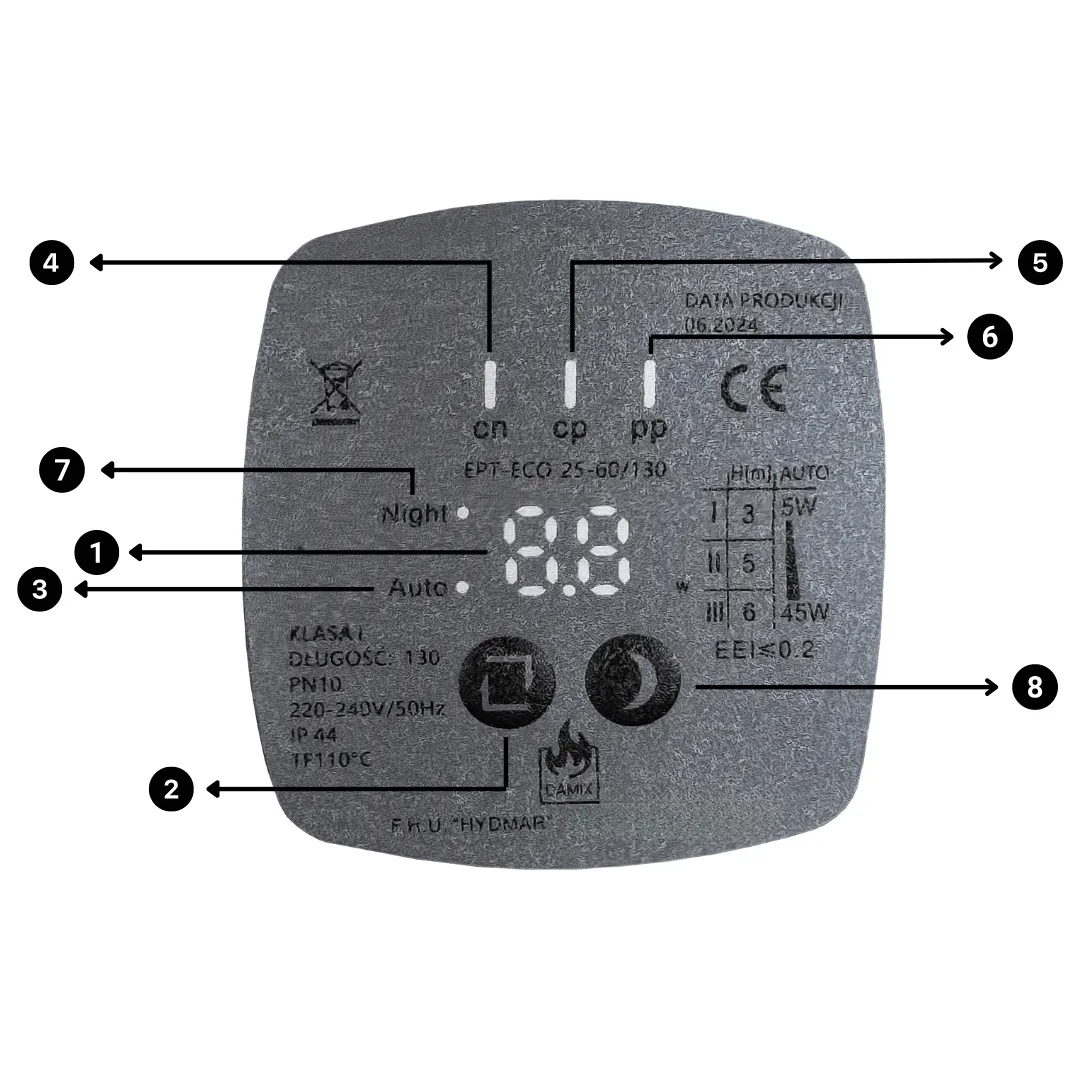

⭐ OPIS PANELU STEROWANIA ⭐
- Wyświetlacz pokazujący aktualny pobór mocy
- Przełącznik
- Tryb pracy automatycznej
- Tryb pracy na stałym biegu: I, II lub III
- Tryb pracy wg stałego ciśnienia CP1, CP2
- Tryb pracy wg ciśnienia proporcjonalnego:
- PP1, PP2
- Tryb pracy nocnej
- Włącznik trybu pracy nocnej

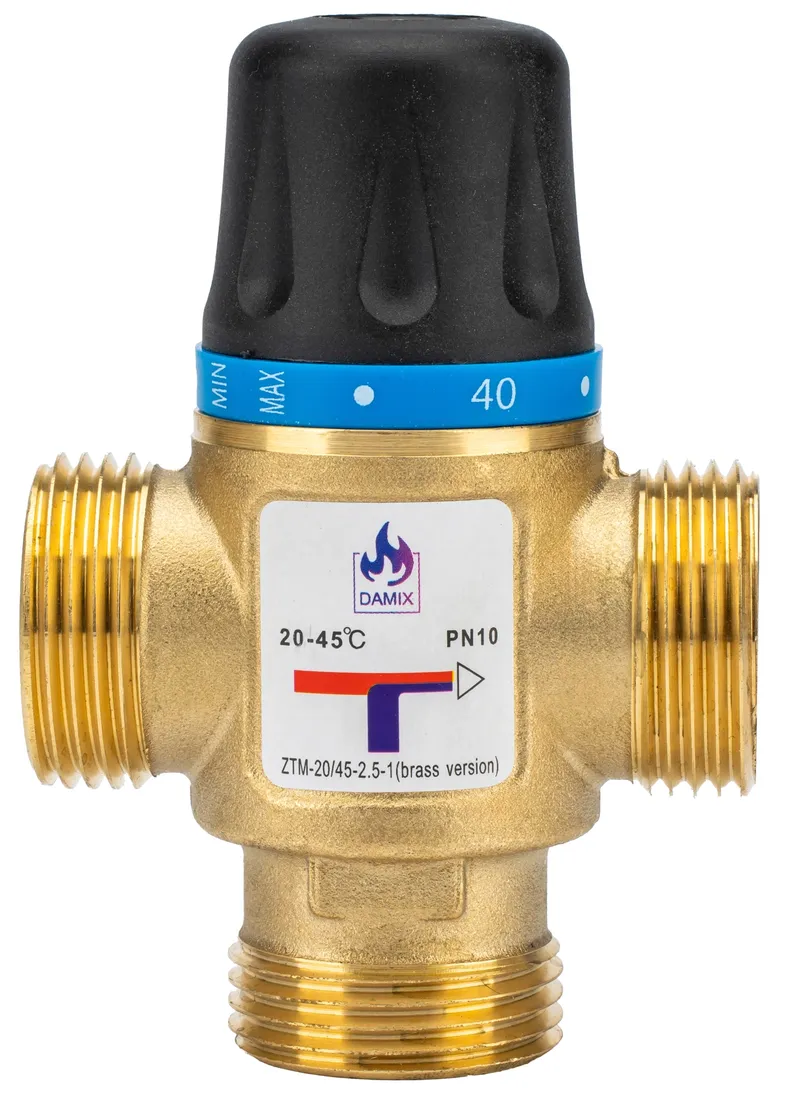

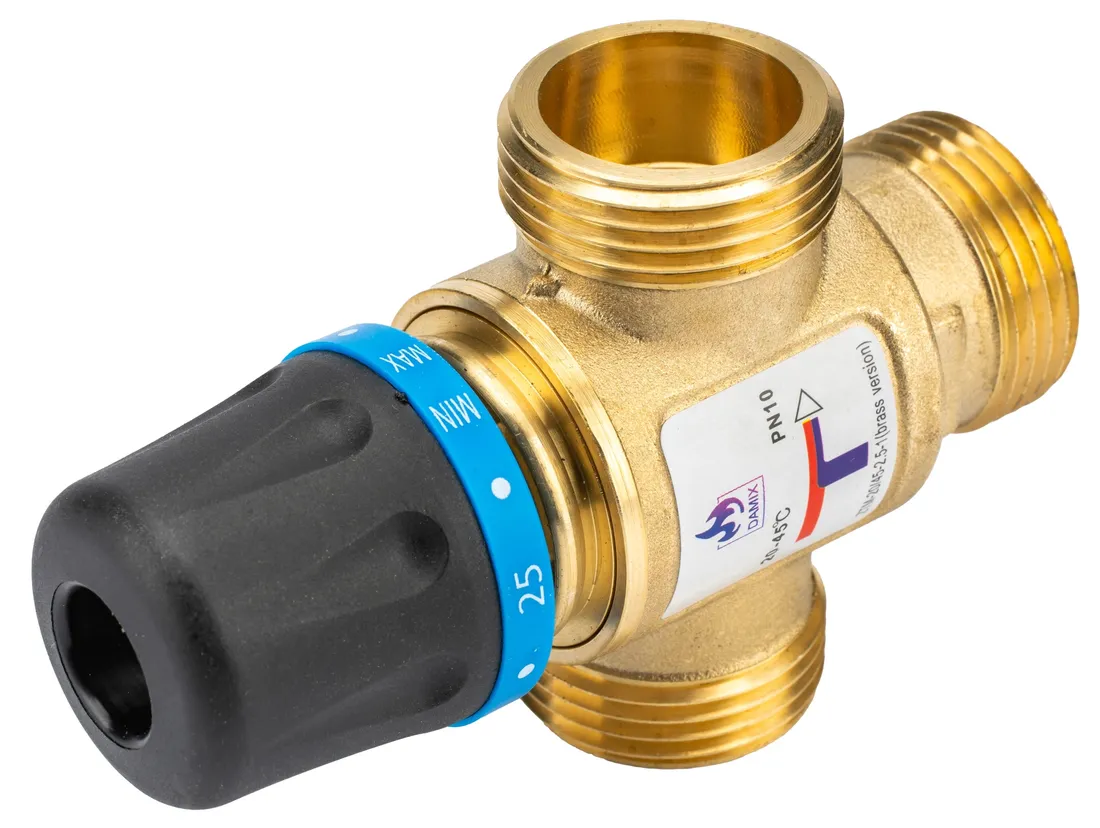

⭐ PARAMETRY TECHNICZNE – ZAWÓR MIESZAJĄCY ZTM-20/45-2.5-1 ⭐
⚙️ Zakres temperatury wyjścia: 20–45°C
⚙️ Dokładność regulacji: ±2°C
⚙️ Kvs: 2,5 m³/h
⚙️ Maksymalne ciśnienie: 10 bar
⚙️ Zalecane ciśnienie robocze: 0,5–5 bar
⚙️ Maksymalne ciśnienie różnicowe: 3 bar
⚙️ Temperatura maksymalna: 95°C

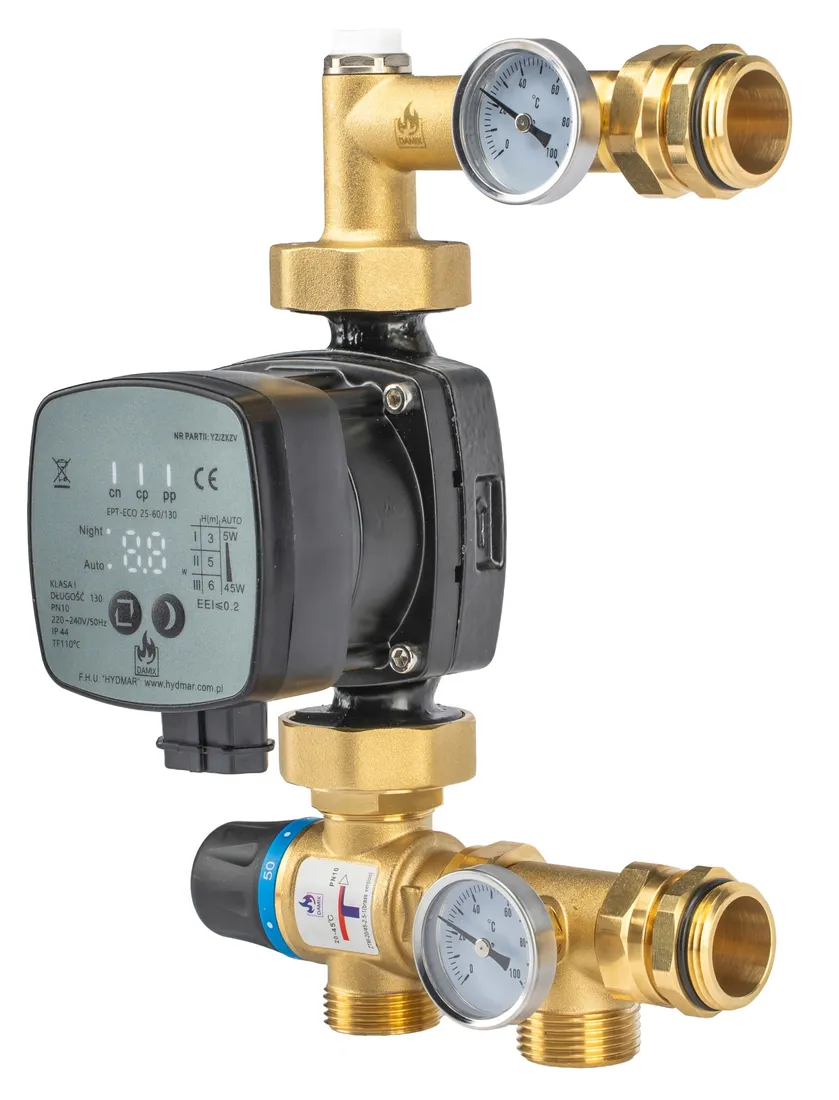

⭐ PARAMETRY TECHNICZNE – GRUPA MIESZAJĄCA GPM-210-MOS ⭐
⚙️ Przyłącze: G 1"
⚙️ Materiał korpusu: mosiądz
⚙️ Temperatura maksymalna: 95°C
⚙️ Ciśnienie robocze: statyczne – do 10 bar, dynamiczne – do 5 bar
⚙️ Rozstaw przyłączy: 210 mm
⚙️ Montaż: uniwersalny (zasilanie z lewej lub prawej strony)

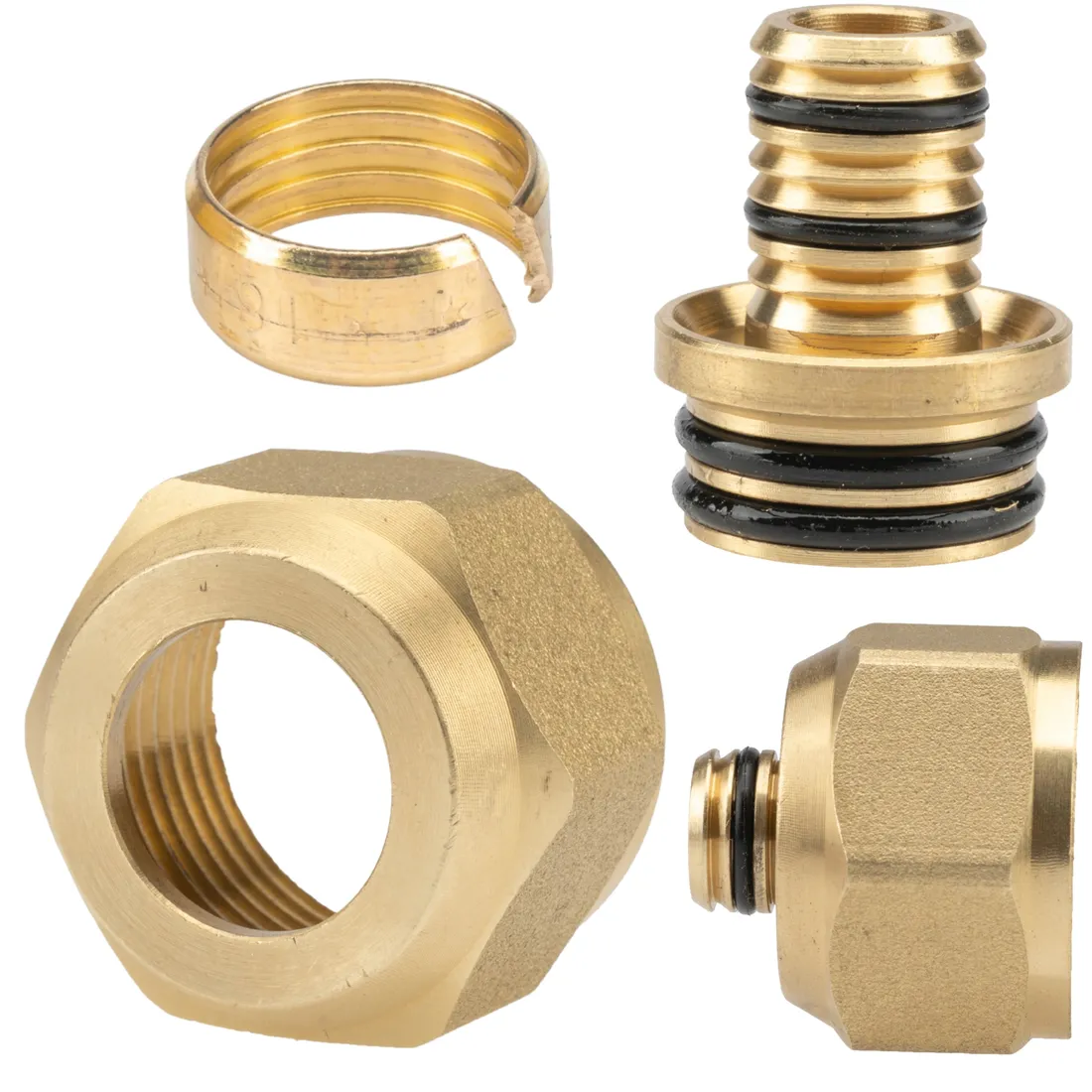

⭐ PARAMETRY TECHNICZNE – EUROKONUS DAMIX PZU-16x3/4-MOS ⭐
⚙️ Typ: złączka zaciskowa do rur PEX / ALUPEX / PERT
⚙️ Średnica rury: 16 mm
⚙️ Gwint: 3/4" wewnętrzny
⚙️ Materiał: mosiądz wysokiej jakości
⚙️ Maksymalne ciśnienie robocze: 10 bar
⚙️ Temperatura robocza: do 90°C
⚙️ Sztuk w zestawie: 4

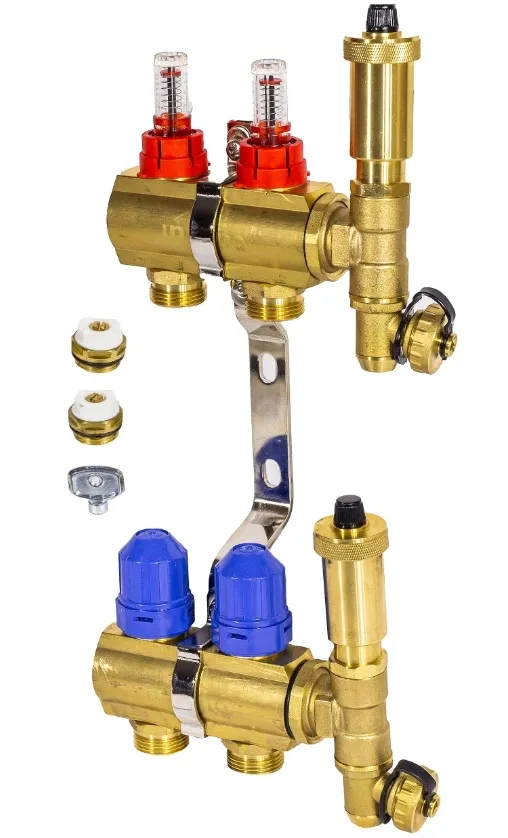

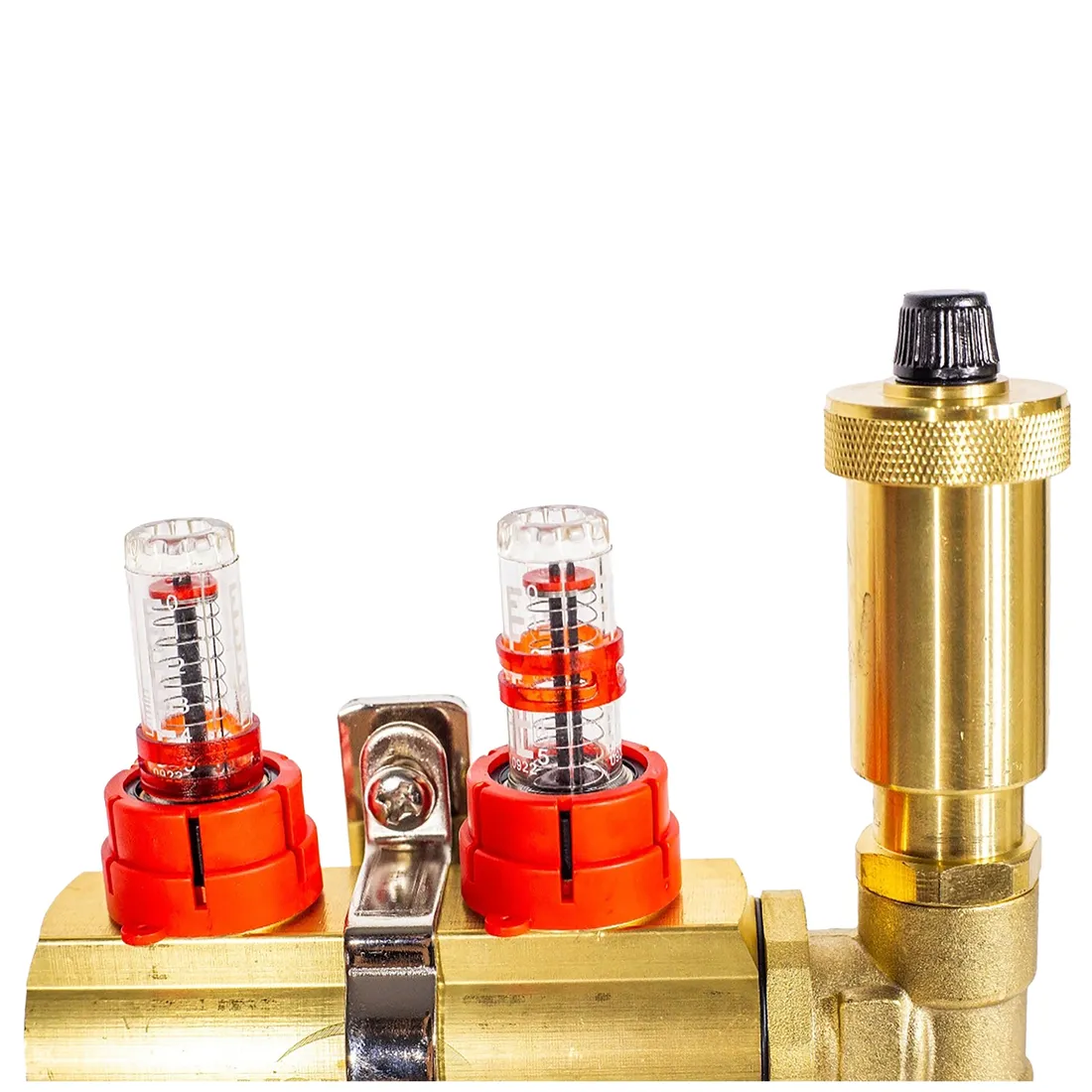

⭐ PARAMETRY TECHNICZNE – ROZDZIELACZ PODŁOGOWY INVENA PM-05-002 (2 OBWODY) ⭐
⚙️ Medium: instalacje ogrzewania / chłodzenia płaszczyznowego
⚙️ Zalecane rury: PEX / PERT 16; EVOH 17
⚙️ Współpraca: kotły grzewcze, pompy ciepła
⚙️ Dopuszczalny glikol: do 50%
⚙️ Ocena właściwości użytkowych wyrobu budowlanego: KOT
⚙️ Maksymalne ciśnienie pracy: 6 bar
⚙️ Maksymalna temperatura pracy: 90°C
⚙️ Rotametry: zakres przepływu 2,5 l/min (odczyt bezpośredni w l/min)
⚙️ Zawory regulacyjne z możliwością odcięcia przepływu; demontowalny wziernik serwisowy
⚙️ Montaż rotametrów: pionowo lub poziomo (wg potrzeb instalacji)
⭐ ZAWÓR SPUSTOWY OBROTOWY – WYBRANE DANE ⭐
➖ Konstrukcja obrotowa
➖ Ciśnienie nominalne: 6 bar
➖ Uszczelnienie przyłącza: o‑ring
➖ Maks. temperatura pracy: 90°C
➖ Materiał: mosiądz
➖ Rodzaj przyłączenia: nakrętny

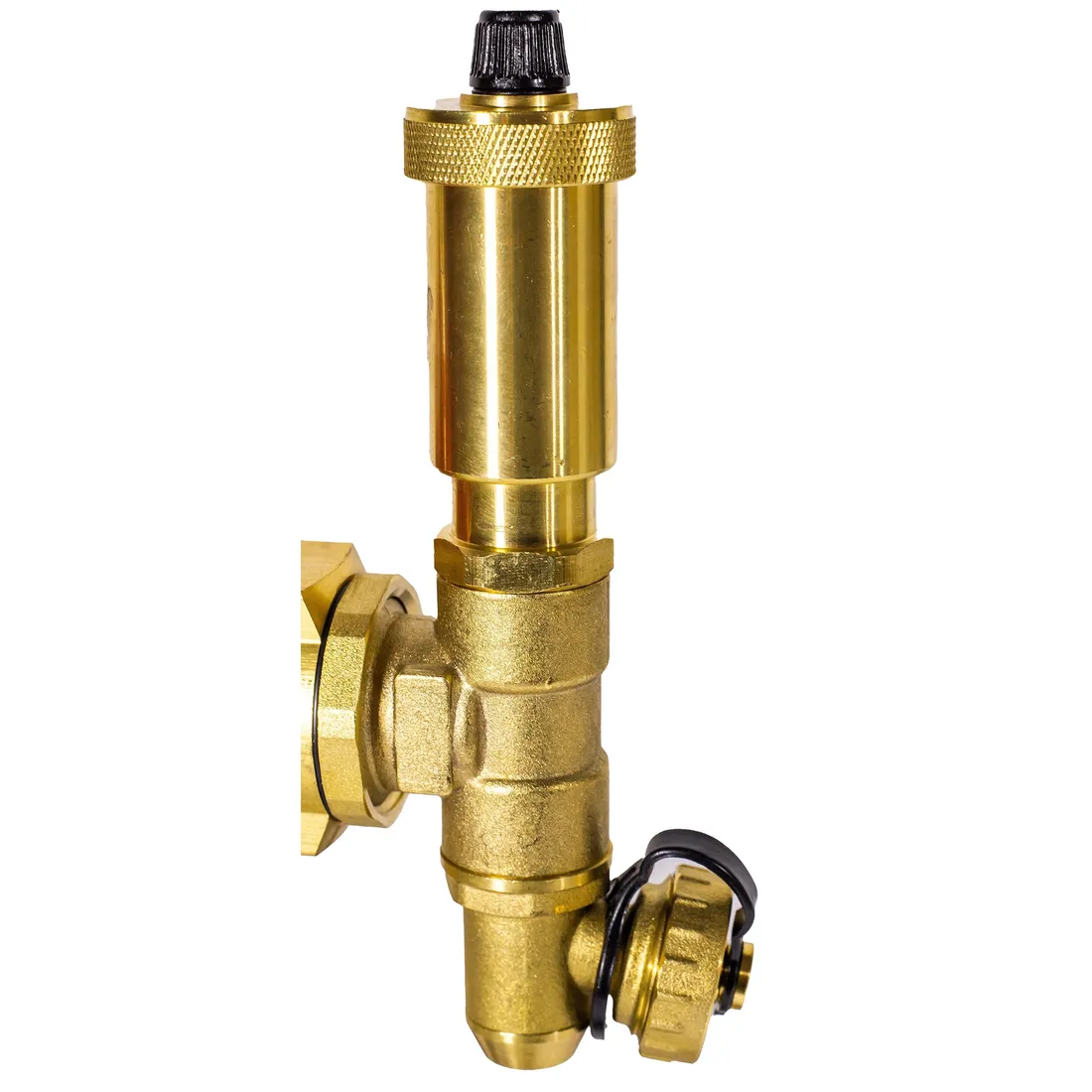

⭐ ODPOWIETRZNIK AUTOMATYCZNY PIONOWY Z ZAWOREM STOPOWYM R1/2" ⭐
➖ Do zamkniętych instalacji grzewczych / chłodzących
➖ Ciągłe usuwanie powietrza podczas pracy układu
➖ Korpus mosiężny
➖ Zawór stopowy umożliwia wymianę bez spuszczania medium

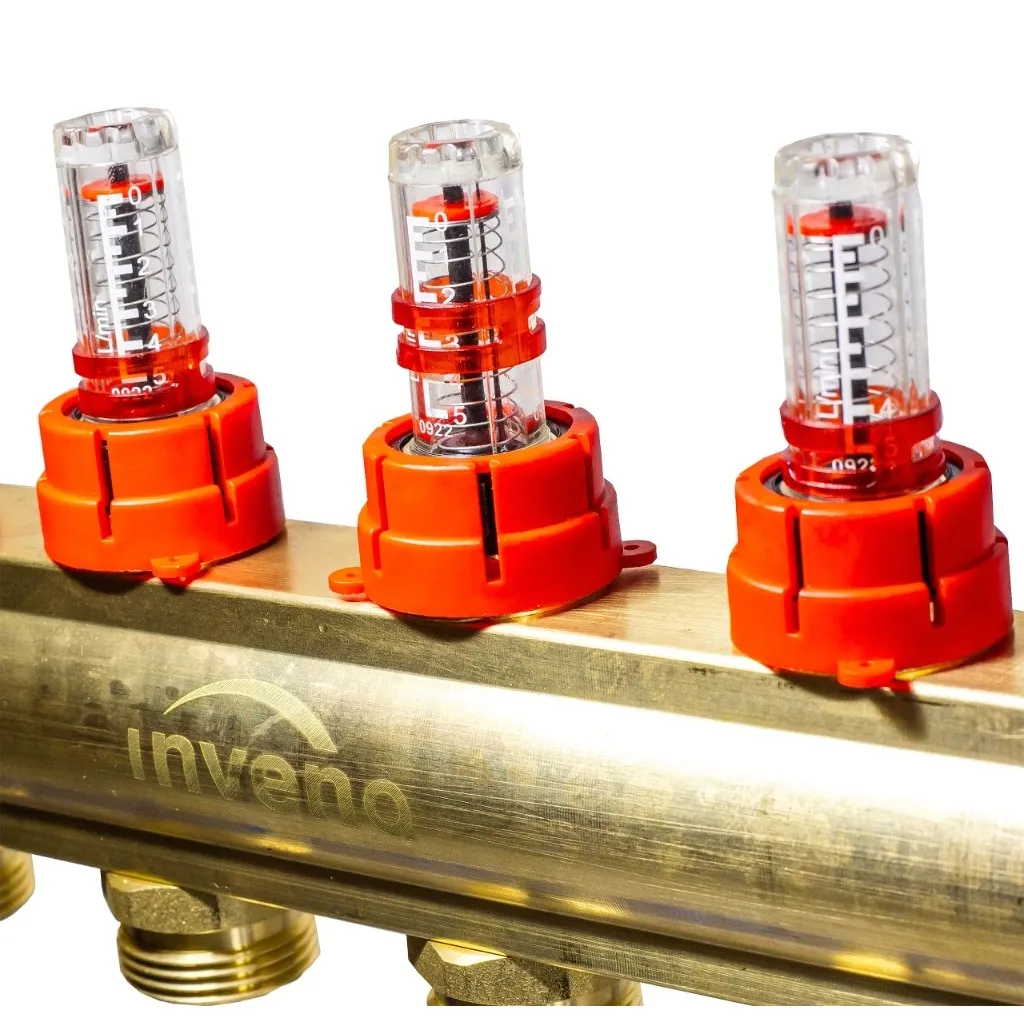

⭐ ROTAMETRY 2,5 l/min – SZYBKA REGULACJA PRZEPŁYWU ⭐
➖ Ruchomy pierścień wskaźnikowy + nypel 1/2" x 3/4" w komplecie
➖ Ustawienie przepływu bez wykresów i przyrządów pomiarowych – odczyt w l/min
➖ Zawór regulacyjny z funkcją odcięcia
➖ Demontowalny wziernik ułatwiający serwis
➖ Montaż w pionie lub poziomie
Wybierz kompletny zestaw DAMIX + INVENA + 4 eurokonusy do rur PEX – uporządkowany montaż, kontrola temperatury i przepływów w jednym układzie!
