ROZDZIELACZ DO OGRZEWANIA PODŁOGOWEGO 2 OBWODOWY Z POMPĄ 25-60/130 20-45°C

ROZDZIELACZ DO OGRZEWANIA PODŁOGOWEGO 2 OBWODOWY Z POMPĄ 25-60/130 20-45°C REGULACJA TEMPERATURY ZWIĘKSZONY PRZEPŁYW KVS 2,5 m3/h POMPA 9 TRYBÓW ENERGOSZCZĘDNA ROZSTAW 210mm MOSIĘŻNA DAMIX RPG-I-T60-2-2,5

Zestaw do ogrzewania podłogowego i układów mieszanych z mosiężną grupą mieszającą DAMIX, pompą elektroniczną energooszczędną EPT-ECO 25-60/130, zaworem termostatycznym oraz 2-obwodowym rozdzielaczem INVENA z rotametrami i armaturą. Umożliwia regulację temperatury (20–45°C), kontrolę przepływu i montaż w szafce.

⭐ WYSOKA JAKOŚĆ I NIEZAWODNOŚĆ ⭐

⏩ Pompa obiegowa DAMIX EPT-ECO 25/60-130 – energooszczędna pompa elektroniczna, zapewniająca cichą, stabilną pracę i automatyczną regulację wydajności dla optymalnego komfortu i oszczędności energii.

⏩ Zawór trójdrożny termostatyczny ZTM-20/45-2.5-1 – stabilna regulacja temperatury w zakresie 20–45°C; Kvs 2,5 m³/h.

⏩ Mosiężna grupa mieszająca GPM-210-MOS – solidny korpus z mosiądzu; rozstaw 210 mm dopasowany do standardowych rozdzielaczy.

⏩ Rozdzielacz mosiężny INVENA PM-05-002 (2 obwodów) – belki mosiężne, rotametry, wkładki termostatyczne pod siłowniki, odpowietrzniki automatyczne i ręczne, zawory spustowe w komplecie.

⭐ FUNKCJONALNOŚĆ W SYSTEMACH OGRZEWANIA ⭐

⏩ Kompletny zestaw instalacyjny – grupa mieszająca + rozdzielacz 2‑obwodowy = gotowa baza do ogrzewania podłogowego i układów mieszanych.

⏩ Uniwersalny montaż – możliwość podłączenia zasilania z lewej lub prawej strony; wygodne ustawienie w szafce.

⏩ Termostatyczna regulacja temperatury – mieszacz dba o bezpieczne obniżenie temperatury zasilania obiegów podłogowych.

⏩ Kontrola przepływów – rotametry 2,5 l/min na każdym obwodzie ułatwiają zrównoważenie instalacji bez dodatkowych tabel czy przyrządów.

⏩ Zawory termostatyczne pod siłowniki – przygotowane do automatyki strefowej.

⏩ Praca z różnymi źródłami ciepła – kocioł, pompa ciepła; dopuszczalne medium z glikolem do 50%.

⏩ Mosiężne wykonanie kluczowych elementów – stabilny montaż i estetyczny wygląd całości.

⏩ Ocena właściwości użytkowych wyrobu budowlanego (KOT) dla rozdzielacza.

⭐ ZASTOSOWANIE ⭐

✅ Wodne ogrzewanie podłogowe w domach jednorodzinnych, mieszkaniach i mniejszych obiektach użytkowych.

✅ Instalacje mieszane: podłogówka + grzejniki (obniżenie temperatury w obiegu podłogowym, rozdział na pętle przez rozdzielacz 2‑obwodowy).

✅ Systemy centralnego ogrzewania z zasilaniem z kotła, pompy ciepła lub innego źródła niskotemperaturowego.

✅ Układy chłodzenia płaszczyznowego (zgodnie z parametrami pracy rozdzielacza i instalacji).

✅ Rozwiązanie dla instalatorów oczekujących kompletnego, uporządkowanego zestawu montażowego obejmującego regulację temperatury i przepływów.

⭐ DODATKOWE CECHY ⭐

✔️ Dopuszczenie glikolu do 50% – ochrona instalacji przeciwzamarzaniowa.

✔️ Termometry 0–100°C na zasilaniu i powrocie – szybka kontrola parametrów.

✔️ Automatyczne i ręczne odpowietrzniki – łatwe odpowietrzanie i serwis.

✔️ Rotametry z odczytem do 2,5 l/min – precyzyjna regulacja przepływu.

✔️ Uniwersalne przyłącza PEX/PERT 16 i EVOH 17 – kompatybilność z systemami.

✔️ Mosiężne korpusy kluczowych elementów – trwałość i estetyka.

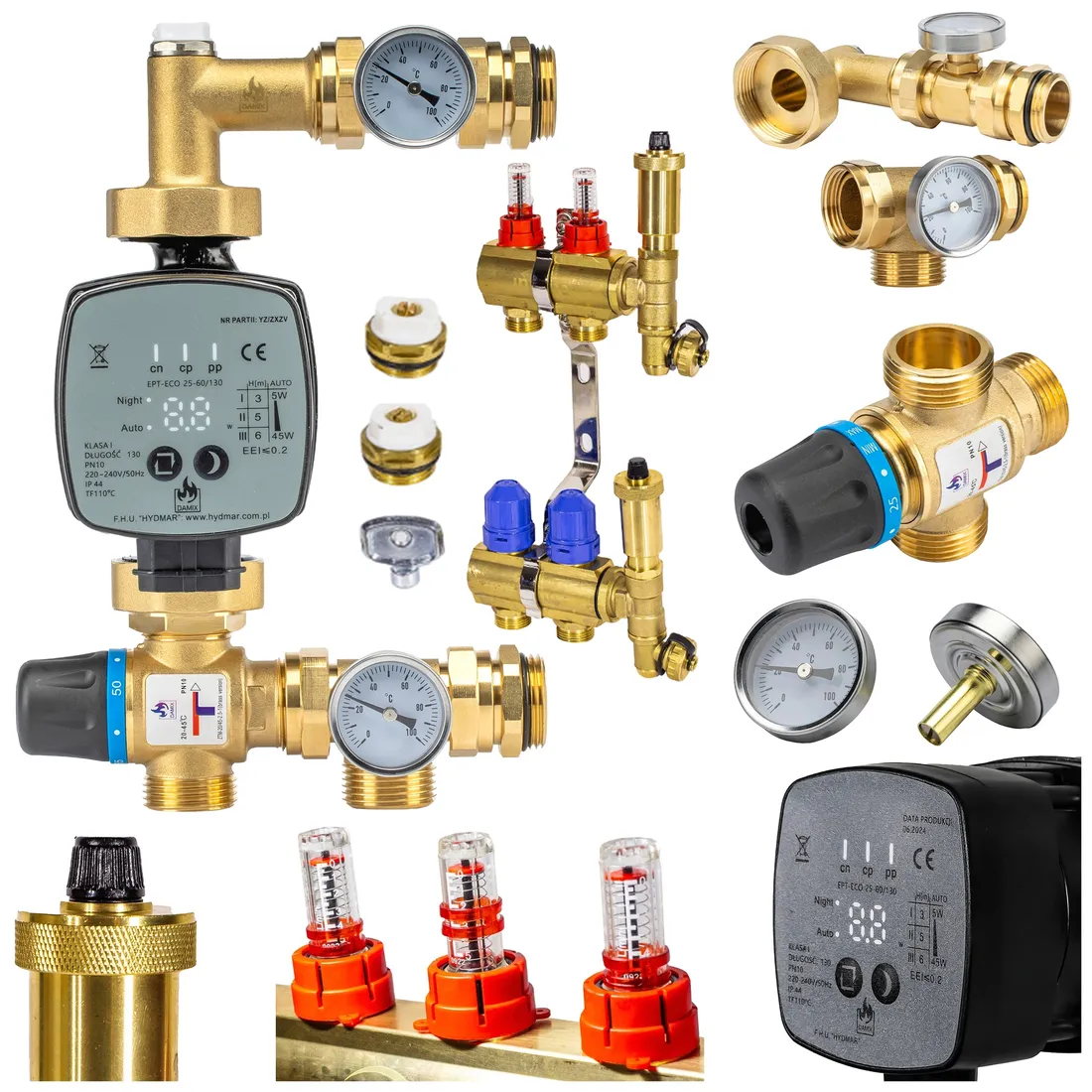

⭐ ELEMENTY WCHODZĄCE W SKŁAD MODUŁU ⭐

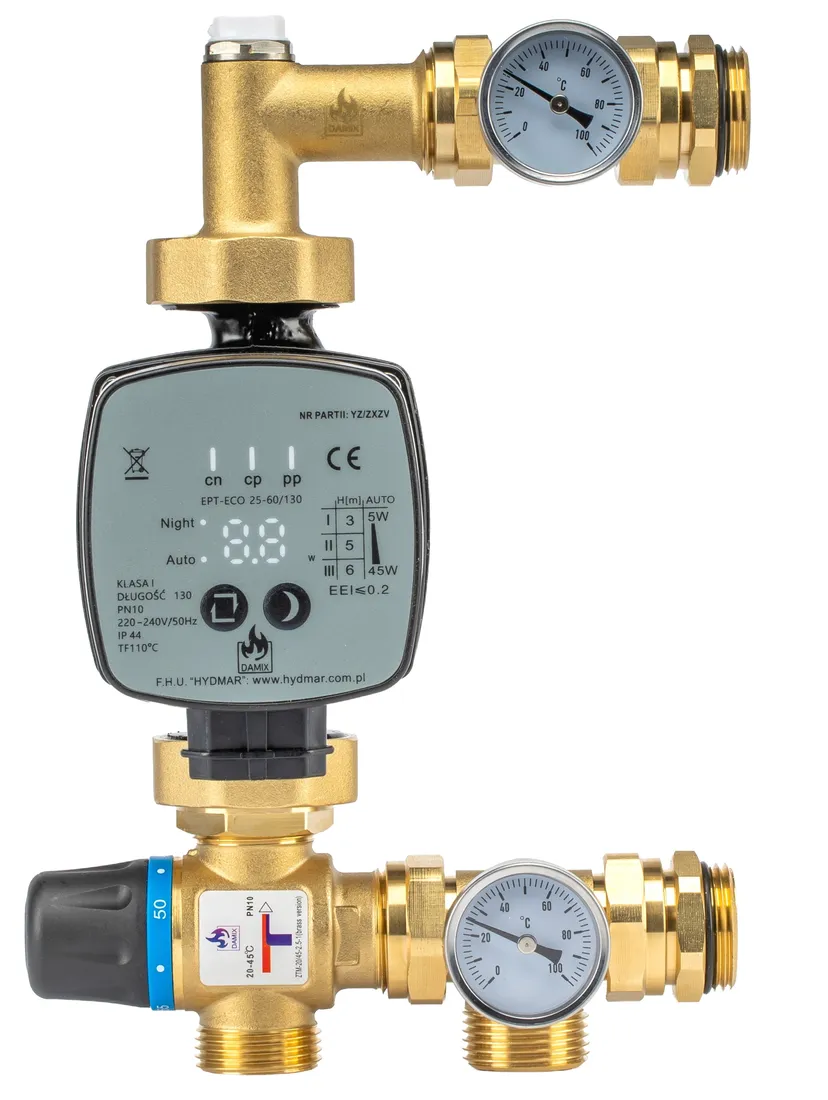

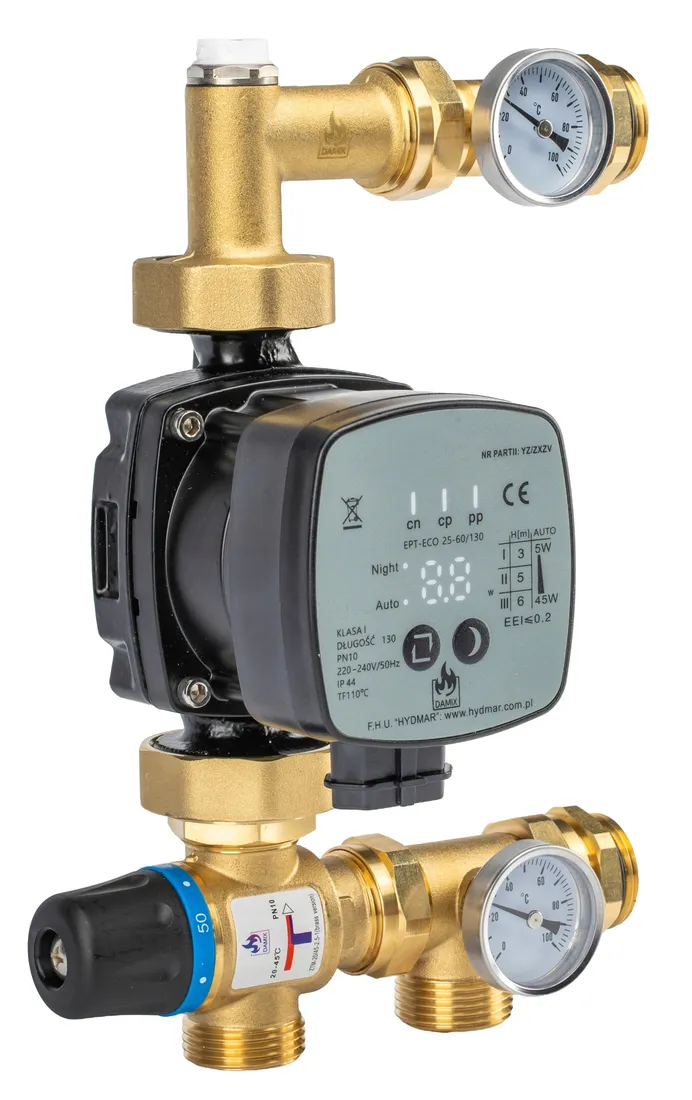

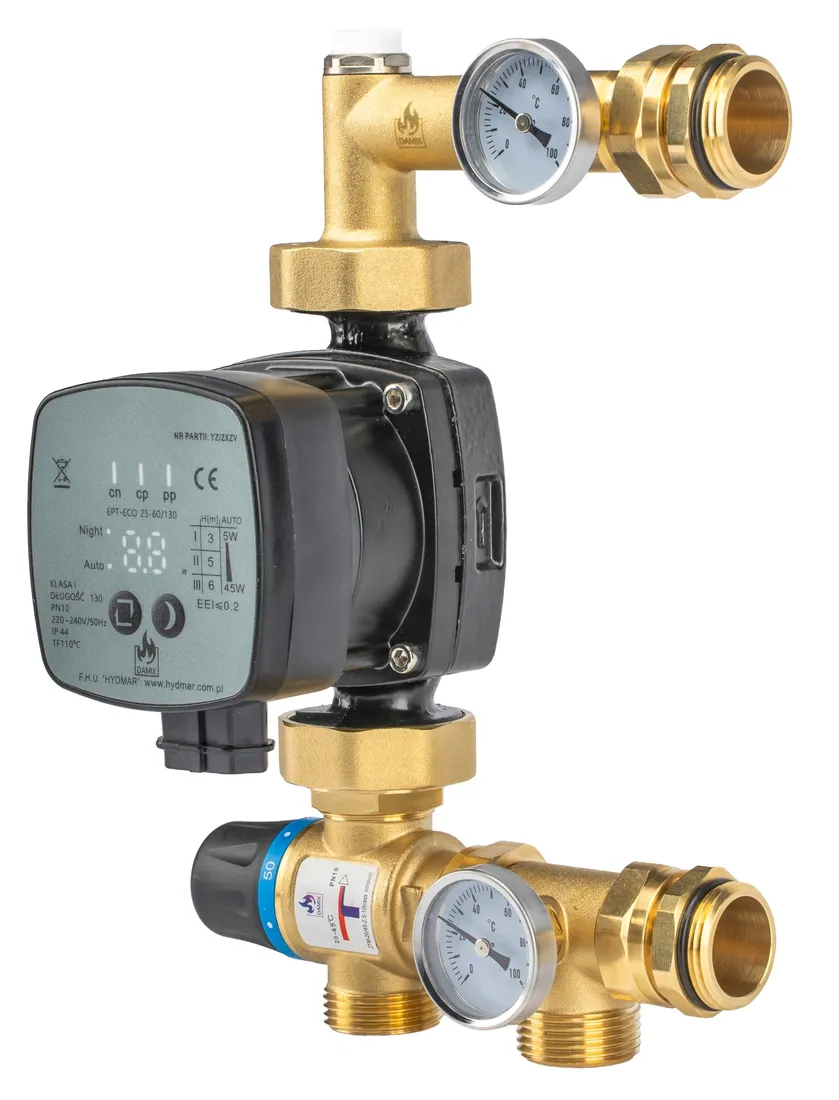

✔️ Grupa mieszająca DAMIX GPM-210-MOS (rozstaw 210 mm; mosiężny korpus)

✔️ Pompa obiegowa elektroniczna DAMIX EPT-ECO 25-60/130 – energooszczędna pompa cyrkulacyjna z automatycznym sterowaniem i kompaktową konstrukcją

✔️ Zawór trójdrożny termostatyczny mieszający Ø 1" GZ DN25; Kvs 2,5 m³/h; zakres 20–45°C – model: ZTM-20/45-2.5-1

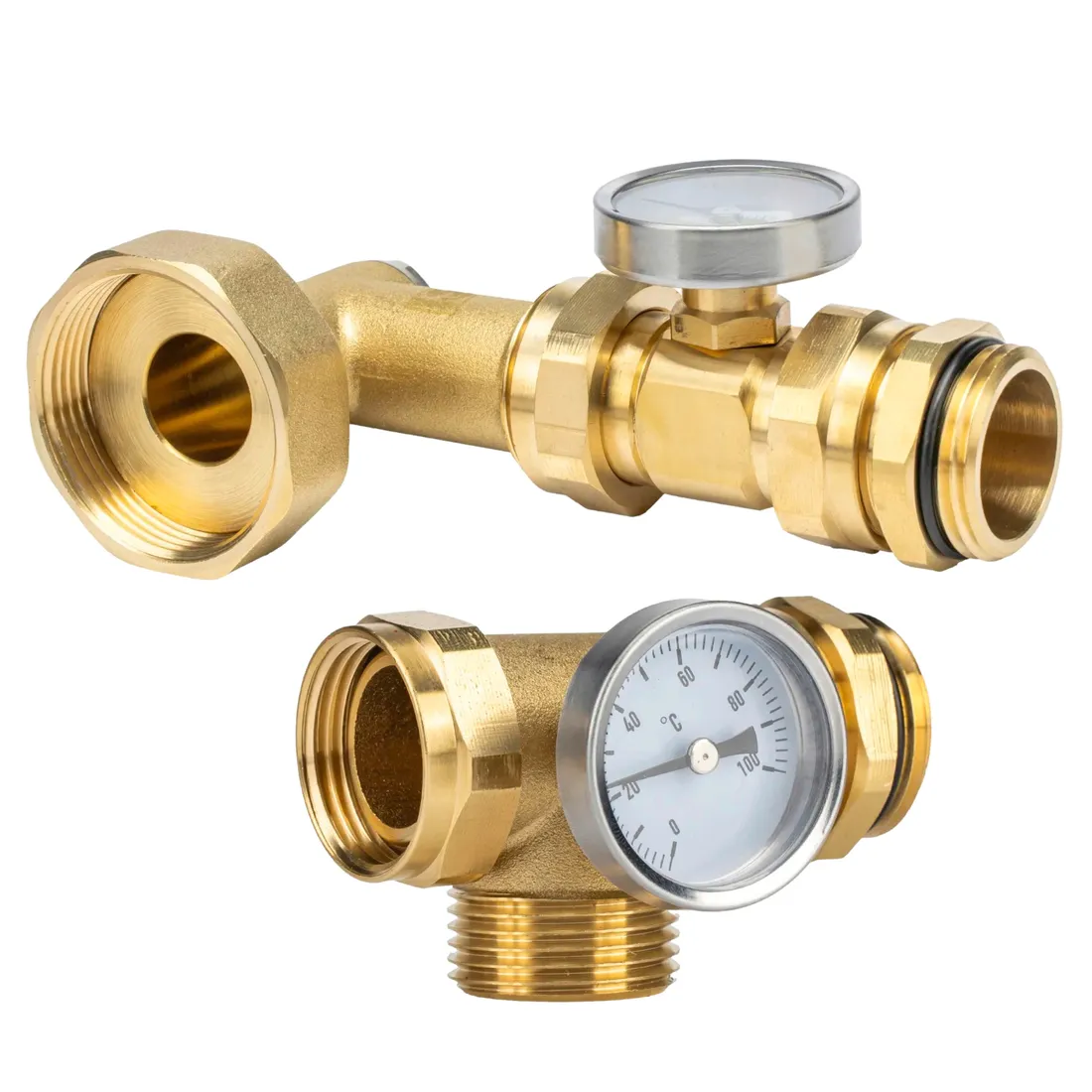

✔️ 2 × Termometr analogowy 0–100°C (kontrola temperatury zasilania/powrotu)

✔️ Rozdzielacz INVENA PM-05-002 (2 obwodów):

- 2 szt. belki mosiężne

- 2 szt. uchwyty montażowe

- 2 zawory regulacyjne z rotametrami (2,5 l/min)

- 2 wkładki termostatyczne (pod siłowniki)

- 2 trójniki mosiężne

- 2 zawory spustowe

- 2 automatyczne odpowietrzniki 1/2"

- 2 ręczne odpowietrzniki 1/2"

- kluczyk do odpowietrzania

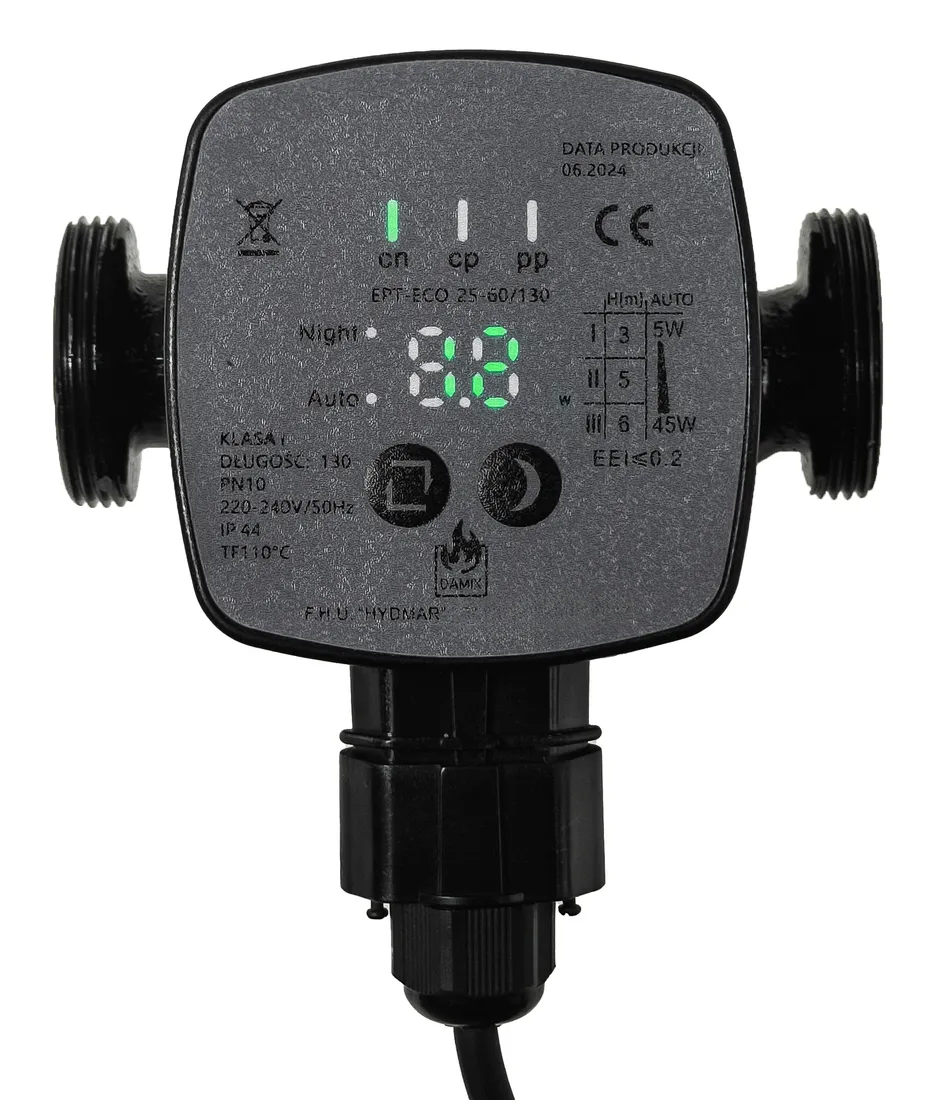

⭐ PARAMETRY TECHNICZNE – POMPA DAMIX EPT-ECO 25/60-130 ⭐

⚙️ Pompa elektroniczna z automatycznym dostosowaniem wydajności do potrzeb instalacji.

⚙️ Maksymalna wysokość podnoszenia: do 6 m

⚙️ Maksymalny przepływ: do 56 l/min

⚙️ Napięcie zasilania: 230 V

⚙️ Moc: zoptymalizowana, oszczędna, do 40 W (w zależności od trybu pracy)

⚙️ Rozstaw przyłączy: 130 mm

⚙️ Przyłącza: G 1½

⚙️ Maksymalne ciśnienie robocze: 10 bar

⚙️ Medium robocze: woda (dopuszczalne do 50% glikolu).

⚙️ Ilość trybów pracy: 9

⚙️ Moc: 45 W

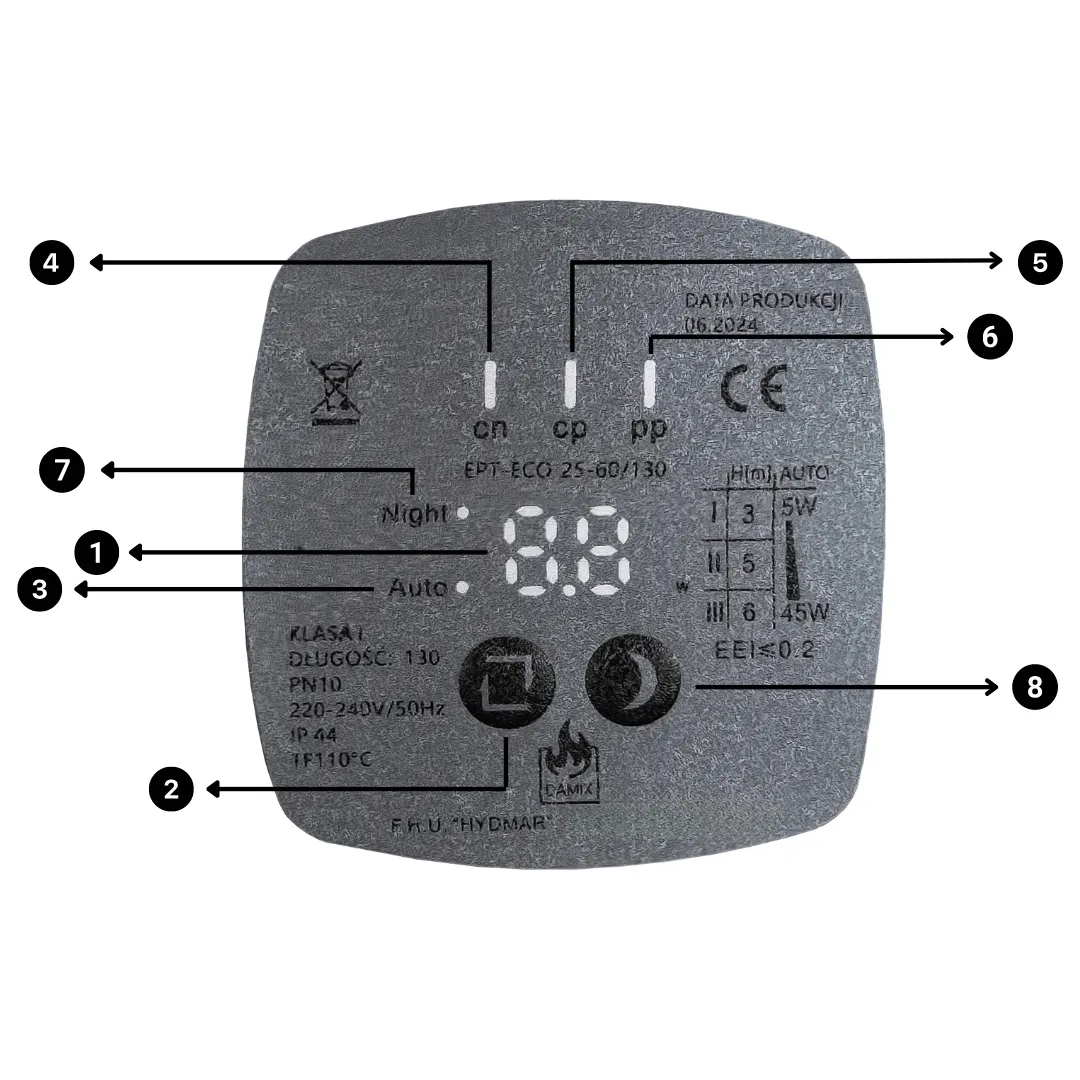

⭐ OPIS PANELU STREROWANIA ⭐

1. Wyświetlacz pokazjący aktualny pobór mocy

2. Przełącznik

3. Tryb pracy automatycznej

4. Tryb pracy na stałym biegu: I, II lub III

5. Tryb pracy wg stałego ciśnienia CP1, CP2

6. Tryb pracy wg ciśnienia proporcjonalnego: PP1, PP2

7. Tryb pracy nocnej

8. Włącznik trybu pracy nocnej

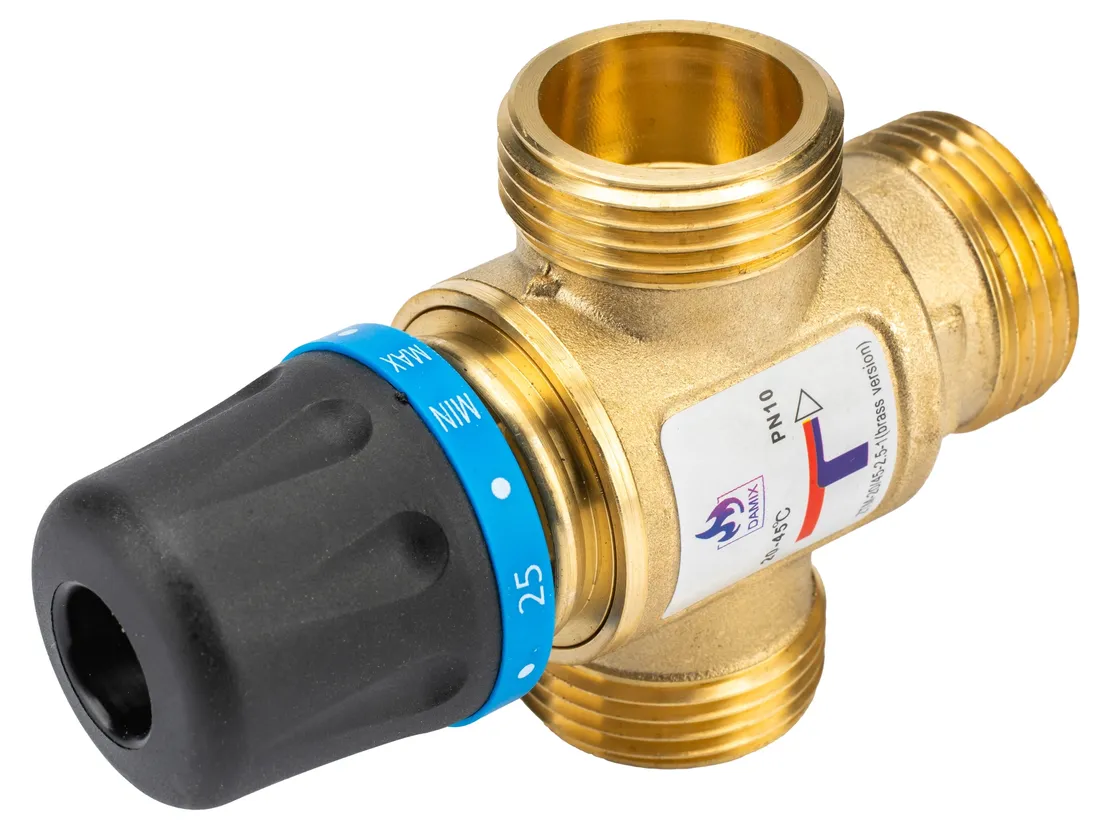

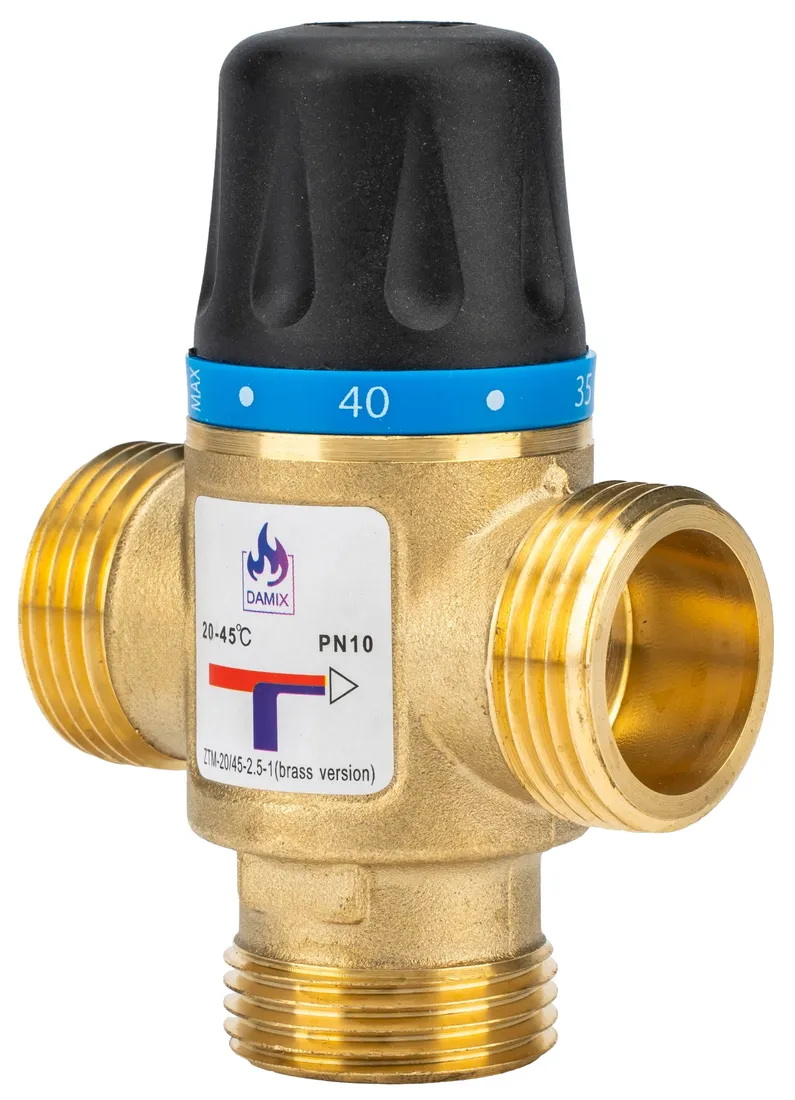

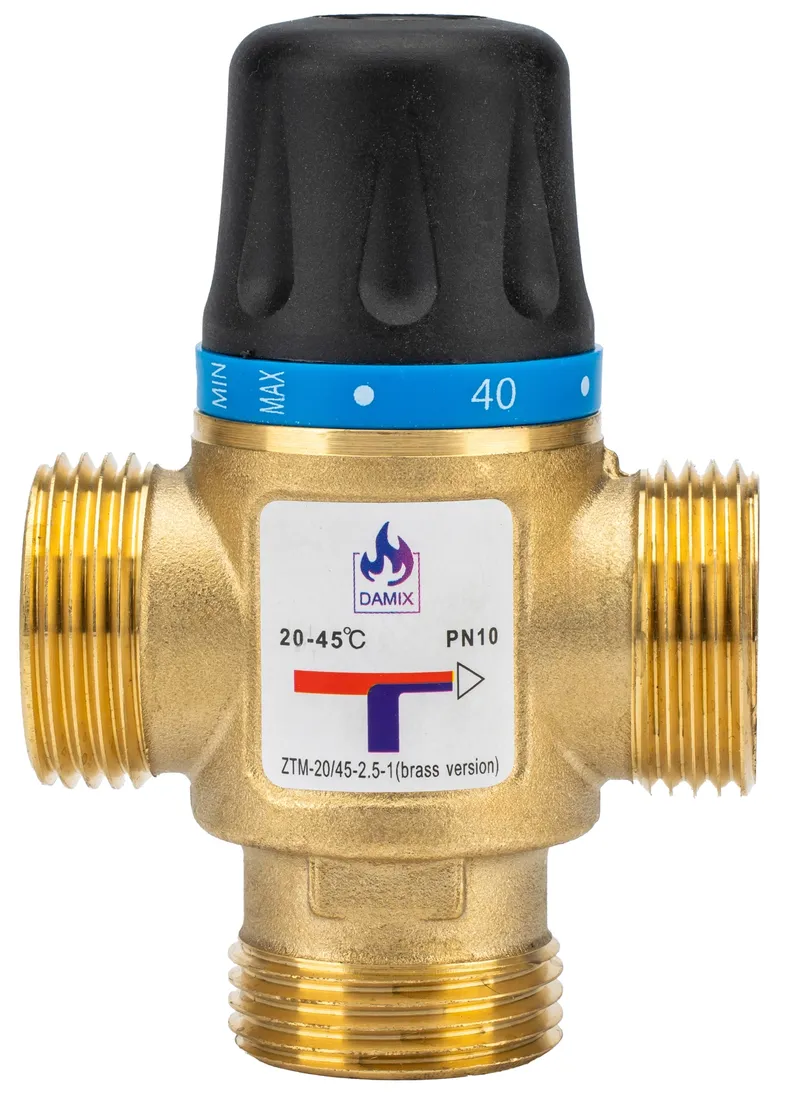

⭐ PARAMETRY TECHNICZNE – ZAWÓR MIESZAJĄCY ZTM-20/45-2.5-1 ⭐

⚙️ Zakres temperatury wyjścia: 20–45°C

⚙️ Dokładność regulacji: ±2°C

⚙️ Kvs: 2,5 m³/h

⚙️ Maksymalne ciśnienie: 10 bar

⚙️ Zalecane ciśnienie robocze: 0,5–5 bar

⚙️ Maksymalne ciśnienie różnicowe: 3 bar

⚙️ Temperatura maksymalna: 95°C

⭐ PARAMETRY TECHNICZNE – GRUPA MIESZAJĄCA GPM-210-MOS ⭐

⚙️ Przyłącze: G 1"

⚙️ Materiał korpusu: mosiądz

⚙️ Temperatura maksymalna: 95°C

⚙️ Ciśnienie robocze: statyczne – do 10 bardynamiczne – do 5 bar

⚙️ Rozstaw przyłączy: 210 mm

⚙️ Montaż: uniwersalny (zasilanie z lewej lub prawej strony)

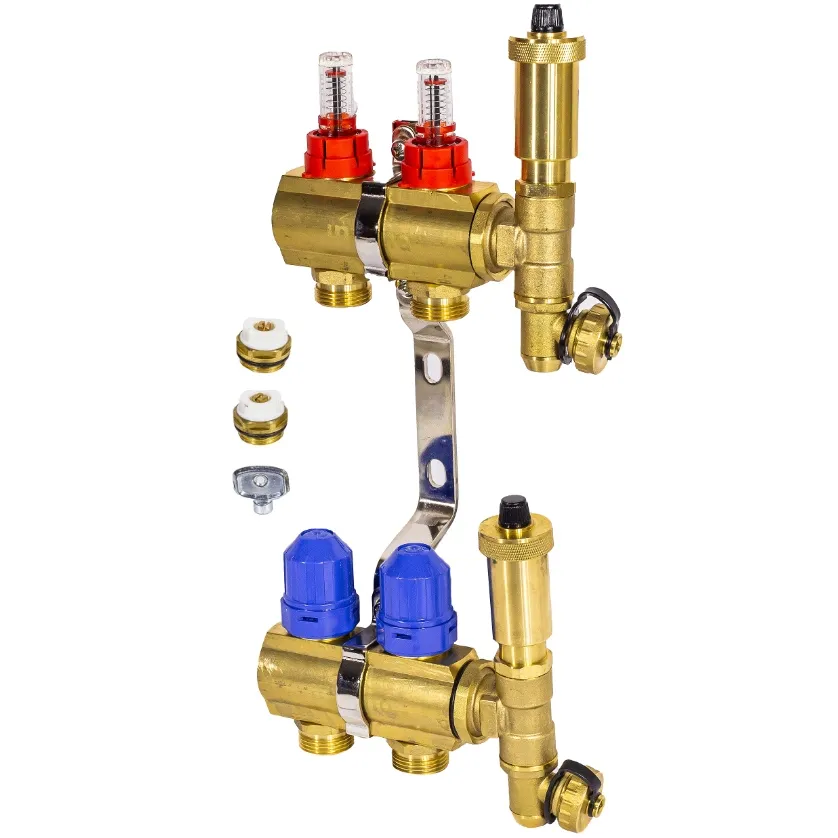

⭐ PARAMETRY TECHNICZNE – ROZDZIELACZ PODŁOGOWY INVENA PM-05-002 (2 OBWODY) ⭐

⚙️ Medium: instalacje ogrzewania / chłodzenia płaszczyznowego

⚙️ Zalecane rury: PEX / PERT 16; EVOH 17

⚙️ Współpraca: kotły grzewcze, pompy ciepła

⚙️ Dopuszczalny glikol: do 50%

⚙️ Ocena właściwości użytkowych wyrobu budowlanego: KOT

⚙️ Maksymalne ciśnienie pracy: 6 bar

⚙️ Maksymalna temperatura pracy: 90°C

⚙️ Rotametry: zakres przepływu 2,5 l/min (odczyt bezpośredni w l/min)

⚙️ Zawory regulacyjne z możliwością odcięcia przepływu; demontowalny wziernik serwisowy

⚙️ Montaż rotametrów: pionowo lub poziomo (wg potrzeb instalacji)

⭐ ZAWÓR SPUSTOWY OBROTOWY – WYBRANE DANE: ⭐

➖ Konstrukcja obrotowa

➖ Ciśnienie nominalne: 6 bar

➖ Uszczelnienie przyłącza: o‑ring

➖ Maks. temperatura pracy: 90°C

➖ Materiał: mosiądz

➖ Rodzaj przyłączenia: nakrętny

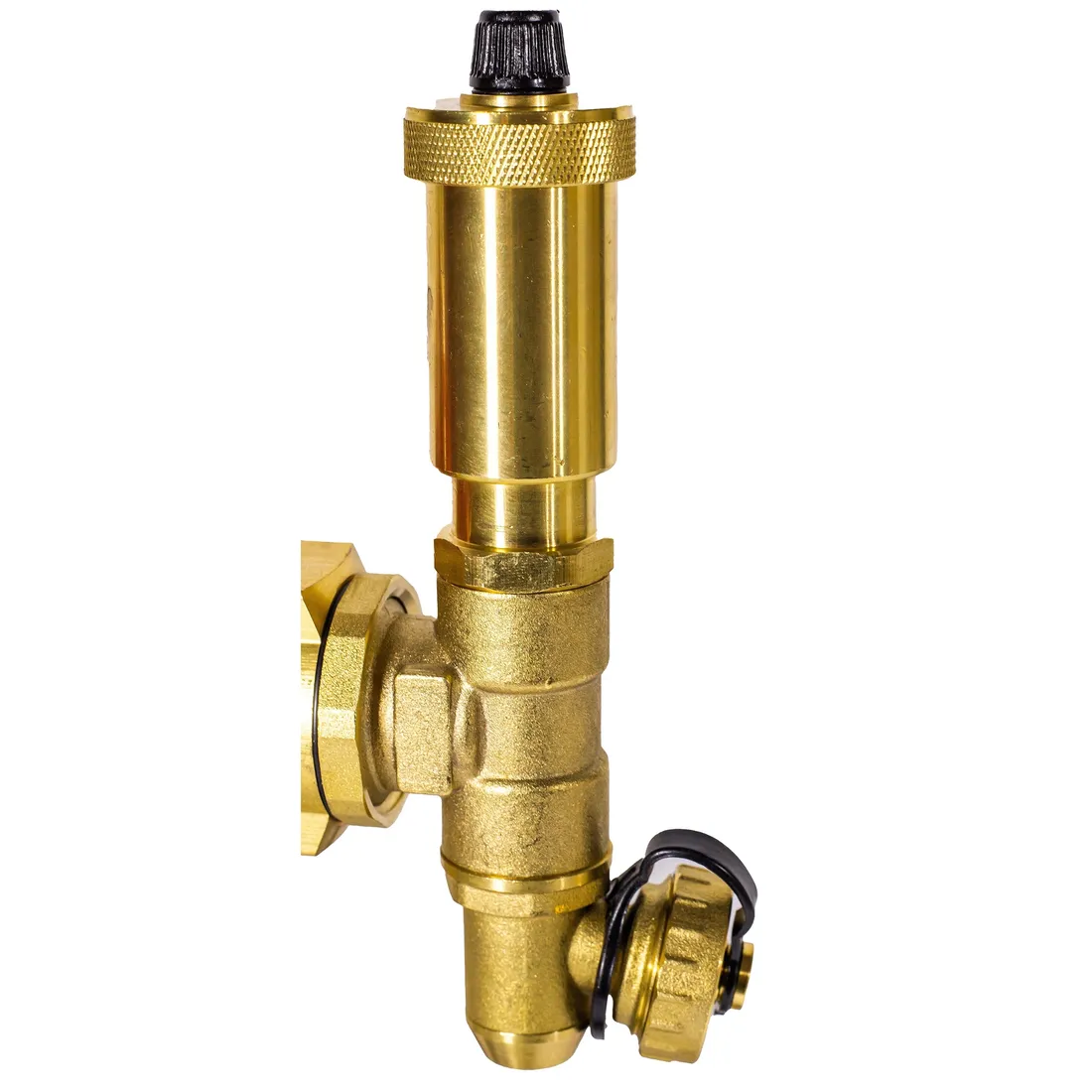

⭐ ODPOWIETRZNIK AUTOMATYCZNY PIONOWY Z ZAWOREM STOPOWYM R1/2" ⭐

➖ Do zamkniętych instalacji grzewczych / chłodzących

➖ Ciągłe usuwanie powietrza podczas pracy układu

➖ Korpus mosiężny

➖ Zawór stopowy umożliwia wymianę bez spuszczania medium

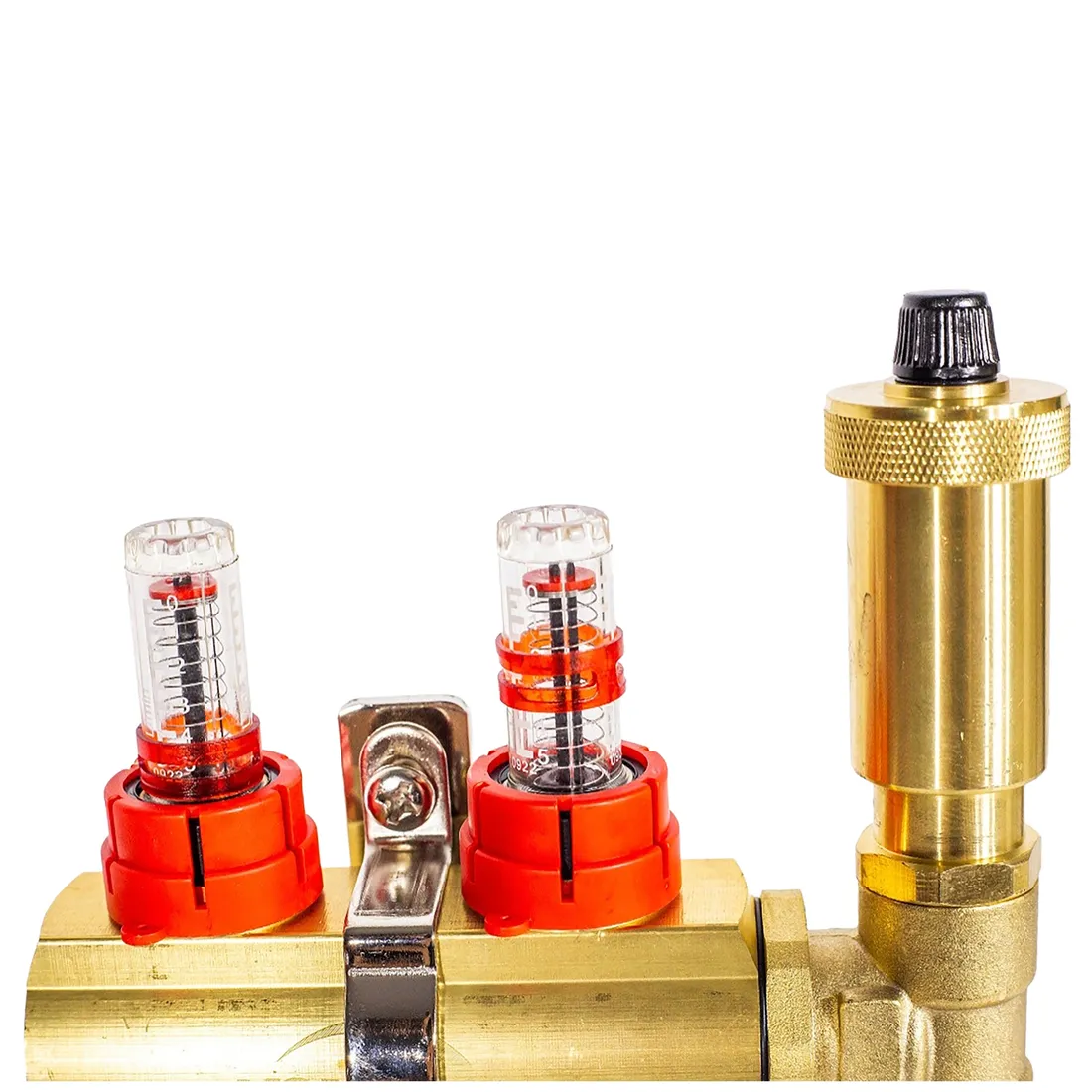

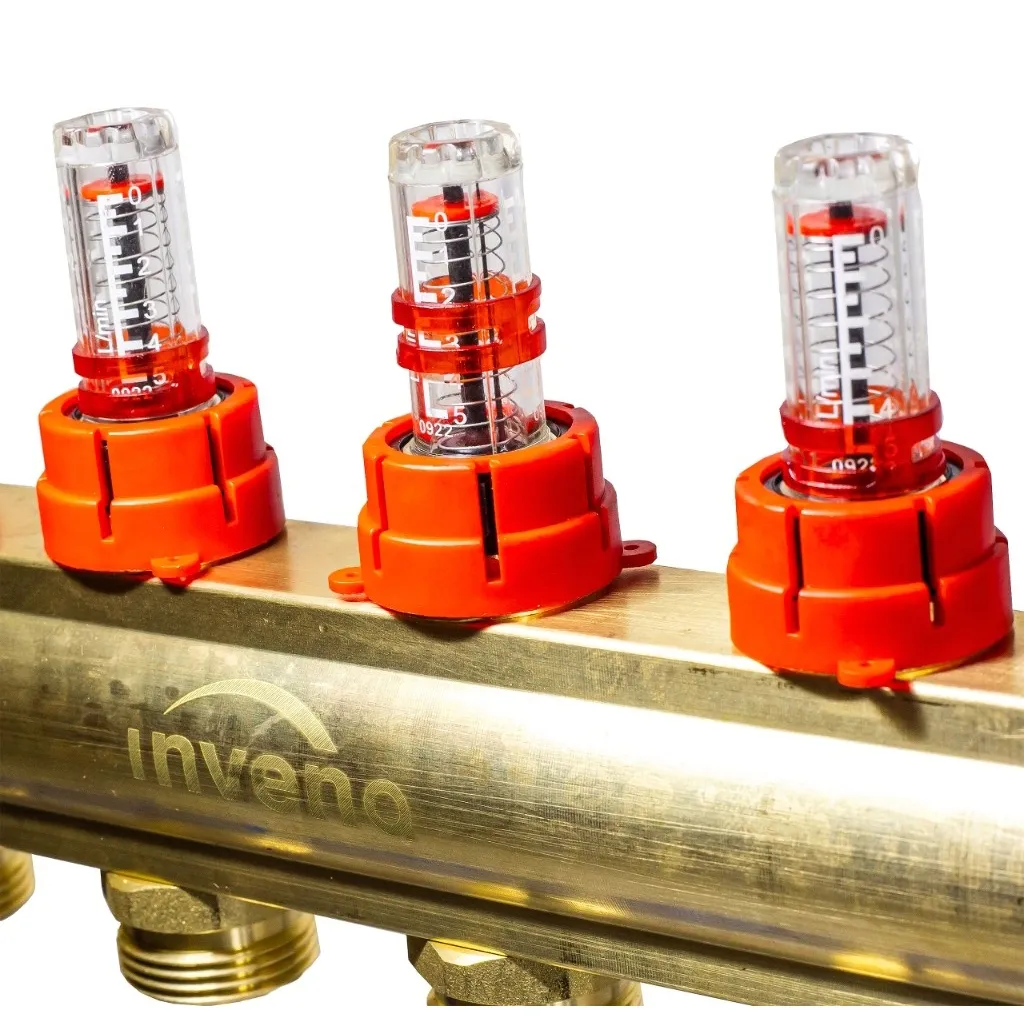

⭐ ROTAMETRY 2,5 l/min – SZYBKA REGULACJA PRZEPŁYWU ⭐

➖ Ruchomy pierścień wskaźnikowy + nypel 1/2" x 3/4" w komplecie

➖ Ustawienie przepływu bez wykresów i przyrządów pomiarowych – odczyt w l/min

➖ Zawór regulacyjny z funkcją odcięcia

➖ Demontowalny wziernik ułatwiający serwis

➖ Montaż w pionie lub poziomie

Wybierz kompletny zestaw DAMIX + INVENA – uporządkowany montaż, kontrola temperatury i przepływów w jednym układzie!
