Rozdzielacz DAMIX 7 obwodów

ROZDZIELACZ DO OGRZEWANIA PODŁOGOWEGO 7 OBWODOWY Z POMPĄ 25-60/130 20-45°C REGULACJA TEMPERATURY ZWIĘKSZONY PRZEPŁYW KVS 2,5 m3/h POMPA 9 TRYBÓW ENERGOOSZCZĘDNA ROZSTAW 235mm NIKLOWANY DAMIX RPG-G-T60-7-2,5

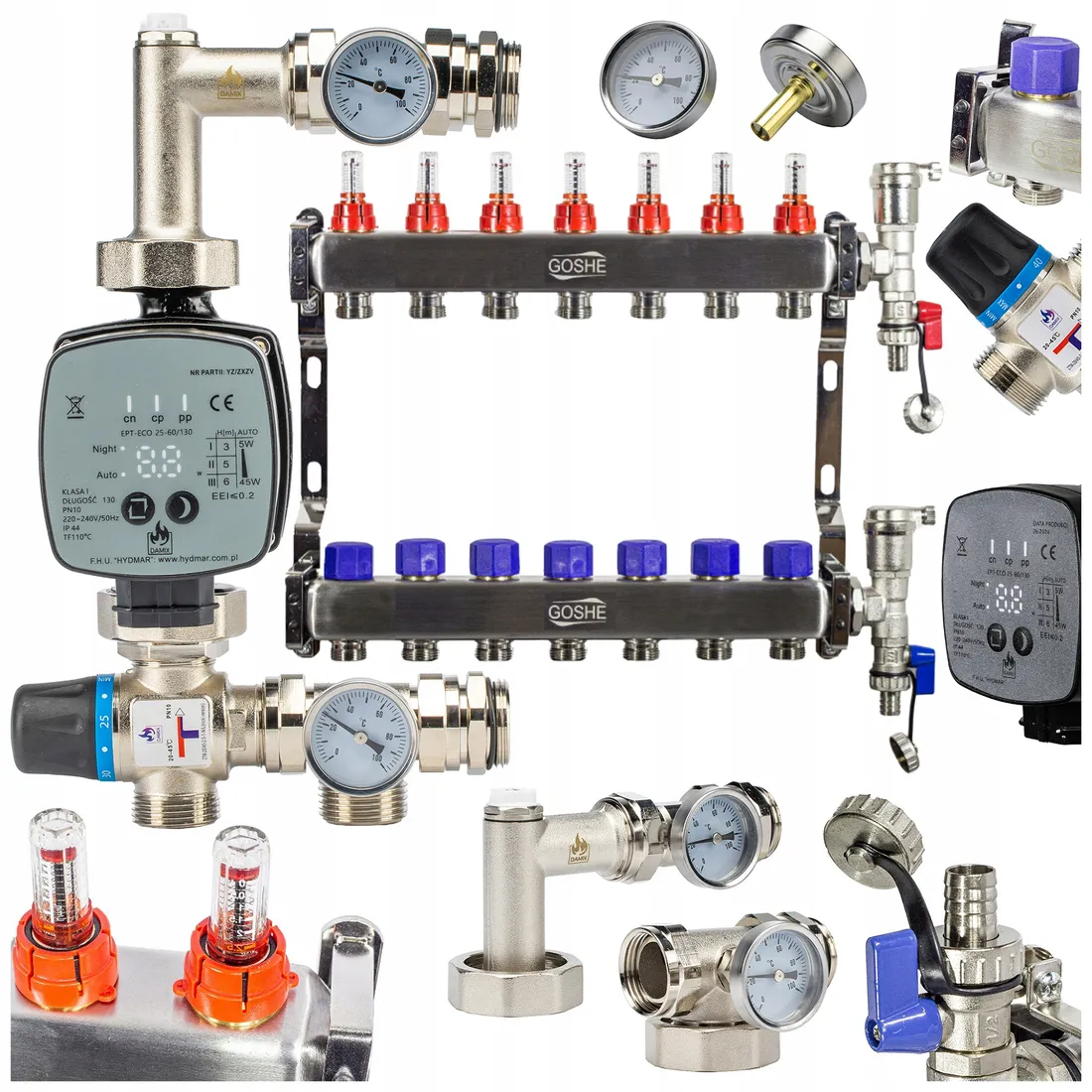

Kompletny zestaw do ogrzewania podłogowego i układów mieszanych: niklowana grupa mieszająca DAMIX z elektroniczną pompą, zaworem termostatycznym i 7-obwodowym rozdzielaczem GOSHE z pełną armaturą. Zapewnia regulację temperatury (20–45°C), kontrolę przepływów i montaż w szafce rozdzielaczowej.

⭐ WYSOKA JAKOŚĆ I NIEZAWODNOŚĆ ⭐

⏩ Pompa obiegowa elektroniczna DAMIX EPT-ECO 25-60/130 – energooszczędny silnik, cicha praca, aż 9 trybów pracy (AUTO, stały bieg I–III, stałe ciśnienie CP1/CP2, ciśnienie proporcjonalne PP1/PP2, tryb nocny); wysokość podnoszenia do 6 m, przepływ do 53,3 l/min; moc 45 W; rozstaw przyłączy 130 mm; gwint G 1½ cala; intuicyjny panel sterowania z wyświetlaczem poboru mocy.

⏩ Zawór trójdrożny termostatyczny ZTM-20/45-2.5-1-NIK – stabilna regulacja temperatury w zakresie 20–45°C; Kvs 2,5 m³/h.

⏩ Mosiężna, nikolowana grupa mieszająca GPM-235-NIK – solidny korpus z mosiądzu; rozstaw 235 mm dopasowany do standardowych rozdzielaczy.

⏩ Rozdzielacz ze stali nierdzewnej GOSHE 0331.215 (7 obwodów) – belki niklowane, rotametry, wkładki termostatyczne pod siłowniki, odpowietrzniki automatyczne i ręczne, zawory spustowe w komplecie.

⭐ FUNKCJONALNOŚĆ W SYSTEMACH OGRZEWANIA ⭐

⏩ Kompletny zestaw instalacyjny – grupa mieszająca + rozdzielacz 7-obwodowy = gotowa baza do ogrzewania podłogowego i układów mieszanych.

⏩ Uniwersalny montaż – możliwość podłączenia zasilania z lewej lub prawej strony; wygodne ustawienie w szafce.

⏩ Termostatyczna regulacja temperatury – mieszacz dba o bezpieczne obniżenie temperatury zasilania obiegów podłogowych.

⏩ Kontrola przepływów – rotametry 2,5 l/min na każdym obwodzie ułatwiają zrównoważenie instalacji.

⏩ Zawory termostatyczne pod siłowniki – przygotowane do automatyki strefowej.

⏩ Praca z różnymi źródłami ciepła – kocioł, pompa ciepła; dopuszczalne medium z glikolem do 50%.

⏩ Niklowane wykonanie kluczowych elementów – stabilny montaż i estetyczny wygląd całości.

⏩ Ocena właściwości użytkowych wyrobu budowlanego (KOT) dla rozdzielacza.

⭐ ZASTOSOWANIE ⭐

✅ Wodne ogrzewanie podłogowe w domach jednorodzinnych, mieszkaniach i mniejszych obiektach użytkowych.

✅ Instalacje mieszane: podłogówka + grzejniki.

✅ Systemy centralnego ogrzewania zasilane z kotła, pompy ciepła lub innego źródła niskotemperaturowego.

✅ Układy chłodzenia płaszczyznowego.

✅ Rozwiązanie dla instalatorów oczekujących kompletnego, uporządkowanego zestawu montażowego obejmującego regulację temperatury i przepływów.

⭐ DODATKOWE CECHY ⭐

✔️ Dopuszczenie glikolu do 50% – ochrona instalacji przeciwzamarzaniowa.

✔️ Termometry 0–100°C na zasilaniu i powrocie – szybka kontrola parametrów.

✔️ Automatyczne i ręczne odpowietrzniki – łatwe odpowietrzanie i serwis.

✔️ Rotametry z odczytem do 2,5 l/min – dokładna regulacja przepływu.

✔️ Uniwersalne przyłącza PEX/PERT 16 i EVOH 17 – kompatybilność z systemami.

✔️ Niklowane korpusy kluczowych elementów – trwałość i estetyka.

⭐ ELEMENTY WCHODZĄCE W SKŁAD MODUŁU ⭐

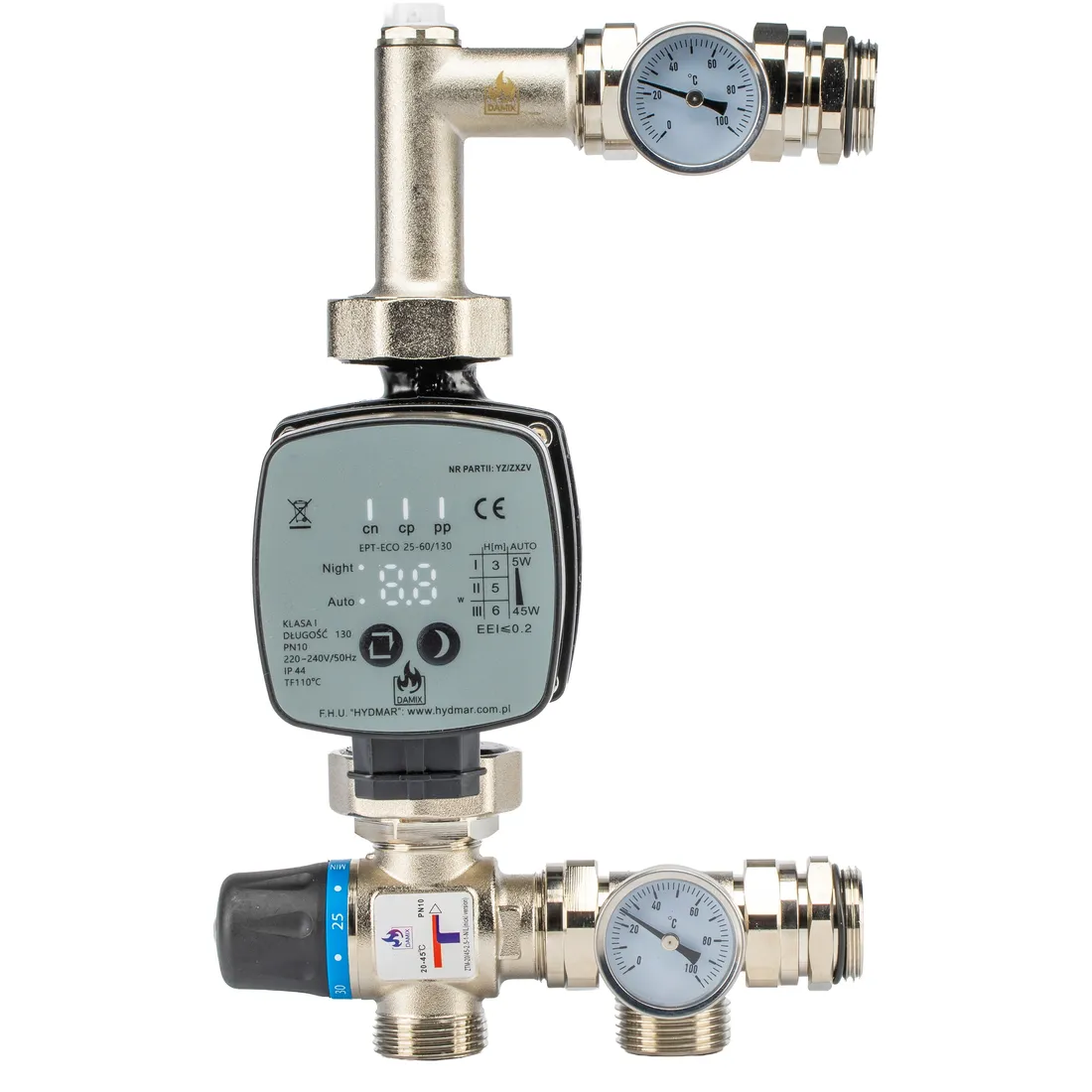

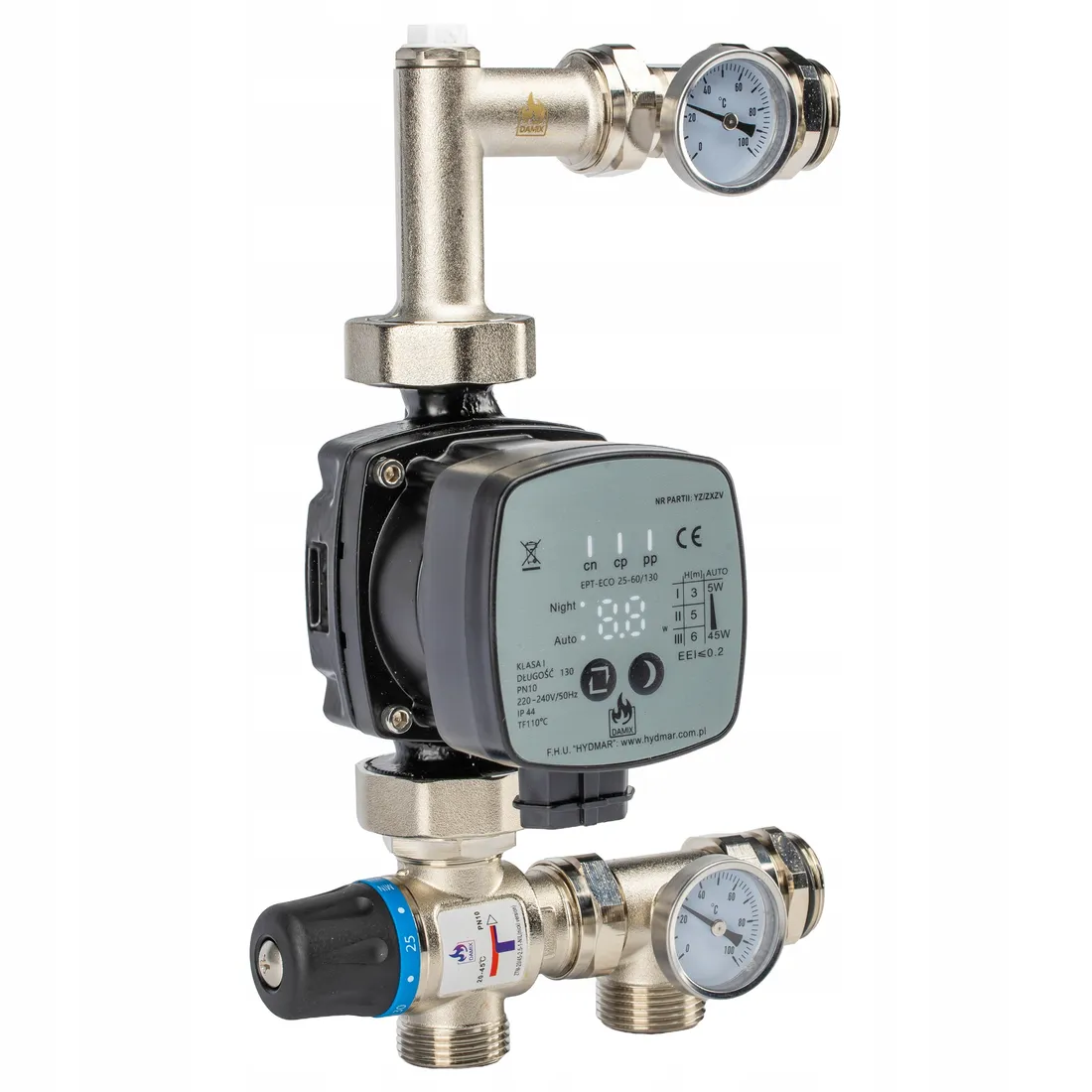

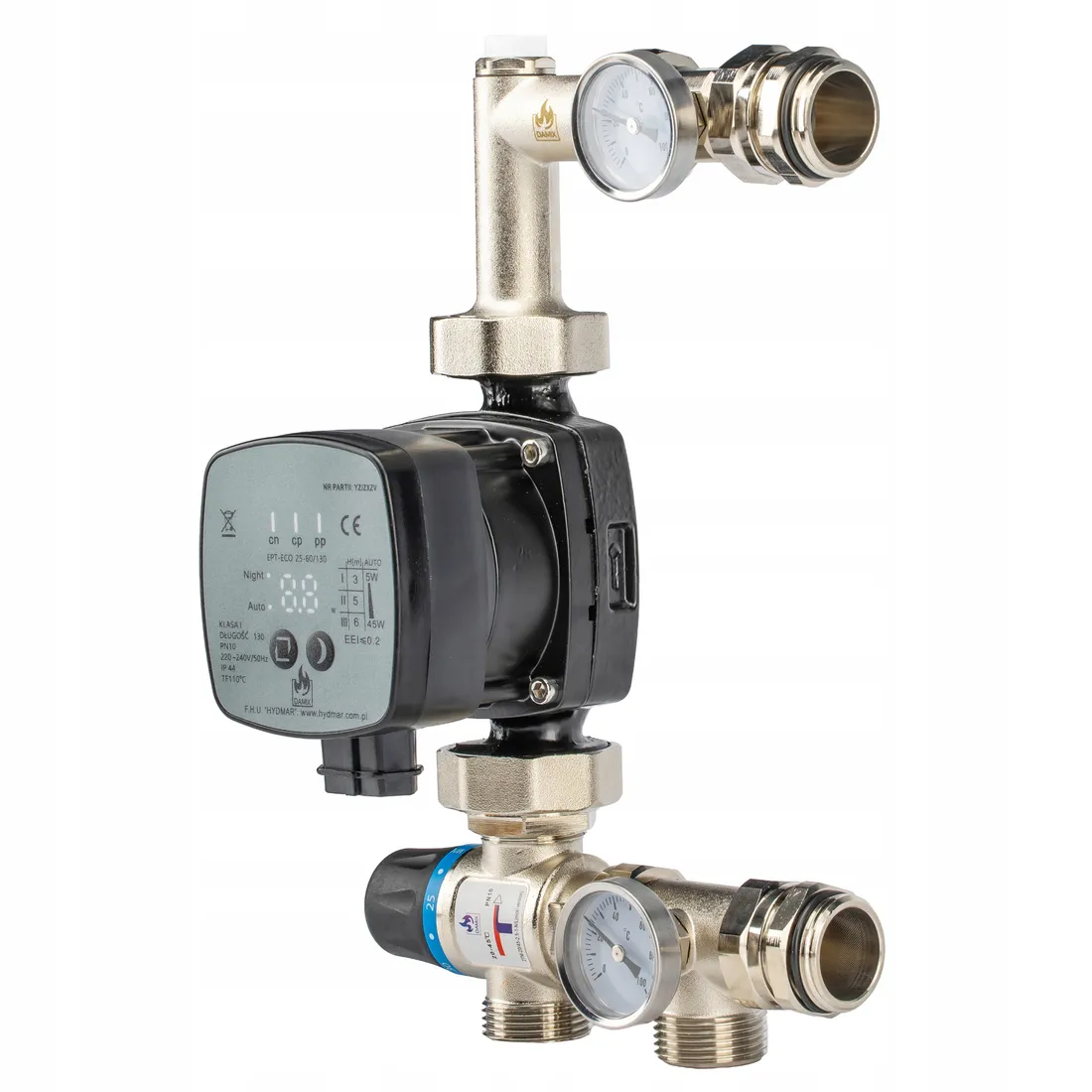

✔️ Grupa mieszająca DAMIX GPM-235-NIK (rozstaw 235 mm; niklowany korpus)

✔️ Pompa obiegowa elektroniczna DAMIX EPT-ECO 25-60/130 – 9 trybów pracy; automatyczny, stały bieg I–III, stałe ciśnienie CP1/CP2, proporcjonalne PP1/PP2, tryb nocny; panel z wyświetlaczem poboru mocy

✔️ Zawór trójdrożny termostatyczny mieszający Ø 1" GZ DN25; Kvs 2,5 m³/h; zakres 20–45°C – model ZTM-20/45-2.5-1-NIK

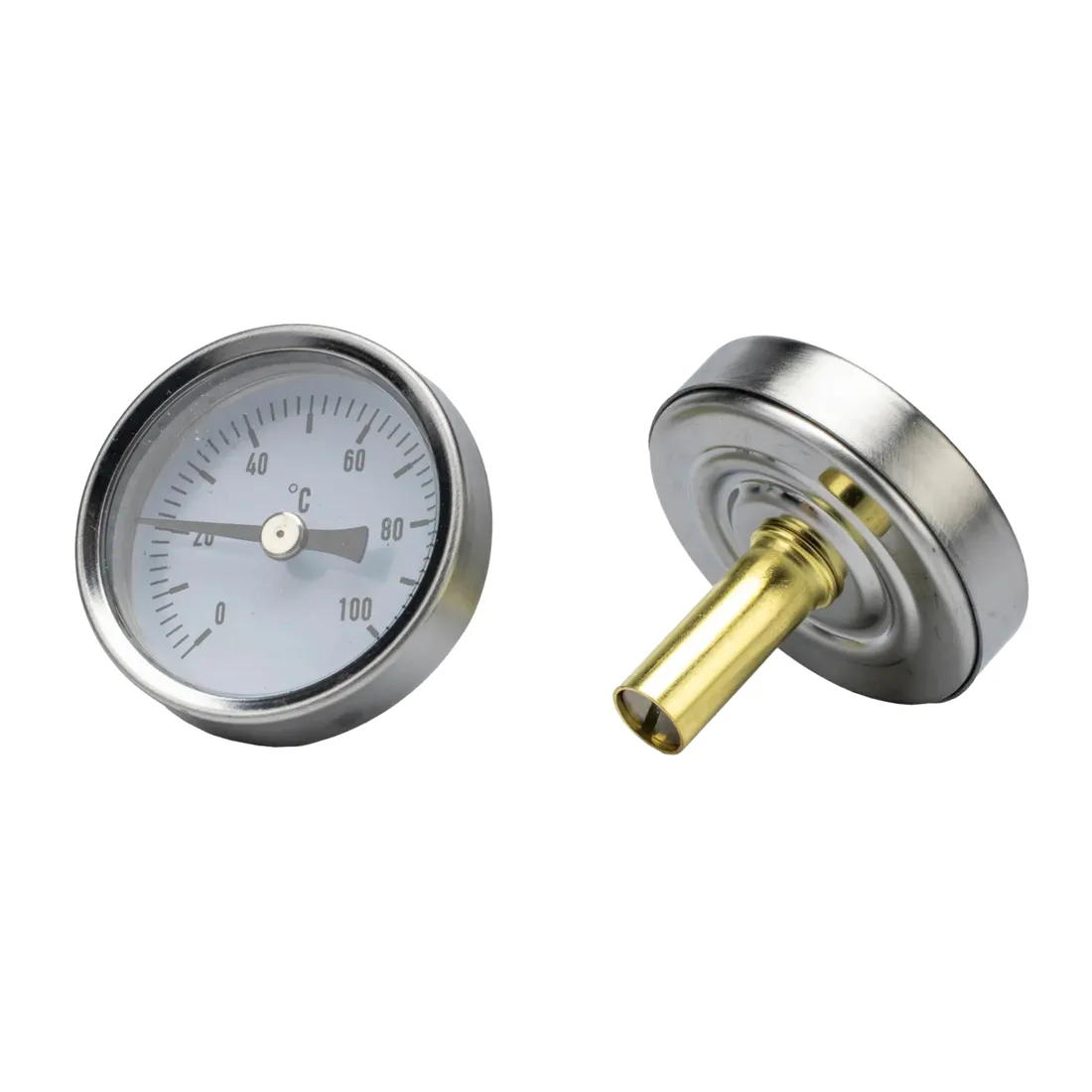

✔️ 2 × Termometr analogowy 0–100°C

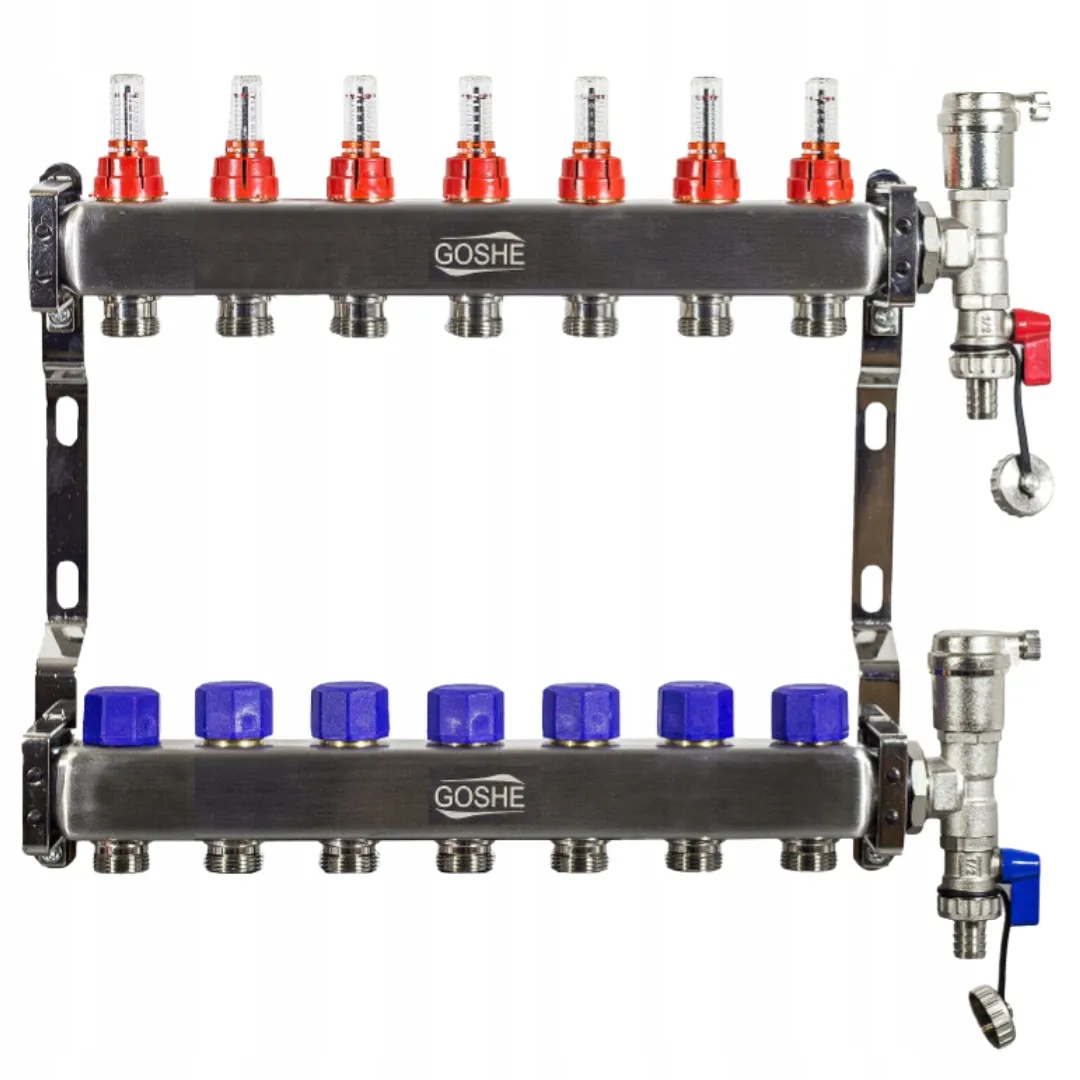

✔️ Rozdzielacz GOSHE 0331.215 (7 obwodów):

• Belki stal nierdzewna – 2 sztuki
• Uchwyty – 2 sztuki  
• Zawory regulacyjne z przepływomierzami – 7 sztuk
• Zawory termoregulacyjne – 7 sztuk 
• Trójnik mosiężny – 2 sztuki
• Zawory odpowietrzające automatyczne 1/2" – 2 sztuki
• Zawory spustowe – 2 sztuki

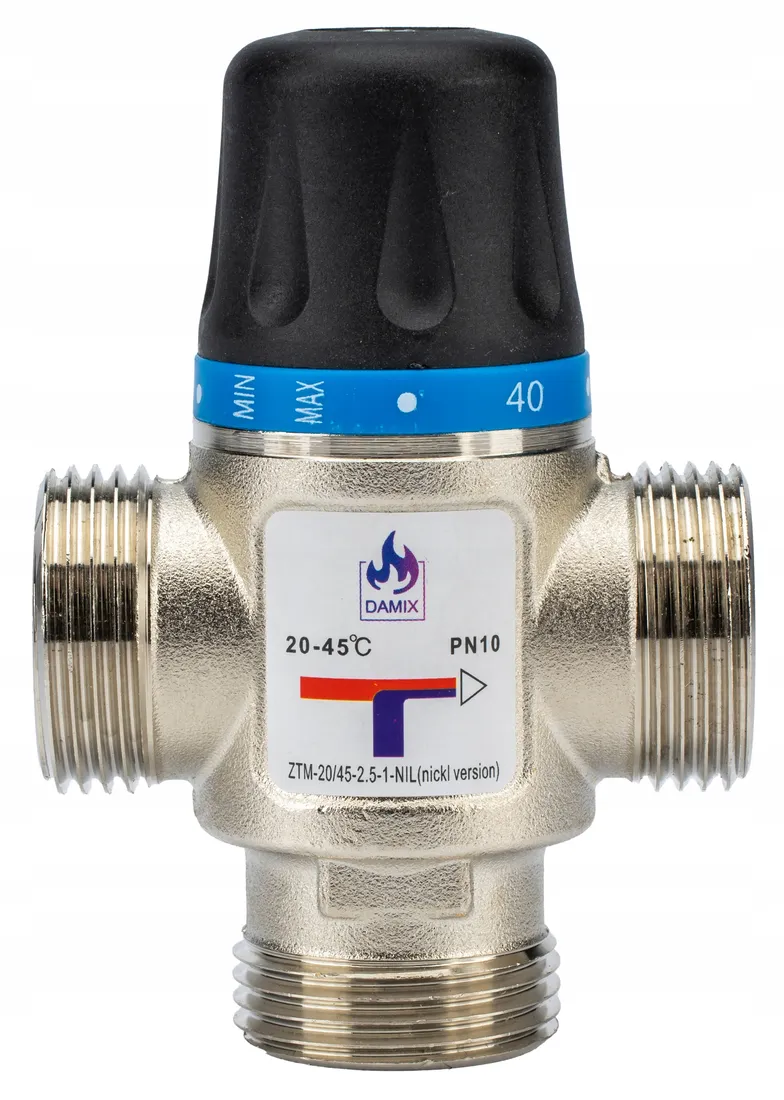

⭐ PARAMETRY TECHNICZNE – ZAWÓR MIESZAJĄCY ZTM-20/45-2.5-1-NIK ⭐

⚙️ Zakres temperatury wyjścia: 20–45°C

⚙️ Dokładność regulacji: ±2°C

⚙️ Kvs: 2,5 m³/h

⚙️ Maksymalne ciśnienie: 10 bar

⚙️ Zalecane ciśnienie robocze: 0,5–5 bar

⚙️ Maksymalne ciśnienie różnicowe: 3 bar

⚙️ Temperatura maksymalna: 95°C

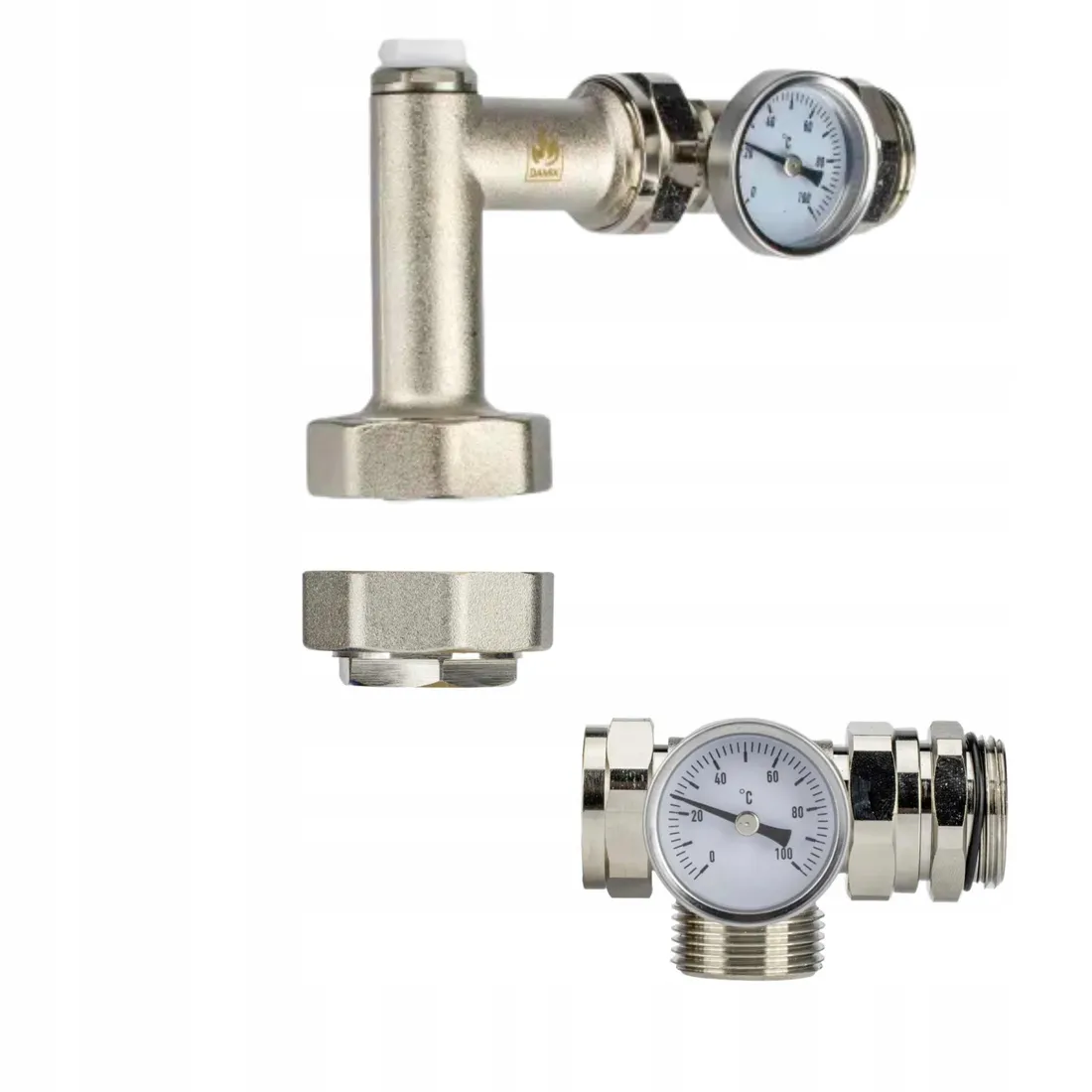

⭐ PARAMETRY TECHNICZNE – GRUPA MIESZAJĄCA GPM-235-NIK ⭐

⚙️ Przyłącze: G 1"

⚙️ Materiał korpusu: mosiądz niklowany

⚙️ Temperatura maksymalna: 95°C

⚙️ Ciśnienie robocze: statyczne – do 10 bar; dynamiczne – do 5 bar

⚙️ Rozstaw przyłączy: 235 mm

⚙️ Montaż: uniwersalny (zasilanie z lewej lub prawej strony)

⭐ PARAMETRY TECHNICZNE – POMPA DAMIX EPT-ECO 25-60/130 ⭐

⚙️ Model: EPT-ECO 25-60/130

⚙️ Ilość trybów pracy: 9 (AUTO, I–III, CP1/CP2, PP1/PP2, tryb nocny)

⚙️ Wysokość podnoszenia: do 6 m

⚙️ Przepływ: do 53,3 l/min

⚙️ Moc: 45 W

⚙️ Napięcie zasilania: 230 V

⚙️ Rozstaw przyłączy: 130 mm

⚙️ Gwint przyłączeniowy: G 1½ cala

⚙️ Maksymalne ciśnienie robocze: 10 bar

⚙️ Medium robocze: woda lub roztwór z glikolem (do 50%)

⭐ OPIS PANELU STREROWANIA ⭐

1. Wyświetlacz pokazjący aktualny pobór mocy

2. Przełącznik

3. Tryb pracy automatycznej

4. Tryb pracy na stałym biegu: I, II lub III

5. Tryb pracy wg stałego ciśnienia CP1, CP2

6. Tryb pracy wg ciśnienia proporcjonalnego: PP1, PP2

7. Tryb pracy nocnej

8. Włącznik trybu pracy nocnej

⭐ PARAMETRY TECHNICZNE – ROZDZIELACZ PODŁOGOWY GOSHE 0331.215 (7 OBWODÓW) ⭐

⚙️ Medium: instalacje ogrzewania / chłodzenia płaszczyznowego

⚙️ Zalecane rury: PEX / PERT 16; EVOH 17

⚙️ Współpraca: kotły grzewcze, pompy ciepła

⚙️ Dopuszczalny glikol: do 50%

⚙️ Ocena właściwości użytkowych wyrobu budowlanego: KOT

⚙️ Maksymalne ciśnienie pracy: 10 bar

⚙️ Maksymalna temperatura pracy: 100°C

⚙️ Rotametry: zakres przepływu 2,5 l/min

⚙️ Zawory regulacyjne z możliwością odcięcia przepływu; demontowalny wziernik serwisowy

⚙️ Montaż rotametrów: pionowo lub poziomo

⚙️ Gwint przyłączeniowy: 1/2'' GZ DN15

⭐ ZAWÓR SPUSTOWY OBROTOWY – WYBRANE DANE: ⭐

➖ Konstrukcja obrotowa

➖ Ciśnienie maksymalne: 10 bar

➖ Maks. temperatura pracy: 100°C

➖ Materiał: stal nierdzewna INOX

➖ Rodzaj przyłączenia: nakrętny

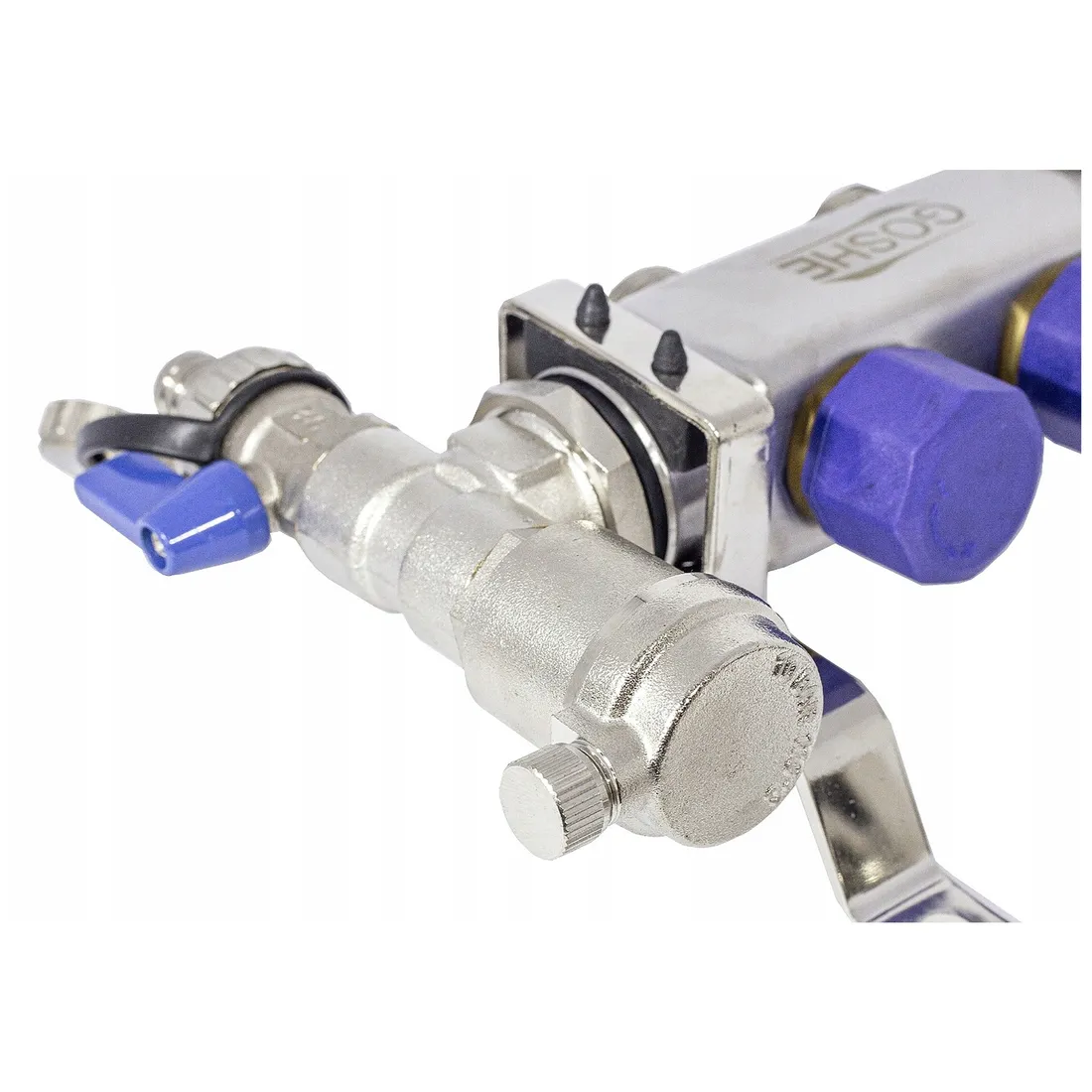

⭐ ODPOWIETRZNIK AUTOMATYCZNY PIONOWY Z ZAWOREM STOPOWYM R1/2" ⭐

➖ Do zamkniętych instalacji grzewczych / chłodzących

➖ Ciągłe usuwanie powietrza podczas pracy układu

➖ Korpus ze stali nierdzewnej

➖ Zawór stopowy umożliwia wymianę bez spuszczania medium

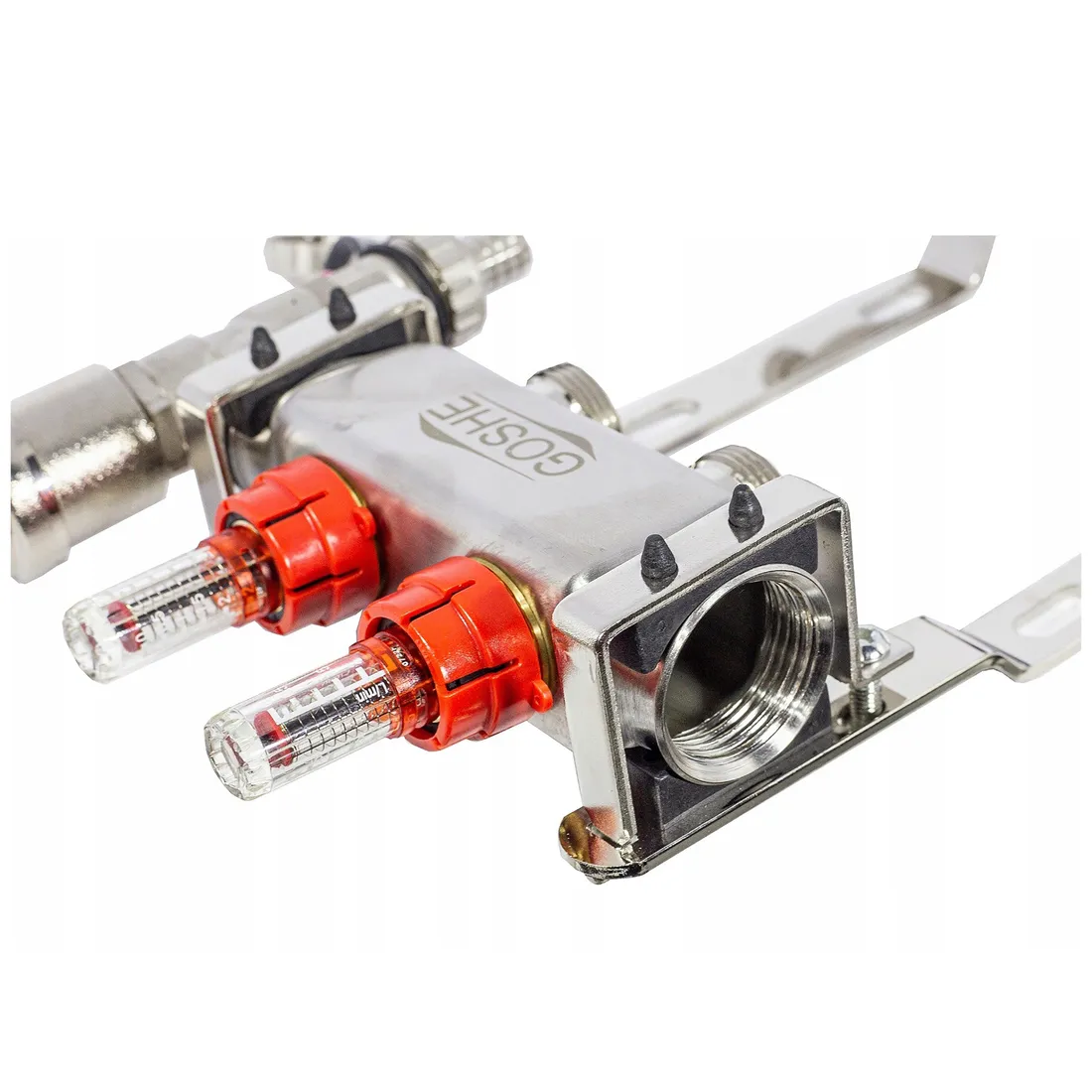

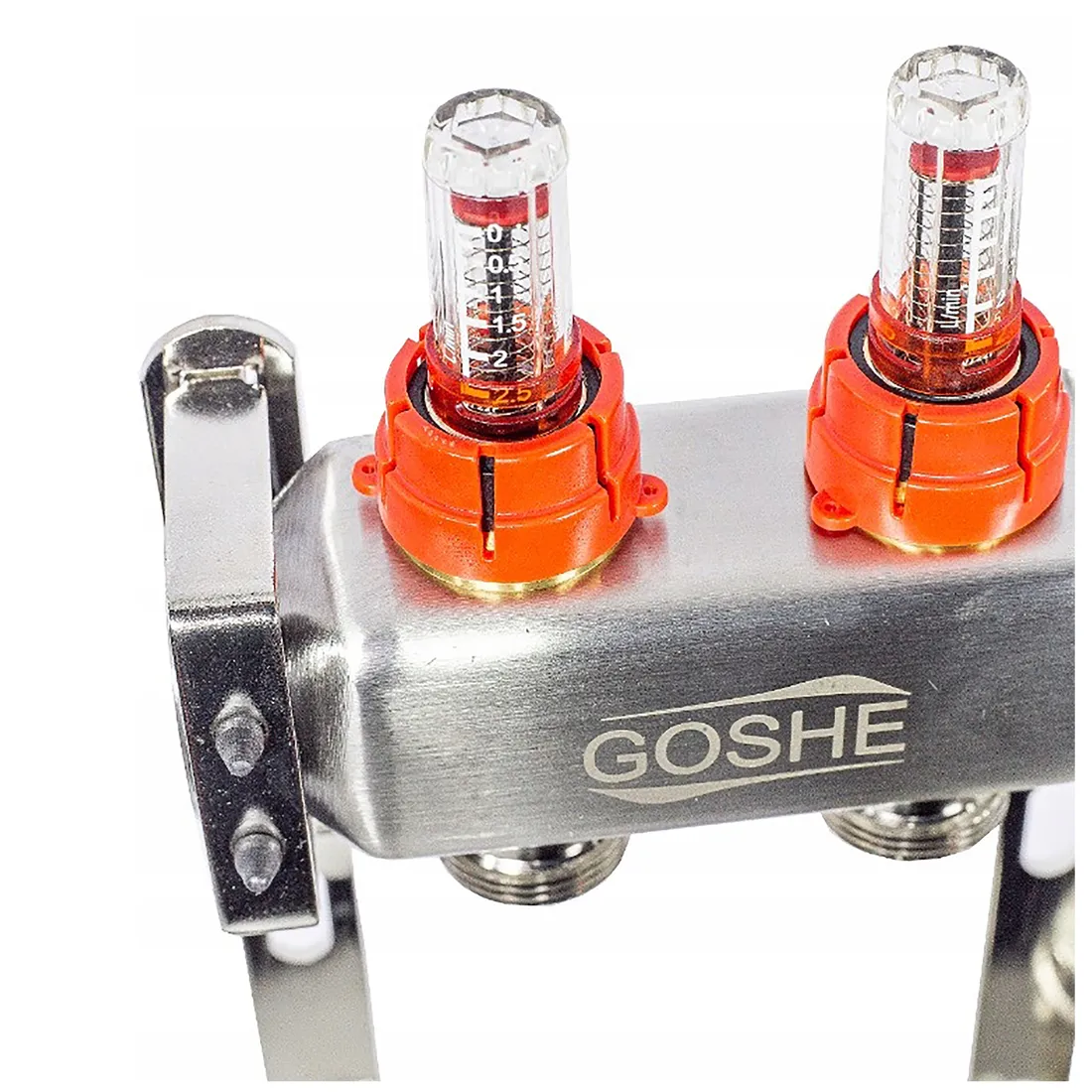

⭐ ROTAMETRY 2,5 l/min – SZYBKA REGULACJA PRZEPŁYWU ⭐

➖ Ruchomy pierścień wskaźnikowy

➖ Ustawienie przepływu bez wykresów i przyrządów pomiarowych – odczyt w l/min

➖ Zawór regulacyjny z funkcją odcięcia

➖ Demontowalny wziernik ułatwiający serwis

➖ Montaż w pionie lub poziomie

Wybierz kompletny zestaw DAMIX + GOSHE – uporządkowany montaż, kontrola temperatury i przepływów w jednym układzie!
