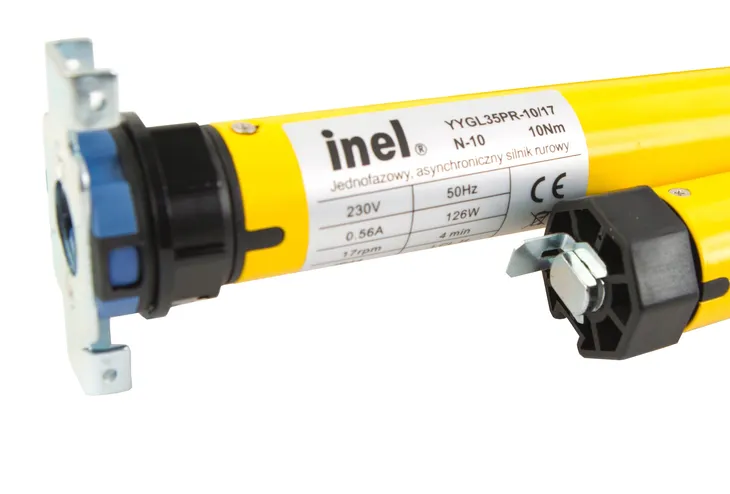

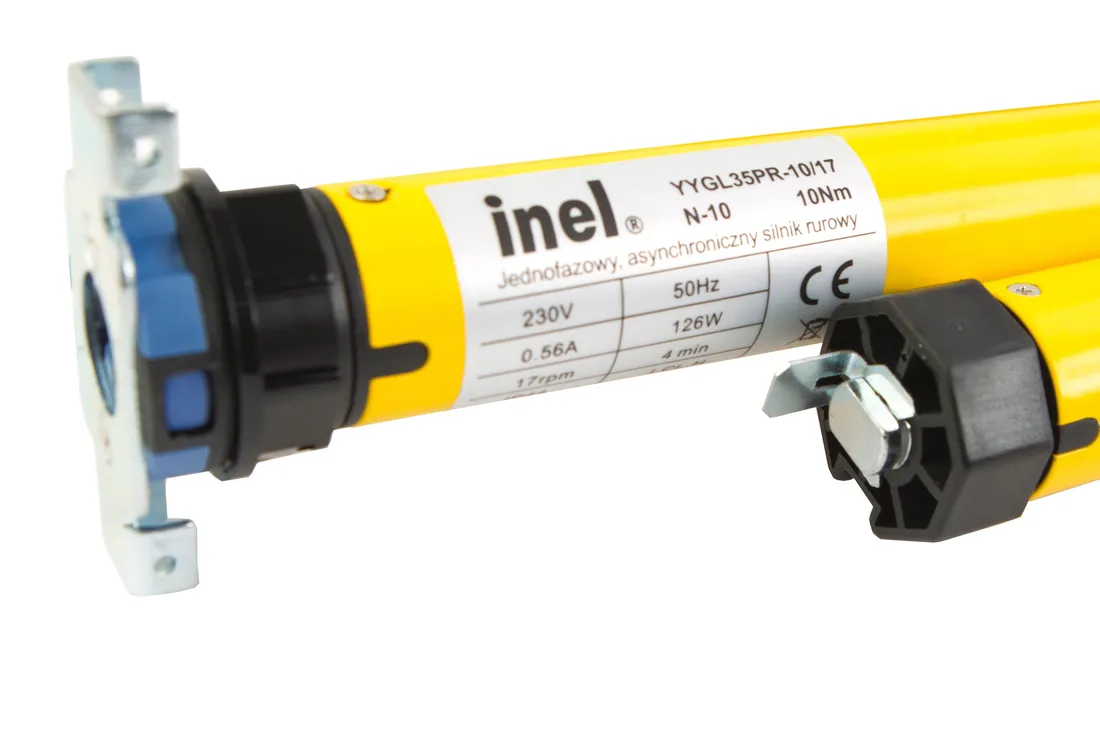

Silnik do rolet INEL N-13PRX system Inel Smart

N-13PRX – silnik rurowy 10Nm 230V z wbudowanym sterownikiem radiowym oraz z funkcją wykrywania przeciążenia przeznaczony do systemu InelSmart. Przystosowany do rury oktagonalnej 40mm. Silnik automatycznie ustawia położenia krańcowe. Silnik sterowany jest z centralki InelSmart drogą radiową, z pilota PIL-99TSTX (transmisja dwukierunkowa) oraz z wykorzystaniem łącznika żaluzjowego. Prosta konfiguracja urządzenia pozwala na automatyzację działania za pomocą scenariuszy wyzwalanych czasowo lub poprzez czujniki. W skład kompletu wchodzą niezbędne akcesoria (uchwyt montażowy, adapter i zabierak).

Montaż rolety wymaga zastosowania: wieszako-blokad i stoperów.

Wszystkie silniki posiadają zabezpieczenie przed uszkodzeniem na skutek przegrzania - silnik wyłącza się automatycznie po 4 minutach ciągłej pracy.

Standardowa długość przewodu zasilającego we wszystkich silnikach rurowych INEL wynosi 2m.

Dane techniczne:

• Symbol: YYGL35PRX-13/14
• Moment obrotowy: 13Nm
• Prędkość obrotowa: 14obr./min.
• Średnica rury: 35mm
• Napięcie zasilania: 230V
• Częstotliwość zasilania: 50Hz
• Moc: 126W
• Prąd: 0,56A
• Czas pracy: >=4min.
• Klasa szczelności: IP 44
• Maksymalna ilość obrotów: 60
• Waga: 1,9kg
• Maksymalna waga podnoszonego ciężaru rolety: 17kg

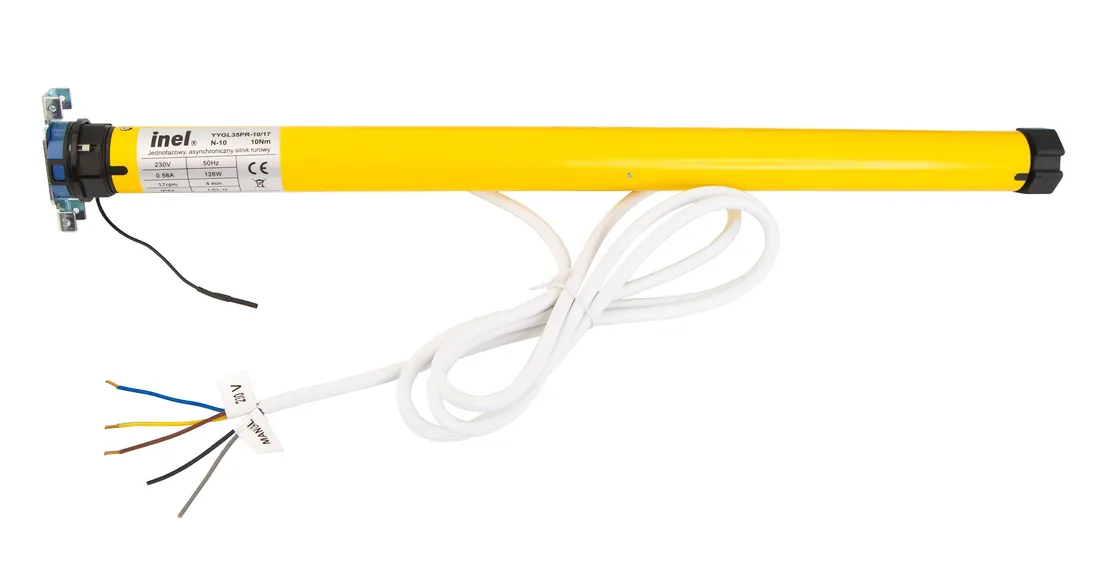

Przykładowy schemat połączeń elektrycznych:

1. Brązowy (Faza)
2. Niebieski (N-Neutralny)
3. Żółto-zielony (PE ochronny)
4. Czarny (Sterujący)
5. Szary (Sterujący)

Do silnika może być podłączony włącznik żaluzjowy.

Cechy produktu:

• Napęd z transmisją dwukierunkową. W każdej chwili poprzez aplikację InelSmart możesz sprawdzić w jakiej pozycji znajduje się roleta.
• Funkcja wykrywania przeciążenia - szczególnie przydatna zimą. Rolety o tej porze roku potrafią przymarzać do parapetu lub posadzki co uniemożliwia jej otwarcie. Napęd automatycznie wychwyci problem i się wyłączy nie powodując uszkodzeń w rolecie i/lub silniku.
• Cicha praca
• Niezawodność
• Łatwy montaż przy użyciu prostych narzędzi
• Adaptacyjne położenia krańcowe - napęd sam się ustawia - wymagane zastosowanie wieszaków blokady oraz stoperów lub zabezpieczenia listwy dolnej.
• Polska marka INEL

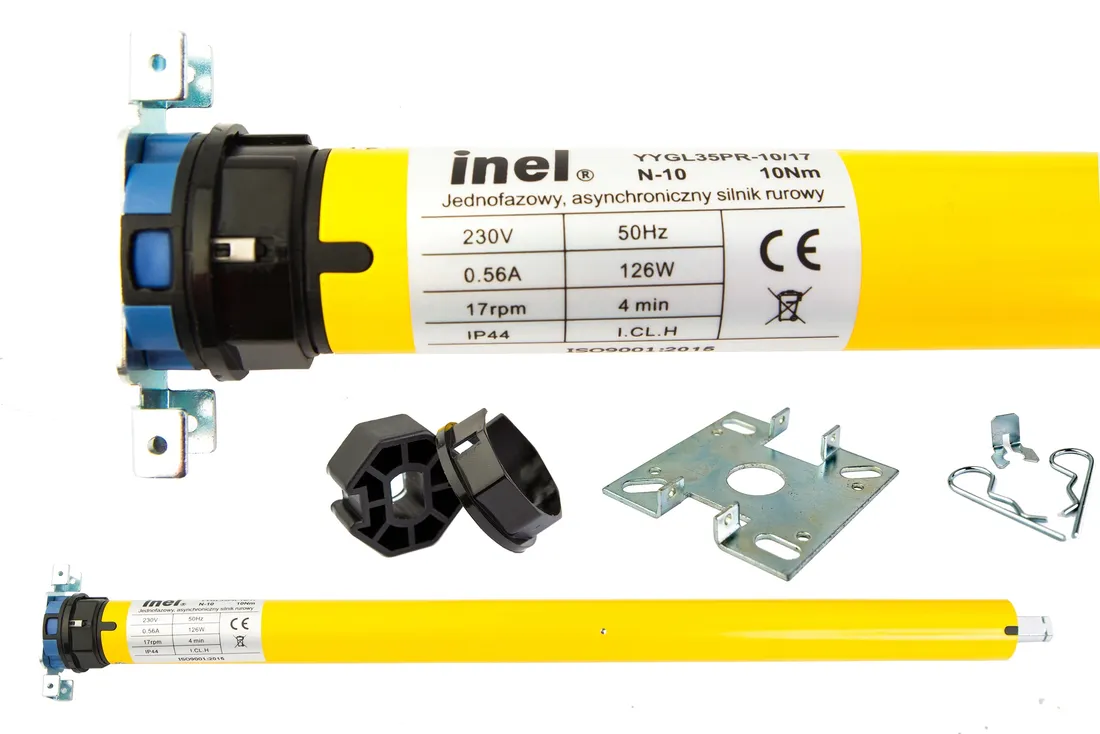

• Zawartość zestawu: (Napęd, adapter i zabierak do rury oktagonalnej fi40, uchwyt mocujący, zawleczki zabezpieczające, opakowanie, instrukcja w języku polskim)

Wzór na obliczanie ciężaru pancerza rolety:

1. Przybliżona waga 1 metra kwadratowego (m2) pancerza rolety wynosi 3kg.
2. Przykładowo: Waga rolety o wymiarach 150cm x 150cm wynosi: 1,5m x 1,5m = 2,25m2 x 3kg = 6,75kg
