Siłownik okienny MICRO+ KIT MINGARDI biały

Siłownik okienny łańcuchowy MICRO+ KIT MINGARDI

kolor: biały

symbol: 2700812

Siłownik elektryczny liniowy z napędem łańcuchowym przeznaczony jest do poruszania okien:

- uchylnych górno- i dolnozawiasowych,

- okien obrotowych (Pivot).

• Przeznaczony do użytku wyłącznie wewnątrz pomieszczeń.
• Podwójny łańcuch ogniwowy zapewnia dużą siłę ciągu.
• Elektroniczny wyłącznik krańcowy zamykanie - otwieranie.
• Regulacja wysuwu łańcucha poprzez przestawienie magnesu na sworzniu łańcucha (do max 400 mm) w 25 krokach.
• Podwójne otwory na obudowie siłownika oraz potrójne na konsoli montażowej umożliwiają montaż w 6 różnych pozycjach.
• W komplecie konsola do montażu siłownika oraz szablon montażowy.
• Poziom dźwięku: LpA ≤ 70 dB(A).

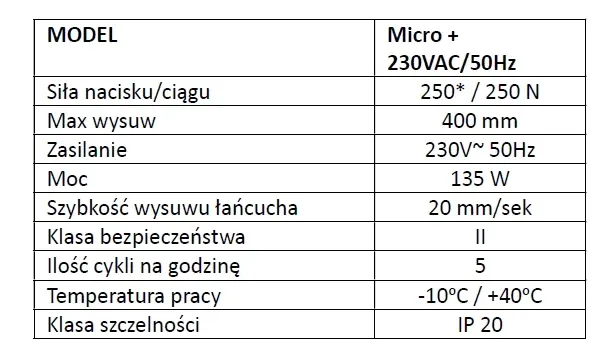

DANE TECHNICZNE:

* dla wysuwu od 0 do 300 mm maksymalny nacisk wynosi 250N, dla wysuwu od 300 do 400 maksymalny nacisk wynosi 200N

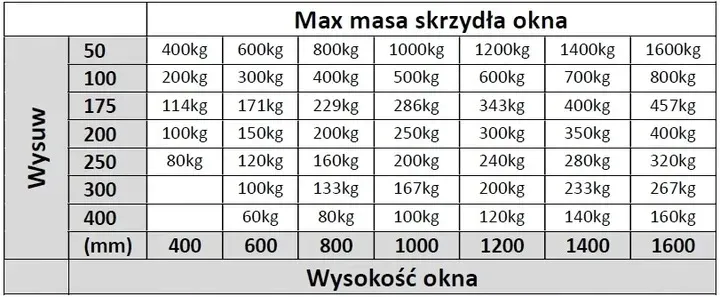

MONTAŻ NA OKNIE GÓRNOZAWIASOWYM

tabela zależności maksymalnej masy skrzydła okna, jego wysokości i możliwego do uzyskania wysuwu łańcucha (uchyłu okna)

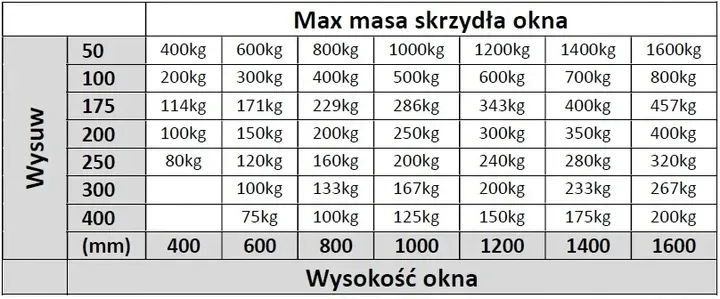

MONTAŻ NA OKNIE DOLNOZAWIASOWYM

tabela zależności maksymalnej masy skrzydła okna, jego wysokości i możliwego do uzyskania wysuwu łańcucha (uchyłu okna)

Schemat podłączenia 1 siłownika

A - Przewód zasilający 3-żyłowy o przekroju żyły minimum 1mm2.

B - Przełącznik (roletowy) z położeniem spoczynkowym rozłączonym (a = otwieranie / b = zamykanie).

C - Rozłącznik sieciowy (bezpiecznik w rozdzielni) o odstępie styków minimum 3mm.

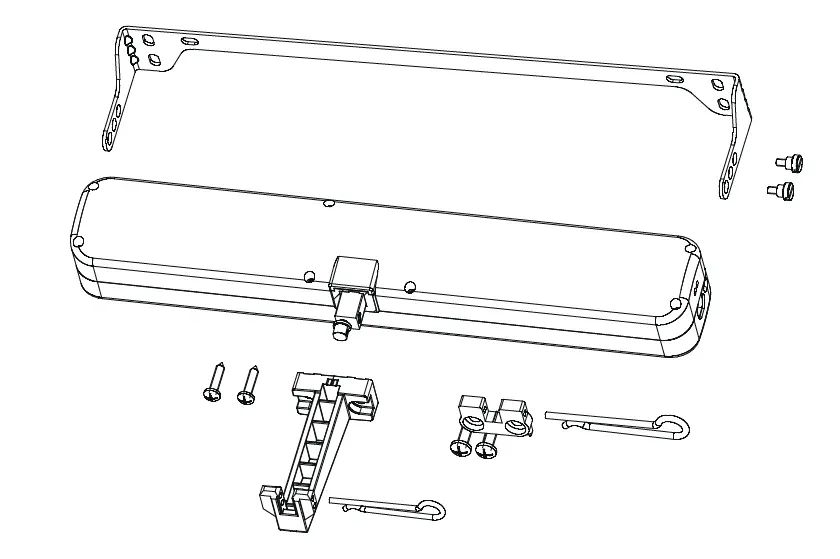

W skład zestawu wchodzi:

- siłownik

- obrotowy wspornik siłownika

- wspornik do okna z górnymi zawiasami

- wspornik do okna z dolnymi zawiasami

- instrukcja montażu w języku polskim

Dodatkowe opcje:

Siłownik można wyposażyć w sterownik radiowy który umożliwia sterowanie jednym lub wieloma siłownikami za pomocą pilota.

Stosując moduł sterownika do rolet 230VAC dowolnego systemu Smart Home można sterować siłownikiem zdalnie przez aplikację.
