SONEL Lokalizator przewodów i kabli zestaw do pracy 4-nadajnikowej

Lokalizator przewodów i kabli z 4 nadajnikami

SONEL WMPLLKZ720KIT

Namierzaj kable i przewody dzięki lokalizatorowi przewodów!

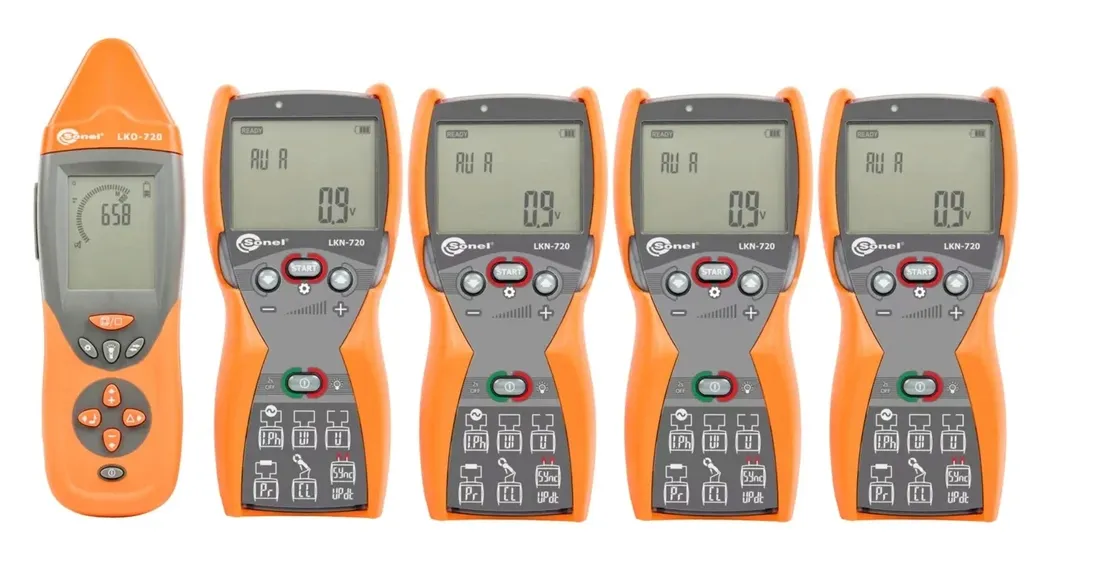

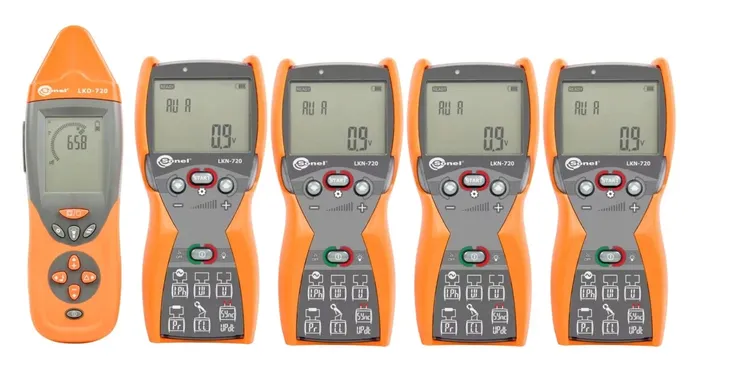

W zestawie znajdują się aż czterema nadajnikami LKN-720 oraz jednym odbiornikiem LKO-720

Dedykowany jest do wyszukiwania kabli i innych infrastruktur podziemnych

Pozwala na lokalizację i identyfikację obiektów elektrycznych (skrętki, zabezpieczenia elektryczne itp.) i przewodzących (rury C.O., instalację wodociągową itp.)

System LKZ umożliwia pracę z 4 nadajnikami w tym samym czasie. Praca systemu w trybie z wieloma nadajnikami umożliwia precyzyjną lokalizację przerw w instalacji oraz identyfikację poszczególnych żył w przewodzie.

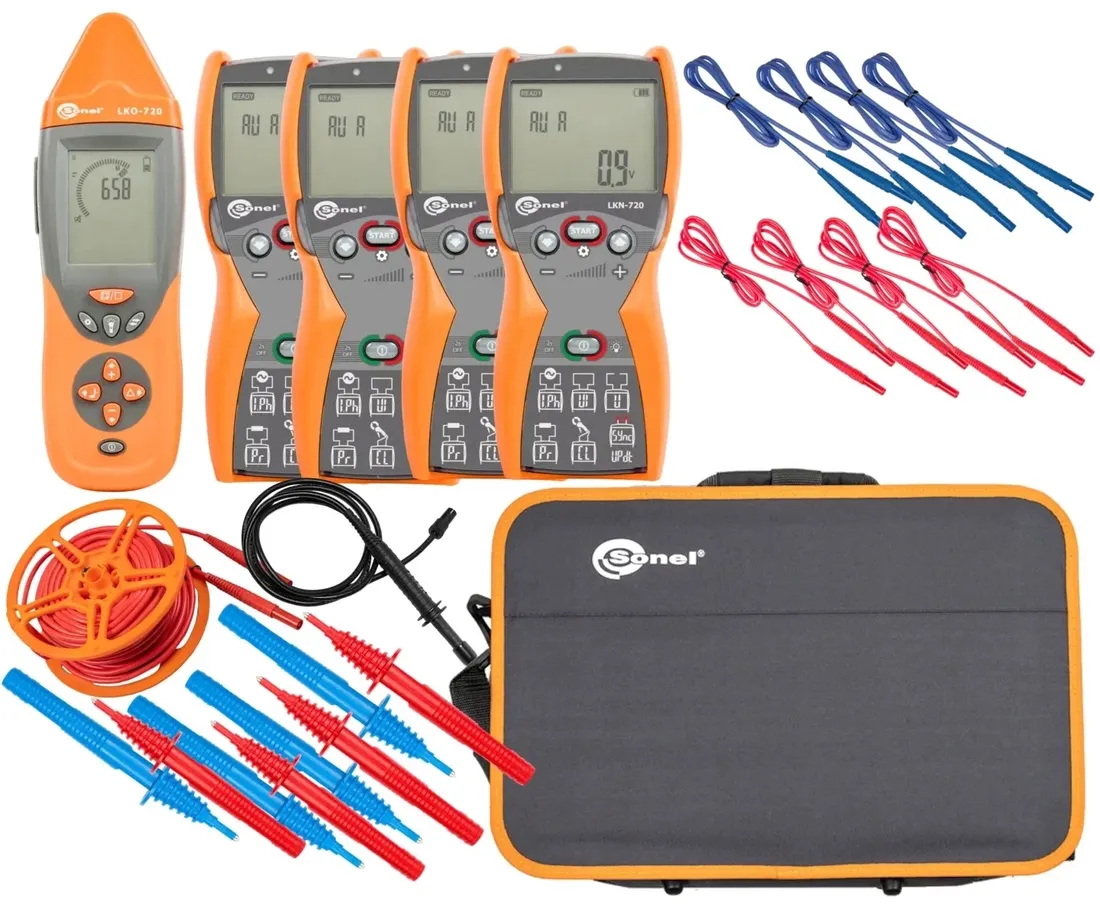

Zestaw składa się z

• 1 szt. Przewód 20 m czerwony 1 kV na szpuli (wtyki bananowe)
• 4 szt. Przewód 1,2 m niebieski 1 kV (wtyki bananowe)
• 4 szt. Przewód 1,2 m czerwony 1 kV (wtyki bananowe)
• 4 szt. Krokodylek niebieski 1 kV 20 A
• 5 szt. Krokodylek czerwony 1 kV 20 A
• 4 szt. Sonda ostrzowa niebieska 1 kV (gniazdo bananowe)
• 4 szt. Sonda ostrzowa czerwona 1 kV (gniazdo bananowe)
• 2 szt. Sonda gruntowa 25 cm
• 1 szt. Sonda bezdotykowa
• 1 szt. Przewód mini-USB
• 1 szt. Szelki do miernika
• 1 szt. Bateria alkaliczna 6LR61 (1604A) 9 V
• 16 szt. Bateria alkaliczna AA LR06 (15A) 1,5 V
• 1 szt. Futerał L-2
• Deklaracja sprawdzenia
• Instrukcja obsługi w języku polskim

Zastosowanie

Wykrywanie i trasowanie przewodów w sufitach, ścianach i podłogach

W odpowiedzi na potrzeby klientów, LKO-720 wyposażono w specjalnie zaprojektowaną antenę 3D, która zwiększa precyzję lokalizacji przewodów. Określenie kierunku prowadzenia przewodów w betonie o grubości do 5 cm nie stanowi już problemu.

Praca wielonadajnikowa

✔️ System LKZ umożliwia pracę z 4 nadajnikami w tym samym czasie. Praca systemu w trybie z wieloma nadajnikami umożliwia precyzyjną lokalizację przerw w instalacji oraz identyfikację poszczególnych żył w przewodzie lub kabli w wykopie.

Odnajdywanie w budynkach gniazd i łączników

✔️ Specjalnie modulowany i kodowany sygnał generowany przez LKN-720 pozwala na lokalizację i identyfikację gniazd w obwodach pod napięciem i bez napięcia.

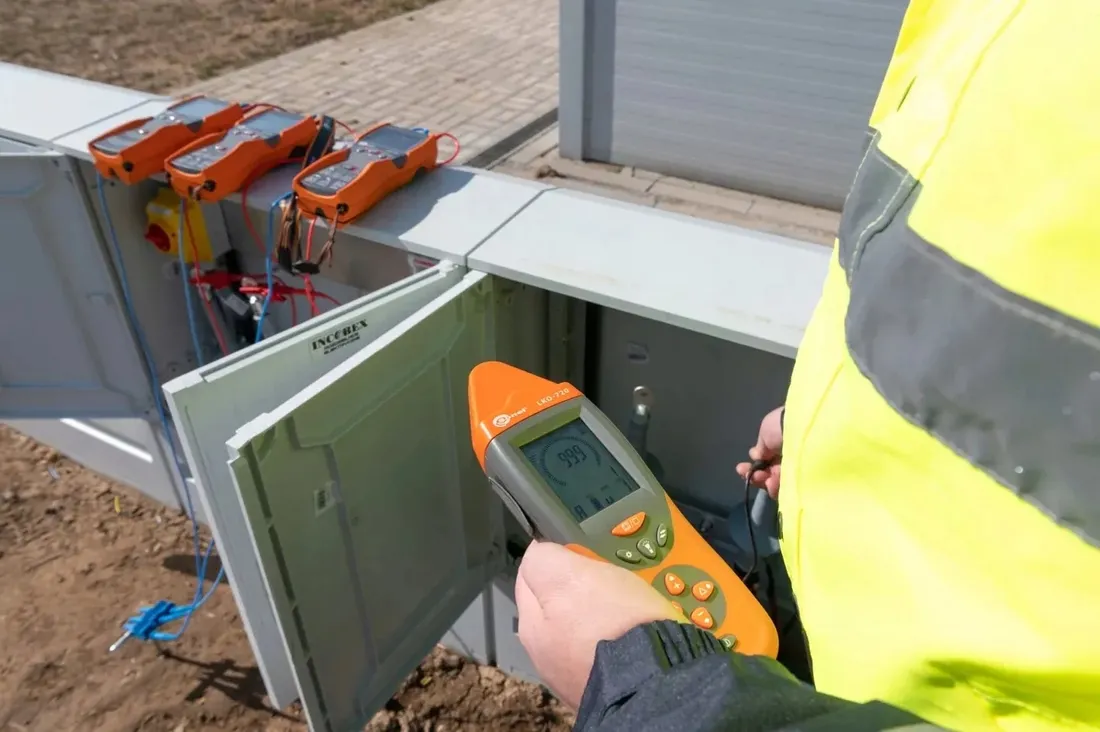

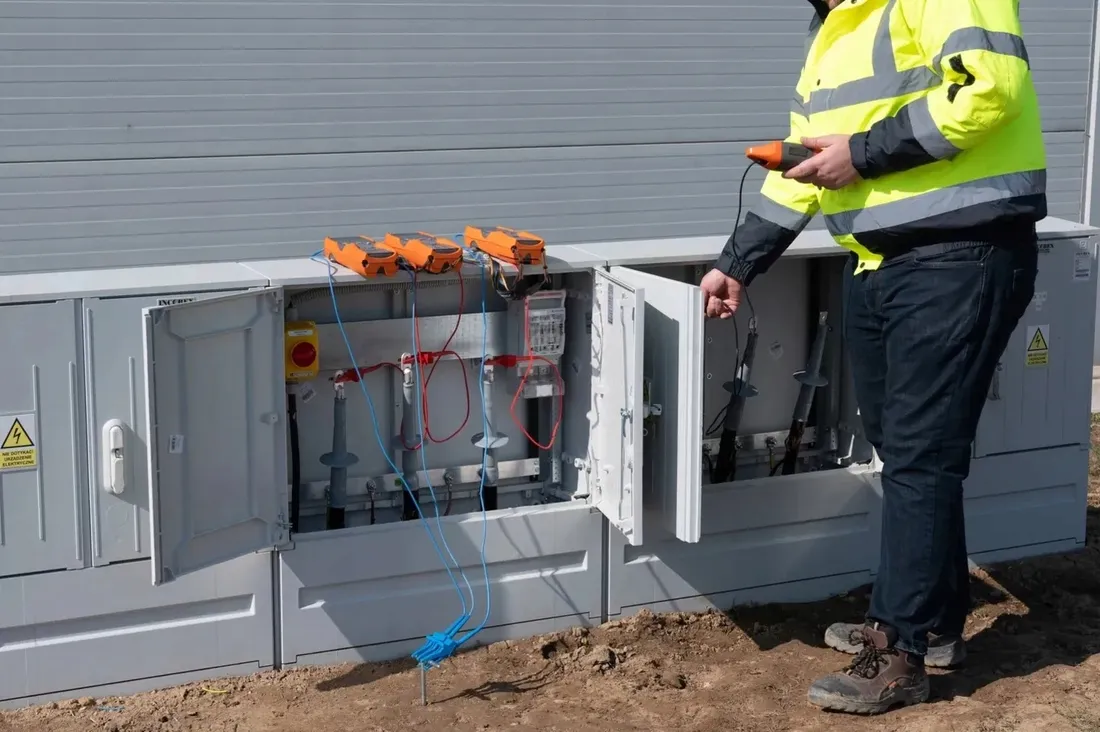

Identyfikacja zabezpieczeń w rozdzielnicy elektrycznej

✔️ Dzięki precyzyjnemu sensorowi w LKO-720 oraz dodatkowych sondach (dotykowej i bezdotykowej) identyfikacja zabezpieczeń poszczególnych obwodów jest łatwa i szybka.

Trasowanie w przewodnikach pozbawionych dostępu z zewnątrz

✔️ LKO-720 wraz z cęgami C-8, używany w trybie prądowym lub innym trybie wymuszającym przepływ prądu, pozwala na zidentyfikowanie przewodu bez konieczności fizycznego podłączenia się do niego.

Bezdotykowe wykrywanie przewodów będących pod napięciem

✔️ LKO-720 pozwala na precyzyjne namierzenie przewodów pod napięciem – zarówno w powietrzu, jak i betonie – bez użycia dodatkowych sond.

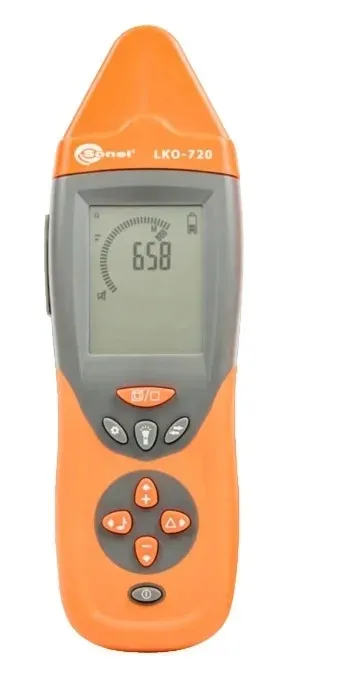

Odbiornik LKO-720

• Współpraca odbiornika z max. 4 nadajnikami w tym samym czasie, by zlokalizować przerwy lub zidentyfikować kable.
• Odbiór z nadajnika LKN-720 informacji o jego statusie.
• Funkcja 3D - wykrywanie kierunku przepływu prądu.
• Latarka LED.
• Gniazdo słuchawkowe.
• Aktualizacja oprogramowania przez USB.
• Podświetlany ekran do pracy w ciemności.

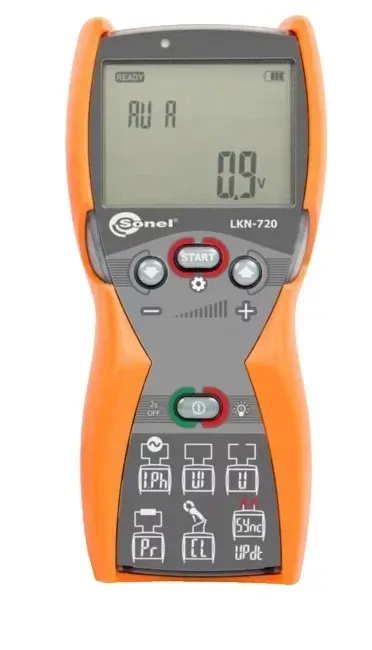

Nadajnik LKN-720

• 4 kody nadawanego sygnału.
• Transmisja informacji o ustawieniach nadajnika i stopniu naładowania jego baterii.
• Pomiar napięcia na obiekcie do 500 V RMS.
• Trzy poziomy wzmocnienia.
• Automatyczny lub ręczny wybór trybów pracy.
• Podświetlany ekran do pracy w ciemności.

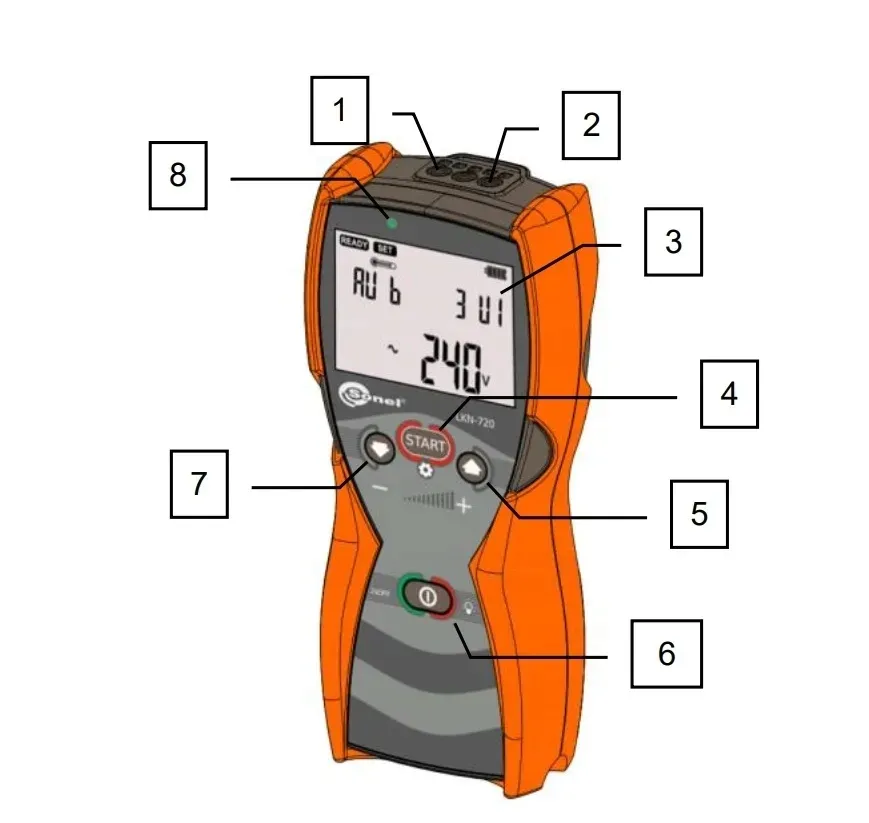

Opis

• 1. Gniazdo bananowe N nadajnika.
• 2. Gniazdo bananowe L nadajnika.
• 3. Wyświetlacz
• 4. Start/Stop nadawania sygnału. Dostęp do menu ustawień. Zatwierdzenie.
• 5. Zwiększenie poziomu nadawanego sygnału. Nawigacja w menu.
• 6. Włączenie/wyłączenie zasilania. Wyłączenie siłowe zasilania (ok. 10 s). Włączenie i wybór jasności podświetlania LCD.
• 7. Zmniejszenie poziomu nadawanego sygnału. Nawigacja w menu.
• 8. LED Dioda sygnalizacyjna dwukolorowa: Zielona: transmisja sygnału poprawna, Czerwona: niewłaściwa transmisja sygnału lub jej brak.

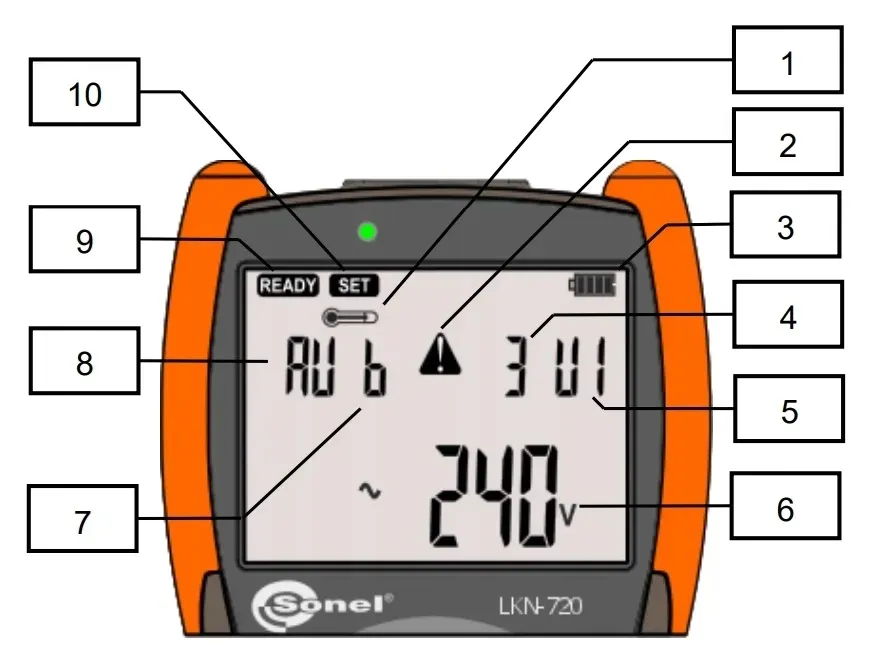

Opis

• 1. Przekroczona temperatura.
• 2. Uwaga wysokie napięcie.
• 3. Stan naładowania baterii lub akumulatora.
• 4. Moc nadawanego sygnału.
• 5. Tryb nadawanego sygnału.
• 6. Napięcie na obiekcie.
• 7. Kod nadawanego sygnału.
• 8. Tryb automatyczny włączony.
• 9. Miernik gotowy do działania
• 10. Menu ustawień nadajnika

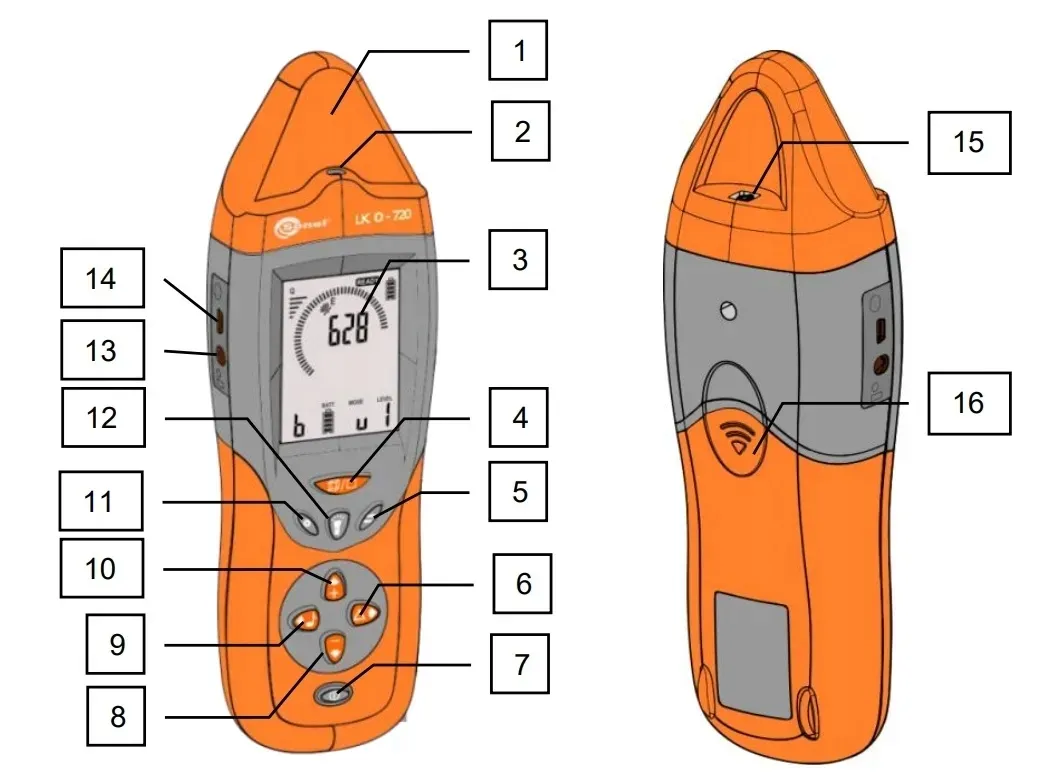

Opis odbiornika

1. Antena pola magnetycznego i elektrycznego.
2. Latarka
3. Wyświetlacz odbiornika
4. Przełączenie trybu lokalizacji
5. Wybór trybu pracy odbiornika.
6. Zmiana trybu wyświetlania wartości poziomu sygnału bezwzględnie (ABS) / względnie (REL)
7. Funkcje: Włączenie / wyłączenie odbiornika. Włączenie i wybór jasności podświetlenia wyświetlacza.
8. Zmniejszanie natężenia sygnału dźwiękowego.
9. Zmiana sygnału dźwiękowego
10. Zwiększanie natężenia sygnału dźwiękowego
11. Ustawienia odbiornika
12. Latarka. Włączenie i wybór jasności. Przytrzymanie klawisza tryb maksymalnej jasności.
13. Gniazdo podłączenia słuchawek.
14. Gniazdo USB.
15. Gniazdo podłączenia akcesoriów.
16. Pokrywa baterii

< ul>

Dane techniczne

• Rodzaj izolacji zgodnie z: PN-EN 61010-1 podwójna
• Kategoria pomiarowa zgodnie z: PN-EN 61010-1 III 600 V
• Stopień ochrony zgodnie z: PN-EN 60529 IP67
• Zasilanie: 4 x bateria alkaliczna AA lub 4 x akumulatorek Ni-MH
• Maksymalne napięcie pracy: 500 V RMS
• Temperatura robocza: -10°C...+50°C
