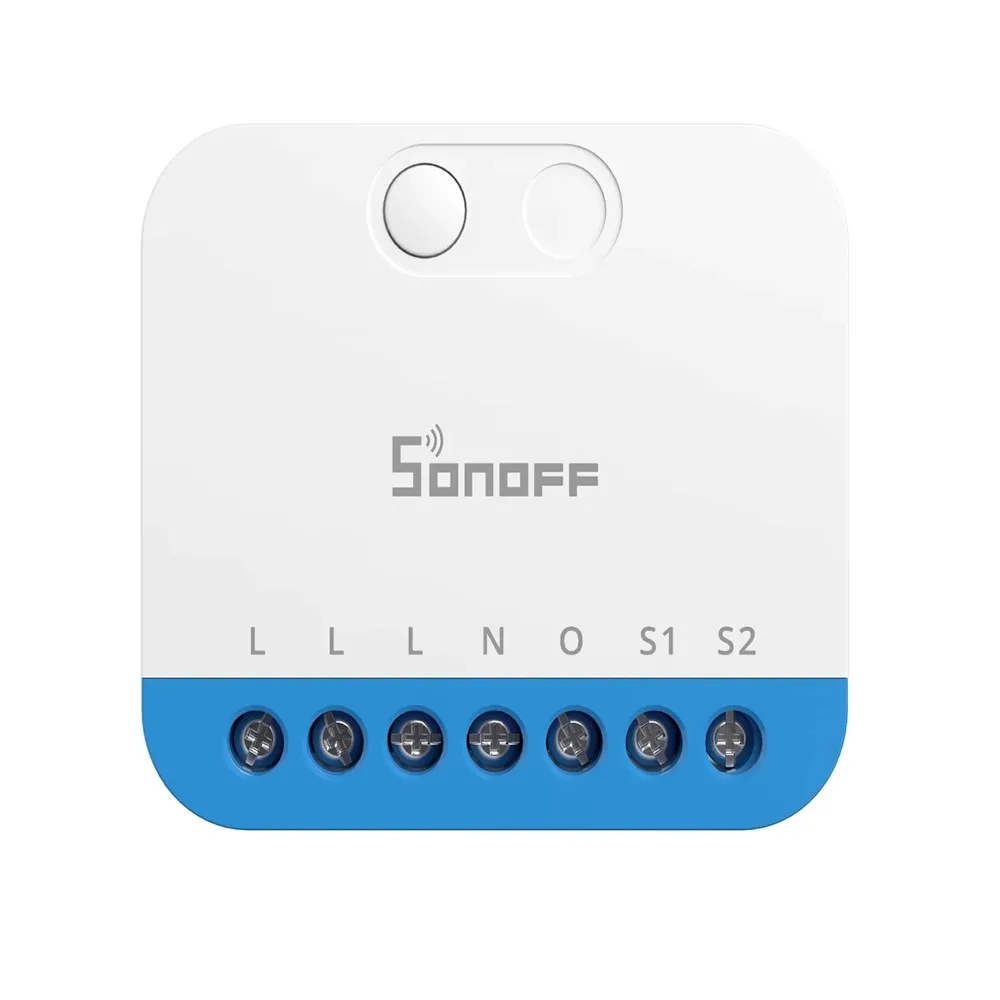

SONOFF MINI-ZBDIM inteligentny ściemniacz dopuszkowy Zigbee 3.0

SONOFF MINI-ZBDIM inteligentny ściemniacz dopuszkowy Zigbee 3.0

Kompaktowy ściemniacz oświetlenia Zigbee 3.0 przeznaczony do montażu w puszkach instalacyjnych, oferujący płynne sterowanie jasnością dla lamp LED, żarowych oraz halogenowych. Urządzenie wspiera monitorowanie zużycia energii w czasie rzeczywistym i współpracuje z popularnymi ekosystemami inteligentnego domu, takimi jak Home Assistant, Alexa oraz Google Assistant. Do działania wymagana jest bramka Zigbee 3.0 zgodna z aplikacją SONOFF / eWeLink.

Najważniejsze cechy:

• Szeroka kompatybilność: obsługa LED do 200VA, żarówek i halogenów do 400W oraz transformatorów elektronicznych do 200W.
• Standard Zigbee 3.0: integracja z Home Assistant, ZHA, Zigbee2MQTT, Alexa i Google Assistant.
• Płynne ściemnianie bez migotania z automatyczną lub ręczną kalibracją.
• Monitorowanie energii: bieżący pomiar i synchronizacja danych o zużyciu prądu.
• Ochrona przed przegrzaniem: wbudowany czujnik TC z automatycznym odcięciem zasilania.
• Obsługa różnych typów przełączników ściennych: kołyskowych i chwilowych.

Obsługiwane typy oświetlenia

Ściemniacz SONOFF MINI-ZBDIM został zaprojektowany do pracy z wieloma popularnymi źródłami światła stosowanymi w instalacjach domowych. Dzięki temu może być wykorzystany zarówno w modernizowanych, jak i nowych systemach inteligentnego oświetlenia.

• Ściemnialne lampy LED: do 200VA
• Żarówki żarowe: do 400W
• Żarówki halogenowe: do 400W
• Ściemnialne transformatory elektroniczne: do 200W

Wymagana bramka Zigbee

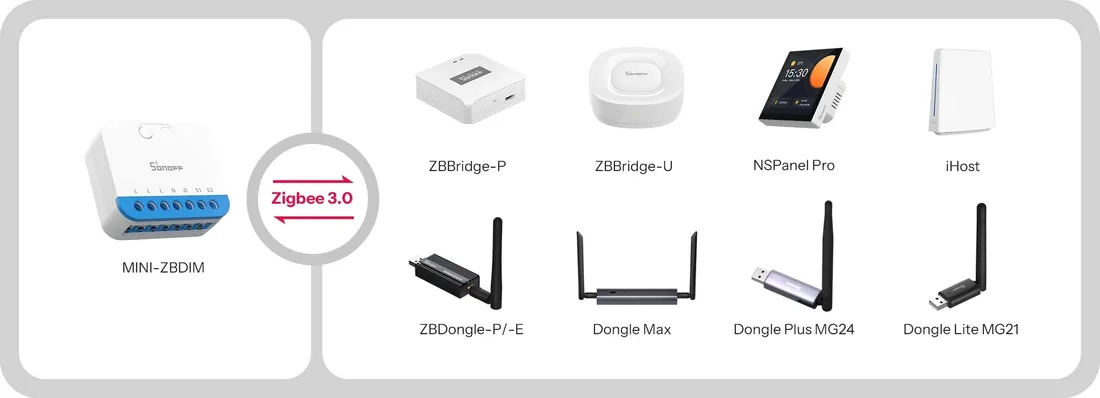

Urządzenie komunikuje się w standardzie Zigbee, dlatego do zdalnego sterowania, obsługi scen i automatyzacji wymagana jest bramka Zigbee 3.0 zgodna z aplikacją SONOFF / eWeLink, np. SONOFF ZBBridge Pro, NSPanel Pro lub SONOFF iHost.

MINI-ZBDIM współpracuje również z Home Assistant poprzez ZHA lub Zigbee2MQTT, dzięki czemu może być częścią rozbudowanego systemu automatyki domowej.

Precyzyjne ściemnianie i kalibracja

MINI-ZBDIM oferuje płynną regulację jasności bez migotania, co przekłada się na większy komfort użytkowania i lepszą współpracę z kompatybilnymi oprawami. Funkcja automatycznej lub ręcznej kalibracji pozwala dopasować charakterystykę ściemniania do konkretnego źródła światła, poprawiając stabilność pracy w całym zakresie regulacji.

Monitorowanie energii i zabezpieczenie termiczne

Urządzenie stale mierzy pobór mocy i synchronizuje dane o zużyciu energii, co ułatwia kontrolę kosztów oraz analizę pracy podłączonych obwodów oświetleniowych. Wbudowany czujnik temperatury TC wykrywa przegrzanie, ostrzega użytkownika i w razie potrzeby bezpiecznie odcina zasilanie.

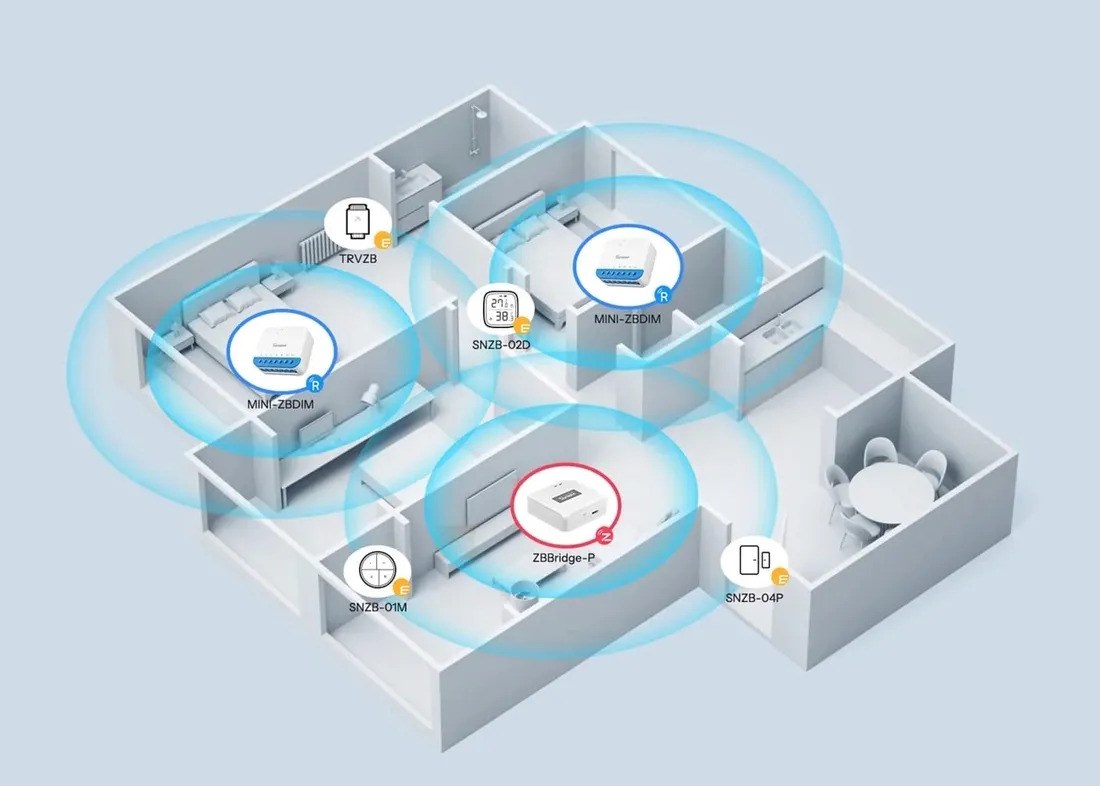

Rozszerzony zasięg Zigbee

Jako urządzenie zasilane sieciowo, MINI-ZBDIM może wspierać stabilność sieci Zigbee Mesh i poprawiać komunikację z innymi urządzeniami w instalacji. To przydatne rozwiązanie w większych systemach inteligentnego domu, gdzie liczy się pewny zasięg i stabilne połączenie.

Obsługiwane typy przełączników zewnętrznych

SONOFF MINI-ZBDIM współpracuje z różnymi typami przełączników ściennych, co ułatwia modernizację istniejącej instalacji bez konieczności wymiany całego osprzętu. Przed użyciem należy ustawić odpowiedni tryb przełącznika przez potrójne naciśnięcie przycisku urządzenia lub w aplikacji eWeLink.

• Pojedynczy przełącznik kołyskowy (1-kierunkowy): S1 lub S2 – krótkie naciśnięcie włącza / wyłącza.
• Pojedynczy przycisk chwilowy (1-kierunkowy): S1 lub S2 – krótkie naciśnięcie włącza / wyłącza; przytrzymanie rozjaśnia lub przyciemnia.
• Podwójny przycisk chwilowy (2-kierunkowy): S1 – krótkie naciśnięcie włącza, długie zwiększa jasność; S2 – krótkie naciśnięcie wyłącza, długie zmniejsza jasność.
• Potrójny przycisk chwilowy (3-kierunkowy): S1 – krótkie naciśnięcie zwiększa jasność krokowo, długie płynnie zwiększa; środkowy klawisz – włącz / wyłącz; S2 – krótkie naciśnięcie zmniejsza jasność krokowo, długie płynnie zmniejsza.

Domyślnie dla podwójnych i potrójnych przycisków S1 odpowiada za włączanie i rozjaśnianie, a S2 za wyłączanie i przyciemnianie. To przypisanie można zmienić w aplikacji eWeLink.

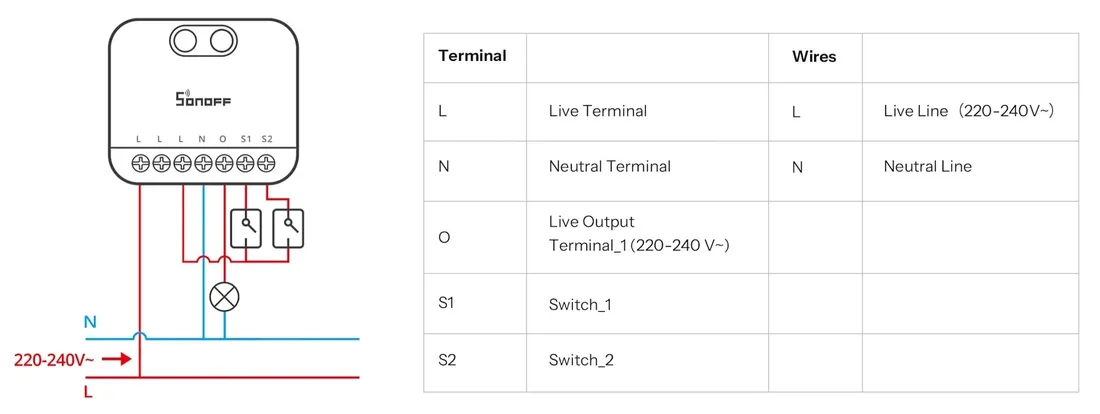

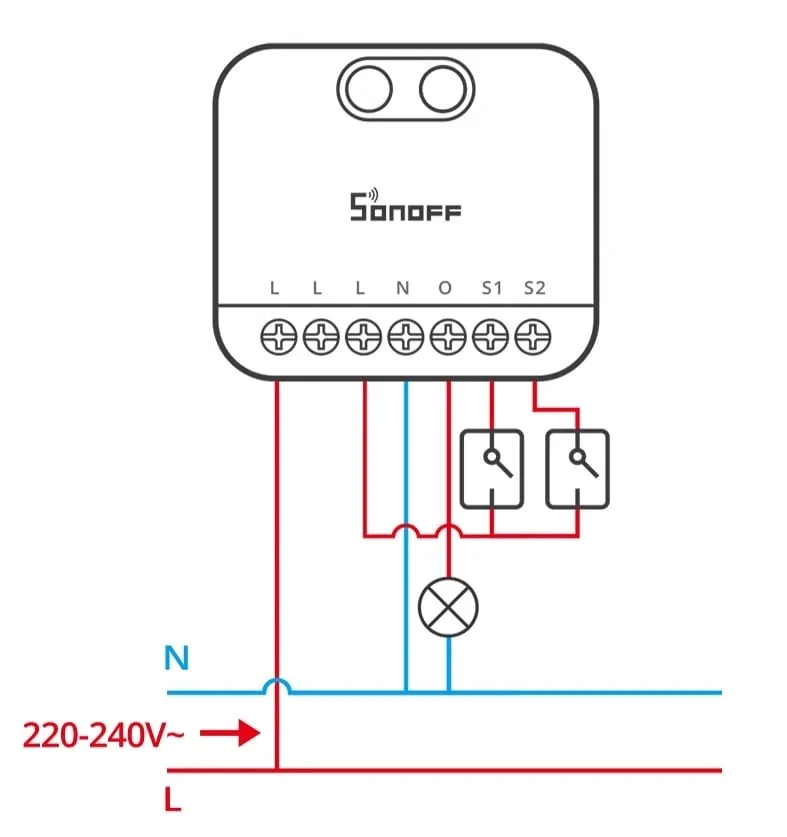

Instrukcje okablowania

Ściemniacz przeznaczony jest do montażu dopuszkowego wewnątrz budynków. Instalację należy wykonać zgodnie ze schematem producenta i z zachowaniem parametrów obciążenia dla podłączonego źródła światła.

Specyfikacja techniczna

1. Nazwa produktu: MINI DIM (Zigbee)
2. Seria: MINI Extreme series
3. Typ produktu: Zigbee Dimmer Switch
4. Model: MINI-ZBDIM
5. Mikrokontroler: EFR32MG21
6. Zasilanie znamionowe: 220–240V~ 50Hz
7. Maks. obciążenie rezystancyjne: 400W
8. Obciążenie LED: 200VA
9. Protokół Zigbee: IEEE 802.15.4
10. Masa netto: 24,5 g

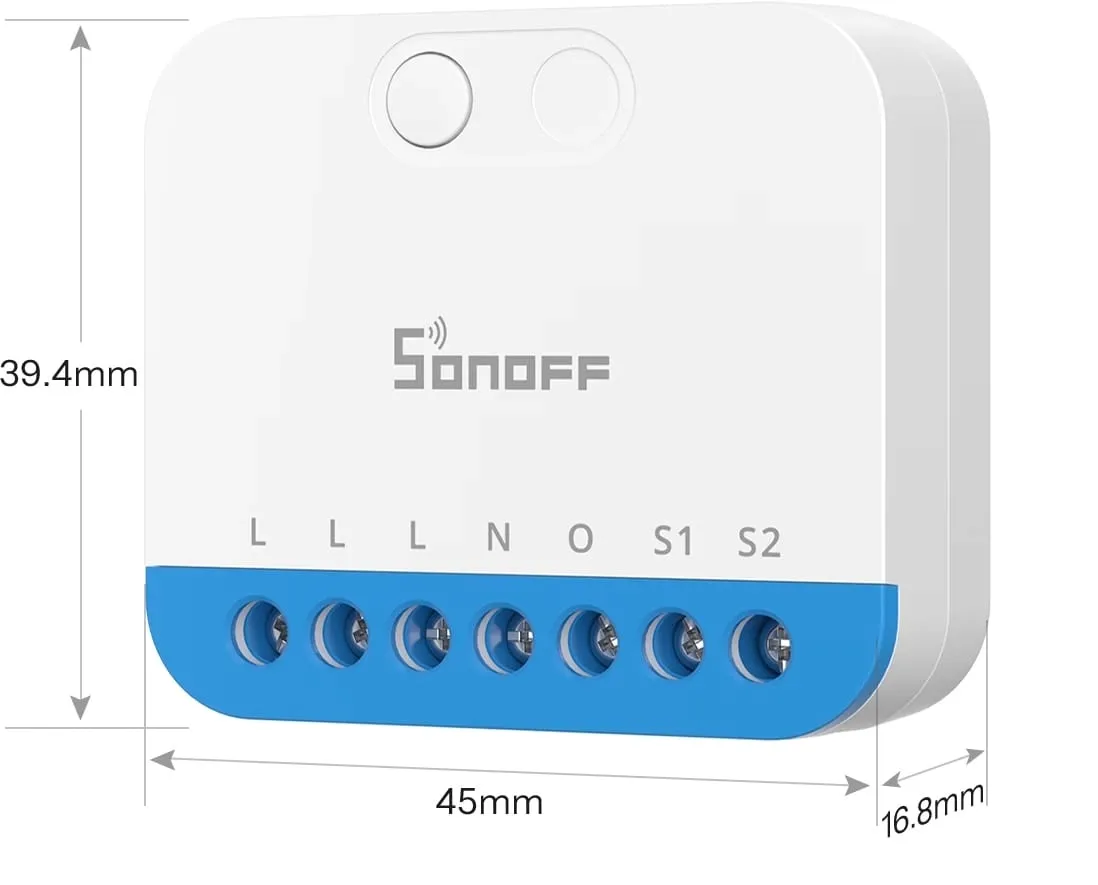

11. Wymiary: 45 × 39,4 × 16,8 mm
12. Materiał obudowy: PC
13. Miejsce pracy: wewnątrz pomieszczeń
14. Temperatura pracy: -10°C do 40°C
15. Wilgotność pracy: 5–95% RH, bez kondensacji
16. Certyfikaty: CE, RoHS

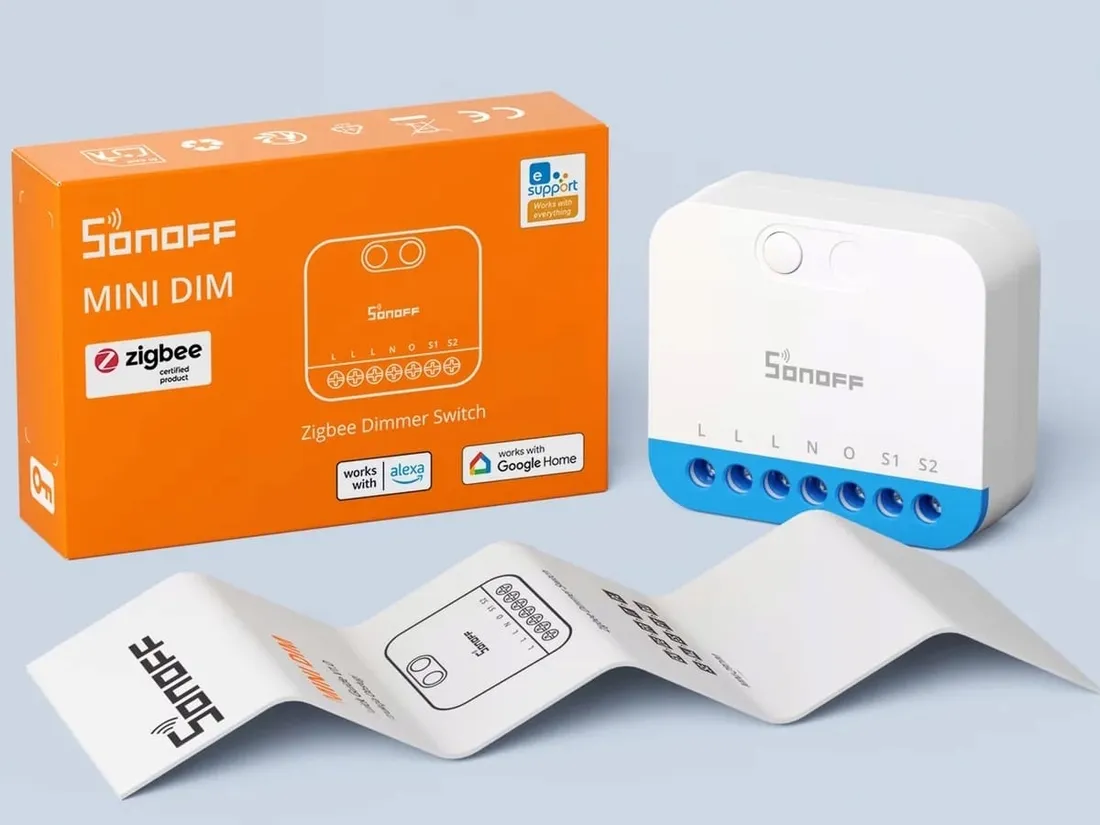

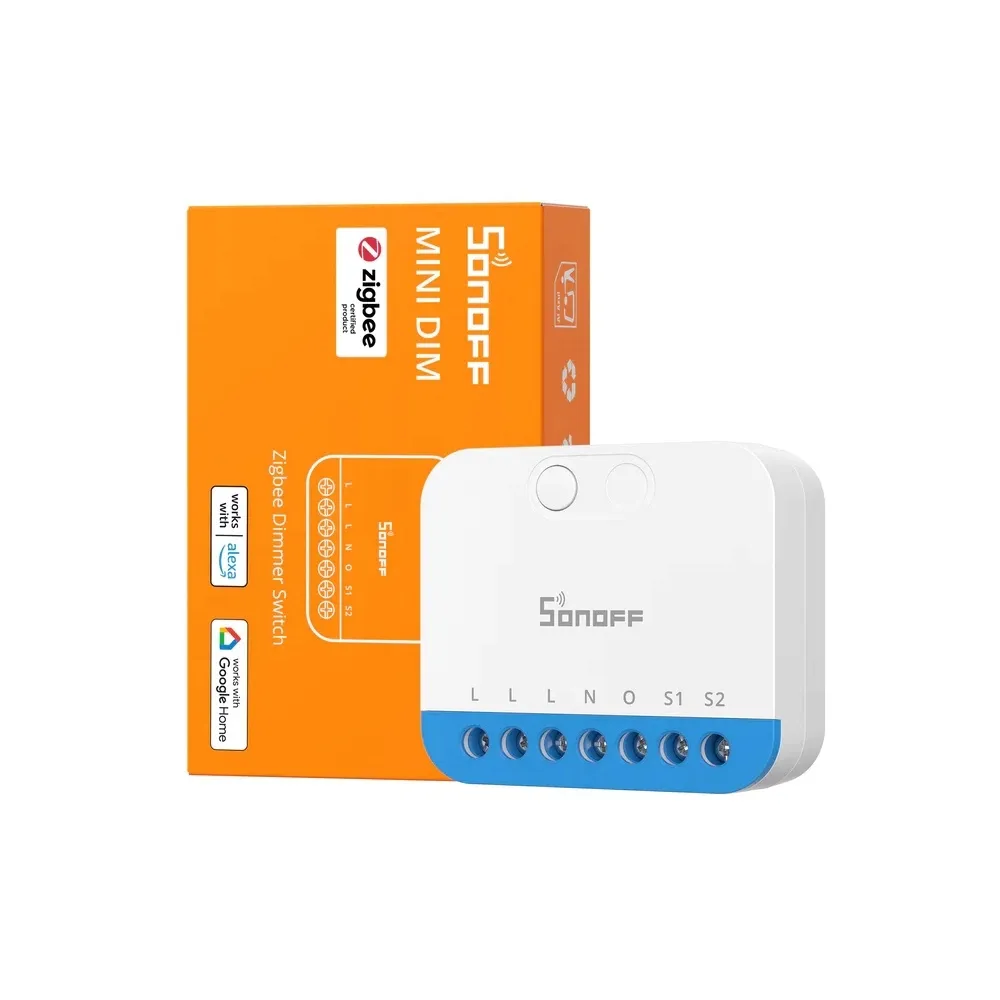

Zawartość zestawu

1. Ściemniacz dopuszkowy SONOFF MINI-ZBDIM
2. Dokumentacja producenta
