SIŁOWNIK STEROWNIK REGULATOR STAŁOTEMPERATUROWY ACT443 230V PROCLICK AFRISO

1. Zastosowanie

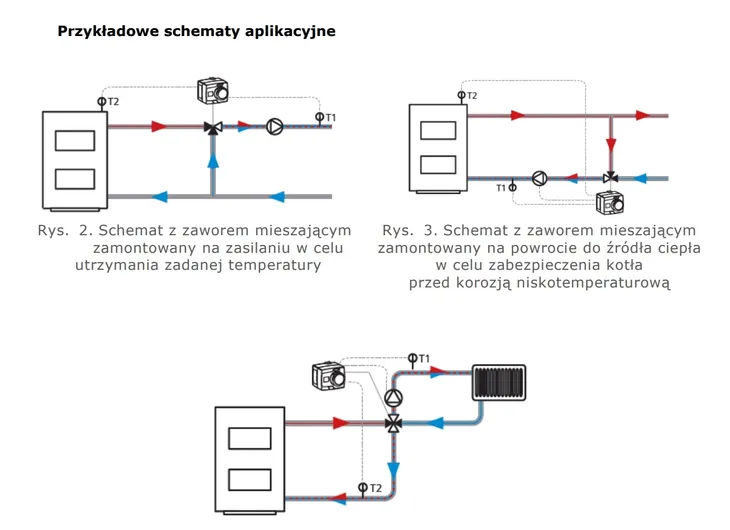

Regulator stałotemperaturowy ACT 443 ProClick jest regulatorem stosowanym w instalacjach celem utrzymania stałej temperatury medium za obrotowym zaworem mieszającym, z możliwością sterowania pracą pompy obiegowej.

Dane techniczne

• Moment obrotowy: 6 Nm
• Zakres temperatury pracy: 10 ÷ 90°C
• Kąt obrotu: 90°
• Czas obrotu o 90°: 120 s
• Napięcie zasilania: 230 V AC
• Pobór mocy: max 3 W
• Stopień ochronności obudowy: IP42

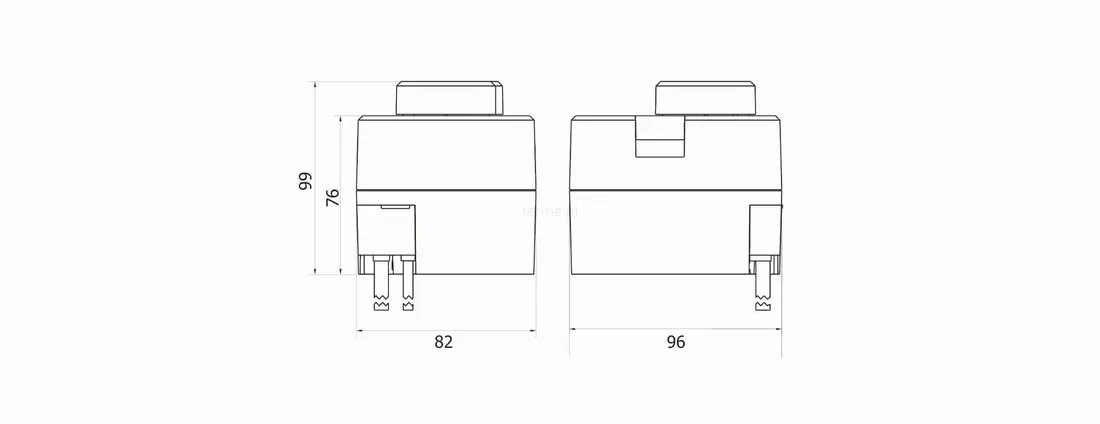

• Wymiary (wys. x szer. x głęb.): 85,5 × 97 × 99 mm
• Waga: 800 g
• Materiał obudowy: czarny, PC
• Tryb pracy: grzanie oraz chłodzenie
• Długość przewodu do sterowania pompą: 0,5 m, zakończony kostką elektryczną
• Długość przewodu zasilającego: 2 m, zakończony wtyczką
• Długość przewodu czujnika zaworu: 1 m, adapter przylgowy w zestawie
• Długość przewodu czujnika źródła ciepła: 2 m, adapter przylgowy w zestawie
• Wymiary termoelementu: 10 × ø4 mm
• Algorytm sterowania: PID

Budowa

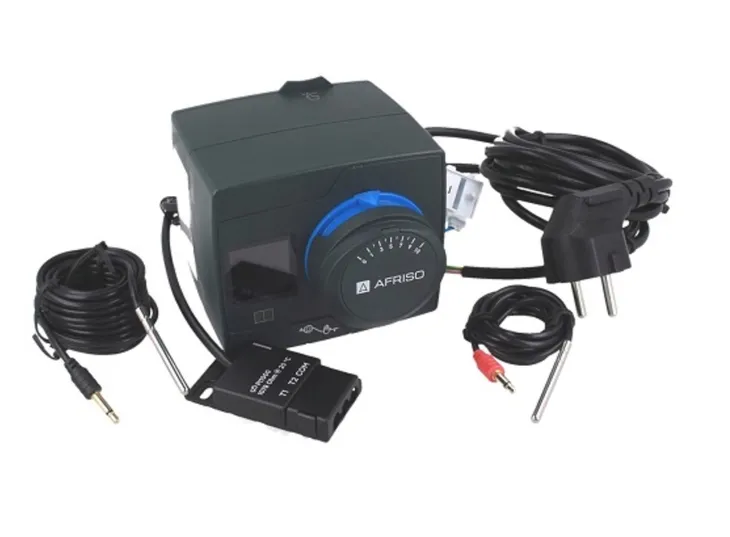

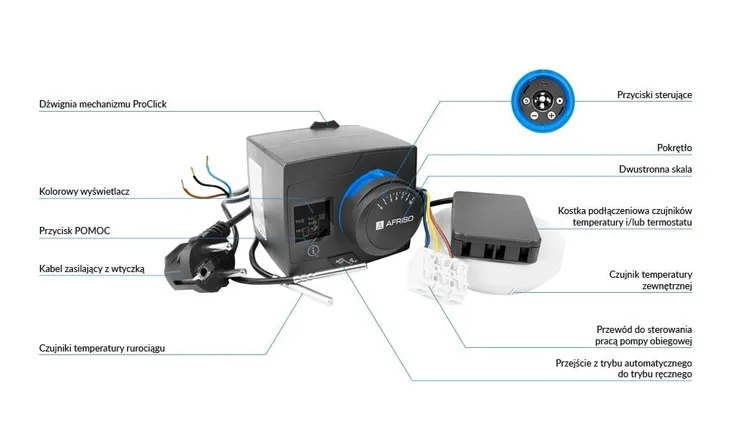

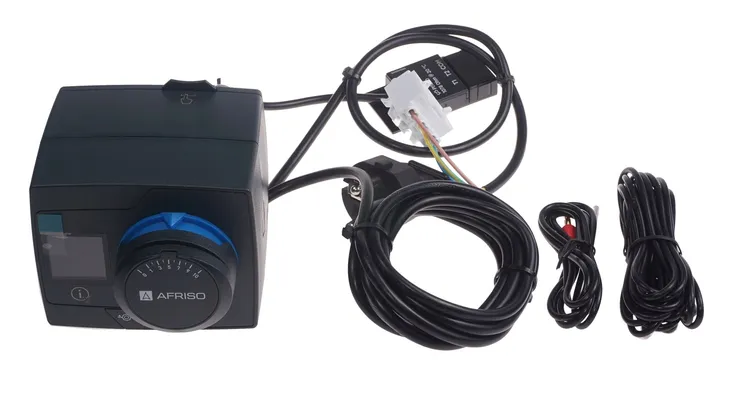

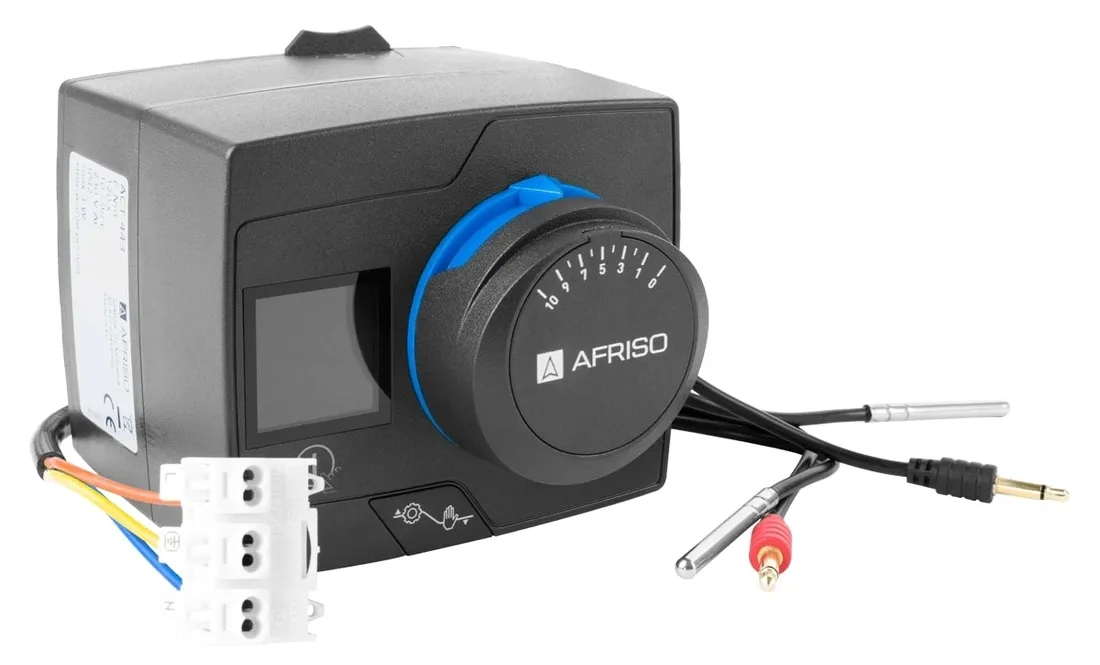

Regulator stałotemperaturowy ACT 443 ProClick zintegrowany jest z siłownikiem. Zestaw zawiera również 2 czujniki temperatury wraz z adapterem do montażu, przewodem elektrycznym zakończonym wtyczką oraz przewodem do sterowania pompą obiegową zakończym kostką przyłączeniową. Regulator ACT 443 ProClick zastępuje osobny siłownik zaworu mieszającego i osobny regulator sterujący pracą zaworu. Dodatkowo regulator wyposażony jest w funkcję ochrony temperatury powrotu, co jest szczególnie istotne w instalacjach z kotłem na paliwo stałe.

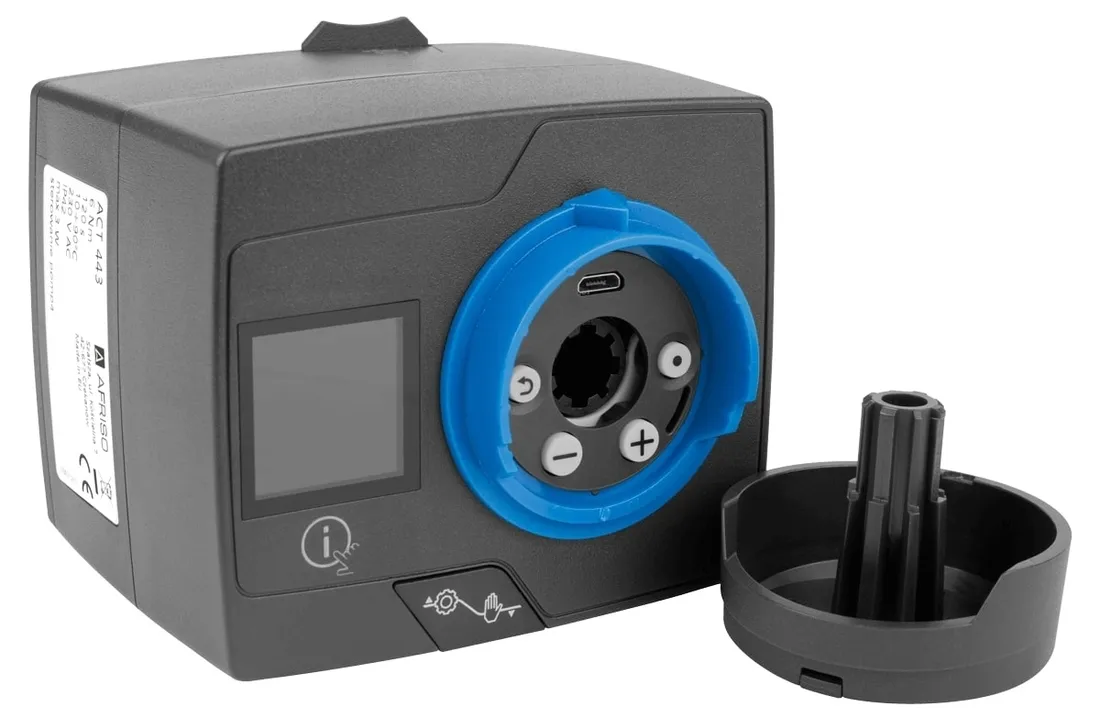

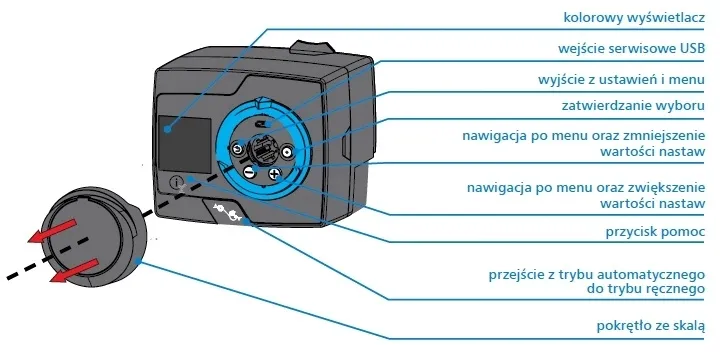

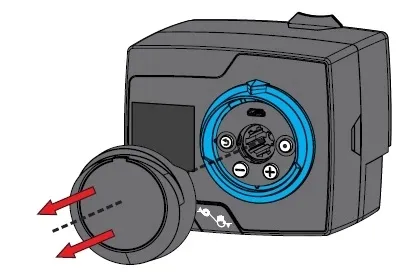

Wszelkie zmiany ustawień wprowadza się za pomocą przycisków zlokalizowanych pod pokrętłem. Regulator wyposażony jest w przełącznik trybu pracy, który umożliwia przełączenie z trybu automatycznego na tryb ręczny.

Montaż regulatora na zaworach mieszających serii ARV ProClick nie wymaga użycia narzędzi.
