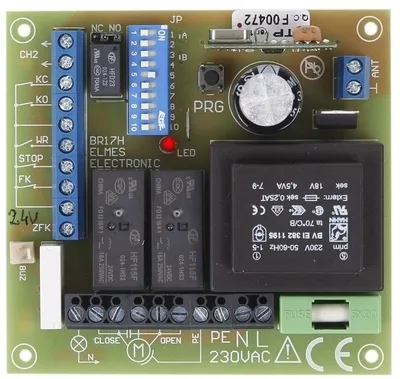

Sterownik, centrala do bramy przesuwnej 230V z wbudowanym odbiornikiem pilotów z możliwością podłączenia lampy ostrzegawczej oraz fotokomórek z trzema pilotami w zestawie.

Charakterystyka:

Urządzenie przeznaczone jest do zdalnego sterowania bramą, do napędu której zastosowano jednofazowy silnik indukcyjny prądu zmiennego 230V umożliwiający pracę w dwóch kierunkach. Posiada następujące funkcje:

• transmisja radiowa z użyciem kodu zmiennego KEELOQ zapewniająca wysoki poziom bezpieczeństwa,

• superheterodynowy odbiornik radiowy,

• współpraca ze wszystkimi pilotami na pasmo 433,92 MHz produkcji Elmes Elektronik,

• pamięć pilotów: 112,

• sterowanie jednym lub dwoma przyciskami pilota: jednym - przycisk pilota steruje bramą w cyklu: OTWIERANIE-STOP-ZAMYKANIE-STOP-OTWIERANIE…, dwoma - pierwszy przycisk pilota steruje bramą w cyklu: OTWIERANIE-STOP-OTWIERANIE.., drugi w cyklu: ZAMYKANIE-STOP-ZAMYKANIE…,

• sterowanie pojedynczym wyłącznikiem przewodowym w cyklu: OTWIERANIE-STOP-ZAMYKANIE-STOP-OTWIERANIE…,

• automatyczne zamykanie po upływie zaprogramowanego czasu PAUZY (1sek..4min), możliwość skrócenia PAUZY sygnałem z fotokomórki,

• współpraca z wyłącznikami krańcowymi typu NO lub NC (normalnie otwarte lub normalnie zwarte),

• programowany czas pracy silnika pozwalający na współpracę z napędami nie wyposażonymi w krańcówki,

• współpraca z fotokomórką typu NC z wyjściem normalnie zwartym,

• automatyczne otwarcie bramy po naruszeniu fotokomórki w czasie zamykania,

• wejście bezpieczeństwa STOP blokujące ruch bramy w obu kierunkach,

• dodatkowe, niezależne wyjście przekaźnikowe NO/NC sterowane oddzielnym przyciskiem pilota, może zostać załączone na zaprogramowany czas, lub na stałe,funkcja ułatwiająca instalację-możliwość odwrócenia kierunków ruchu bramy i wyłączników krańcowych za pomocą zworek.

Dane techniczne:

• zasilanie: 230VAC; pobór mocy: maksymalnie 4VA,

• wyjścia przekaźnikowe silnika: 2 x NO, maksymalnie 16A/250VAC,

• wyjście na lampę: maksymalnie 5A/250VAC,

• wyjście zasilania fotokomórek: 24VDC, maksymalnie 200mA, zabezpieczone bezpiecznikiem polimerowym,

• czas pracy silnika: od 1s do 4 min, wspólny dla zamykania i otwierania,

• czas załączenia wyjścia CH2: od 0,5 s do 2 min,

• czas PAUZY: od 1s do 4 min,

• odbiornik superheterodynowy na pasmo 433,92MH,

• wymiary (d/s/w): 95/90/34 mm

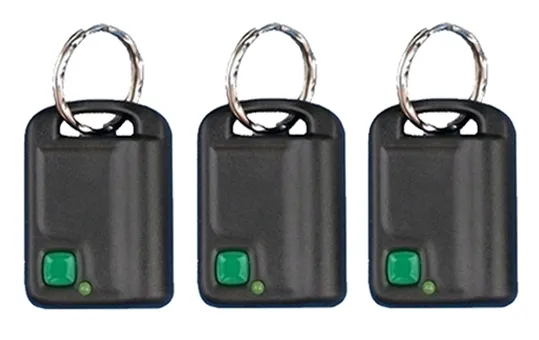

Pilot jednokanałowy Elmes UMB-100HT 3 szt.

• częstotliwość pracy 433,92MHz
• moc 3-5mW
• bateria GP23A 12V w zestawie
• wymiary (dł/szer/wys) 46/34/14mm

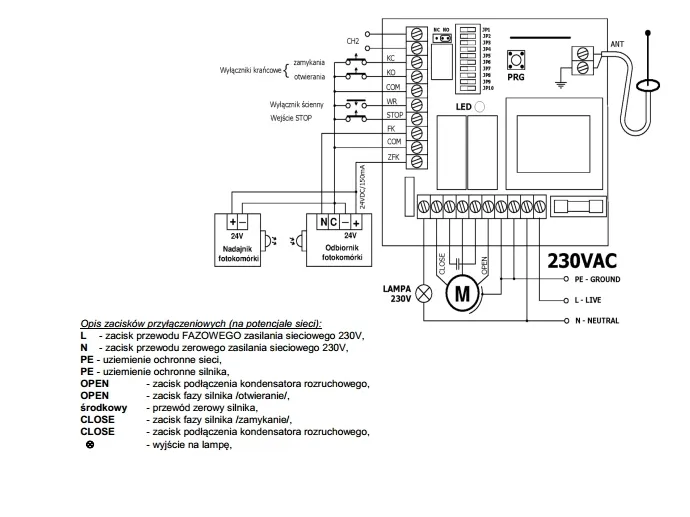

Schemat podłączenia

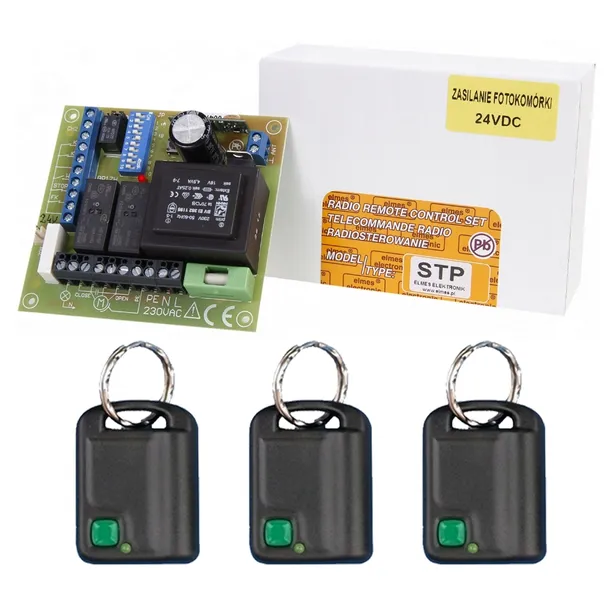

Zestaw  zawiera:

- sterownik bramy przesuwnej Elmes STP 230V 1 sztuka

- pilot UMB100HT z bateriami 3 sztuki

- instrukcję

Naszym klientom udzielamy pomocy i wszelkich informacji dotyczących instalacji oraz konfiguracji sprzedawanych urządzeń.
