Sterownik do instalacji i-3 plus

Sterownik do instalacji i-3 plus

Producent: Tech Sterowniki

Kod produktu: WG.14.0093

Opis produktu:

Sterownik do instalacji i-3 plus obsługa trzech zaworów w standardzie z obsługą systemu solarnego. Możliwość sterowania parametrami urządzenia grzewczego dzięki komunikacji OpenTherm (kompatybilność do wersji 4.0). Możliwość podłączenia 2 źródeł ciepła. Możliwość sterownia dodatkowym urządzeniem np. dodatkowymi pompami na obiegach bez zaworów, oświetleniem lub zraszaczem do trawników itp.

Wyposażenie sterownika

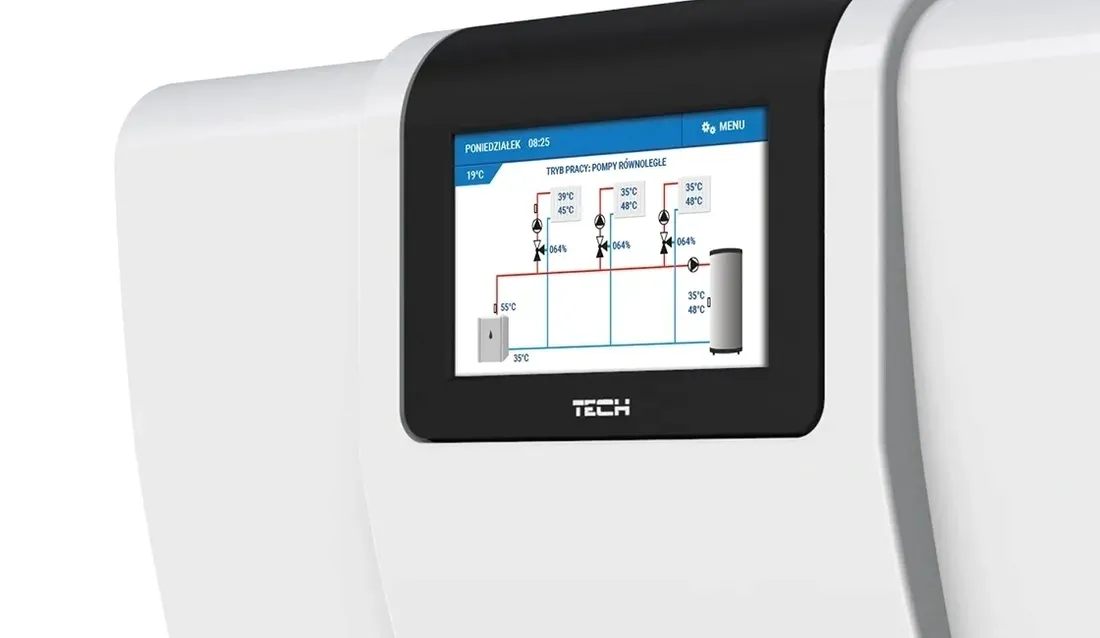

• duży, kolorowy, dotykowy wyświetlacz LCD 4,3″
• czujnik CWU
• czujnik zewnętrzny
• czujniki temperatury zaworów
• czujniki temperatury powrotu i kotła
• obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury

Funkcje realizowane przez sterownik

• płynne sterowanie trzema zaworami mieszającymi
• możliwość sterowania parametrami urządzenia grzewczego dzięki komunikacji OpenTherm (kompatybilność do wersji 4.0)
• sterowanie pompą CWU
• obsługa systemu solarnego
• sterowniae pompą solarną sygnałem PWM
• zabezpieczenie temperatury powrotu
• sterowanie pogodowe i sterowanie tygodniowe
• dwa wyjścia 0-10V
• dwa wyjścia beznapięciowe konfigurowane
• dwa wyjścia napięciowe konfigurowane
• sterowanie kaskadą 4 kotłów (sygnały dwustanowe)
• współpraca z trzema regulatorami pokojowymi dwustanowymi
• współpraca z trzema regulatorami pokojowym z komunikacją RI-1
• współpraca z regulatorem pokojowym z komunikacją RS
• możliwość podłączenia modułu ST-505 lub WIFI RS - zarządzanie poprzez eModul
• możliwość sterowania dwoma dodatkowymi zaworami za pomocą dodatkowych modułów i-1m lub i-1
• możliwość aktualizacji oprogramowania przez port USB

Aplikacja

Sterowniki z serii i-2 / i-3 PLUS mogą zostać rozbudowane o sterowanie przez aplikację za pomocą modułu internetowego ST-505 lub WiFi RS i za pomocą aplikacji mieć pogląd swojej instalacji i móc zmieniać jej parametry pracy.

OpenTherm

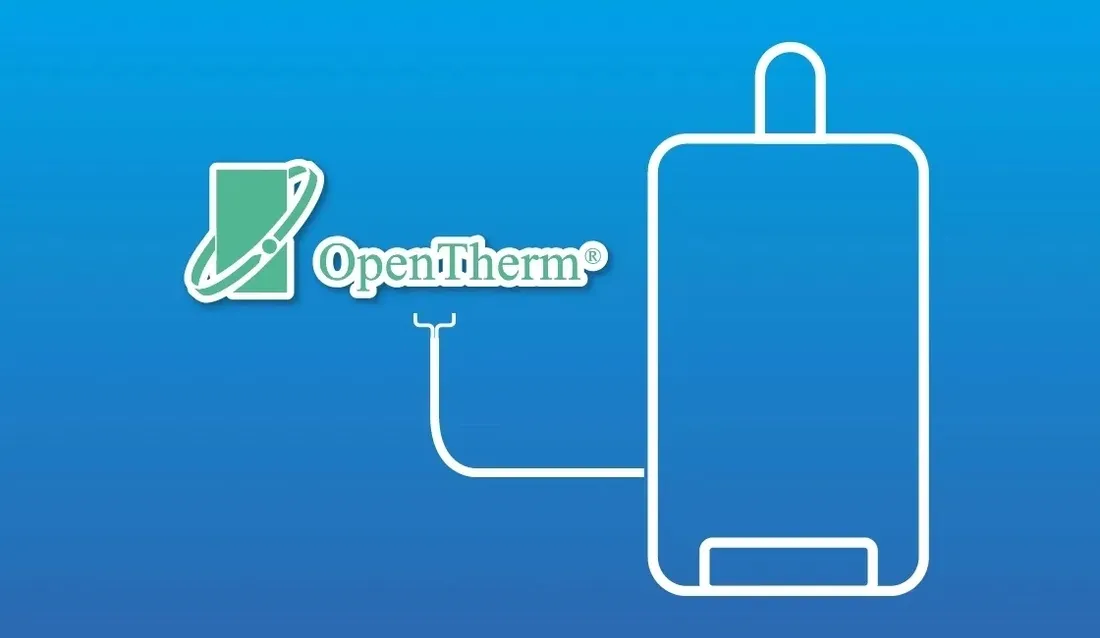

Sterownik i-3 PLUS wyposażony jest w złącze komunikacji OpenTherm. Za pośrednictwem tej komunikcaji sterownik może zmieniać temperaturę zadaną urządzenia grzewczego, zmieniać temperaturę CWU odczytywać aktualne parametry pracy czy sygnalizować stany alarmowe.

Sterownik działa w standardzie OpenTherm+ ver. 4.0.

Parametry produktu

WyszczególnienieJednostka   Napięcie zasilania V 230V +/- 10% / 50Hz Maksymalny pobór mocy sterownika W 10 Temperatura otoczenia °C 5÷50 Wytrzymałość temp. czujnika °C -30÷99 Wkładka bezpiecznikowa A 6,3 Zakres nastaw temperatur °C 8÷90 Obciążenie na każdym wyjściu A 0,5
