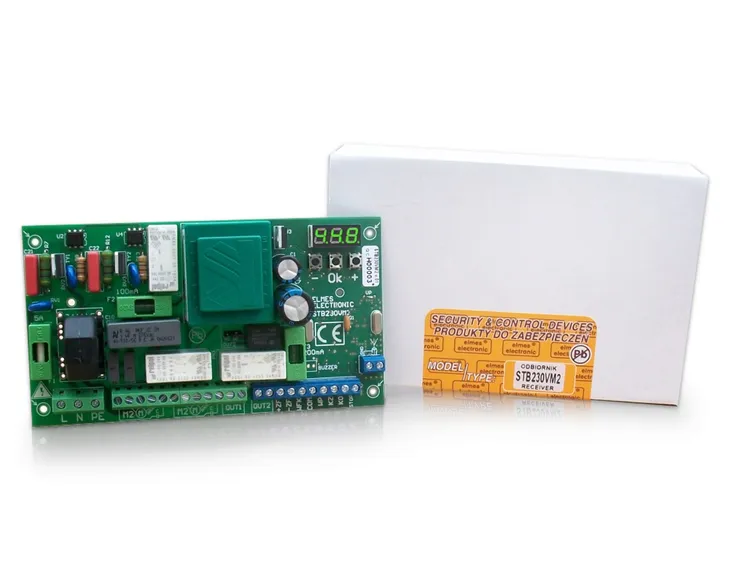

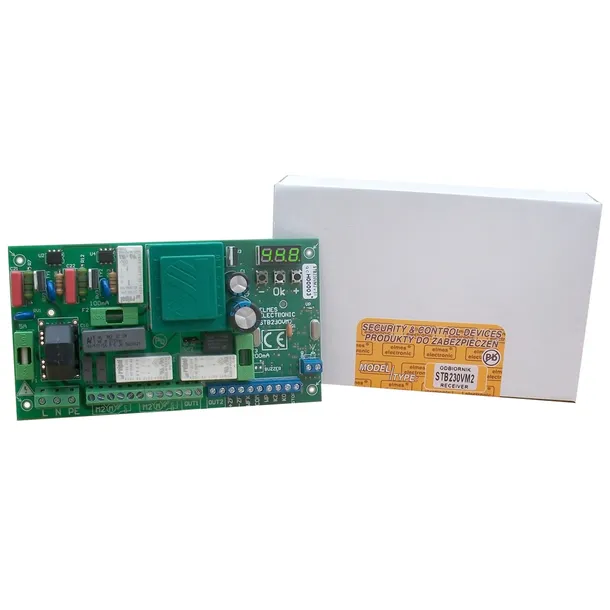

Sterownik Elmes STB230VM2

STB230VM2 - Sterownik do bramy jedno/dwuskrzydłowej z regulacją mocy - Elmes

Sterownik do bram jedno i dwuskrzydłowych 230V AC 433,92MHz

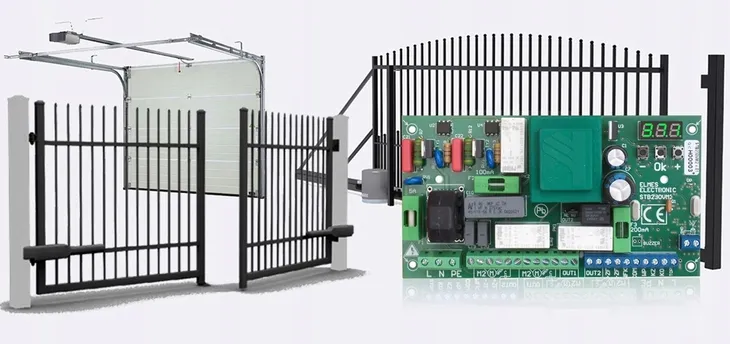

Urządzenie przeznaczone jest do automatyzacji otwierania i zamykania bram wjazdowych jedno- lub dwuskrzydłowych, w których zastosowano silnik(i) prądu zmiennego 230VAC umożliwiające pracę w dwóch kierunkach.

Charakteryzuje się następującymi funkcjami:

współpraca z maksymalnie 448 pilotami z kodem zmiennym KEELOQ, produkcji Elmes Elektronik;

• niezależna regulacja siły dla obu skrzydeł bramy;
• sterowanie jednym lub dwoma przyciskami pilota lub pojedynczym wyłącznikiem przewodowym;
• tryby pracy: manualny, z samo-zamykaniem, dwa tryby typu "parking";
• funkcja furtki (otwarcie jednego skrzydła);
• współpraca z  wyłącznikami krańcowymi typu NO lub NC (normalnie otwarte lub normalnie zwarte);
• współpraca z fotokomórką typu NC (normalnie zwarta);
• automatyczne otwarcie bramy po naruszeniu fotokomórki w czasie zamykania;
• wejście bezpieczeństwa STOP blokujące ruch bramy w obu kierunkach;
• wyjście na lampę ostrzegawczą (pulsującą) lub oświetleniową;
• dodatkowe wyjście przekaźnikowe OUT2 typu NO/NC, do sterowania elektrozamkiem lub sterowane oddzielnym przyciskiem pilota.

Dane techniczne:

• zasilanie: 230VAC; pobór mocy: maksymalnie 6VA, spoczynkowy (bez fotokomórki): 2,5VA,
• maksymalna moc silników skrzydłowych: 500W + 500W;
• wyjście OUT1 na lampę: bezprądowe, NO, separowane galwanicznie; obciążalność: 16A/250VAC,
• czas załączenia: od 1s do 999s;
• wyjście OUT2: typu NO lub NC - przełączanie zworką, bezprądowe, separowane galwanicznie;
• obciążalność: 1A/240VAC/30VDC; czas załączenia w trybie monostabilnym: od 0,5s do 127s lub tryb bistabilny,
• wyjście zasilania fotokomórek: 24VDC, maksymalnie 150mA, zabezpieczone bezpiecznikiem topikowym,
• wejście na fotokomórkę typu NC (normalnie zwarta),
• wejście bezpieczeństwa STOP typu NC (normalnie zwarte),
• wejścia na wyłączniki krańcowe typu NC (normalnie zwarte) lub NO (normalnie rozwarte),
• czas pracy silnika: od 1s do 255s, wspólny dla zamykania i otwierania,
• czas PAUZY: od 1s do 255s,
• odbiornik superheterodynowy na pasmo 433,92MHz,
• zakres temperatur pracy: od  - 20C do +50C,

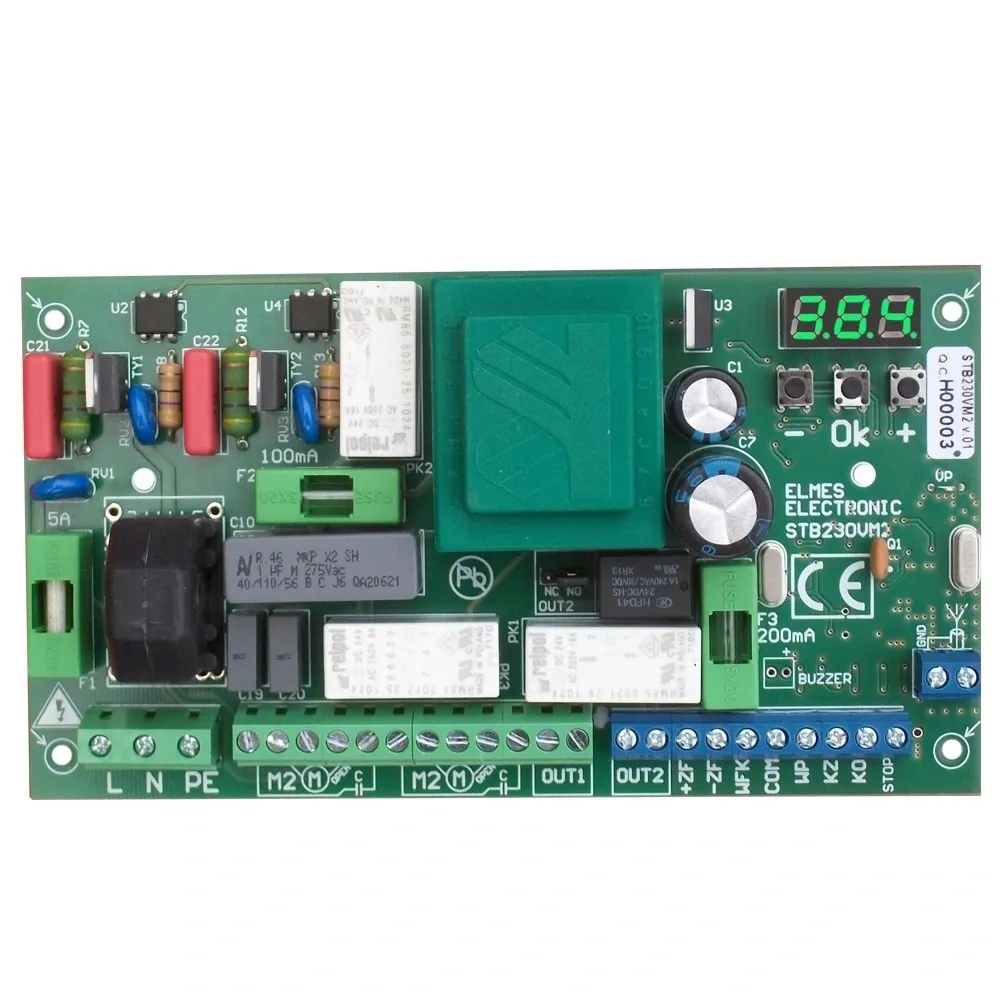

• wymiary płytki (d/s/w): 165/90/45 mm.
• rozstaw 4 otworów montażowych ø=3mm: 153 x 75 mm.
