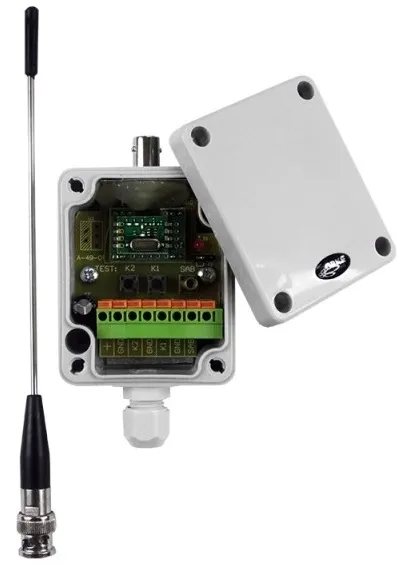

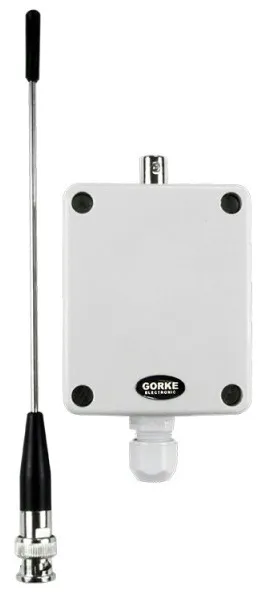

NRP-102K Nadajnik Gorke

NRP-102K Stacjonarny nadajnik przewidziany jest do współpracy z odbiornikiem RP10-2K. Tak zbudowany zestaw pozwala przesłać drogą radiową informacje o stanie przekaźników nadajnika, krótko mówiąc powiadamia o stanach alarmowych na oddalonych obiektach. Radiopowiadomienie z kontrolą łącza może pracować w dwóch trybach.

Tryb centralkowy

Tryb przewidziany do sytuacji gdy sygnały alarmowe z oddalonych obiektów mają być przekazywane do centrali alarmowej - radiopowiadomienie pełni rolę łącza pomiędzy obiektami a centralą alarmową. Przekaźnik w odbiorniku RP10-2K odwzorowują stan wejść w nadajnikach. Pojawienie się stanu alarmowego na dowolnym z obiektów powoduje zadziałanie odpowiedniego przekaźnika, a po zaniku stanu alarmowego przekaźnik zostanie wyłączony. Każdy z nadajników wysyła sygnały informujące o kontroli łącza, kontroli zasilania i stanach alarmowych na 2 wejściach.

Wejście alarmowe K1 i K2

Zwarcie wejścia K1 w nadajniku odpowiada wyłączeniu przekaźnika K1 w odbiorniku a tym samym zwartym stykom K1 wyprowadzonym na listwę zaciskową. Rozwarcie wejścia K1 powoduje zadziałanie przekaźnika K1 i rozwarcie styków K1. Zadziałanie przekaźnika jest sygnalizowane świeceniem diody LED. Każda zmiana stanu wejścia powoduje natychmiastowe wysłanie informacji o aktualnym stanie urządzenia. Transmisja jest wysyłana 2 razy w odstępach kilku sekundowych. Działanie wejścia K2 jest identyczne jak K1.

Kontrola łącza

Z każdego nadajnika w odstępach co max 10min wysyłane są sygnały testowe. W przypadku gdy odbiornik nie odbierze żadnego sygnału z danego nadajnika przez okres 30 min, zostanie to zasygnalizowanie jako brak łącza i zadziała przekaźnik KONTROLA ŁĄCZA, a styki wyprowadzone na listwę zaciskową zostaną rozwarte. Po odebraniu przez odbiornik sygnału testowego lub alarmowego (z nadajnika zaprogramowanego do danego łącza) zostanie wyłączony przekaźnik KONTROLA ŁĄCZA i styki zostaną zwarte.

Kontrola zasilania

Napięcie zasilające nadajnik jest kontrolowane i jego obniżenie poniżej wartości krytycznej powoduje w odbiorniku rozwarcie styków odpowiedniego przekaźnika oraz zaświecenie się diody LED. Wartość napięcia krytycznego dla nadajnika bateryjnego wynosi 6.7V, a dla nadajnika zewnętrznie zasilanego 11V. Nadajnik bateryjny od momentu wystąpienia stanu krytycznego zachowuje swoje standardowe parametry (np. zasięg) przez okres od kilku dni do kilku tygodni w zależności od rodzaju stosowanych baterii oraz ilości wysłanych sygnałów alarmowych. Przywrócenie napięcia zasilającego do poziomu powyżej wartości krytycznej powoduje wyłączenie przekaźnika (zwarcie styków) i wyłączenie diody LED.

Tryb samodzielny

Pozwala nadzorować stany alarmowe w oddalonych obiektach, a obydwa kanały w każdym z nadajników mogą mieć status "informacyjny" lub "alarmowy". Wystąpienie stanów alarmowych na dowolnym z kontrolowanych obiektów pobudza odpowiedni przekaźnik w odbiorniku i stan ten jest sygnalizowany aż do ręcznego skasowania.

Zasięgi pracy

Podawane zasięgi dotyczą przestrzeni otwartej (bez przeszkód, kiedy odbiornik i pilot “się widzą”). Jeżeli pomiędzy odbiornikiem a nadajnikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu pracy odpowiednio dla: drewna i gipsu o 5-20% * cegły o 20-40 % * betonu zbrojonego o 40 - 80%. Przy dużej ilości przeszkód zalecamy konfigurowanie zestawów na bazie odbiorników klasy SH oraz stosowanie retransmiterów. Przy przeszkodach metalowych stosowanie systemów radiowych nie jest zalecane. Należy rozważyć zainstalowanie modułu WLC201, który pozwala na ominięcie tego typu przeszkód.

Kod zmienny

Transmisja pomiędzy nadajnikiem i odbiornikiem oparta jest na kodzie zmiennym (KEELOQ firmy Microchip Technology Inc.), który zapewnia wysokie bezpieczeństwo użytkowania oraz odporność na sygnały radiowe pochodzące z innych urządzeń. Każdy nadajnik posiada swój indywidualny kod. Odbiornik reaguje tylko na te transmisje, które pochodzą z nadajników zaprogramowanych do jego pamięci.

Częstotliwość 433,92MHz

Pasmo nie wymagające specjalnych zezwoleń i koncesji na użytkowanie. Montaż urządzeń nie wymaga zgłaszania do URTIP.

Specyfikacja techniczna:

• Częstotliwość: 433,92 MHz
• Kodowanie: kod zmienny
• Zasilanie: 12V DC (10-15V DC)
• Spoczynkowy pobór prądu: 2,5 mA
• Maksymalny pobór prądu: 20 mA
• Wyjście sabotażowe: 50mA/ 12V DC
• Antena: prętowa, złącze BNC 50 Ohm
• Moc nadawcza: +10 dBm
• Ilość kanałów: 4 (2 wejścia niezależnie sterowane)
• Zasięg: 1000 m
• Temperatura pracy: -10 ÷ +55 °C
• Wilgotność: maks. 93% ± 3%
• Wymiary (mm): 110(76)*61*33
• Współpraca: RP10-2K
• Inne: IP 66
