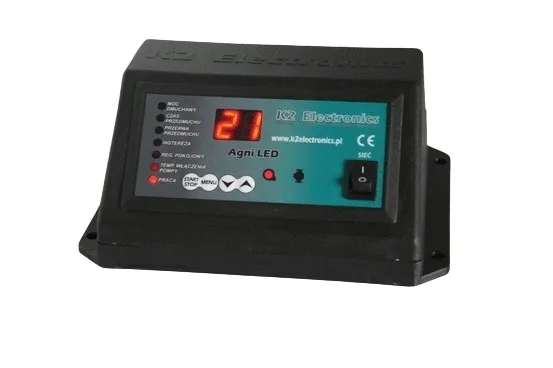

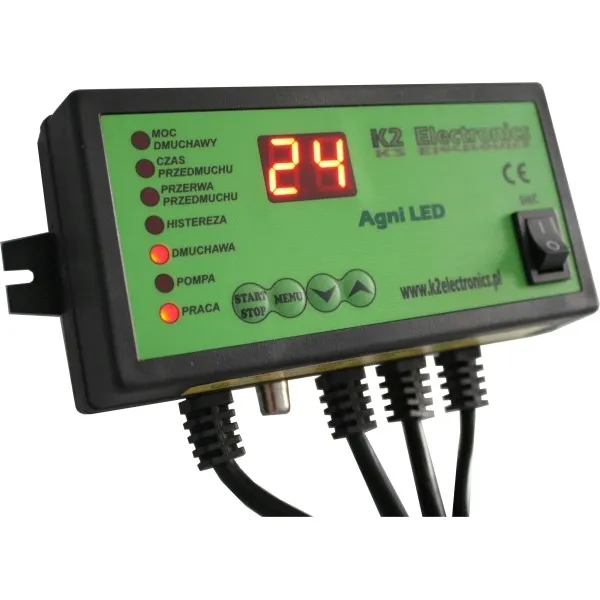

STEROWNIK KOTŁA AGNI-LED REGULATOR DMUCHAWY I POMPY

Producent: K2 ELECTRONICS

MOŻLIWOŚĆ PODŁĄCZENIA REGULATORA POKOJWEGO!

Regulator AGNI LED przeznaczony jest do sterowania nadmuchem i pompą obiegu wody w kotłach na paliwa stałe w otwartych instalacjach C.O.

Jego zadanie polega na utrzymaniu na kotle temperatury zadanej za pomocą płynnej regulacji obrotów dmuchawy, wykonuje przedmuchy kotła (w celu usunięcia nadmiaru gazów powstałych w procesie spalania) i zabezpiecza instalację C.O. przed zagotowaniem wody.

FUNKCJE STEROWNIKA:

• Pamięć funkcji podczas braku zasilania w przypadku braku zasilania wszystkie funkcje ustawione przez użytkownika zostajš zapamiętane.
• Anty stop funkcja ta zapobiega zatarciu pompy w sezonie letnim gdy jest ona nieużywana. Regulator co 10 dni załącza pompę na 5 minut.
• Anty zamarzanie zapobiega zamarznięciu wody w instalacji C.O. załączając pompę poniżej 5*C.
• Blokada przedmuchu funkcja ta zabezpiecza dodatkowo kocioł przed przegrzaniem, uaktywnia się wówczas gdy temp. na piecu wzrośnie o 15*C powyżej temp. zadanej. Przedmuchy zostanją przywrócone gdy temp. spadnie do temp. zadeklarowanej.
• Histereza funkcja ta zapobiega ciagłemu załączaniu i wyłączaniu sie dmuchawy np. w przypadku gdy temp. będzie się wahać pomiędzy 50*C, a 49*C. Histerezę można ustawiać od 2*C do 4*C.
• Wyłączenie przedmuchów wybierając w opcji czas przedmuchu wartość 0 wyłączamy całkowicie przedmuchy.
• Temp. załączenia pompy c.o. możliwość ustawienia temp. przy której nastąpi załączenie pompy (wyłączenie nastąpi 2*C poniżej temp. załączenia). W przypadku gdy jedna pompa c.o. obsługuje zasobnik ciepłej wody użytkowej jak i instalację c.o. wskazane jest by temp. wyłączenia pompy wynosiła ok. 45*C zapobiega to wychładzaniu wody w bojlerze gdy piec wygasa.
• Regulator pokojowy - sterownik jest wyposażony w dodatkowe wyjście na regulator pokojowy, który po podłączeniu pełni funkcję nadrzędną. Zastosowanie regulatora pokojowego pozwala na oszczędności opału do 30% zaletą jest również utrzymanie stałej temp. w pomieszczeniu.

Dane techniczne:

• Zasilanie 230V 50Hz
• Zakres pomiaru temperatury 0 - 99*C
• Zakres regulacji temperatury 25 - 80*C
• Temp. przy której następujezałączenie pompy obiegowej 30 - 60*C (zakres w pełni regulowany)
• Regulacja przedmuchu 1 - 30 sekund
• Przerwa między przedmuchami 1 - 20 minut
• Płynna regulacja nadmuchu 1 - 10 biegów
• Histereza 2 - 4*C
• Praca przy temp. otoczenia 0 - 45*C
• Maksymalne obciążenie wyjść Pompa 1A Dmuchawa 1A
• Załączanie procedury chroniącej przed przegrzaniem kotła Powyżej 85*C wyłączenie dmuchawy + sygnalizacja dźwiękowa
• Zabezpieczenie elektryczne Bezpiecznik 1,6A
• Pobór mocy Max 2W
• IP 30, Klasa I
