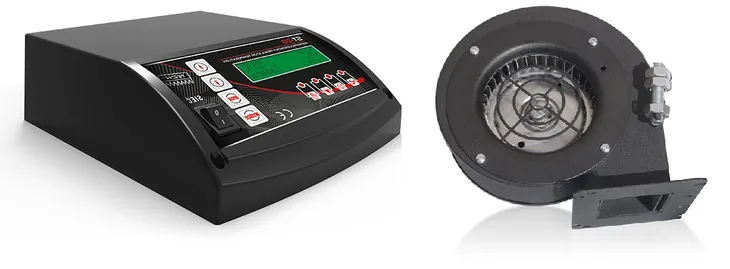

STEROWNIK KOTŁA PIECA DMUCHAWA WENTYLATOR TECH

ST-28

Regulator temperatury ST–28 przeznaczony jest do zasypowych

kotłów CO. Steruje pompą obiegu wody, pompą ciepłej wody

użytkowej CWU oraz wentylatorem.

STEROWNIK DO KOTŁA ZASYPOWEGO

Regulator temperatury ST–28 przeznaczony jest do zasypowych

kotłów CO. Steruje pompą obiegu wody, pompą ciepłej wody

użytkowej CWU oraz wentylatorem. Do wyboru cztery tryby pracy

pomp: ogrzewanie domu, priorytet bojlera, pompy równoległe, tryb

letni. Obudowa sterownika dostosowana jest do montażu na kotle.

Funkcje realizowane przez sterownik:

• sterowanie wentylatorem
• sterowanie pompą CO
• sterowanie pompą CWU
• możliwość podłączenia regulatora pokojowego

Wyposażenie sterownika:

• wyświetlacz LED
• czujnik temperatury CO
• zabezpieczenie temperaturowe (termik)
• obudowa przeznaczona do montażu na kotle

SPECYFIKACJA DMUCHAWY:

WyszczegolnienieJednostkaRodzaj silnika napędowegoIndukcyjny zwartobiegunowyNapięcie znamionoweV230Częstotliwość znamionowaHz50Moc pobieraniaW60Prąd znamionowyA0,4Max. wydajnośćm3/h200Max. spiętrzeniePa240Obroty przy max. wydajnościobr/min1800Obroty przy max. spiętrzeniuobr/min2800Rodzaj pracyS1Położenie pracydowolneStopień ochronyIP20Izolacja podstawowaKlasa HZabezpieczenie przed nienormalnym użytkowaniembezpiecznik termiczny silnikaPoziom mocy akustycznejdB(A)

SCHEMAT INSTALACJI:

SPECYFIKACJA STEROWNIKA:

• Wyszczególnienie, Jednostka,
• Zasilanie, V, 230V/50Hz +/-10%
• Maksymalny pobór mocy sterownika, W, 5
• Temperatura otoczenia, °C, 5÷50
• Maksymalne obciążenie wyjścia pompy CO, A, 0,5
• Obciążenie wyjścia wentylatora, A, 0,6
• Max. obciążenie wyjścia pompy CWU, A, 0,5
• Dokładność pomiaru, °C, 1
• Zakres nastawu temperatur, °C, 45÷80
• Wytrzymałość temperatur czujnika, °C, -25÷90
• Wkładka bezpiecznikowa, A, 2×3,15
• Zakres pomiaru temperatury, °C, 0÷85
