Sterownik pompy Diamond ST-01

Sterownik pompy C.O. DIAMOND ( ST-01 )

Termoregulator ST-01 przeznaczony jest do sterowania pompą obiegu wody C.O. Zadaniem regulatora jest załączanie pompy jeżeli temperatura przekroczy żądaną wartość, oraz wyłączanie jej, jeżeli piec wychłodzi się (na skutek wygaszenia). Zapobiega to niepotrzebnemu działaniu pompy, co pozwala zaoszczędzić energię elektryczną (oszczędności, w zależności od stopnia wykorzystania pieca, sięgają nawet 60%), jak i przedłuża żywotność pompy. Dzięki temu wzrasta jej niezawodność i maleją koszty związane z eksploatacją.

Temperatura załączenia pompy regulowana jest potencjometrem (w zakresie 10oC - 90oC). Pompa wyłącza się jeżeli temperatura rzeczywista spadnie o 5oC poniżej temperatury zadanej (ustawianej potencjometrem). Załączenie i wyłączenie pompy następuje po około 30 sekundach. Zapobiega to ciągłemu przełączaniu się pompy w przypadku szybkich zmian temperatury.

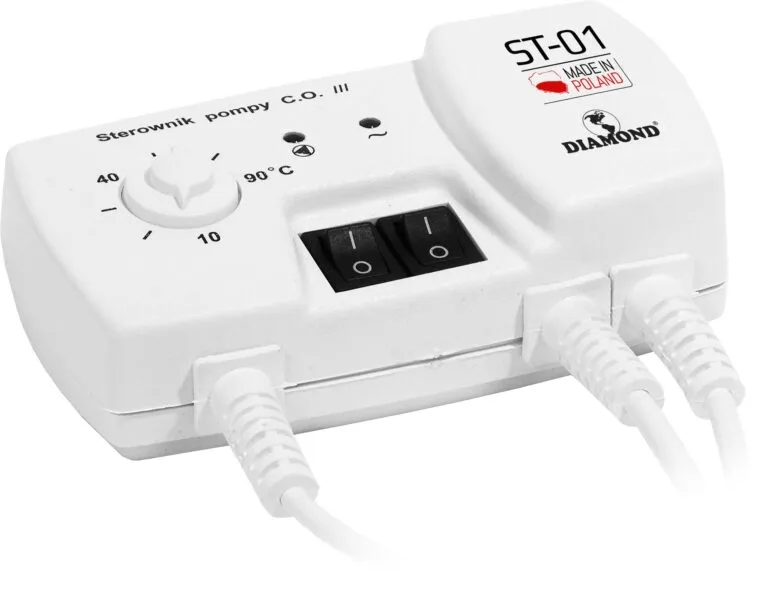

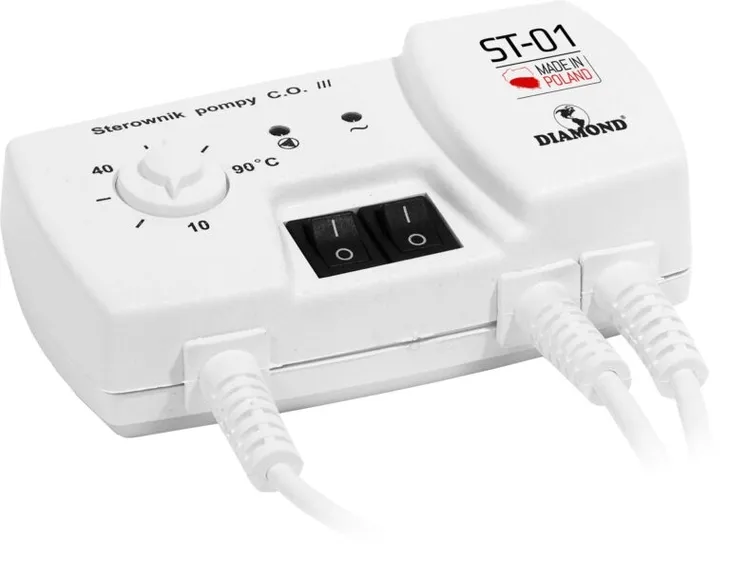

Regulator, oprócz potencjometru, posiada dwa przełączniki. Pierwszy z nich służy do załączania regulatora (jest to sygnalizowane świeceniem się diody czerwonej). Drugi służy do ręcznego załączania pompy (sygnalizuje to dioda zielona). Oprócz tego dioda zielona sygnalizuje również pracę pompy przy automatycznym sterowaniu pompą. Regulator posiada zabezpieczenie w postaci bezpiecznika polimerowego wielorazowego użytku (wewnątrz obudowy na płytce).

Dane techniczne:

• Zakres regulacji temperatury: 10-90oC
• Histereza: 5oC
• Napięcie zasilania: 230/50Hz +/- 10%
• Pobór mocy: <2W
• Temperatura pracy: -10 C – 50oC
• Przekrój przewodów przyłączeniowych: 3x0,75mm
• Długość przewodów czujnika: 1,2m
• Prąd obciążenia wyjścia: 180W
• Wymiary (szer., wys., dł.): (72x50x132)
• Stopień ochrony: IP-20

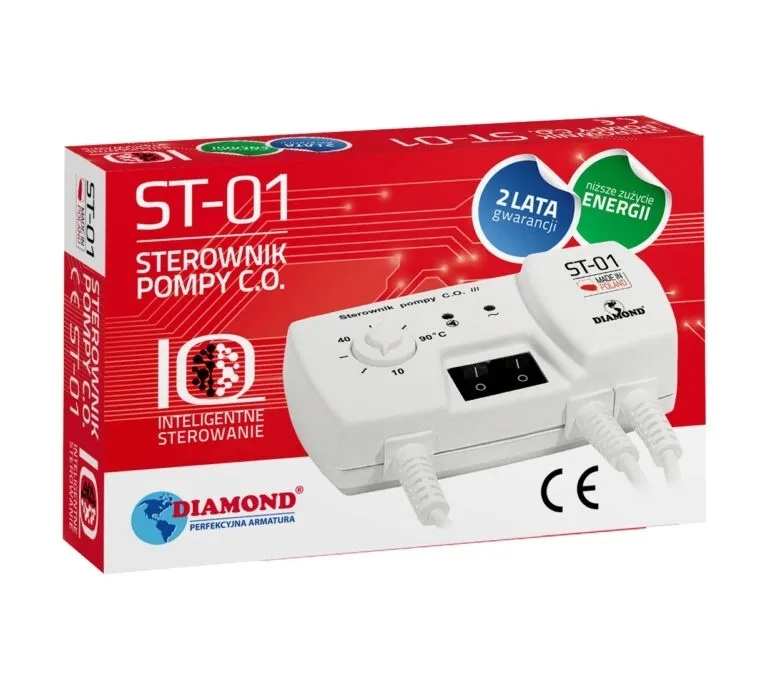

• sterownik ST-01 z okablowaniem ( sieć 230 V, zasilania pompy, czujnik temp. )
• instrukcja obsługi / karta gwarancyjna

PRODUKT POLSKI
