Sterownik regulator do pompy c.o. pieca IBO S-150

Sterownik pompy C.O z wyświetlaczem do pieca centralnego ogrzewania IBO S-150

Charakterystyka:

Sterownik z wyświetlaczem IBO S-150 został specjalnie skonstruowany do precyzyjnego zarządzania pompą obiegu wody w systemie centralnego ogrzewania. Jego głównym celem jest kontrola cykli pracy pompy: włączanie jej, gdy temperatura osiągnie określony poziom, oraz wyłączanie w przypadku spadku temperatury poniżej zadanego progu. Taka inteligentna funkcjonalność przeciwdziała nadmiernemu działaniu pompy, prowadząc do oszczędności energii elektrycznej (oszczędności mogą sięgnąć nawet 60% w zależności od intensywności użytkowania pieca), jednocześnie przedłużając żywotność samej pompy.

Dzięki takiemu podejściu zwiększa się niezawodność całego układu, a koszty eksploatacji systemu znacznie się redukują. Sterownik pozwala na elastyczne dostosowanie zarówno temperatury włączenia, jak i temperatury wyłączenia pompy, w zakresie od 0°C do 99°C. Tradycyjna histereza została zastąpiona możliwością dowolnego ustawienia temperatury wyłączenia, co pozwala na jeszcze dokładniejsze dostosowanie do warunków pracy.

Funkcje sterownika:

1 Sterownik został wyposażony w różnorodne funkcje, w tym tryb termostatu. Dzięki niemu można precyzyjnie określić temperaturę, przy której sterownik dezaktywuje sterowane urządzenia. Gdy temperatura spadnie poniżej tej wartości, sterownik automatycznie ponownie uruchomi urządzenia, dbając o utrzymanie optymalnej temperatury w całym systemie.

2 Dodatkowo, istnieje funkcja antyzamarzaniowa, która ma za zadanie chronić układ przed skutkami zamarzania. Pompa zostanie automatycznie uruchomiona, gdy temperatura spadnie do poziomu 5°C, aby skutecznie zapobiec zamarznięciu układu.

3 Inną ważną funkcją jest antystop, która pozwala na uruchamianie pompy w przypadku długich przerw w pracy, na przykład w okresie letnim. Dzięki tej funkcji można ustawić interwały czasowe, w jakich pompa zostanie na krótko włączona, aby uniknąć problemów wynikających z długotrwałego nieużywania pompy. To szczególnie istotne w przypadku letnich okresów bezpiecznego przestoju.

Dla lepszego zrozumienia, przytoczmy przykład: Załóżmy, że temperatura zadana wynosi 34°C (widoczna na dolnym wyświetlaczu), a temperatura wyłączenia ustawiona jest na 31°C. Kiedy temperatura czujnika osiągnie 34°C, pompa zostanie włączona, pracując aż do momentu, gdy temperatura spadnie do 31°C. Wtedy sterownik automatycznie wyłączy pompę.

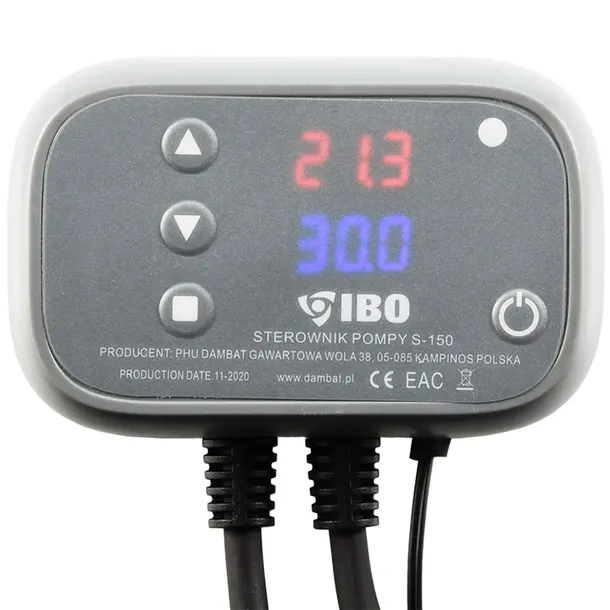

Wyświetlacz LED umieszczony na górze prezentuje bieżącą temperaturę, którą mierzy czujnik. Natomiast dolny wyświetlacz LED przedstawia temperaturę wyłączenia, pozwalając na łatwe monitorowanie ustawień i stanu pracy.

Dane techniczne:

Zasilanie:

Sieciowe 230V

Pobór mocy:

Wyjście:

230V

Maksymalny prąd obciążenia wyjścia:

6A pompa (obc. rezyst.)

Zastosowanie:

Do sterowania pompy C.O

Zakres regulacji temperatury zadanej / załączenia:

0°C - 99°C

Zakres regulacji temperatury wyłączenia:

0°C - 99°C

Dokładność pomiaru:

około 0.1 °C

Temperatura otoczenia:

-10°C - 40°C

Czujnik temperatury:

Rezystancyjny

Funkcja antystop:

Tak

Funkcja termostatu:

Tak

Funkcja antyzamarzaniowa:

Tak

Wyświetlacz:

Tak - 2 wyświetlacze LED

Długość przewodu czujnika temperatury:

1m

Długość przewodu zasilania pompy C.O:

1m

Długość przewodu sieciowego:

1m

Długość:

110mm

Szerokość:

70mm

Wysokość:

40mm

Kod producenta:

S-150

Opakowanie:

Kartonowe

Producent:

IBO

EAN:

5903137512581

Dodatkowe informacje:

• Funkcja termostatu - Sterownik posiada również wbudowaną funkcję termostatu. Istnieje możliwość ustawienia temperatury przy osiągnięciu, której sterownik wyłączy kontrolowane urządzenia , a następnie po obniżeniu do żądanej wartości uruchomi urządzenie.
• Funkcja antyzamarzaniowa - Sterownik wyposażony jest funkcją ANTY-FREEZ, dzięki której sterownik w momencie spadku temperatury otoczenia poniżej 5°C uruchomi pompę, aby nie doprowadzić do zamarznięcia.
• Funkcja antystop - W tym ustawieniu definiujemy częstotliwość, z jaką pompa zostanie aktywowana na krótki okres, podczas gdy piec pozostaje wyłączony przez określoną liczbę dni. Ta funkcja znacząco zmniejsza prawdopodobieństwo zablokowania pompy w przypadku długotrwałych okresów bez pracy pieca.
• Górny wyświetlacz LED wyświetla aktualną temperaturę, mierzoną przez czujnik
• Dolny wyświetlacz LED wyświetla temperaturę wyłączenia
• Przycisk MENU (kwadrat) przełącza sterownik w trybie podglądu i ustawienia temperatury wyłączenia, załączania oraz ustawiania funkcji anty-stop.

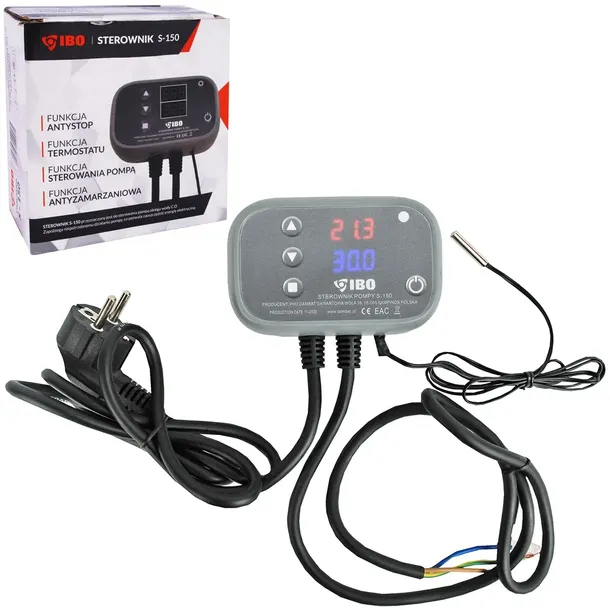

Zawartość zestawu:

• Sterownik pompy C.O z wyświetlaczem IBO S-150
• Opakowanie kartonowe
• Karta gwarancyjna
