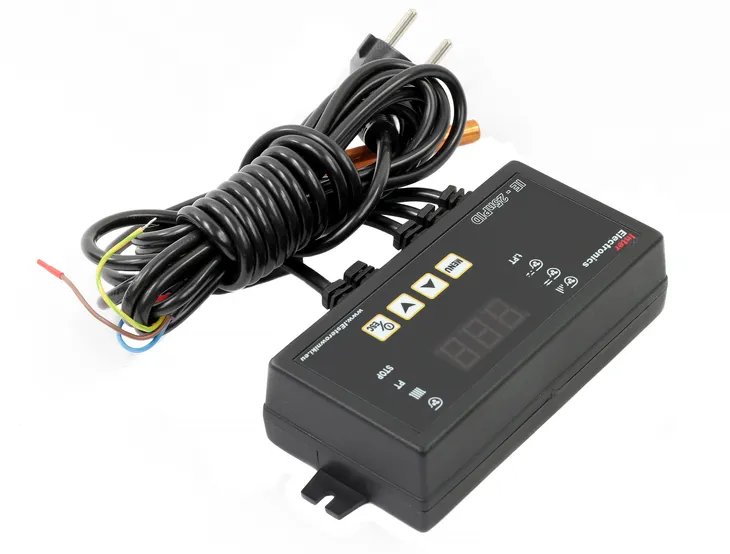

Sterownik Regulator IE-25n PID do kotła pieca

STEROWNIK IE-25n PID do kotła c.o.

UWAGA! BARDZO PROSTY W OBSŁUDZE!

Sterownik obsługuje:

• dmuchawę,
• pompę c.o.

_______________________________

Regulator kotła IE-25n został wyposażony w algorytm sterowania tzw. PID, który automatycznie dobiera moc dmuchawy w zależności od obciążenia kotła. Dmuchawa pracuje ze zmienną wydajnością w sposób ciągły co powoduje stabilniejszą pracę i temperaturę kotła oraz niższą emisję spalin. Praca kotła po przekroczeniu temp. zadanej jest zjawiskiem normalnym, gdzie wentylator pracuje z minimalną wydajnością "przeciągając" temperaturę o wartość parametru HISTEREZA PLUS.

Dodatkowo do sterownika IE25 możemy podłączyć czujnik temperatury spalin PT1000, który analizując zmiany temperatury spalin będzie ograniczał straty kominowe zwiększając sprawność kotła co ogranicza zużycie opału - czujnik nie jest dołączony.

Sterownik charakteryzuje prosta obsługa i niezawodność po ustawieniu podstawowych parametrów, ogranicza się do nastawy temperatury zadanej kotła.

Cechy dodatkowe:

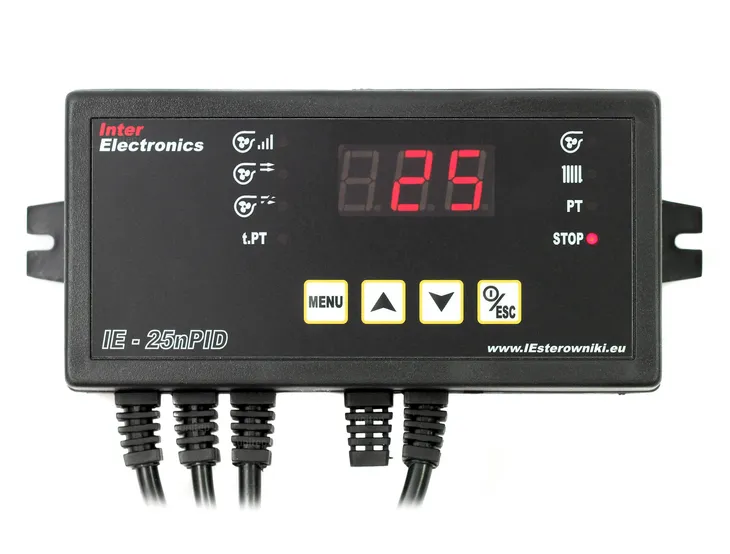

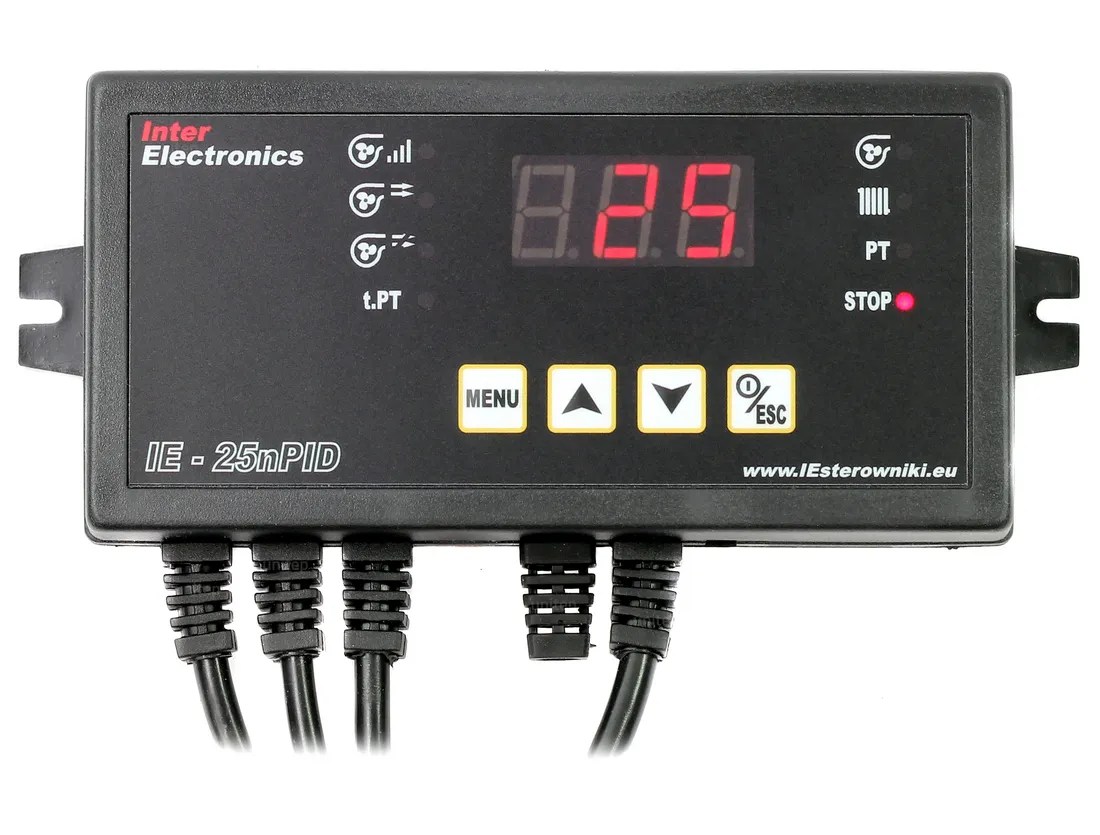

• Diody sygnalizują pracę dmuchawy, pompy i termostatu pokojowego,
• Sterownik wyświetla temp. kotła oraz temp. spalin po wciśnięciu menu
• Posiada DUŻY cyfrowy wyświetlacz widoczny z odległości
• Naciskając strzałki góra/dół zmieniamy temperaturę zadaną kotła od 35 st. C do 80 st. C
• START/STOP jednym przyciskiem przechodzimy w automatyczny tryb pracy dmuchawy.
• Pamięć funkcji podczas braku zasilania
• Miękki Start i Stop dmuchawy - dmuchawa startuje od minimalnych obrotów oraz stopniowo się wyłącza, funkcja ta zapobiega wybuchom gazów w przypadku ich kumulacji w komorze spalania
• Anty stop funkcja ta zapobiega zatarciu pompy w sezonie letnim gdy jest ona nieużywana. Regulator co 10 dni załącza pompę na 10 sekund.
• Anty zamarzanie zapobiega zamarznięciu wody w instalacji C.O. załączając pompę poniżej 7*C.
• regulowana moc dmuchawy 1-10, przeskok 10%,
• czas przedmuchu: 5-30 sek. OFF wyłączenie przedmuchów
• przerwa przedmuchu 1-30 min.
• czas rozpalania - jeżeli podczas rozpalania przez 180 minut temperatura zadana kotła nie zostanie osiągnięta sterownik wyłączy wentylator.

Parametry ustawiane z menu serwisowego:

• Histereza PLUS od 1 st.C do 5 st.C fabrycznie 2 st.C parametr określa ile stopni po osiągnięciu temp. zadanej kotła sterownik przejdzie w tryb podtrzymania. Np. przy wartości 2°C, a temp zadanej 50*C sterownik przejdzie w tryb podtrzymania po osiągnięciu 52°C
• Zakres regulacji określa ile stopni przed temp zadaną kotła sterownik automatycznie ma dostosowywać moc dmuchawy. Od 1 do 8 st.C fab. 7
• Czas wygaszania 10-240 minut, fab 30. Po spadku temp. 10 st.C poniżej Temp. Zadanej Sterownik zaczyna odmierzać czas ustawiony parametrze. Jeżeli po jego upływie nie osiągnie temp zadanej, sterownik wyłączy dmuchawę.
• Temperatura alarmu kotła: zakres 60-90 st.C fab 85 st.C. Po osiągnięciu zbyt wysokiej temp. sterownik załączy alarm dźwiękowy i pompę oraz wyłączy dmuchawę
• Minimalne obroty dmuchawy: 1-70% fab. 25% określa od jakich obrotów będzie startował wentylator. Ustawiamy je tak aby wirnik swobodnie się obracał, a dmuchawa nie "buczała". Parametr szczególnie przydatny przy występowaniu wybuchów gazów.
• Temperatura załączenia pompy co: 20-70 st.C fab. 35 st.C Wyłączenie nastąpi 3 st.C poniżej.
• Maksymalna temperatura spalin: parametr określa maksymalną temperaturę spalin w trybie Rozpalanie i Grzanie, powyżej tej temperatury sterownik ograniczy ilość powietrza dostarczanego do paleniska. zakres OFF 100-300 st.C OFF- funkcja wyłączona, nie będzie sygnalizowany alarm uszkodzenia czujnika.

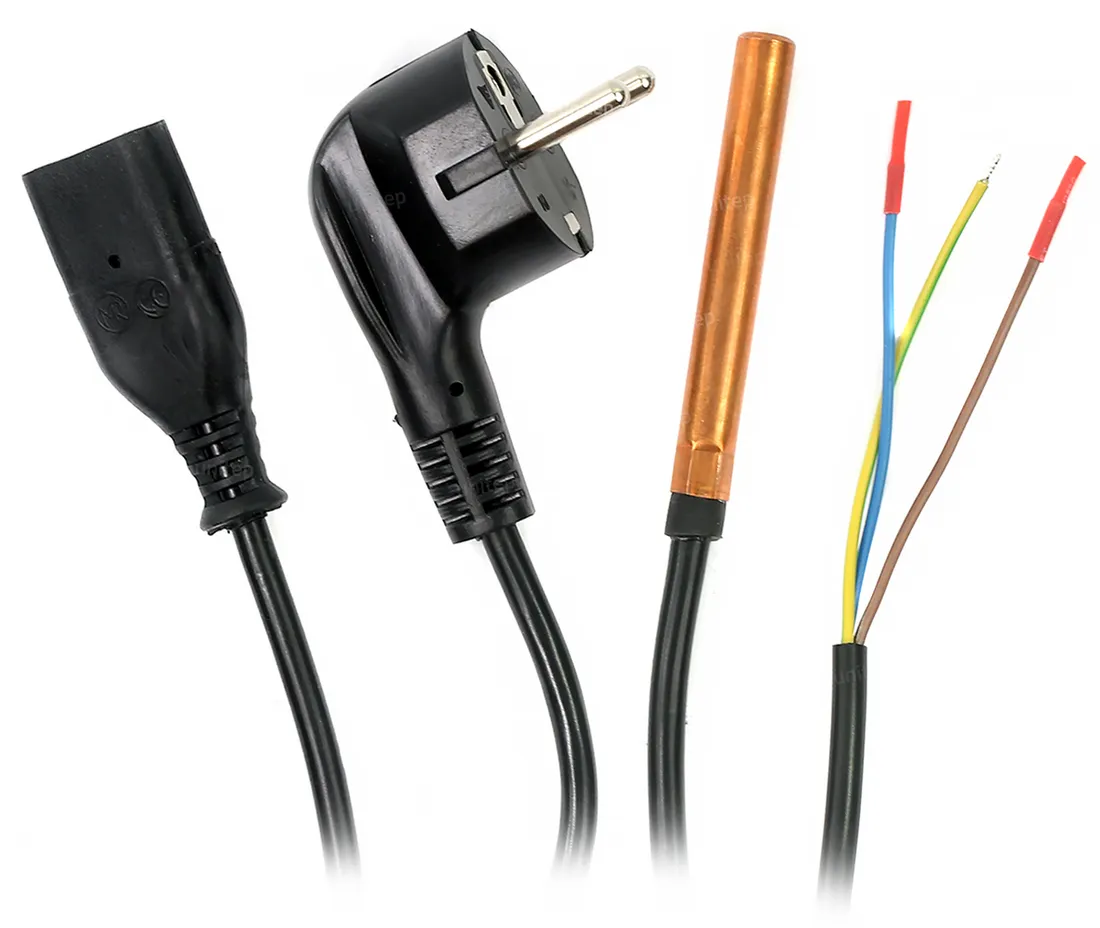

Długość przewodów:

• czujnik kotła - 0,6 m.
• dmuchawa - 0,6 m.
• pompa - 1,5 m.
• zasilanie - 1,5 m
• złącze wkręcane do podłączenia czujnika PT1000 (czujnik nie jest dołączony).
