Sterownik , regulator solarny RESOL CS/4

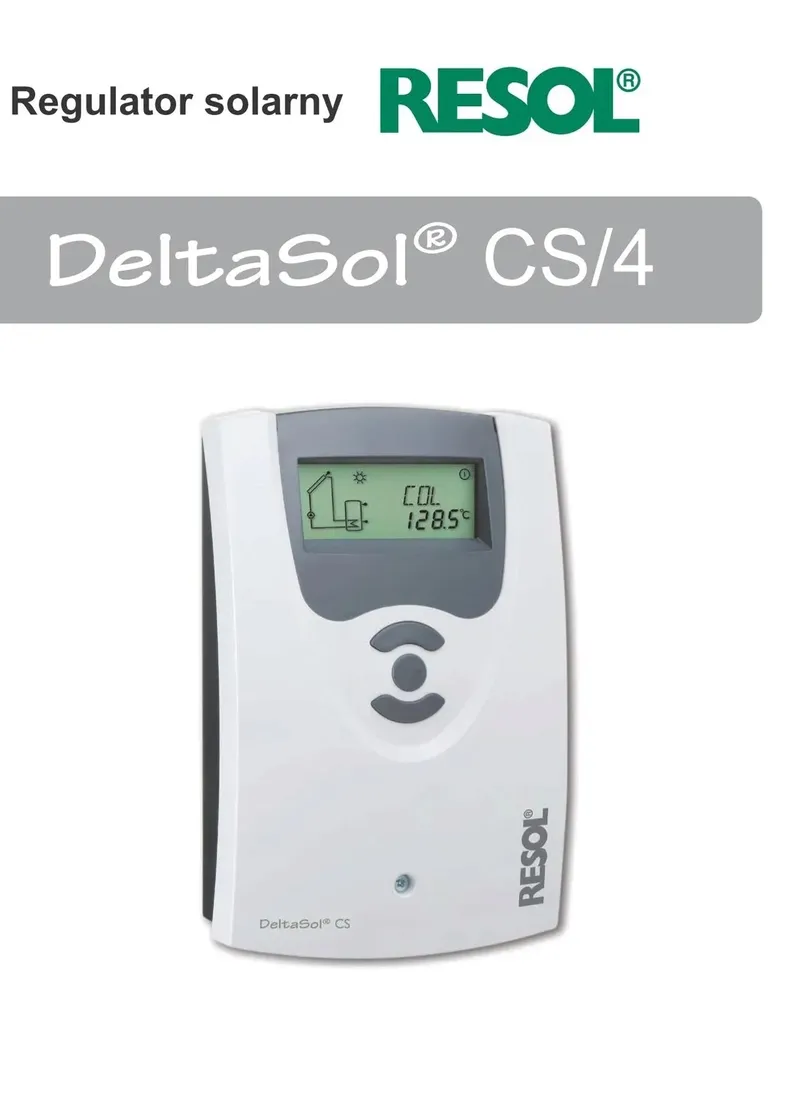

Regulator solarny DeltaSol ® CS/4

DeltaSol ® CS/4 został specjalnie zaprojektowany do sterowania za pomocą regulacji prędkości obrotowej pompami o wysokiej sprawności w standardowych instalacjach solarnych i grzewczych.

Posiada on jedno wyjścia PWM i dodatkowo jedno wejście na czujnik Grundfos Direct Sensor TM VFD, który umożliwia precyzyjny pomiar ciepła.

⬛◼◾▪  DANE DOTYCZĄCE URZĄDZENIA  ▪◾◼⬛

• Deklaracja zgodności CE

Produkt spełnia odpowiednie dyrektywy i dlatego jest wyposażony

w oznaczenie CE. Deklarację zgodności można uzyskać u producenta.

⬛◼◾▪  DANE TECHNICZNE  ▪◾◼⬛

Wejścia:

• 4 czujniki temperatury Pt1000, 1 czujnik Grundfos Direct
• Sensor™ VFD
• Wyjścia: 2 przekaźniki półprzewodnikowe, 1 wyjście PWM

Częstotliwość PWM :

• 512 Hz

Napięcie PWM:

• 10,5 V

Moc przełączania na przekaźnik:

• R1: 1 (1) A 100 … 240 V~ (przekaźnik półprzewodnikowy)
• R2: 1 (1) A 100 … 240 V~ (przekaźnik półprzewodnikowy)

Całkowita moc przełączania:

• 2 A 240 V~

Zasilanie:

• 100 … 240 V~, 50 … 60 Hz

Typ przyłącza:

• Y

Pobór mocy w trybie standby:

• < 1 W

Zasada działania:

• Typ 1.C.Y

Znamionowe napięcie udarowe:

• 2,5 kV

Interfejs danych:

• RESOL VBus ®

Wyjście prądu VBus ® :

• 35 mA

Funkcje:

• kontrola działania
• licznik godzin pracy
• funkcja kolektora rurowego
• regulacja prędkości obrotowej
• funkcja termostatu
• opcja Drainback i Booster
• pomiar ciepła

Obudowa:

• tworzywo sztuczne, PC-ABS i PMMA

Montaż:

• montaż na ścianie,
• możliwość montażu na tablicy sterowniczej

Wskazanie / wyświetlacz:

• monitor systemu do wizualizacji instalacji
• 16-segmentowy wyświetlacz
• 7-segmentowy wyświetlacz
• 8 symboli do prezentacji statusu systemu

Obsługa:

• za pomocą trzech przycisków znajdujących się z przodu urządzenia

Stopień ochrony:

• IP 20 / EN 60529

Klasa ochronności:

• I

Temperatura otoczenia

• 0 … 40 °C [32 … 104°F]

Stopień zanieczyszczenia:

• 2

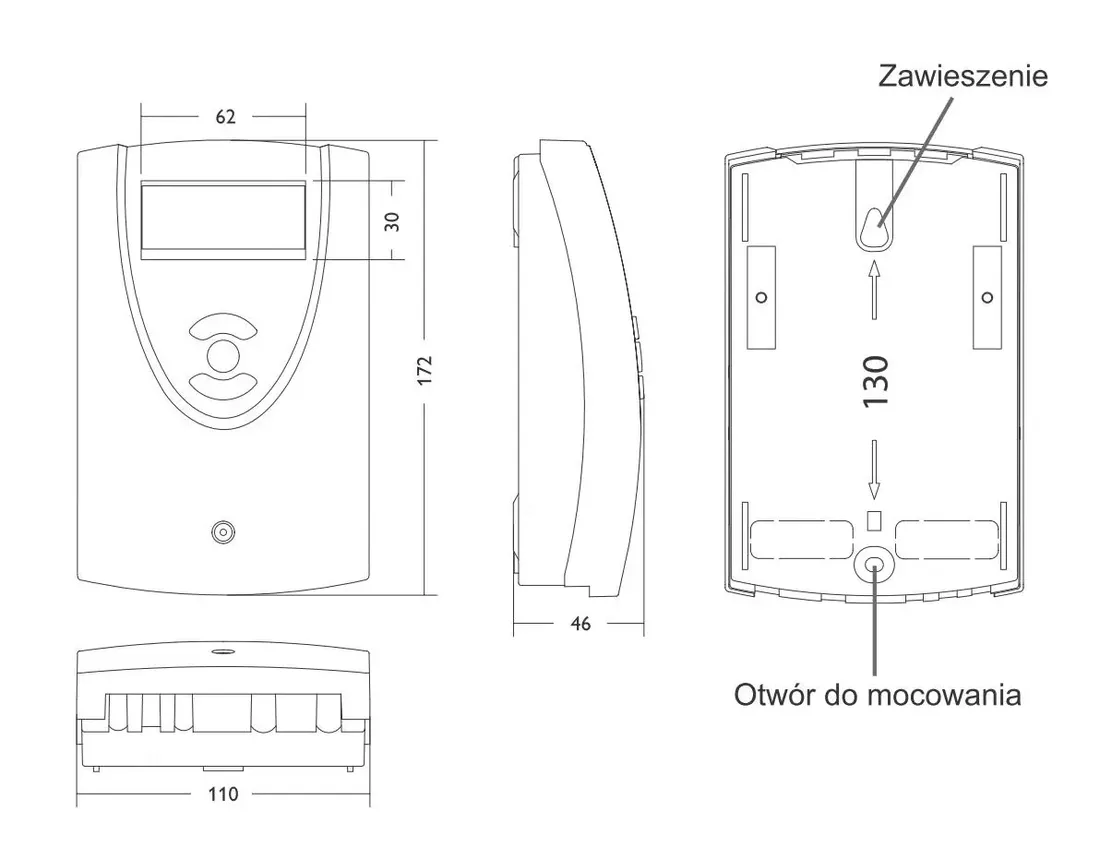

Wymiary:

• 172 x 110 x 46 mm

PRZEGLĄD:

• Specjalnie do sterowania pompami o wysokiej sprawności

• 1 wejście na czujnik Grundfos Direct Sensor TM VFD

• Wyświetlacz monitorowania systemu

• Maks. 4 czujniki temperatury Pt1000

• 2 przekaźniki półprzewodnikowe do regulacji prędkości obrotowej

• Sterowanie pompy o wysokiej sprawności

• Pomiar ilości ciepła

• Menu uruchamiania

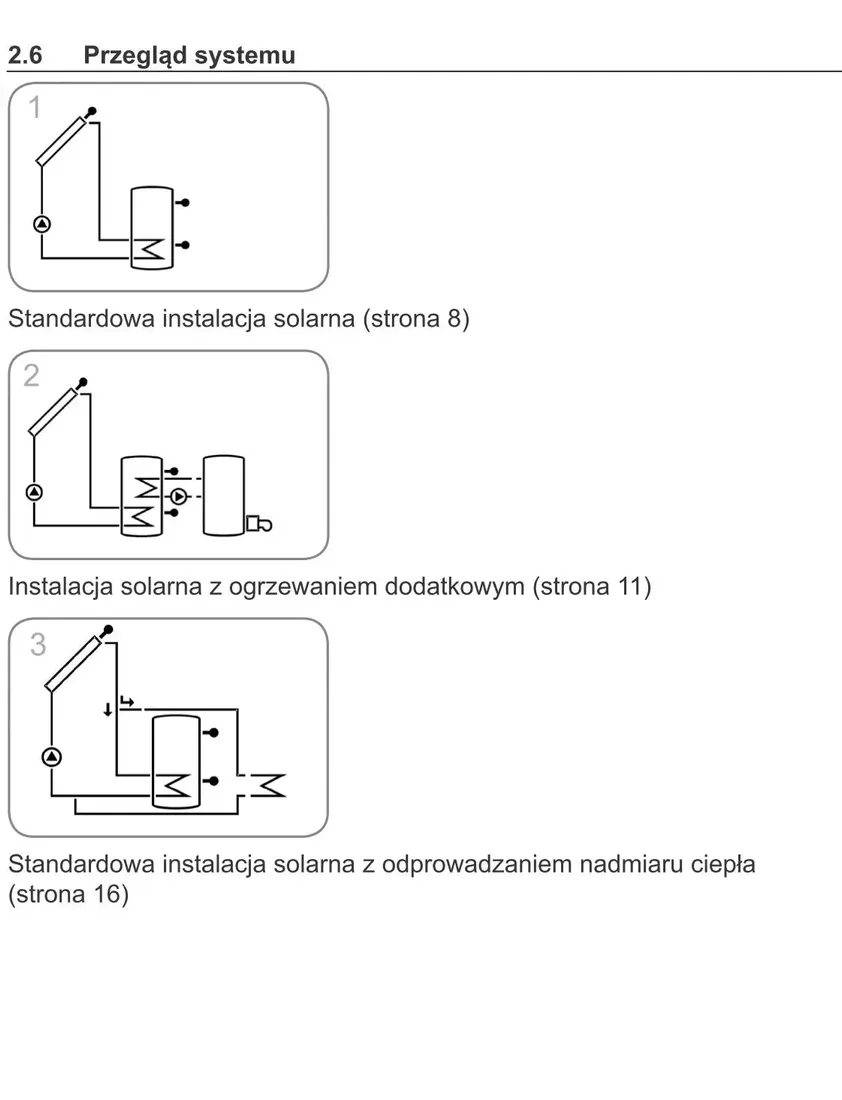

• 3 systemy podstawowe do wyboru

• Kontrola funkcji

• Opcjonalna funkcja dezynfekcji termicznej

• Opcja Drainback

• Przełączanie między °C a °F

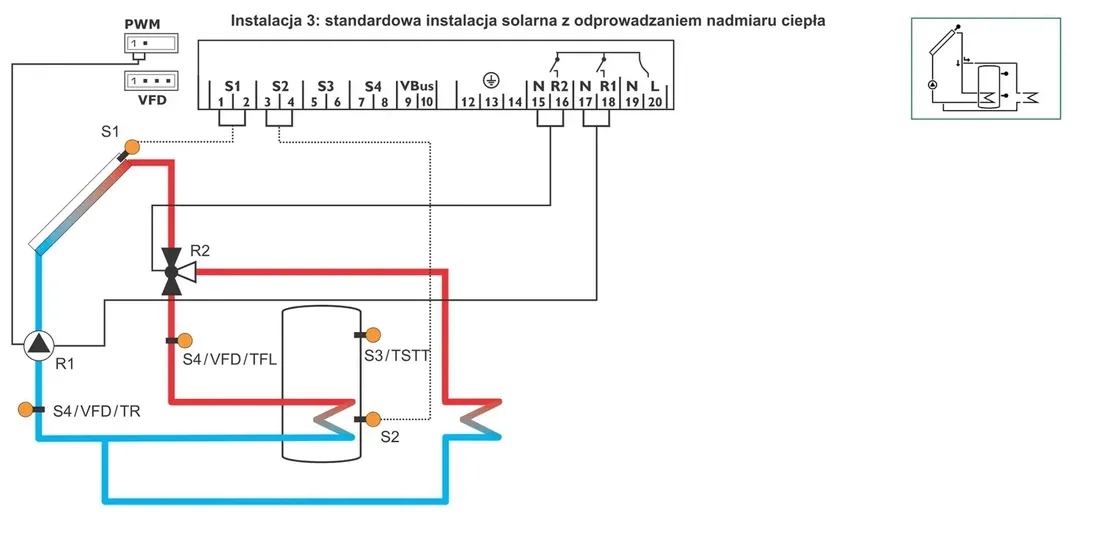

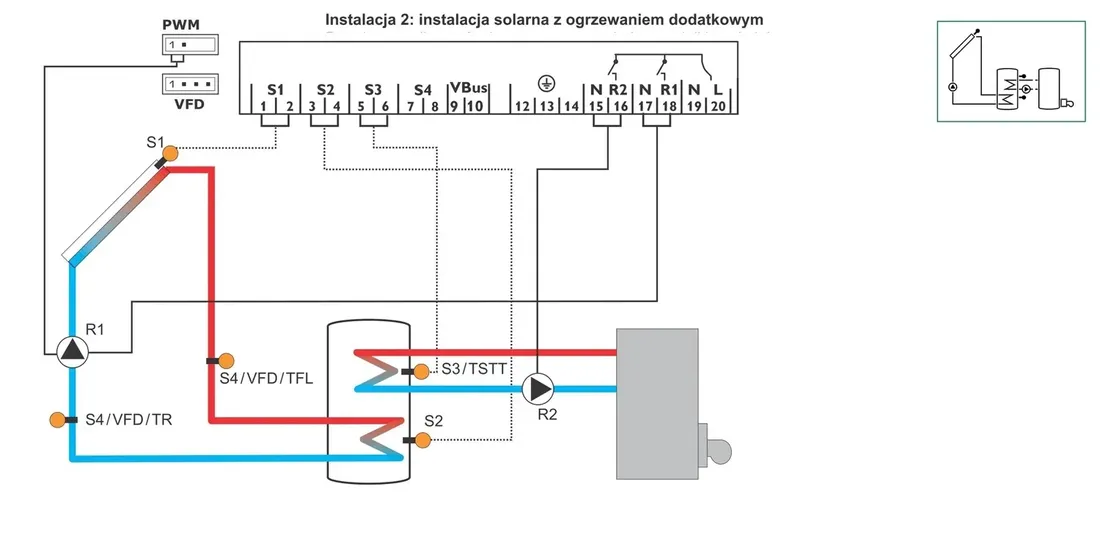

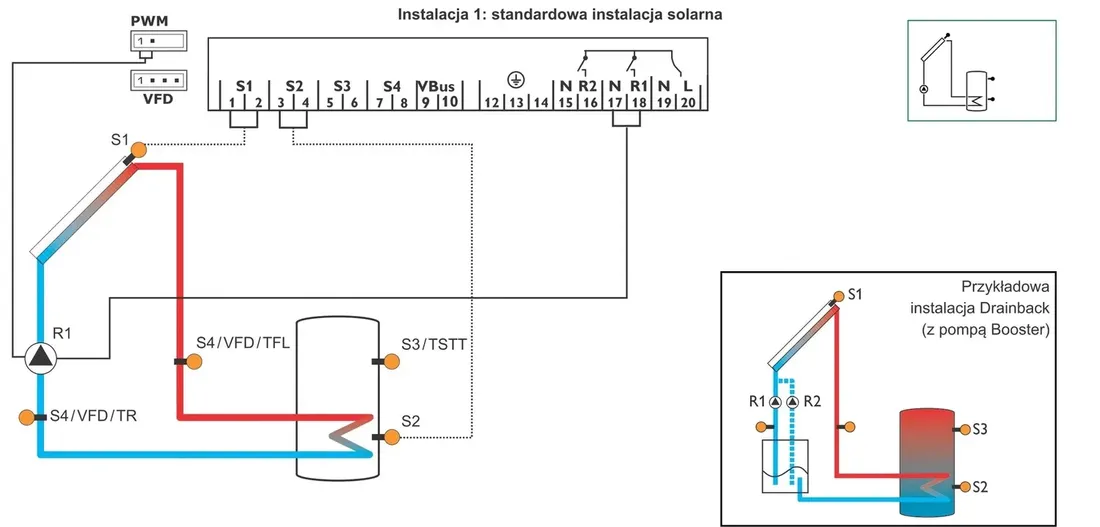

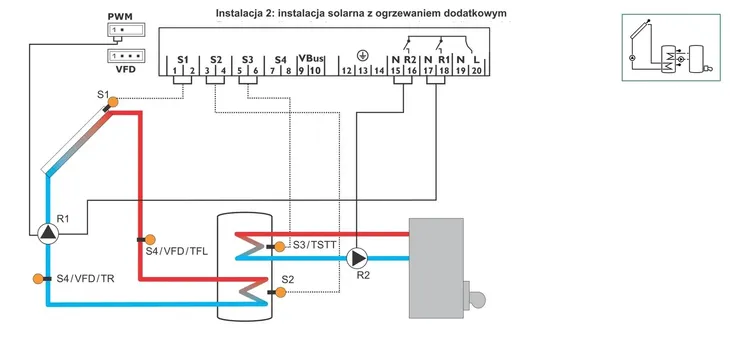

⬛◼◾▪   PRZYKŁADY INSTALACJI Z WYKORZYSTANIEM STEROWNIKA RESOL CS PLUS   ▪◾◼⬛
