Regulatory temperatury typu MRT-6 są uniwersalnymi programowalnym sterownikami temperatury, w dwuczęściowej obudowie, przeznaczonymi do zastosowania w urządzeniach chłodniczych.

Regulatory te znajdują zastosowanie głównie w urządzeniach chłodniczych z konwekcyjnym lub wymuszonym obiegiem wymiany ciepła oraz z odszranianiem konwekcyjnym,gorącymi parami lub grzałkami.

Regulatory posiadają również wyjście umożliwiające sterowanie odrębnym systemem grzejnym niezależnym od systemu chłodniczego.

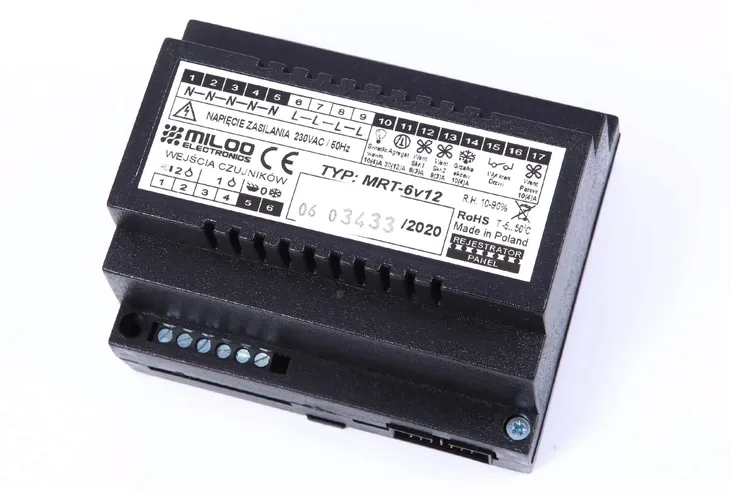

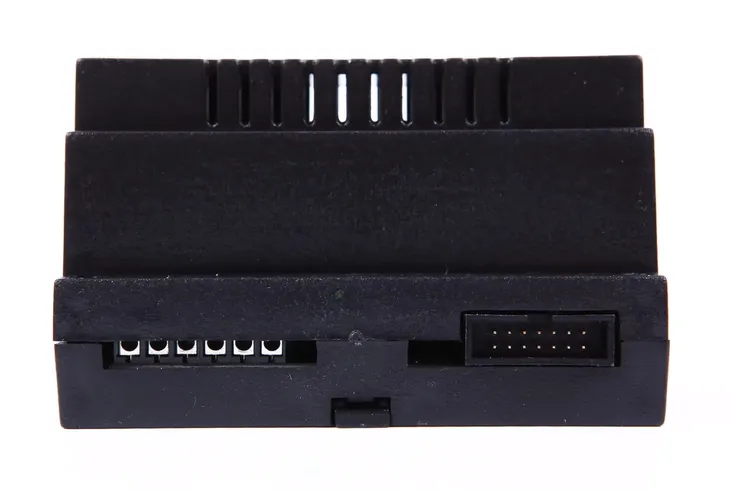

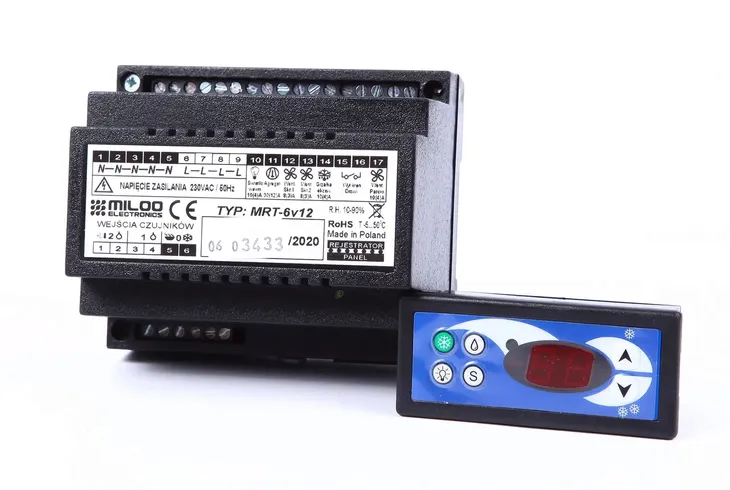

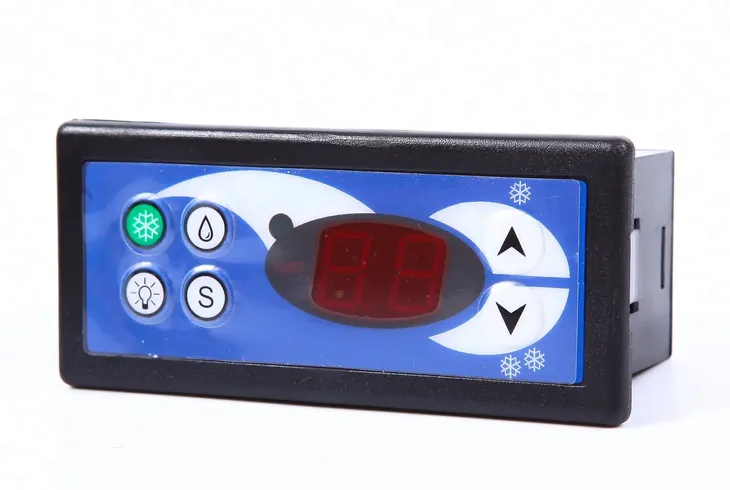

Regulatory temperatury składają się z dwóch elementów połączonych wzajemnie przewodem:1. Panel nastawczo odczytowy o małych gabarytach przeznaczony do zabudowy tablicowej.2. Panel sterujący przystosowany do zamocowania na szynie.Regulatory wyposażone są w:- Wyłącznik pracy agregatu- Włącznik oświetlenia- Przycisk umożliwiający ręczne wyzwolenie cyklu odszraniania- Miernik temperatury- Klawiaturę nastawczą.Uwaga:Regulatory są dostarczane ze wstępnie zaprogramowanymi parametrami. Wartości zaprogramowanych parametrów podane są na tabliczce znamionowej. Regulatory posiadają również wyjście umożliwiające sterowanie odrębnym systemem grzejnym niezależnym od systemu chłodniczego.Wszystkie parametry pracy regulatora można programować wchodząc w tryb nastaw dostępny z klawiatury regulatora albo przy użyciu dołączanego zewnętrznego programatora.

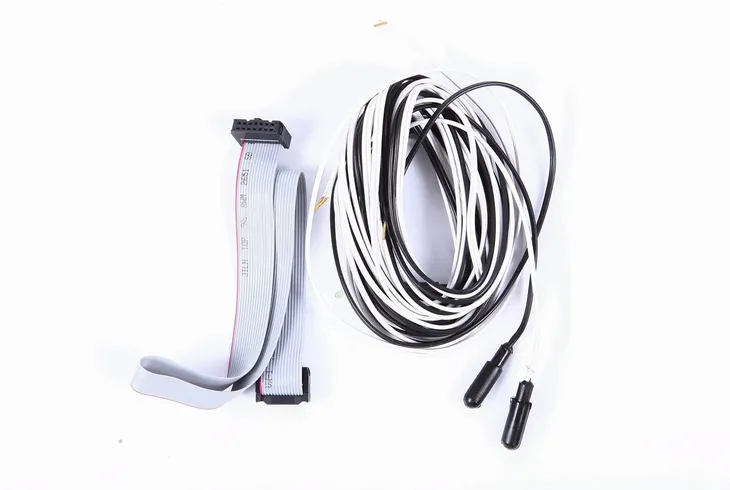

Dane techniczne: - Zakres temperatur sterowania: -40C ... +30C - Zakres temperatur końca odszraniania: +1C ... +30C- Długość czujników temperatury: 3,2 m - Zakres czasu pracy do momentu odszraniania: 1h ... 12h - Obciążalność styków przekaźnika sterującego: 30A 250V AC - Obciążalność styków przekaźnika oświetlenia: 10A 250V AC - Zasilanie: 220V AC +10% - 15% - Temperatura otoczenia: +5C ...+40C - Wymiary otworu montażowego: 99 x 59 mm - Gabaryty zewnętrzne regulatora panelu sterującego: 106 x 90 x 66 mm- Gabaryty zewnętrzne regulatora panelu nastawczego: 81 x 36 x 38 mm- Zakres temperatur alarmu na skraplaczu: +30C ...+70C - Zakres temperatury odrębnego systemu grzejnego: 0 ... +99CWyjścia sterownicze regulatora:- Przekaźnik sterowania agregatu - Przekaźnik sterowania oświetlenia - Przekaźnik sterowania wentylatorem parownika - Przekaźnik sterowania wentylatorem skraplacza (odszranianie gorącymi parami) - Przekaźnik sterowania wentylatorem skraplacza w zależności od temperatury skraplacza i pracy agregatu (zamienne ze sterowaniem odrębnym systemem grzejnym) - Przekaźnik sterowania elektrozaworem lub grzałkami przy odszranianiu - Wyjście do podłączenia wyłącznika krańcowego wentylatora parownikaPodstawowe funkcje:- Funkcja automatycznego odszraniania gorącymi parami lub grzałkami z możliwością ręcznego wyzwolenia - Funkcja nadzorowana jest jednym lub dwoma czujnikami z możliwością zaprogramowania maksymalnego czasu trwania odszraniania- Funkcja sterowania wentylatorem parownika w różnych wariantach- Funkcja sterowania wentylatorem skraplacza przy odszranianiu gorącymi parami- Funkcja sterowania wentylatorem skraplacza w zależności od temperatury skraplacza i stanu pracy agregatu- Funkcja nadzoru i sygnalizacji dźwiękowej przekroczenia temperatury na skraplaczu (ustawiana wariantowo: sygnalizacja lub dwa czujniki odszraniające)- Funkcja podglądu temperatury na czujnikach odszraniających- Funkcja ociekania- Funkcja blokowania wyświetlacza temperatury na czas odszraniania i ociekania z opóźnieniem powrotu wskazań- Funkcja umożliwiająca nastawę różnych temperatur sterowania dla pracy w trybie dziennym i nocnym- Funkcja nadzoru i sygnalizacji uszkodzenia czujników temperatury - Funkcje zabezpieczenia pracy agregatu (min./max. czas pracy, min. czas postoju agregatu)- Funkcję sterowania osobnym systemem grzejnym
