Sterownik Ropam 4474

BasicLTE Moduł powiadomienia i sterowania Ropam

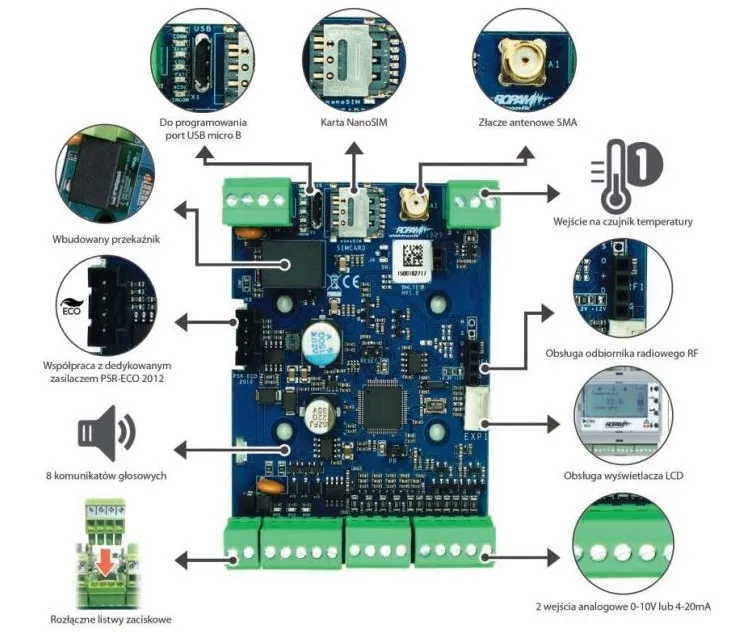

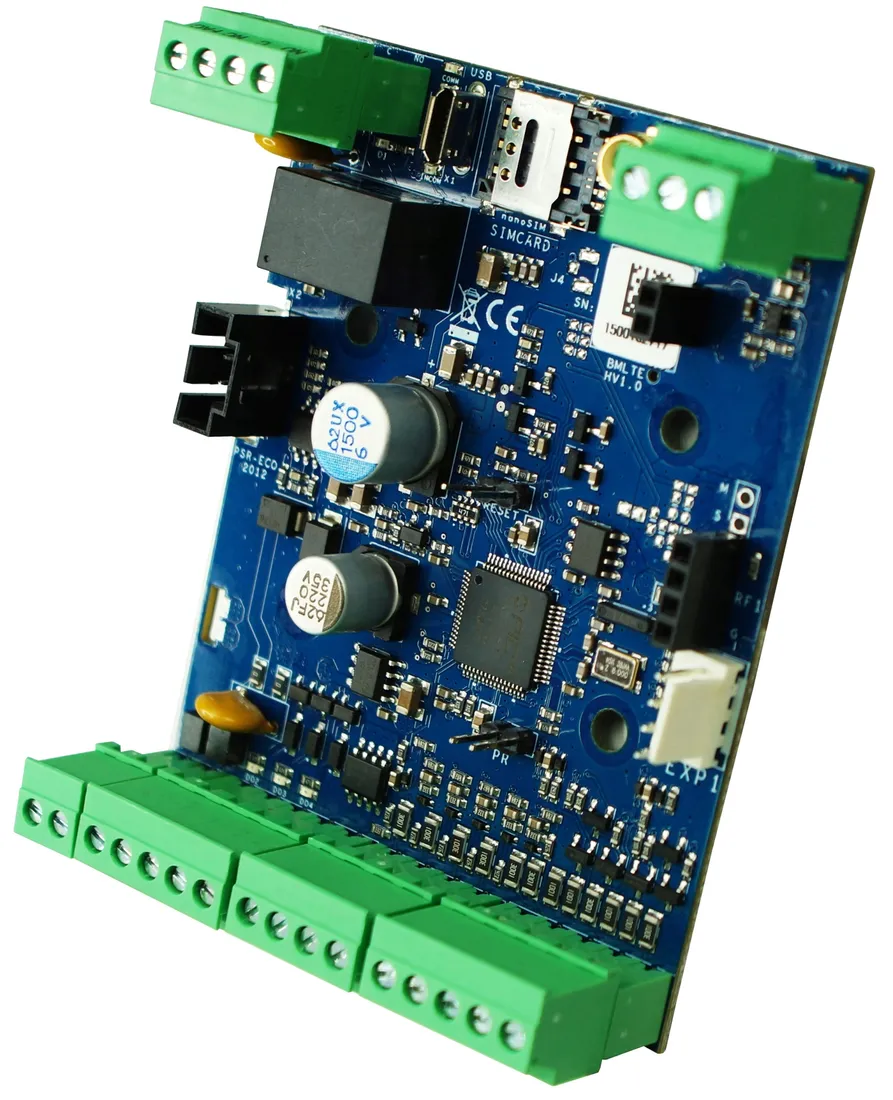

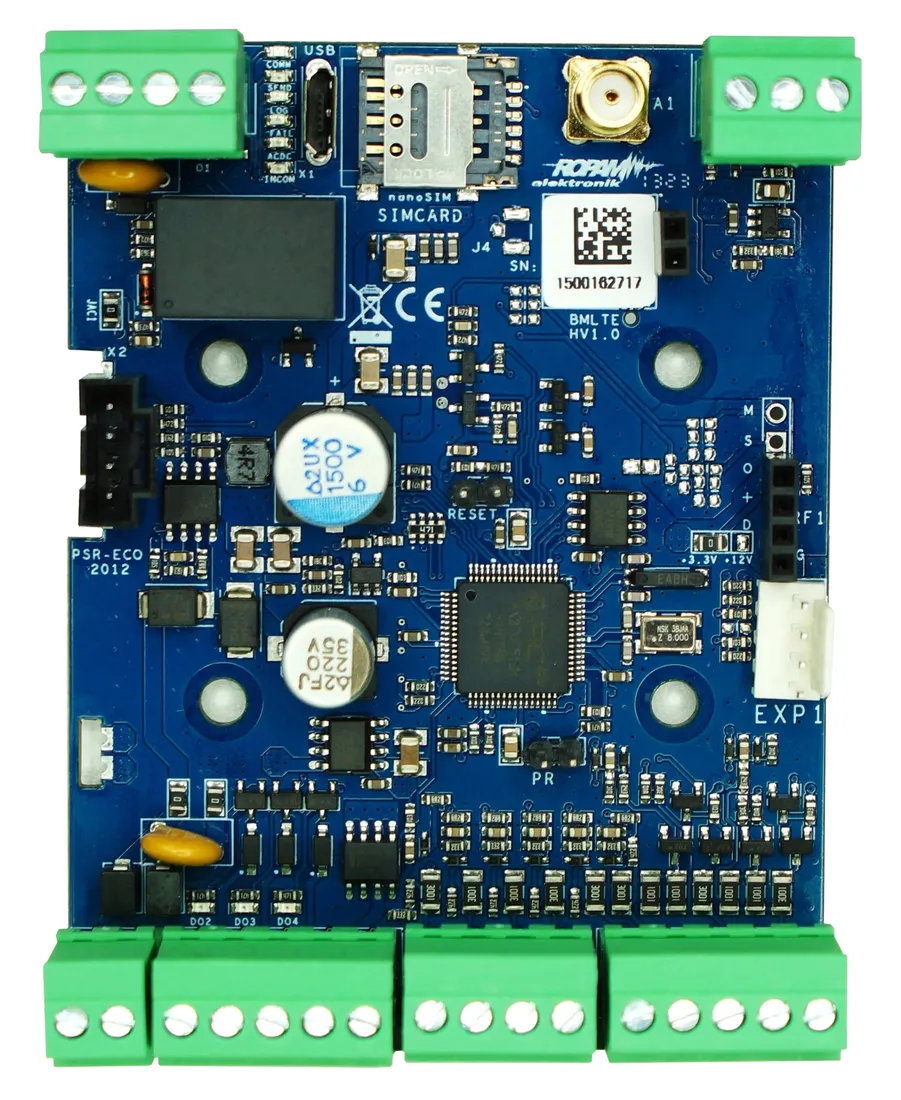

BasicLTE  Moduł powiadomienia i sterowania LTE, dedykowany do pracy w systemie alarmowym i automatyki. Funkcjonalny i prosty w obsłudze umożliwia otrzymywanie przez użytkownika powiadomień o stanie systemu, a także sterowanie systemem i urządzeniami wykonawczymi. Przez co jest ono świetnym urządzeniem pomocniczym np. central systemów alarmowych, rozszerzających ich możliwości i funkcjonalność.

Do cech charakterystycznych modułu BasicLTE można zaliczyć:

• Wbudowane 8 programowalnych wejść (6x standardowe NO / NC i 2x analogowe NO / NC) oraz wejście FAC
• Wbudowane 4 wyjścia sterowalne (1x przekaźnikowe i 3x tranzystorowe) i 1 wyjście AUX
• Wbudowany modem LTE - obsługa sieci LTE 4G i 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• Obsługa kodów USSD - kontrola minimalnej kwoty na karcie GSM
• Obsługa do 8 użytkowników
• Realizacja połączeń głosowych VOICE / CLIP (dla dowolnych zdarzeń w systemie)
• Współpraca ze stacją / serwerem RMS lub Kronos NET (szyfrowana transmisja TCP/IP; 2 adresy IP)
• Obsługa czujek temperatury (TSR-x) lub temperatury i wilgotności (RHT-2x)
• Pamięć 1000 zdarzeń z nadpisywaniem
• LogicProcessor zapewniający zaawansowane funkcje logiczne, czasowo-logiczne i arytmetyczne
• Programowanie: lokalne przez micro USB lub zdalne przez LTE/GPRS (serwer RopamBridge)
• Zasilanie z poziomu zasilacza systemowego PSR-ECO-2012 (brak zasilacza w zestawie)

Moduł BasicLTE znajduje zastosowanie w miejscach takich jak np.:

• Elektroniczne systemy sygnalizacji włamania i napadu
• Systemy automatyki domowej
• Systemy kontroli i sterowania poprzez sieć LTE
• Systemy kontroli i nadzoru temperatury
• Systemy kontroli i nadzoru nad przesyłowymi sieciami energetycznymi
• Systemy kontroli dostępu
• Transmisja i sterowanie procesami technicznymi

Specyfikacja techniczna:

• Wejścia: 8 programowalnych wejść i 1 wejście FAC
• Wyjścia: 4 sterowalne wyjścia i 1 wyjście AUX
• Modem LTE: TAK
• Zdalna konfiguracja: TAK
• Zdalne sterowanie: TAK
• Sterowanie automatyką: TAK
• Pamięć zdarzeń: 1000
• Ilość użytkowników: 8
• Ilość numerów powiadomień: 8
• Zasilanie: 12 V DC

Wejścia modułu

Współpraca z praktycznie dowolnymi czujkami alarmowymi

Moduł powiadomienia i sterowania BasicLTE jest wyposażona 8 programowalnych wejść, do których można podłączyć praktycznie dowolną czujkę alarmową. Przykładowo można je wykorzystać do podłączenia standardowych czujek ruchu, czujek dymu papierosowego lub czujek temperatury.

Wejścia modułu dzielą się na 2 typy:

• I1 - I6 - Standardowe wejścia typu NO / NC, służące do kontroli stanu systemu alarmowego
• I7 - I8 - Analogowe wejścia typu NO / NC (GND / +12 V) lub 0 - 10 V (4 - 20 mA)

Moduł BasicLTE jest również wyposażony w wejście FAC. Przy jego pomocy możliwa jest kontrola napięcia AC, np. centrali alarmowej współpracującej z modułem.

Wyjścia modułu

Współpraca z urządzeniami automatyki domowej

Moduł jest również wyposażony 4 wyjścia sterowalne, do których można podłączyć urządzenia automatyki domowej.

Wyjścia modułu dzielą się na 2 typy:

• O1 - Wyjście przekaźnikowe (max. 1 A @ 30 V DC)
• O2 - O4 - Wyjścia tranzystorowe z zabezpieczeniem zwarciowym (max. 700 mA)

Moduł posiada również wbudowane wejście zasilania AUX 12 V / 1 A. Przy jego pomocy można zrealizować zasilenie np. czujek lub przekaźników. Wyjście AUX posiada zabezpieczenie przeciwzwarciowe, przeciążeniowe i temperaturowe.

Modem LTE

Powiadomienia o zdarzeniach w systemie i zdalna obsługa

Moduł posiada wbudowany modem LTE do obsługi sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz). Przy jego pomocy możliwa jest realizacja powiadomień o zdarzeniach w systemie, a także zdalne sterowanie systemem i urządzeniami automatyki. Powiadomieni i zdalne sterowanie jest podstawowo realizowane z poziomu aplikacji RopamBasic.

Moduł ma również możliwość realizacji powiadomień przy pomocy:

• SMS / CALL - Niezależne komunikaty dla zdarzeń w systemie (na maksymalnie 8 numerów telefonów)
• VOICE / CLIP - Niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 8 komunikatów głosowych)

Aplikacja RopamBasic

Prosta i wygodna obsługa modułu powiadomień i sterowania BasicLTE

Zdalna obsługa modułu BasicLTE jest podstawowo realizowana z poziomu aplikacji RopamBasic na urządzenia mobilne z systemem operacyjnym Android lub iOS. Aplikacja cechuje się wysoką funkcjonalnością i intuicyjnym, w pełni konfigurowalnym interfejsem (UI) - dzięki czemu codzienna obsługa systemu jest prosta i przyjemna.

Do podstawowych właściwości aplikacji można zaliczyć:

• Obsługa powiadomień PUSH oraz poleceń głosowych
• Możliwość dostosowania menu do potrzeb użytkownika (przez dowolne umieszczenie piktogramów w aplikacji)
• Sterowanie za pomocą widgetów z poziomu pulpitu systemu Android
• Tworzenie własnych makro-poleceń
• Łatwa konfiguracja, przez zeskanowanie kodu QR wygenerowanego w programie BasicGSMManager
• Z poziomu aplikacji RopamBasic użytkownik może:
• Podglądać stan urządzenia
• Podglądać stan wejść
• Podglądać stan wyjść
• Sterować wyjściami
• Uzbrajać i rozbrajać system
• Podglądać aktualne awarie w systemie
• Podglądać zdarzenia systemowe

LogicProcessor

Zaawansowana logika systemu

Dużą zaletą modułu BasicLTE jest jej budowa w oparciu o zaawansowany mikroprocesor, z systemem operacyjnym czasu rzeczywistego. Dzięki niemu możliwa jest obsługa funkcji logicznych, funkcji czasowo-logicznych i funkcji arytmetyki, które umożliwiają budowę inteligentnej automatyki i systemu alarmowego. LogicProcessor udostępnia 10 niezależnych warunków logicznych (bloki If...Then...Else) oraz 10 przekaźników czasowych do realizacji funkcji czasowo-logicznych. LogicProcessor udostępnia również 4 timery z kalendarzem do sterowania i automatyki.
