SALUS RM-16A UNIWERSALNY MODUŁ PRZEKAŹNIKA NO/COM/NC 230V 16A

Moduł przekaźnika 16 A

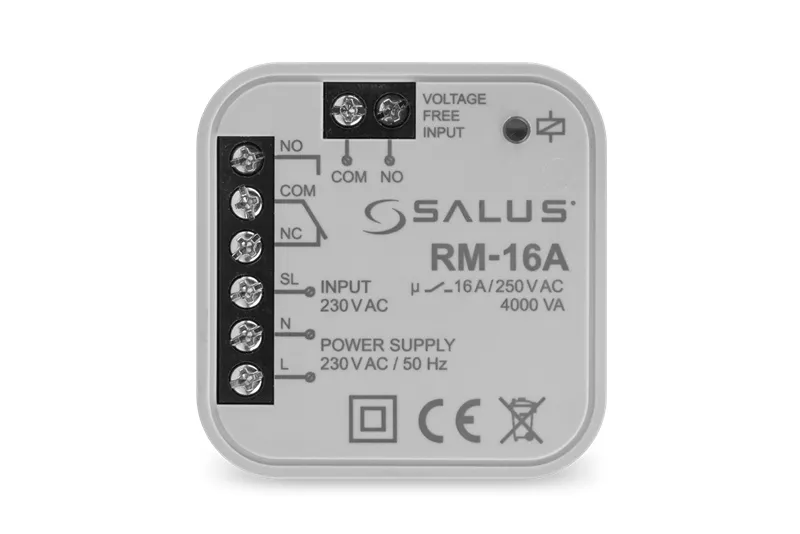

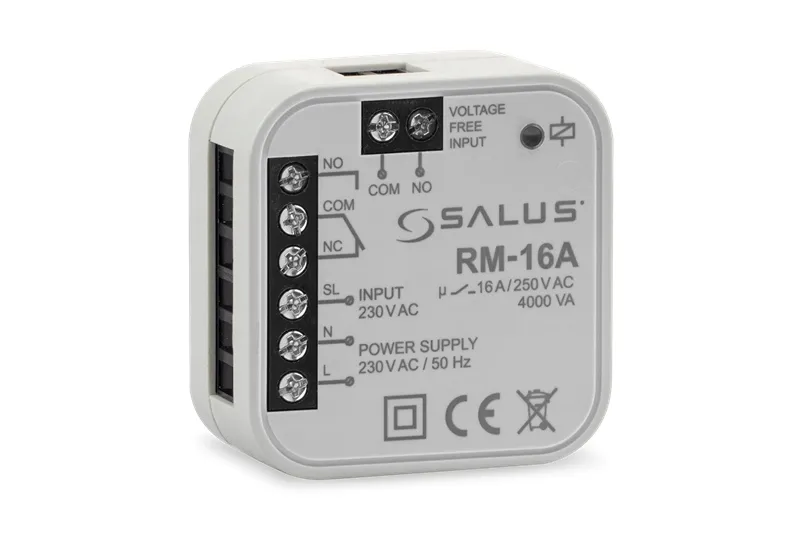

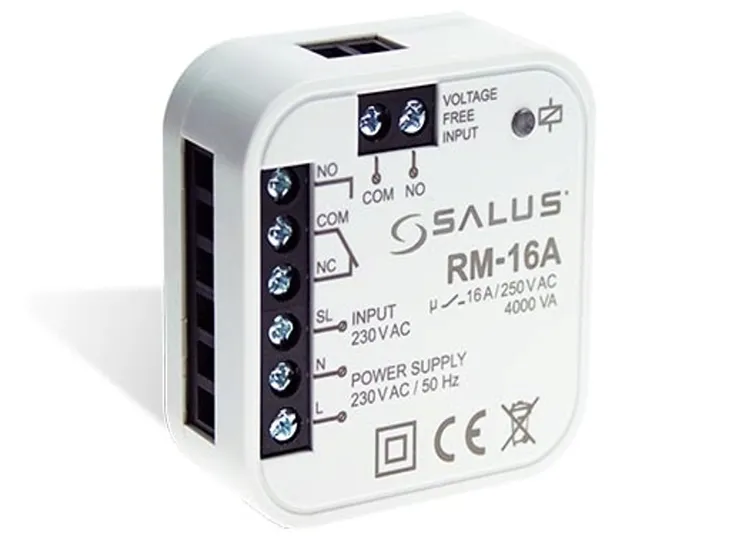

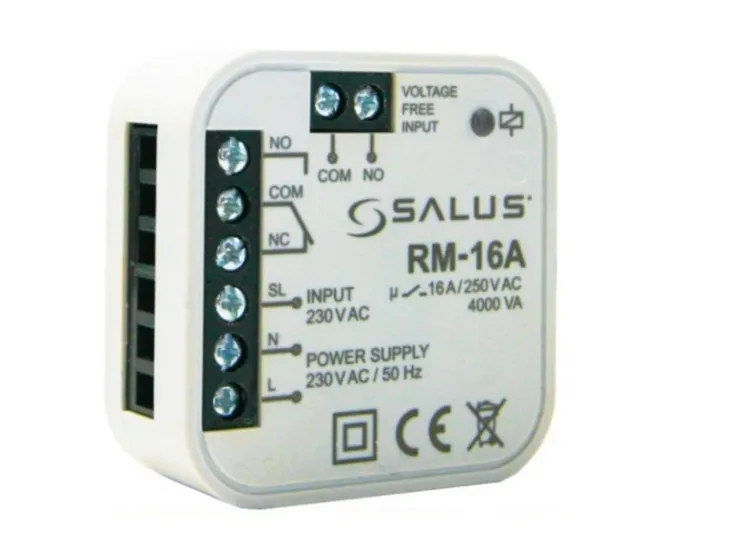

Moduł przekaźnika RM-16A służy do włączania/ wyłączania urządzeń elektrycznych.

Dzięki małym wymiarom można go zamontować w puszce instalacyjnej, bądź tam, gdzie istnieje potrzeba wysterowania odbiornika o maksymalnym obciążeniu 16 A.

Przykładowe zastosowania:

• Sterowanie urządzeniem grzewczym (typu ON-OFF) poprzez podłączenie do przekaźnika regulatora napięciowego 230 V AC z serii EXPERT NSB, HTR, BTR (np. VS30/HTRP/BTRP).

• Sterowanie kotłem stałopalnym (który wymaga styku NC/COM), poprzez podłączenie do modułu przekaźnika RM16-A regulatora temperatury z wyjściem COM/NO (np. T105).

• Podłączenie odbiornika o większej mocy niż pozwala na to przekaźnik w regulatorze. Maksymalny pobór prądu urządzenia elektrycznego nie może przekroczyć 16 A.

• Podłączenie listwy centralnej (KL06/KL08NSB/KL08RF) z większą liczbą siłowników lub urządzeń innych niż siłowniki termoelektryczne, wpiętych do listwy centralnej, aby odciążyć jej styki (np. pompy, siłowniki, elektryczne maty grzewcze)

Dane techniczne

• Zasilanie: 230V AC 50 Hz
• Max obciążenie: 16 A / 250V AC
• Wejście beznapięciowe NO/COM: Podłączenie regulatora z przekaźnikiem beznapięciowym NO/COM
• Wejścia napięciowe SL: Podłączenie regulatora z sygnałem wyjściowym napięciowym 230V AC
• Sygnał wyjściowy: Przekaźnik NO/COM/NC
• Wymiary [mm]: 47 x 47 x 20

Zasady działania

Przekaźnik musi być zasilany napięciem 230 V AC. Sterowanie przekaźnikiem odbywa się poprzez podanie napięcia 230 V AC na styk wejściowy SL lub poprzez zwarcie styków wejściowych COM / NO (VOLTAGE FREE INPUT). Spowoduje to przełączenie styków w obwodzie wyjściowym NO / COM / NC. Stan pracy przekaźnika sygnalizowany jest czerwoną diodą LED. Po zaniku napięcia 230 V AC ze styku SL lub po rozwarciu styków wejściowych COM / NO, moduł przekaźnika powróci do pozycji wyjściowej.
