Sterownik Salus RM-16A

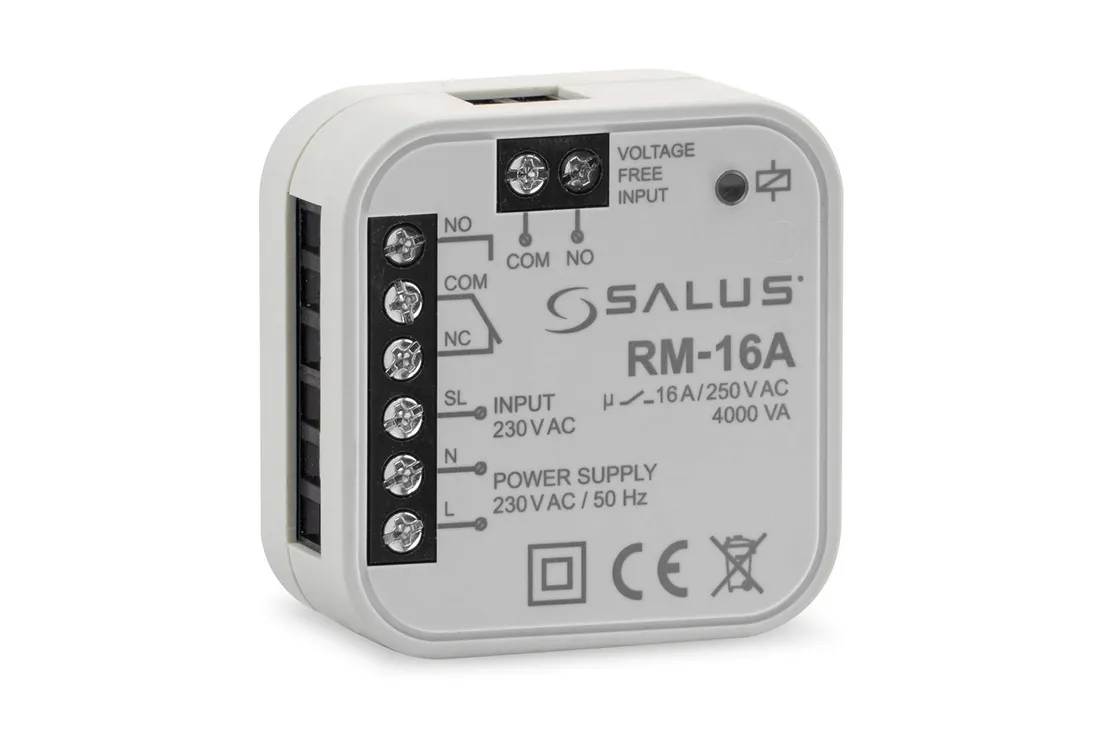

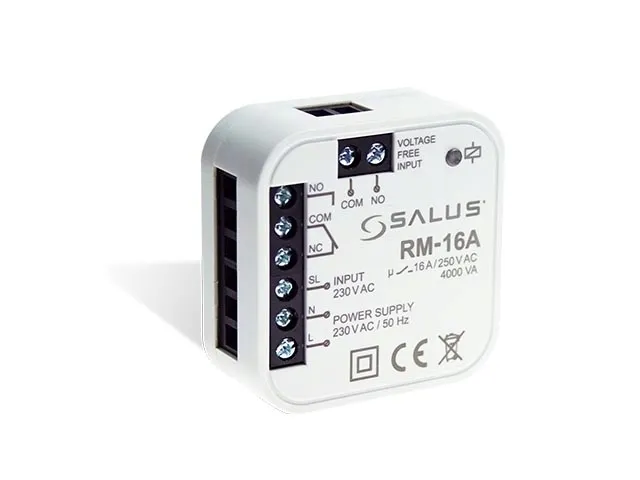

Moduł przekaźnika RM-16A

Moduł przekaźnika RM-16A służy do włączania/wyłączania urządzeń elektrycznych. Dzięki małym wymiarom można go zamontować w puszce instalacyjnej, bądź tam, gdzie istnieje potrzeba wysterowania odbiornika o maksymalnym obciążeniu 16 A.

Przykładowe zastosowania:

• Sterowanie urządzeniem grzewczym (typu ON-OFF) poprzez podłączenie do przekaźnika regulatora napięciowego 230 V AC z serii EXPERT NSB, HTR, BTR (np. VS30/HTRP/BTRP).
• Sterowanie kotłem stałopalnym (który wymaga styku NC/COM), poprzez podłączenie do modułu przekaźnika RM16-A regulatora temperatury z wyjściem COM/NO (np. T105).
• Podłączenie odbiornika o większej mocy niż pozwala na to przekaźnik w regulatorze. Maksymalny pobór prądu urządzenia elektrycznego nie może przekroczyć 16 A.
• Podłączenie listwy centralnej (KL06/KL08NSB/KL08RF) z większą liczbą siłowników lub urządzeń innych niż siłowniki termoelektryczne, wpiętych do listwy centralnej, aby odciążyć jej styki (np. pompy, siłowniki, elektryczne maty grzewcze)

Dane techniczne:

• Zasilanie: 230V AC 50 Hz
• Max obciążenie: 16 A / 250V AC
• Wejście beznapięciowe NO/COM - Podłączenie regulatora z przekaźnikiem beznapięciowym NO/COM
• Wejścia napięciowe SL - Podłączenie regulatora z sygnałem wyjściowym napięciowym 230V AC
• Sygnał wyjściowy: Przekaźnik NO/COM/NC

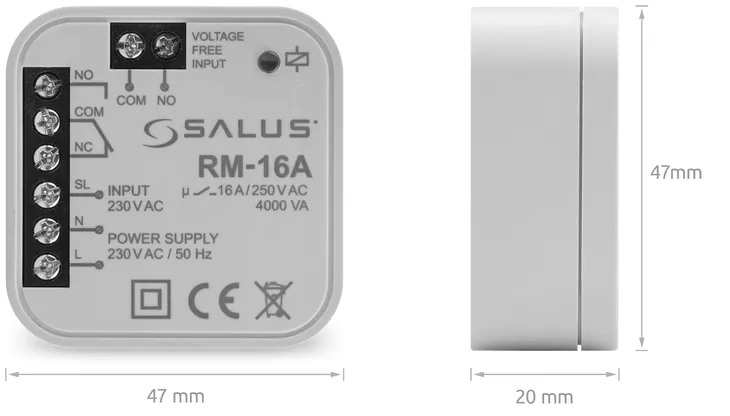

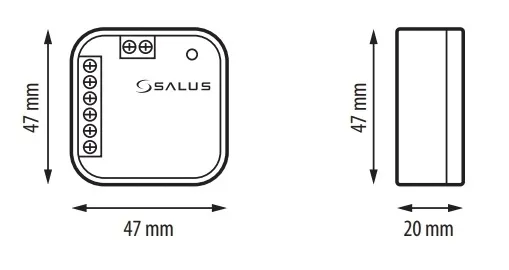

• Wymiary [mm] 47 x 47 x 20

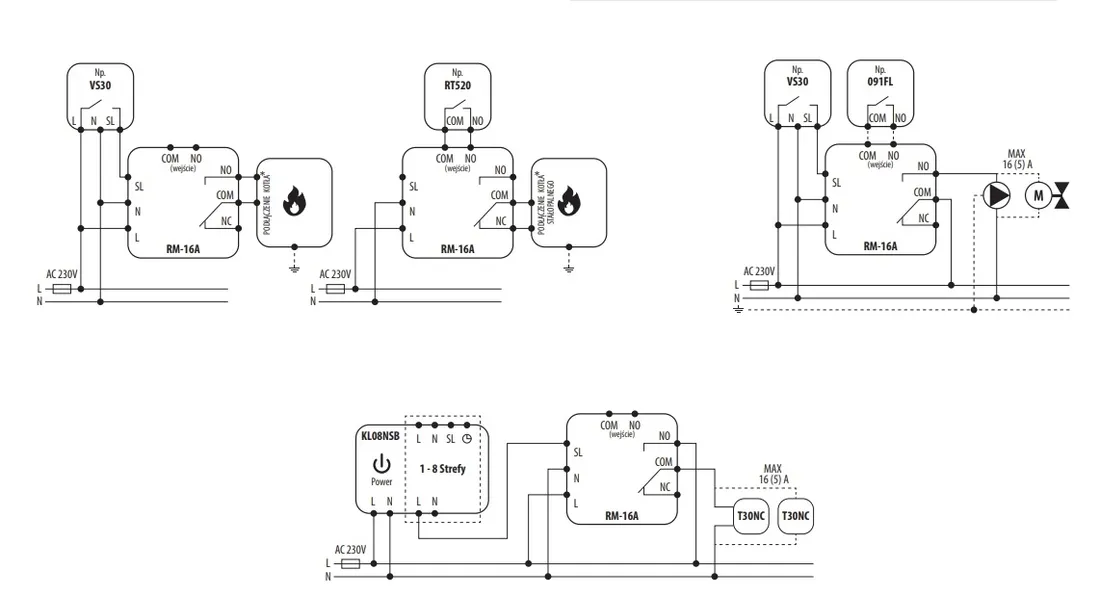

Przykładowe schematy podłączenia:
