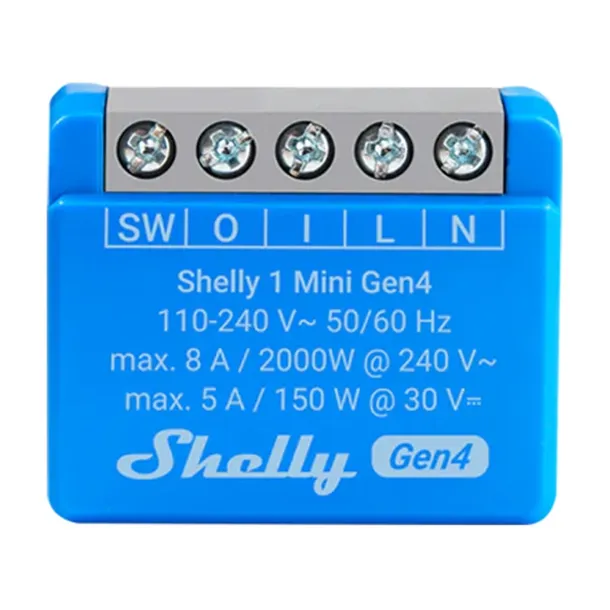

Sterownik Shelly 1 Mini Gen4 Zigbee/Matter

Sterownik Shelly 1 Mini Gen4 Zigbee/Matter

Shelly 1 Mini Gen4 to rozbudowany sterownik przekaźnikowy, który mimo swoich niewielkich rozmiarów (29 x 34 x 16 mm) oferuje wsparcie dla wielu standardów komunikacyjnych, w tym Wi-Fi, Zigbee, Bluetooth oraz Matter. Może być montowany w puszkach instalacyjnych, za gniazdkami i w miejscach, w których przestrzeń montażowa jest ograniczona. Dzięki bezpotencjałowym stykom urządzenie można stosować w aplikacjach, które wymagają galwanicznego oddzielenia obwodów, np. do sterowania bramą, przekaźnikiem, dzwonkiem czy systemem automatyki niezależnie od ich napięcia roboczego. Obsługuje on również harmonogramy, sceny, skrypty i integruje się z systemami automatyki domowej, takimi jak Google Home, Alexa, czy Samsung SmartThings.

Szeroka łączność i zgodność z protokołem Matter

Sterownik Shelly 1 Mini Gen4 oferuje komunikację przez Wi-Fi (802.11 b/g/n), Zigbee (802.15.4) oraz Bluetooth 5.0. Urządzenie pełni również funkcję bramki BLE oraz wzmacniacza sygnału Wi-Fi i Zigbee dla innych sprzętów IoT. Dzięki zgodności z protokołem Matter może być zintegrowane z dowolnym ekosystemem wspierającym ten standard, co zwiększa jego uniwersalność i ułatwia konfigurację w różnorodnych środowiskach domowych.

Bezpotencjałowe styki i praca z różnymi napięciami

Zaletą Shelly 1 Mini Gen4 jest możliwość sterowania zarówno urządzeniami zasilanymi niskim napięciem (30 VDC), jak i sieciowym (do 240 VAC). Dzięki obecności bezpotencjałowego styku (dry contact) można wykorzystać go również w sytuacjach wymagających odizolowanego przekaźnika, np. do sterowania bramami, dzwonkami lub oświetleniem.

Zaawansowane funkcje harmonogramów i scen

Model Shelly 1 Mini Gen umożliwia ustawienie aż 20 harmonogramów, dzięki którym można zaplanować automatyczne włączanie lub wyłączanie sprzętów o określonych porach w wybrane dni tygodnia. Dodatkowo wspiera tworzenie scen, czyli zestawów działań uruchamianych równocześnie lub sekwencyjnie w reakcji na zdarzenie, np. włączenie kilku urządzeń po wykryciu ruchu. Konfiguracja harmonogramów i scen odbywa się za pomocą aplikacji Shelly Smart Control, dostępnej bezpłatnie na urządzenia mobilne i komputery.

Integracje i pełna kontrola lokalna lub zdalna

Urządzenie można zintegrować nie tylko z systemami głównych producentów asystentów głosowych, ale także z systemami lokalnymi poprzez API HTTP/HTTPS, MQTT, WebHooki czy KNX net/IP. Shelly 1 Mini Gen4 działa zarówno w trybie lokalnym (bez dostępu do chmury), jak i przez internet, co pozwala na pełną kontrolę niezależnie od miejsca, w którym znajduje się użytkownik. Wbudowany interfejs WWW umożliwia bezpośrednią konfigurację z poziomu przeglądarki.

Duża elastyczność montażu

Obudowa sterownika wykonana została z tworzywa sztucznego i umożliwia montaż w puszkach instalacyjnych. Pomimo kompaktowych wymiarów urządzenie mieści w sobie zaawansowany mikrokontroler ESP-Shelly-C68F z 8 MB pamięci flash, pozwalając na obsługę skryptów i funkcji w czasie rzeczywistym.

Ogólne

Producent

Shelly

Model

1MiniGen4

Parametry fizyczne

Wymiary

29 x 34 x 16 ±0.5 mm / 1.34 x 1.11 x 0.63 ±0.02 cala

Waga

19 ±1 g / 0.65 ±0.04 oz

Maksymalny moment dokręcania zacisków śrubowych

0.4 Nm / 3.5 lbin

Przekrój przewodu

0.2 do 2.5 mm² / 24 do 14 AWG (druty lite, wielodrutowe, tulejki)

Długość odizolowania przewodu

6 do 7 mm / 0.24 do 0.28 cala

Montaż

Puszka ścienna

Materiał obudowy

Tworzywo sztuczne

Kolor obudowy

Niebieski

Kolor złączy

Szary

Warunki środowiskowe

Temperatura robocza

od -20°C do 40°C / -5°F do 105°F

Wilgotność robocza

od 30% do 70% RH

Maksymalna wysokość n.p.m.

2000 m / 6562 stóp

Parametry elektryczne

Zasilanie

110 - 240 VAC

Przekaźnik

Bezpotencjałowy, styk NO, 1-biegunowy, styk µ

Pobór mocy

< 1.2 W

Zewnętrzne zabezpieczenie

Charakterystyka wyzwalania B lub C, prąd znamionowy maks. 10 A, zdolność wyłączania min. 6 kA, klasa ograniczenia energii 3

Parametry obwodów wyjściowych

Maksymalne napięcie przełączania

240 VAC / 30 VDC

Maksymalny prąd przełączania

8 A / 240 VAC, 5 A / 30 VDC

Maksymalna moc wyjściowa

2000 W / 240 VAC, 150 W / 30 VDC

Ochrona przed przepięciami

Brak

Ochrona prądowa

Brak

Ochrona przed przekroczeniem mocy

Brak

Czujniki i pomiary

Czujnik temperatury wewnętrznej

Tak

Wi-Fi

Protokół

802.11 b/g/n/ax

Pasmo RF

2412 - 2472 MHz

Moc RF

< 20 dBm

Zasięg

Do 30 m wewnątrz / 50 m na zewnątrz (zależnie od warunków lokalnych)

Bluetooth

Protokół

5.0

Pasmo RF

2402 - 2480 MHz

Moc RF

< 4 dBm

Zasięg

Do 10 m wewnątrz / 30 m na zewnątrz (zależnie od warunków lokalnych)

Zigbee

Protokół

802.15.4

Pasmo RF

2400 do 2483.5 MHz

Moc RF

< 20 dBm

Zasięg

Do 100 m wewnątrz / 300 m na zewnątrz (zależnie od warunków lokalnych)

Jednostka mikroprocesorowa

CPU

ESP-Shelly-C68F

Pamięć flash

8 MB

Funkcje oprogramowania układowego

Harmonogramy

20

WebhookS (akcje URL)

20 z 5 adresami URL na webhook

Skrypty

Tak

MQTT

Tak
