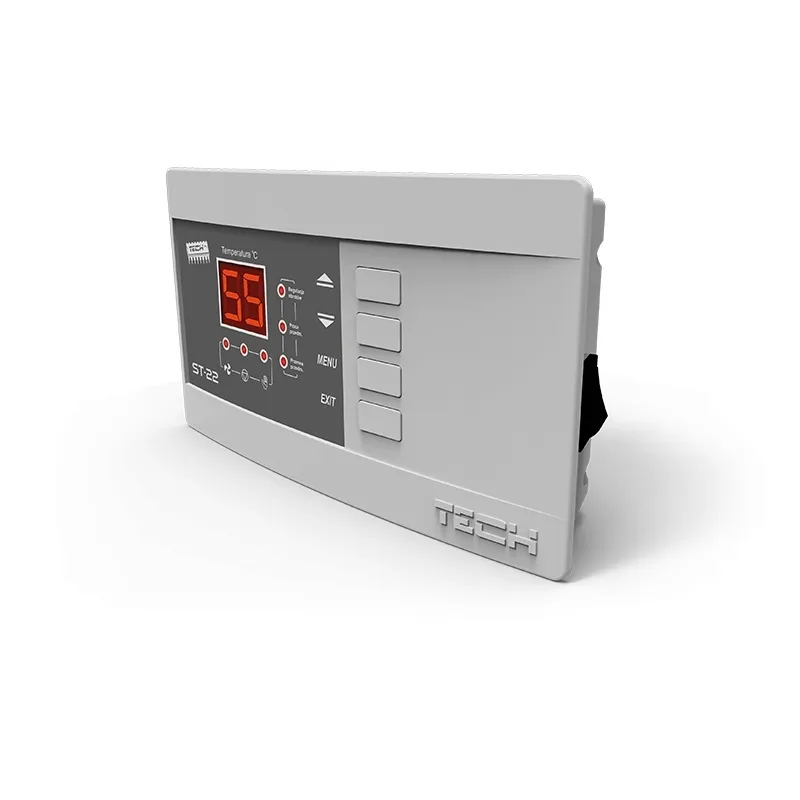

Sterownik Tech ST-22 Sigma

Sterownik kotła ST-22n Tech

Regulator ST-22n przeznaczony jest do sterowania zasypowym kotłem C.O. wyposażonym w nadmuch i pompę obiegu wody C.O.

Jego zadaniem jest utrzymywanie zadanej temperatury za pomocą wentylatora.

Aby rozpalić w kotle (gdy temperatura kotła jest niższa od 30°C) należy nacisnąć przycisk wyjście - spowoduje to załączenie wentylatora a na sterowniku załączą się diody praca ręczna oraz wentylator. Ponowne naciśnięcie tego przycisku spowoduje wyłączenie się funkcji rozpalania (czyli pracy ręcznej). Po załączeniu funkcja ta będzie aktywna do czasu, gdy temperatura kotła osiągnie 30°C (jest to temperatura progowa załączenia pompy i przejścia do trybu pracy). Gdy temperatura kotła osiągnie 30°C regulator przechodzi do trybu pracy. Po osiągnięciu temperatury zadanej, sterownik przechodzi w tryb podtrzymania. W tym trybie praca sterownika polega na załączaniu się przedmuchów z częstotliwością zależną od ustawień użytkownika. Czas pracy i przerwy przedmuchu należy dobrać odpowiednio do rodzaju paliwa spalanego w kotle.

Funkcje realizowane przez sterownik:

- sterowanie wentylatorem

- sterowanie pompą C.O.

Wyposażenie sterownika:

- wyświetlacz LED

- czujnik temperatury C.O.

- zabezpieczenie termiczne

- dodatkowa podstawka umożliwiającą łatwy montaż na kotle

- obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie i niskie temperatury

Dlaczego warto kupić produkty TECH:

- wykonane są z najwyższej jakości materiałów

- bardzo łatwe w montażu i proste w obsłudze

- używane są przez największe firmy kotlarskie

- dzięki zastosowaniu najnowszych technik w produkcji sterowniki TECH są najczęściej kupowanymi sterownikami w Polsce

- posiadają szereg zabezpieczeń, dzięki czemu instalacja C.O. jest bezpieczna w użytkowaniu

• Zasilanie: 230V/50Hz +/-10%
• Maksymalny pobór mocy sterownika: 4 W
• Temperatura otoczenia: 5÷50 °C
• Maksymalne obciążenie wyjścia pompy C.O.: 0,5 A
• Zakres nastaw temperatur C.O.: 40÷80 °C
• Dokładność pomiaru: 1 °C
• Wytrzymałość temperatur czujnika: 25÷90 °C
• Wkładka bezpiecznikowa: 1,6 A
• Obciążenie wyjścia wentylatora: 0,6 A

Producent: Tech

Symbol towaru: K10000325
