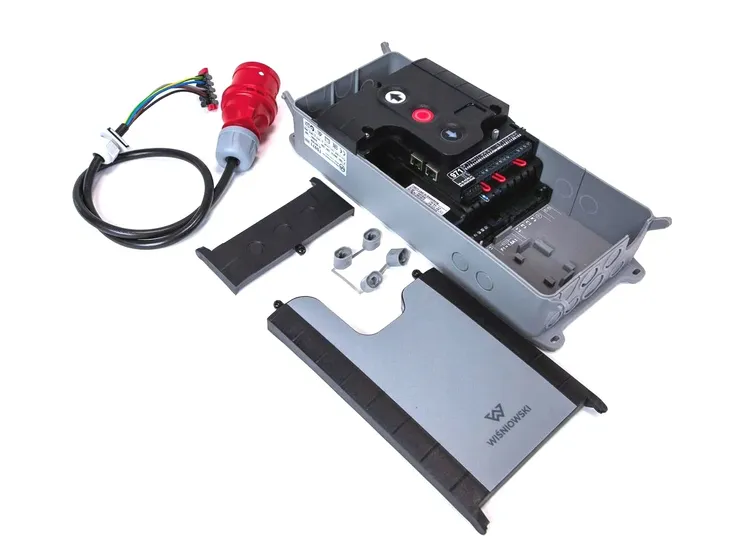

STEROWNIK TS 971 WIŚNIOWSKI

Centrala jest przeznaczona do bram przemysłowych Wiśniowski MakroPro 2.0 , MakroPro ALU 2.0 , MakroTherm 2.0 z siłownikami serii: SE 5 , SE 9 , SE 14 . Sterownik z cyfrowym wyłącznikiem krańcowym DES lub krzywkowym wyłącznikiem krańcowym NES .

Sterownik TS 971 jest w pełni kompatybilny z wstecznymi wersjami centrali TS 956 , TS 958 , TS 961 , TS 970

FUNKCJE:

■ Automatyczne rozpoznanie DES lub NES

■ Zmiana kierunku obrotów za pomocą klawiatury

■ Szybkie ustawienie położeń krańcowych (przy DES) i wszystkich funkcji z poziomu operatora

■ Możliwość wyboru trybu pracy :

• Tryb czuwakowy ZAM/OTW
• Tryb czuwakowy ZAM/samopodtrzymanie OTW
• Tryb czuwakowy z aktywną listwą stykową
• Samopodtrzymanie ZAM/OTW

■ Automatyczne rozpoznanie rodzaju krawędzi zamykających i układu analizy:

• Optyczna listwa stykowa (np. system Vitector)
• Zasada styku zwiernego 8k2
• Zasada styku rozwiernego 1K2 z testowaniem Automatyczne zamykanie czasowe regulowane w zakresie 1-240 sekund (możliwość załączania/ wyłączania):
• Brama zamyka się automatycznie po osiągnięciu górnego położenia krańcowego lub pozycji pośredniej po upływie nastawionego czasu
• Możliwość wyboru ponownego odliczania czasu po uruchomieniu fotokomórki

■ Nastawna pozycja pośrednia z indywidualnymi możliwościami programowania

■ Ustawienie dopuszczalnej liczby zadziałań listwy stykowej przy automatycznym zamykaniu czasowym (1-10)

■ Możliwość ustawiania czasu rewersowania przy zadziałaniu listew stykowych

WIĘCEJ FUNKCJI:

• Automatyczne dopasowanie odstępu do podłoża (przy DES), automatyczna kompensacja w wyniku wydłużenia linki lub późniejszego ułożenia posadzki (niemożliwe przy wyłączniku ciśnieniowym)
• Korekta wybiegu napędu (przy DES) umożliwia kompensatę wybiegu np. wskutek wpływu temperatury
• Wskaźnik stanu i informacji (m.in. wyświetlenie ostatnich 6 błędów), dalsze informacje poprzez opcjonalny zestaw serwisowy (adapter+ oprogramowanie, patrz 8.075)
• Licznik cykli roboczych (bez możliwości resetowania)
• Licznik cykli serwisowych Monitorowanie mechanicznej blokady (przy DES), sterownik rozpoznaje blokadę bramy i wyłącza napęd Dynamiczna kontrola czasu ruchu (przy NES):
• Przy każdym ruchu bramy mierzony jest czas przebiegu pomiędzy położeniami krańcowymi i porównywany z ostatnim czasem referencyjnym
• W przypadku wydłużenia czasu przebiegu (nastawne odchylenie) sterownik zostaje wyłączony Nastawna kontrola siły udźwigu w kierunku OTW (przy DES):
• Do bram z wyrównoważeniem, rozpoznaje nagłe zmiany wyrównoważenia
• Z automatycznym uczeniem, dlatego brak zadziałania kontroli siły wskutek np. zmiany napięcia sprężyny Automatyczne rozpoznanie napędów ELEKTROMATEN z cyklokonwerterem (DU) lub falownikiem (FU):
• Ustawianie zdawczej prędkości obrotowej
• Łagodny rozruch i zatrzymanie dzięki automatycznemu dostosowaniu rampy przyspieszenia i hamowania
• Możliwość zmiany rampy przyspieszenia i hamowania

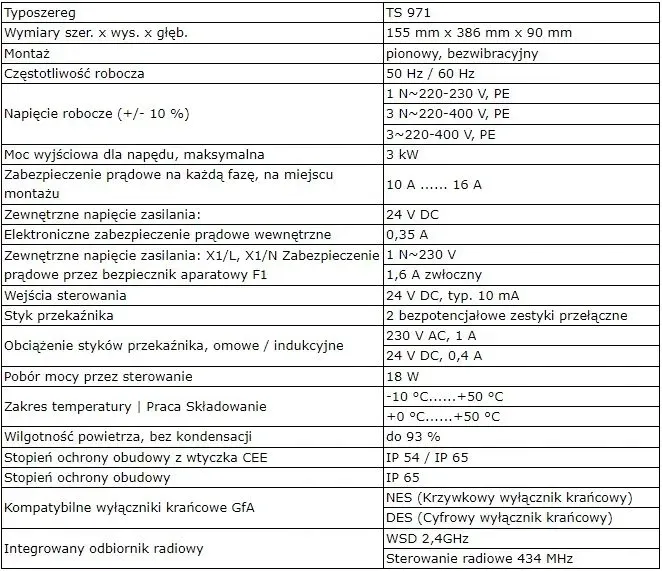

DANE TECHNICZNE:
