STIEBEL MATA GRZEWCZA FTM 160/6 M2 205680

Kompletny zestaw ogrzewania podłogowego Stiebel Eltron FTM

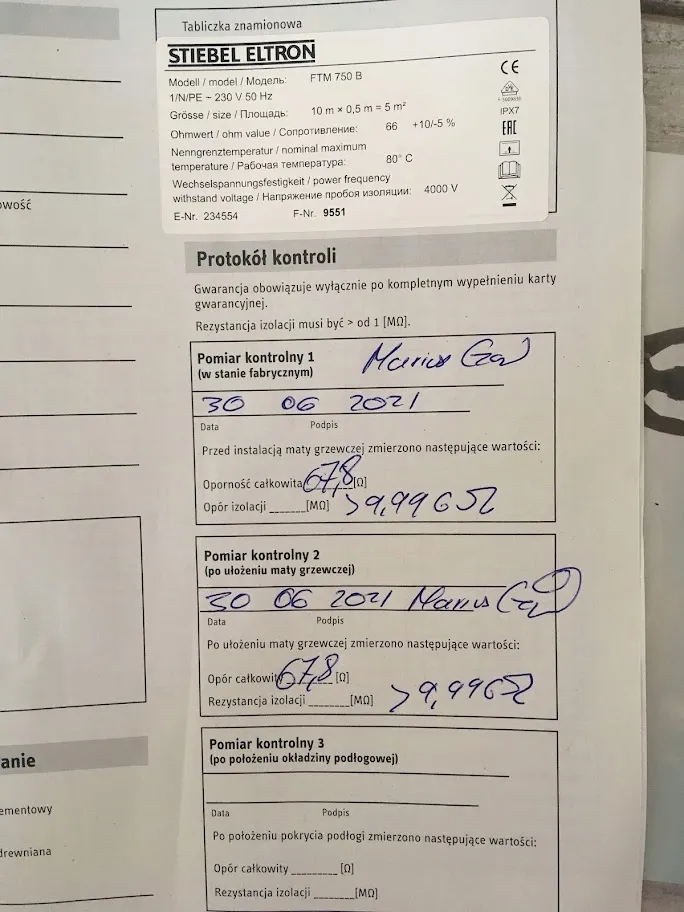

​ Wydruk z pomiarów umieszczamy na fakturze oraz opakowaniu maty. Wyniki pomiarów można przekazać elektrykowi który przeprowadza instalacje.

Kompletny zestaw elementów do podłączenia razem z matą grzewczą:

1. Mata grzewcza jednostronnie zasilana FTM.
2. Czujnik temperatury podłogi z przewodem dł. 2 m.
3. Rurka ochronna do czujnika temperatury podłogi wraz z zatyczką.
4. Rurka ochronna do przewodu przyłączeniowego dł. 2 m.
5. Kolano 90° do zabezpieczenia przed zagięciem rurkę czujnika.
6. Puszka podtynkowa do regulatora.
7. Instrukcja obsługi i montażu maty.

Przytulne ciepło na każdym kroku dzięki ogrzewaniu podłogowemu firmy Stiebel Eltron

• Zestaw ogrzewania podłogowego Stiebel Eltron zapewnia komfortową, ciepłą posadzkę
• Ciepła podłoga eliminuje dyskomfort zimnej posadzki
• Regulator temperatury zapewnia ekonomiczną eksploatację w wybranych godzinach

Maty grzewcze przeznaczone są do ogrzewania podłogi jako ogrzewanie uzupełniające zarówno w nowo budowanych jak i remontowanych obiektach.

Stosowanie mat grzewczych to komfort eksploatacji, efektywnego podziału ciepła w pomieszczeniu i przyjemnej temperatury podłogi.

Szerokość maty wynosząca 50 cm umożliwia zastosowanie w łazienkach i małych toaletach a także w pomieszczeniach do uprawiania hobby czy kuchniach.

Moc grzewcza wynosząca 160 W/m² zapewnia krótkie czasy nagrzewania i przyjemną temperaturę podłogi.

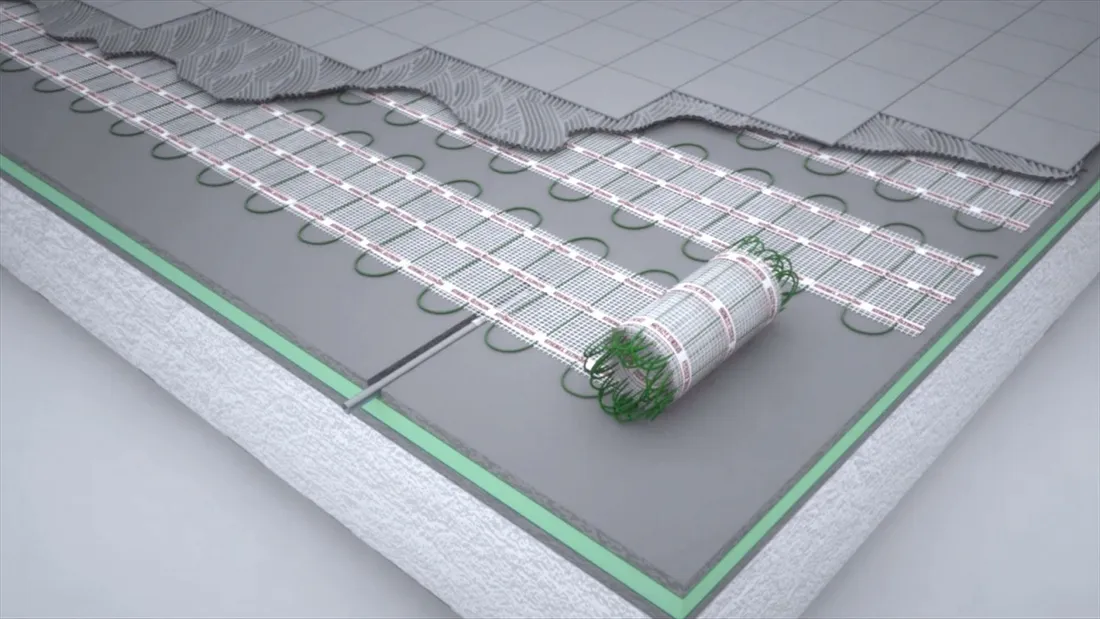

Maty mogą być układane bezpośrednio w kleju terakoty, warstwie wyrównującej podłoże lub np. pod wykładziną dywanową.

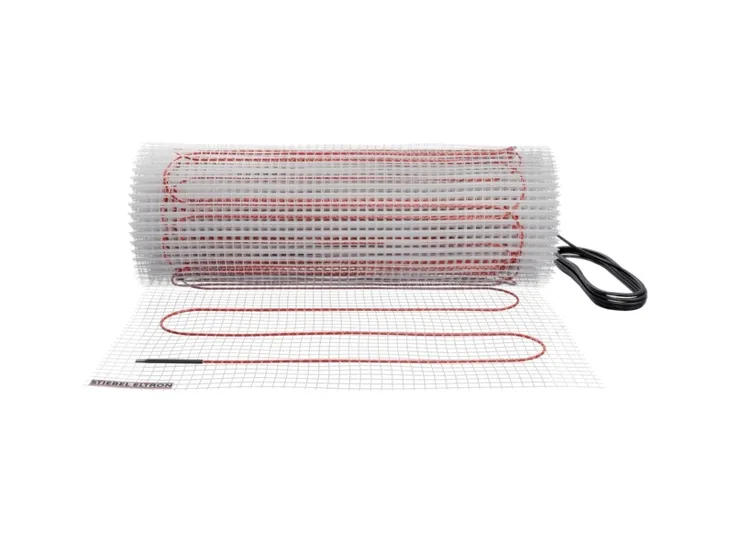

Przewód grzewczy jest na całej swej długości umocowany do siatki z włókna szklanego, co zapewnia równomierne ułożenie i ułatwia układanie.

Samoprzylepna osłona maty ułatwia jej układanie i zabezpiecza przed przemieszczeniam się podczas nakładania warstwy kleju lub warstwy samopoziomującej.

Dane techniczne maty grzewczej:

Producent: STIEBEL ELTRON

Wysokość: 4mm

Szerokość: 0,5m

Długość: 12m

Powierzchnia: 6 m²

Napięcie: 230V L/N/PE

Jak uniknąć błędów ?

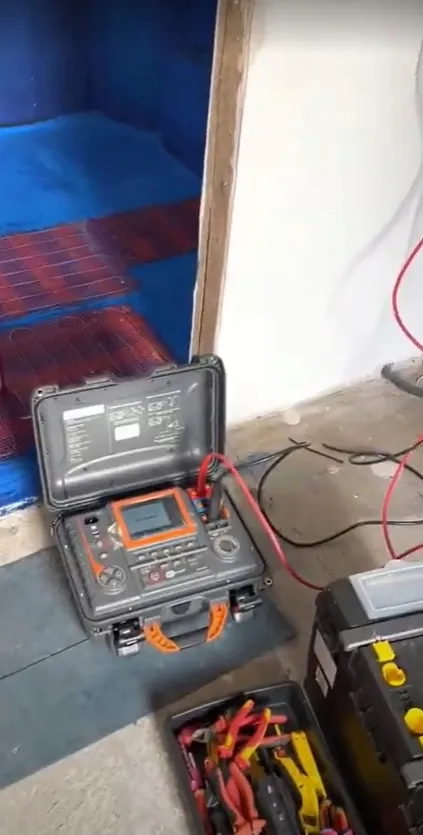

Pomiary maty grzewczej !

R = L⟺N........... Ω

Riso = L ⟺PE...........GΩ        Riso = N ⟺PE...........GΩ

Rct = ........kΩ

Pomiary przy przekazaniu instalatorowi

Pomiary przy montażu maty minimum 2 x codziennie

Pomiary przy kafelkowaniu minimum 2 x codziennie

Pomiary instalacji elektrycznej !

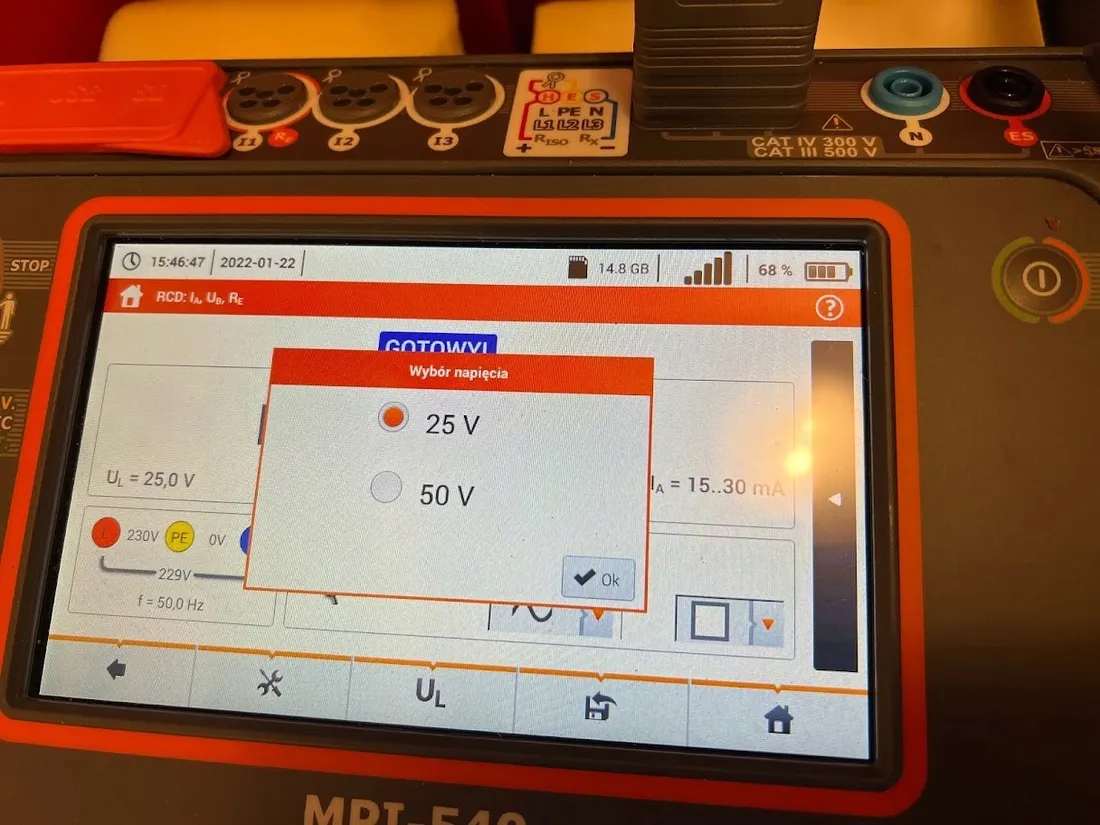

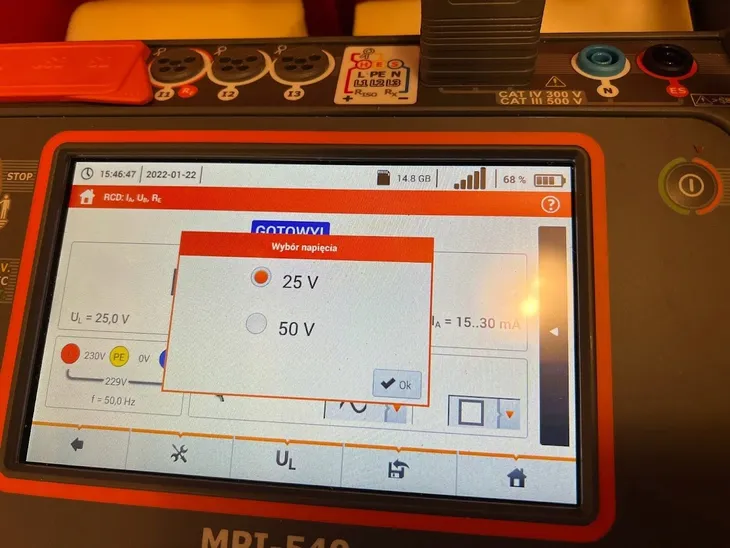

Sprawdzanie skuteczności ochrony przeciwporażeniowej dla pomieszczeń typu łazienka UL = 25 V dla pomieszczeń suchych 50 V

Matę grzewczą w łazience i innych pomieszczeniach wilgotnych zalecam zabezpieczyć indywidualnym wyłącznikiem różnicowo - nadprądowym

Matę grzewczą w pomieszczeniach suchych można zabezpieczyć ogólnym wyłącznikiem różnicowo - nadprądowym

Nie zapominamy o pomiarach okresowych !

Maty grzewczej nie można zainstalować w układzie sieci TN-C.

Ogrzewanie brodzika kamiennego szeroko opisałem na naszej stronie internetowej.

Projekt, opracowanie oraz dokumentacja fotograficzna instalacji pozwoli na uniknięcie problemów.

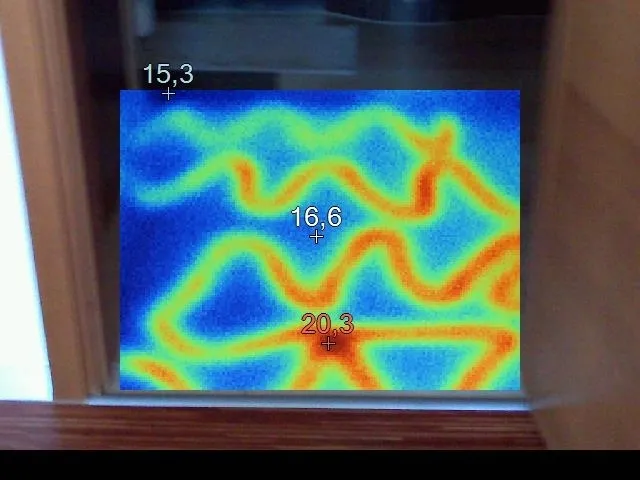

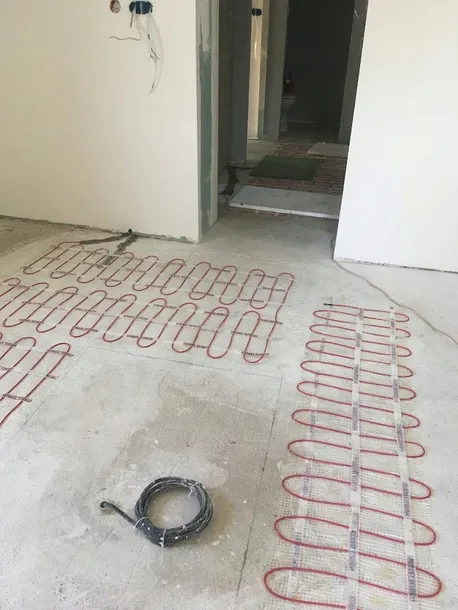

Na pierwszym zdjęciu poniżej widzimy po prostu kabel grzewczy rzucony ale wykonawca twierdzi że wykonał ogrzewanie podłogowe.

Na drugim zdjęciu poniżej, po prawej widzimy matę grzewczą lecz została zainstalowana pod brodzikiem prysznicowym.

Interex Katowice Mariusz Czapnik - zajmujemy się ogrzewaniem podłogowym od 20 - lat.

Dysponujemy sprzętem, technologią do wykrywania i naprawy uszkodzeń mat, przewodów grzewczych.

Najczęściej zadawane pytania

Jaka jest szerokość maty grzewczej

Mata grzewcza ma szerokość 50 cm

Czy mata grzewcza może zostać zainstalowana pod meblami ?

Mata może zostać zainstalowana pod meblami wyposażonymi w nóżki. Przestrzeń otwarta powinna wynosić min 25 mm pomiędzy posadzką a meblem, tak aby mata grzewcza swobodnie odawała temperaturę

Czy mata grzewcza może zostać zainstalowana bezpośrednio pod panelami ?

Nie, urządzenie dedykowane jest do instalacji bezpośrednio pod płytkami

Czy mata grzewcza może zostać skrócona ?

Absolutnie nie. Nie można przecinać przewodu grzewczego, tylko ostrożnie siatkę do formowania kształtów, dokładnie tak jak w załączonej instrukcji.

Czy przewody grzewcze maty mogą się krzyżować ?

Nie, nie mogą się krzyżować i dotykać. Uszkodzony zostanie element grzewczy

Czy mata grzewcza może zostać zainstalowana w przypadku starej instalacji elektrycznej dwu lub czterożyłowej ?

Nie, w układzie sieci TN-C maty nie można zainstalować

Czy mata grzewcza ma być zabezpieczona wyłącznikiem różnicowo-prądowym ?

Tak, bezwzględnie. Matę grzewczą w łazience i innych pomieszczeniach wilgotnych zalecam zabezpieczyć indywidualnym wyłącznikiem różnicowo - nadprądowym Matę grzewczą w pomieszczeniach suchych można zabezpieczyć ogólnym wyłącznikiem różnicowo - nadprądowym.

Czy matę grzewczą instalujemy pod brodzikiem prysznicowym ?

Nie, absolutnie nie. Producent wyklucza tego typu instalację. Szerzej temat opisałem na naszej stronie internetowej.

Czy montaż maty wymaga specjalistycznych uprawnień ?

Tak, oczywiście. Instalację maty powinien przeprowadzić elektryk z uprawnieniami. Po instalacji maty, pomiarach elektrycznych stanu izolacji i oporności elektryk przekazuje front pracy kafelkarzowi. Wskazuje zagrożenia uszkodzenia maty, jak postępować, jakich narzędzi można używać, jakich unikać. W trakcie układania płytek codziennie wykonywane pomiary elektryczne w celu kontroli mat plus dokumentacja fotograficzna. Opisany system pracy pozwoli Państwu uniknąć zagrożeń oraz lekceważenia jakości pracy.

Jakie są sposoby instalacji maty grzewczej ?

• bezpośrednio w warstwie kleju pod płytkami.
• po wybraniu na głękokość około 10 mm materiału posadzki na której będzie instalowana mata. Dłuższa dystrubucja ciepła
• w wylewce samopoziomującej max 20 mm. Najdłuższa dystrubucja ciepła - długi czas oczekiwania na komfortową, ciepłą posadzkę

Czy matę grzewczą można instalować na płycie OSB

Nie, mat grzewczych nie można instalować na płycie OSB. Skoki temperatury mogą uszkodzić OSB oraz matę. Max temperatura maty grzewczej wynosi 70-80*C. Jeżeli instalujemy matę na OSB instalujemy ją na podkładzie izolacyjnym 10mm Isolecta / Thermopanel

Czy mata grzewcza wymaga serwisowania ?

Nie, nie wymaga serwisowania, natomiast wymagane są standardowe, okresowe pomiary instalacji elektrycznej.

Z poważaniem Mariusz Czapnik
