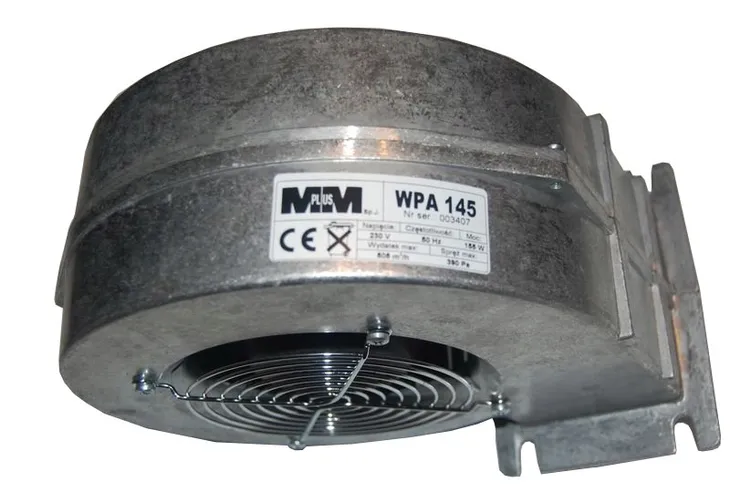

Wentylator MPlusM WPA 145

Wentylator promieniowy

WPA 145 firmy MplusM

Przeznaczenie:

Wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Wentylator WPA 145  może pracować w temperaturze otoczenia -25 ºC do + 40 ºC

Budowa :

Wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik indukcyjny. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania.

Instalacja:

Dzięki zwartej obudowie wentylator może być montowany bezpośrednio na przewodzie wylotowym lub do urządzenia technologicznego przy pomocy kołnierza przyłączeniowego śrubami M 5 lub M6.

Dane:

• Typ silnika : R2E 140-AI28-05  /  RF2C 140/059K097
• Napięcie znamionowe : 230V / 50Hz
• Spręż max. : 390 Pa
• Wydatek max : 505 m3/h
• Prędkość obrotowa : 2400 lub 2300 obr. / min.
• Moc pobierana : 160 W / 155 W
• Masa : 3,5 kg
• Pojemność kondensatora : 4 μF / 5μF
• Dopuszczalna temperatura otoczenia : -25 ºC do +40 ºC
• Materiał wirnika : stal cynkowana

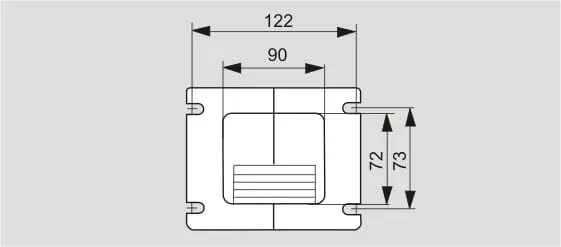

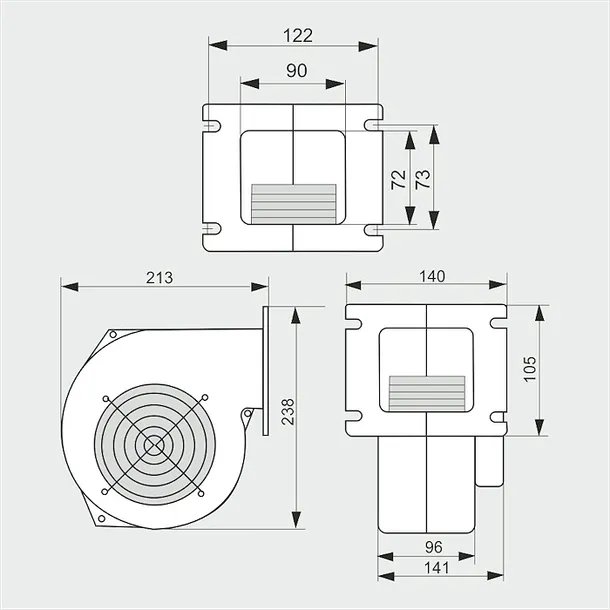

Wymiary:

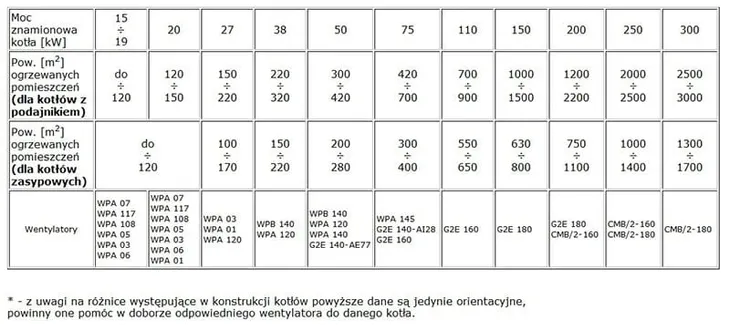

PRZYKŁADOWY DOBÓR NADMUCHU W ZALEŻNOŚCI OD MOCY KOTŁA I OGRZEWANEJ POWIERZCHNI*
