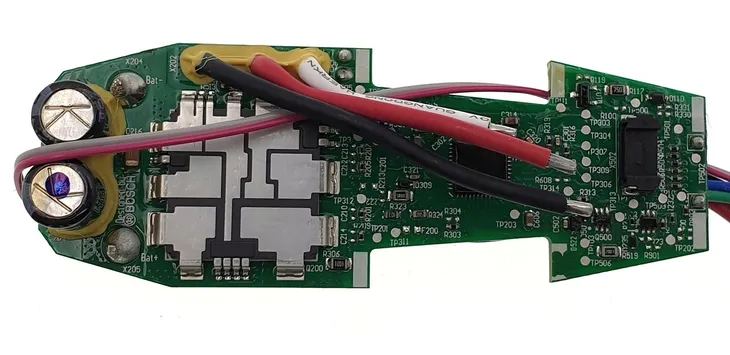

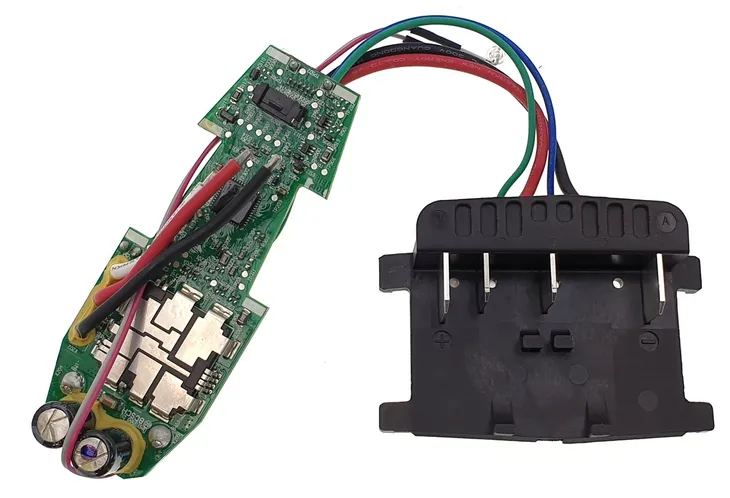

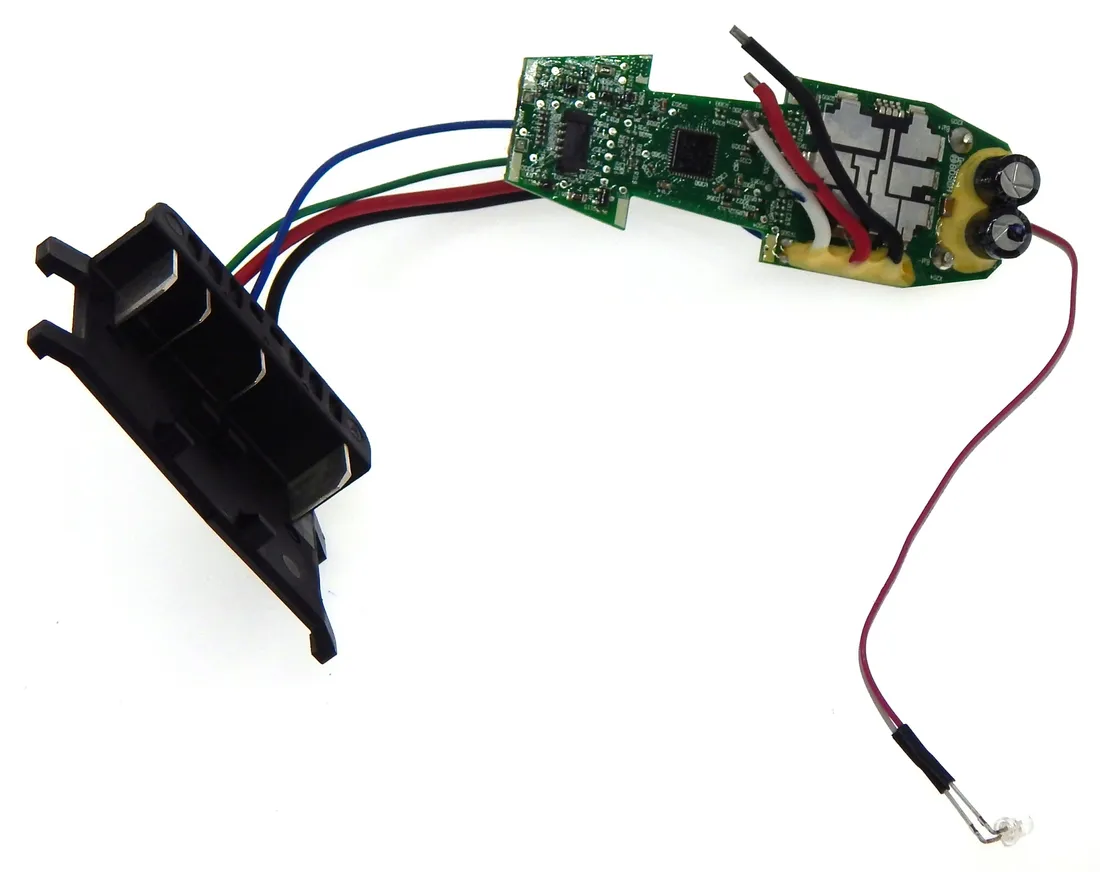

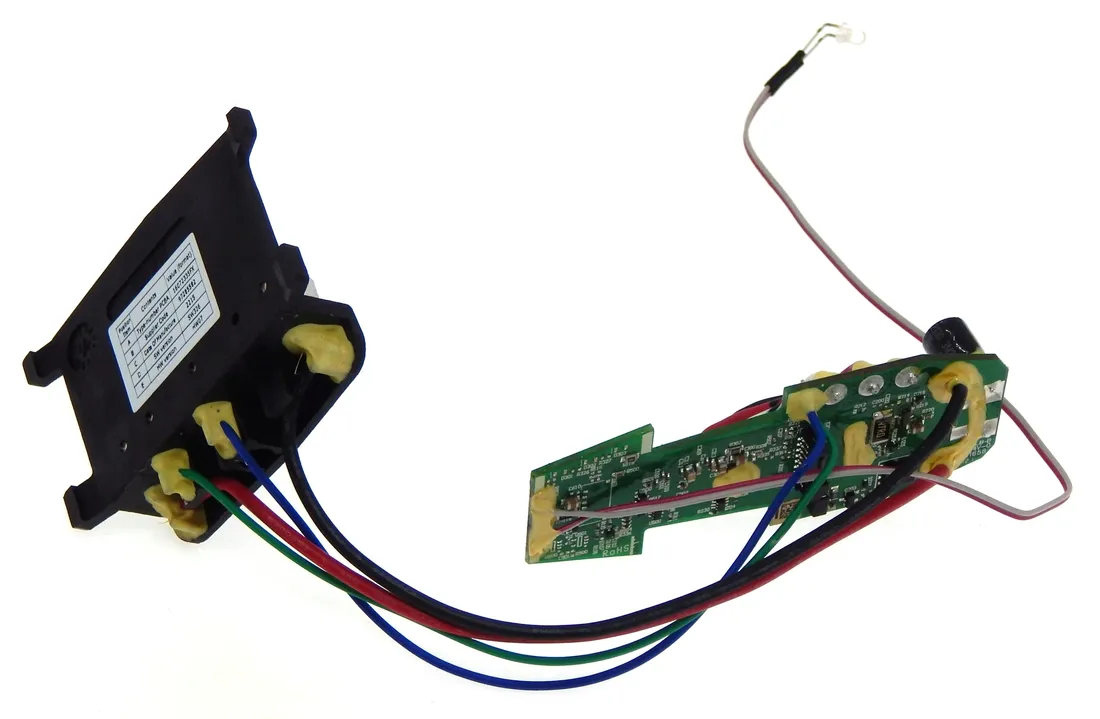

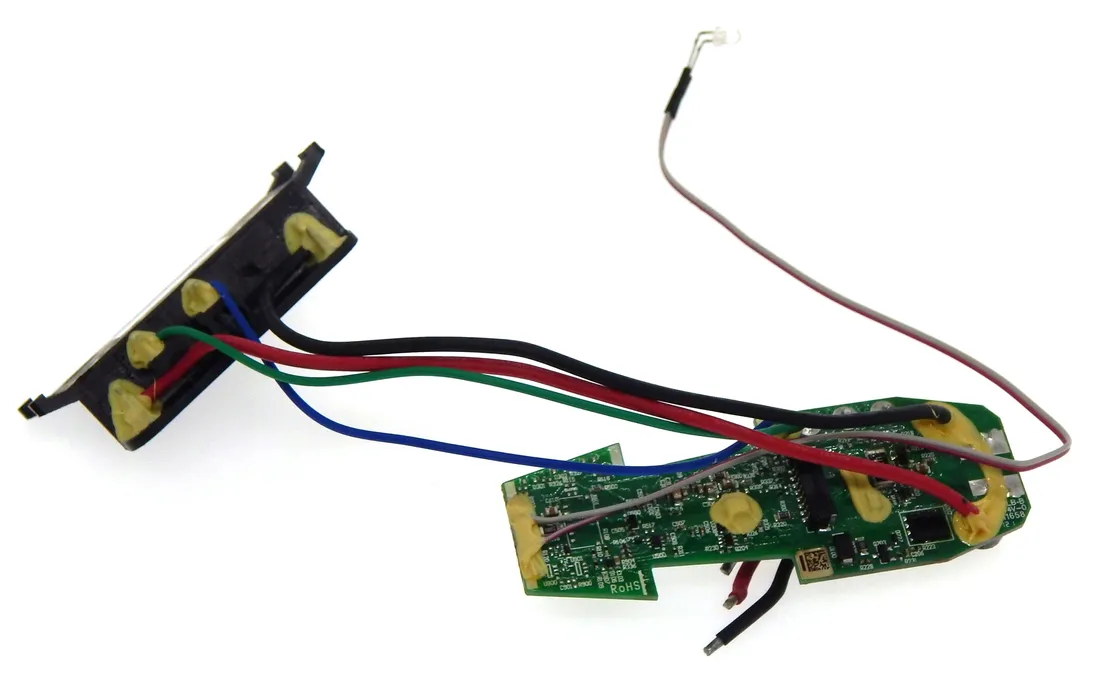

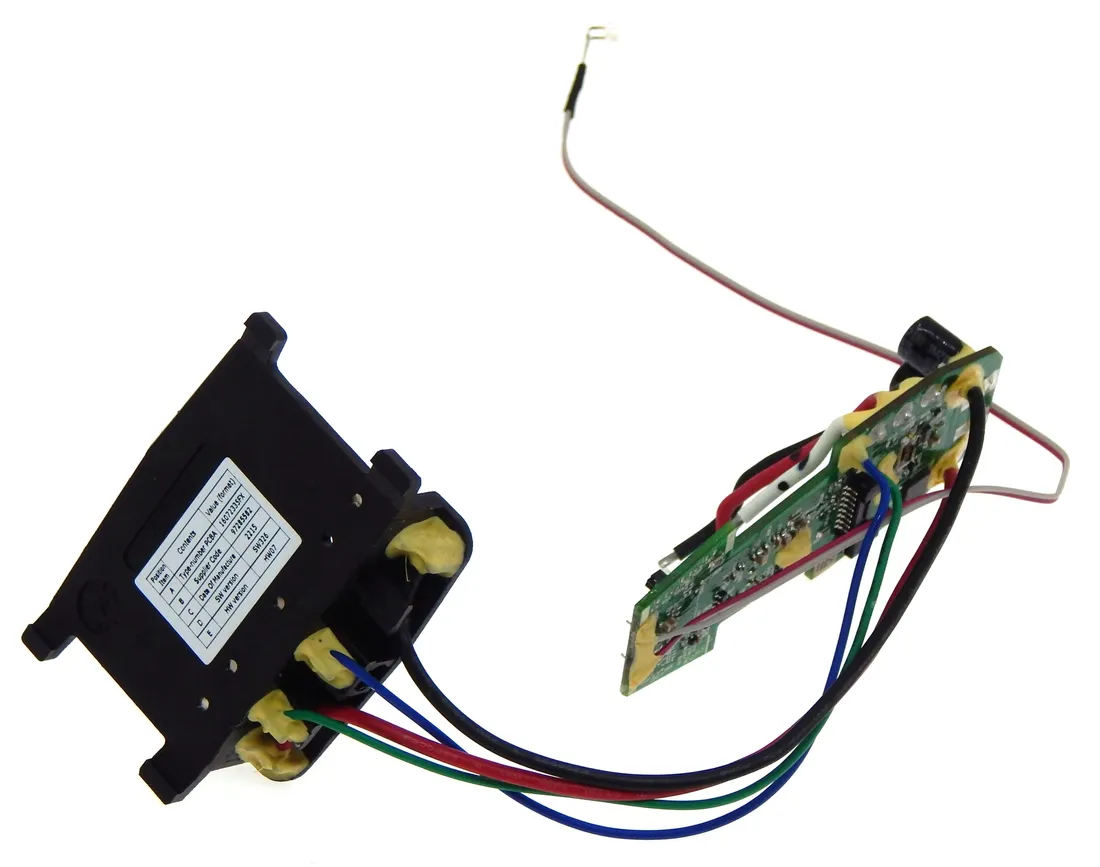

Włącznik Bosch 16072335FX

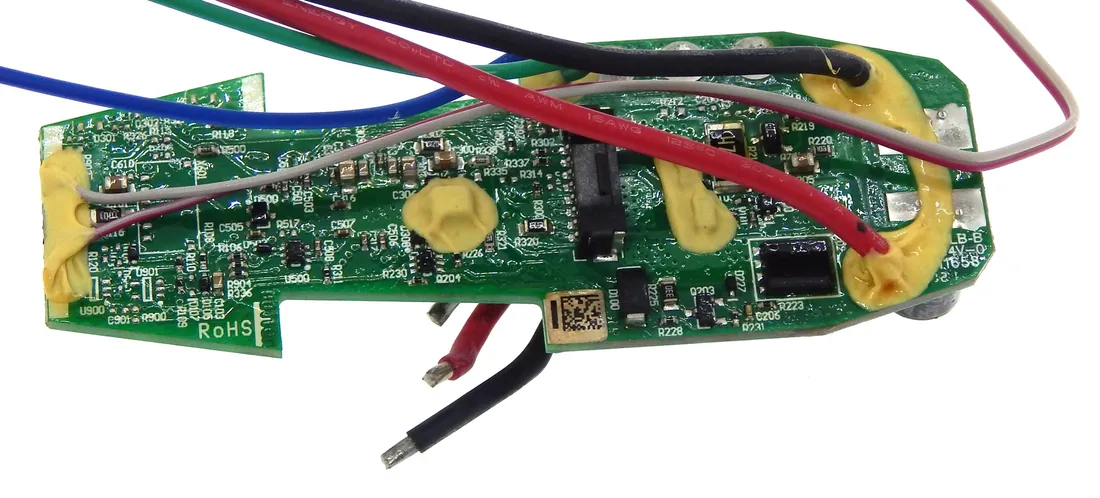

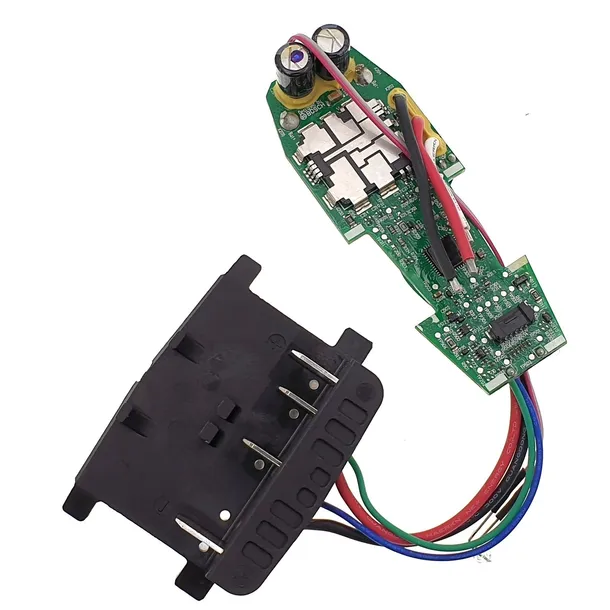

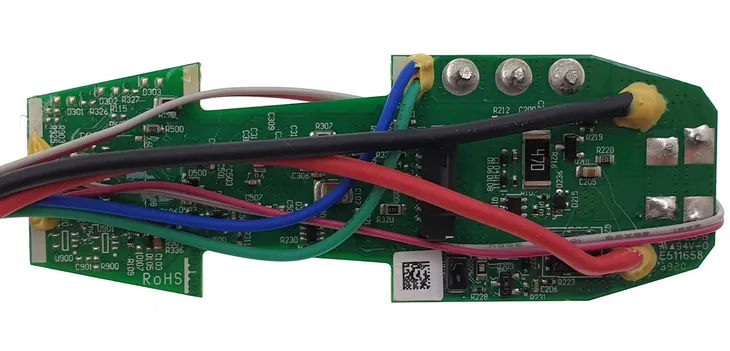

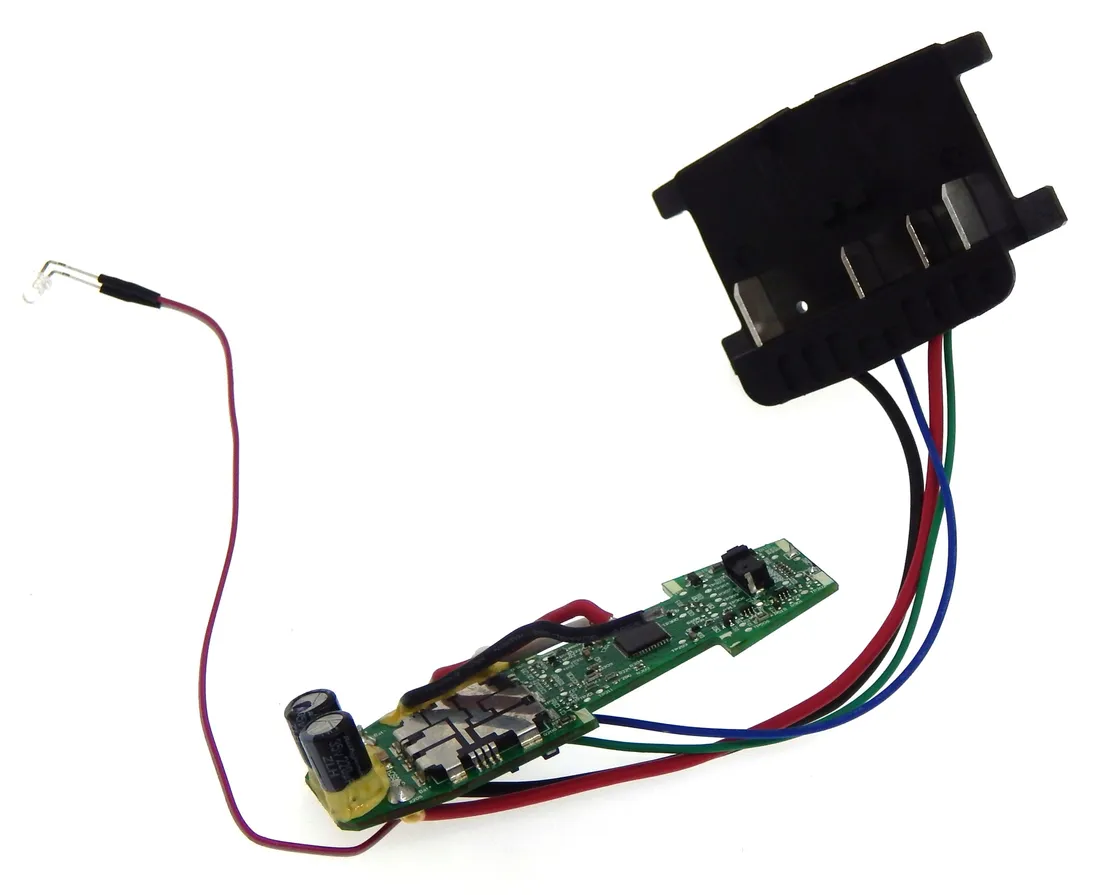

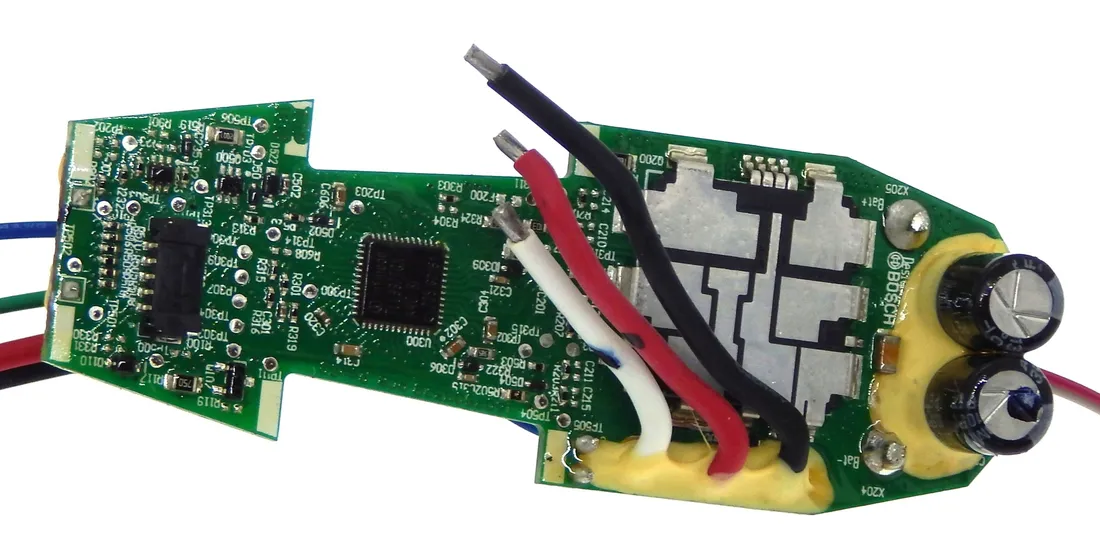

* Bosch moduł elektroniczny do akumulatorowej wiertarko-wkrętarki udarowej GSB 18V-50

( Electronics Module / elektronika )

• Producent:Bosch
• Kod EAN: 4059952550640

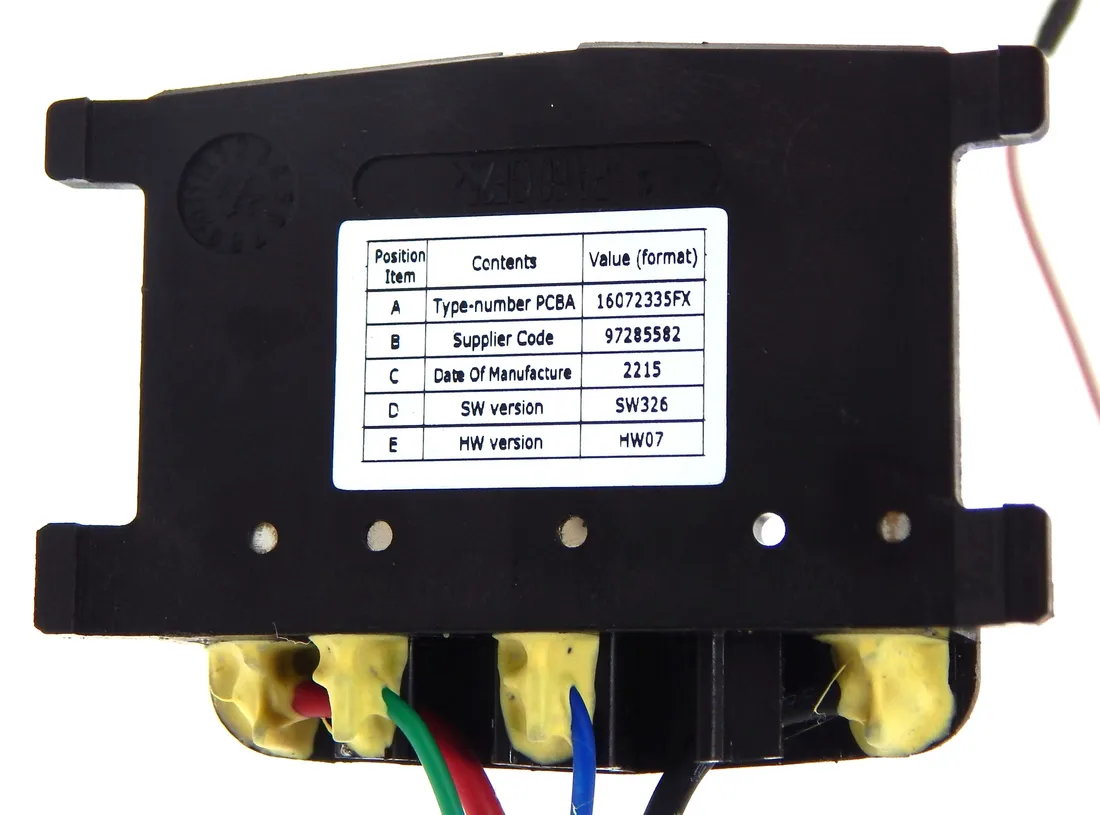

• Kod producenta: 16072335FX
• Pozycja na schemacie: nr 4 - GSB 18V-50 ( nr katalogowy 3 601 JH5 100 )

Zastosowanie

akumulatorowy wkrętak / akumulatorowa wiertarko-wkrętarka :

• GSR 18V-50
• GSR 18V-55

akumulatorowa wiertarko-wkrętarka udarowa / akumulatorowa zakrętarka udarowa :

• GSB 18V-50
• GSB 18V-55
• GSB18V-490

Szczegółowy rejestr zastosowania

nr katalogowy, oznaczenie produktu, Wolt, Kraj, pozycja na schemacie:

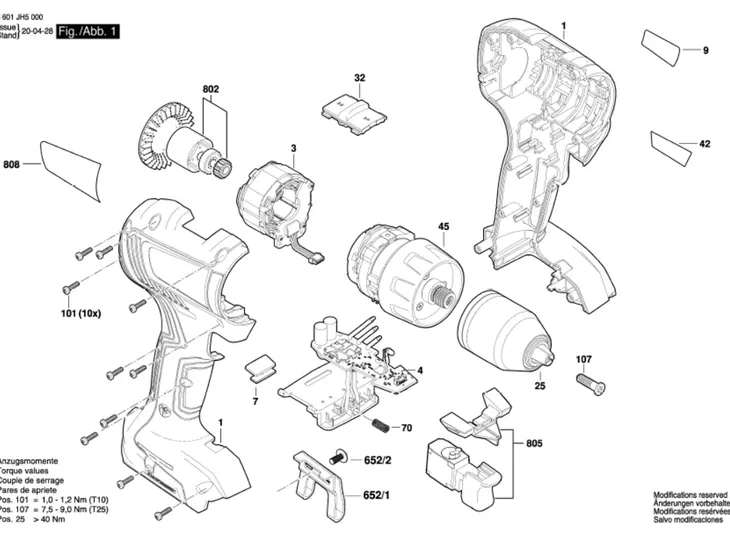

3601JH5000  GSR 18V-50; 18; OEU; 4

3601JH5080  GSR 18V-50; 18; ASI; 4

3601JH5100  GSB 18V-50; 18; EU; 4

3601JH5180  GSB 18V-50; 18; RC; 4

3601JH51E0  GSB 18V-50; 18; LAM; 4

3601JH5200  GSR 18V-55; 18; EU; 4

3601JH52B0  GSR 18V-55; 18; ROK; 4

3601JH5300  GSB 18V-55; 18; EU; 4

3601JH5310  GSB18V-490; 18; USA; 4

3601JH53B0  GSB 18V-55; 18; ROK; 4

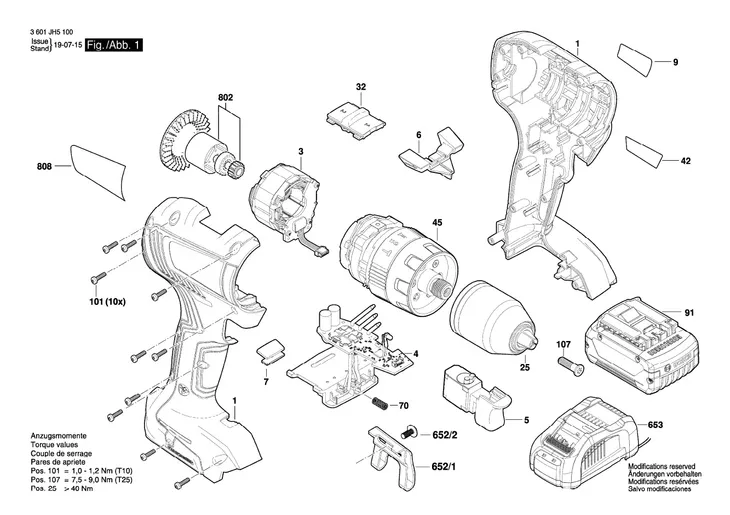

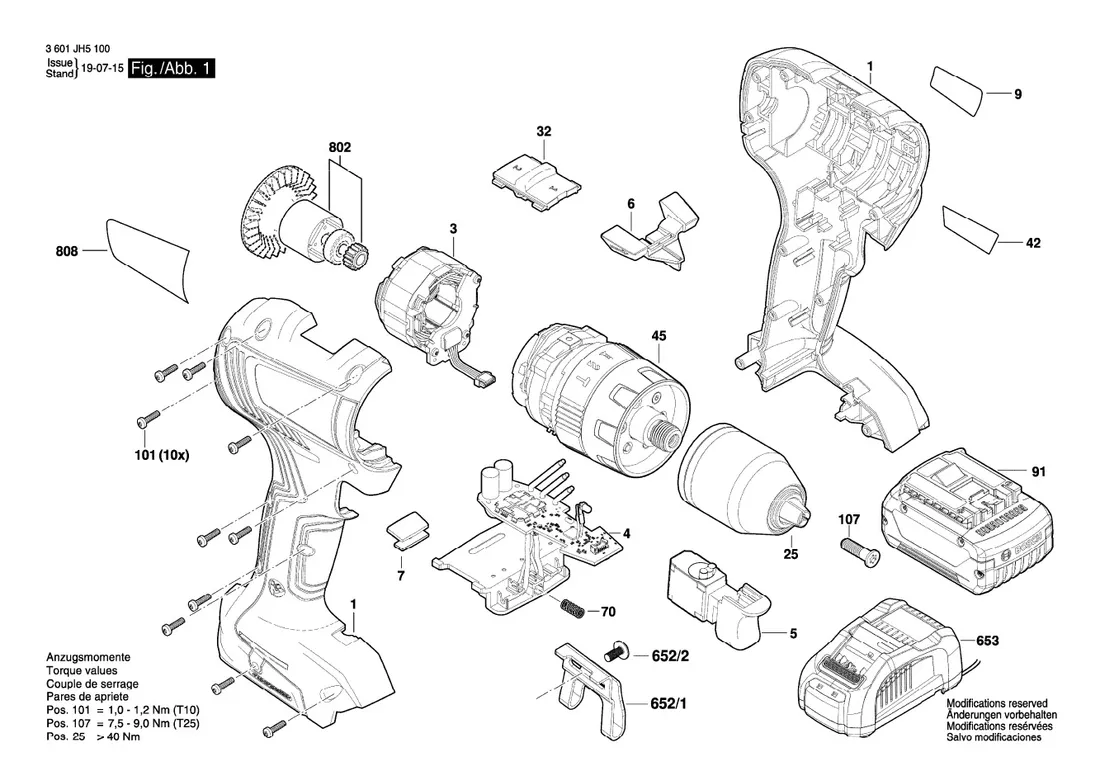

Lista części do GSB 18V-50 ( 3 601 JH5 100 )

pozycja na schemacie, nr katalogowy, opis części, ilość :

1; 16058065S4  OBUDOWA;  1

3; 1600A016YW  Stojan;  1

4; 16072335FX  Moduł Elektroniczny;  1

7; 2609100858  Szyba Rozpraszająca;  1

9; 160111C36W  Tabliczka Firmy;  1

25; 1600A01606  UCHWYT SZYBKOMOCUJĄCY;  1

32; 2609199812  JEDNOSTKA PRZEŁĄCZAJĄCA;  1

42; 160111C2TS  Tabliczka Naklejana;  1

45; 1600A0160S  Skrzynia Biegów;  1

70; 1609280477  Sprężyna Dociskowa;  1

101; 2609110 201  Wkręt Z Łbem Stożk. Pł. Torx 3x16;  10

107; 2603421229  Wkręt Z Łbem Stożk. Płas. M6x23 GWINT LEWY;  1

652/1; 2609111584  Zacisk Urządzenia;  1

652/2; 2609110834  Śruba;  1

802; 1607000DM8  Grupa Silników Et;  1

805; 1607000E18  Wyłącznik;  1

808; 160111A76F  TABLICZKA ZNAMIONOWA;  1

91; 1607A350BG  Pakiet Akku EU GBA 18V 2.0Ah Li SCM;  1

91; 2607337069  Pakiet Akku BBS MR, 18V, 5,0 Ah 48 S;  1

653; 2607225921  Ładowacz EU GAL 1880 CV 230/14,4-18V;  1

653; 2607226281  Szybka Ładowarka EU GAL 18V-20 220V-240V 12V-18V 2A;  1
