Wymiennik 40 płytowy

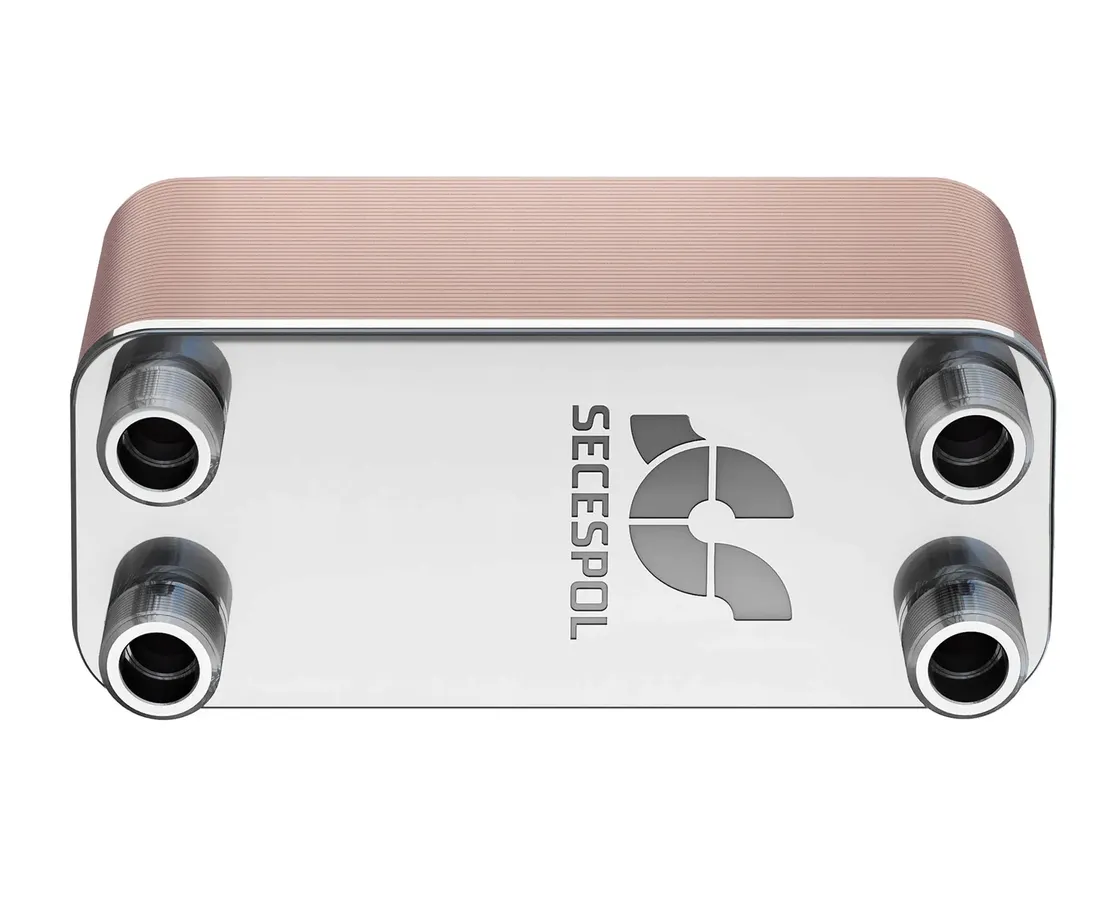

WYMIENNIK PŁYTOWY POLSKIEJ FIRMY SECESPOL

MODEL: LB31-10 ( 10 płytowy )

MOC: DO 15KW

Charakterystyka:

Płytowe lutowane wymienniki ciepła są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet za pomocą lutu miedzianego lub niklowego. Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał przez płyty grzewcze. Wymienniki wykonane są w całości ze stali nierdzewnej jako konstrukcja nierozbieralna. Szczelność konstrukcji oraz trwale zespolenie płyt zapewnia proces lutowania w piecu próżniowym. Specjalne profilowanie płyt grzewczych zapewnia przepływ o dużej turbulencji. Umożliwia to bardzo efektywną wymianę ciepła oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika.

Zalety:

• Wysoki współczynnik wmiany ciepła
• Male gabaryty przy dużych mocach cieplnych
• Wysoka odporność na zmiany ciśnienia i temperatury
• Zmiana liczby płyt i układu kanałów umożliwia dostosowywanie urządzenia do indywidualnych potrzeb odbiorcy

Materiały:

• Płyty i przyłącza: stal nierdzewna;
• Lutowanie: miedź i nikiel.

Zastosowanie:

• Centralne ogrzewanie
• Ogrzewanie cieplej wody użytkowej
• Systemy ogrzewania słonecznego, geotermicznego
• Wymiana ciepła w procesach przemysłowych
• Skraplacze i parowniki w pompach ciepła
• Przemysłowe instalacje chłodzące (chłodnice oleju)
• Chłodnictwo

Karta katalogowa:

Parametry pracy:

• Max. ciśnienie: 30,0 bar
• Max. temperatura: 230 st C
• Min. temperatura: -10 st C
• Czynnik roboczy: woda, glikol, para wodna

Standardowa lokalizacja przyłączy (w przeciwprądzie):

• K1 - wlot czynnika grzewczego
• K2 - wylot czynnika ogrzewanego
• K3 - wlot czynnika ogrzewanego
• K4 - wylot czynnika grzewczego

Parametry konstrukcyjne:

• Pow. wymiany ciepła - typ: płyta karbowana
• Pow. wymiany ciepła  - wielkość: 0,3 m2
• Objętość str. gorącej: 0,2 l
• Objętość str. zimnej: 0,2 l
• Waga:  2,8 kg

Wymiary:

• A: 68 mm
• B: 232 mm
• C: 286 mm
• D: 117 mm
• E: 28 mm
• F: 33 mm

Typ przyłączy:

K1, K2, K3, K4: Gwint zewnętrzny G 1 cal

Światowe standardy:

Produkty firmy SECESPOL są wykonywane zgodnie z systemem zapewnienia jakości ISO 9001:2000 oraz spełniają wymagania standardów PED 97/23/EC.

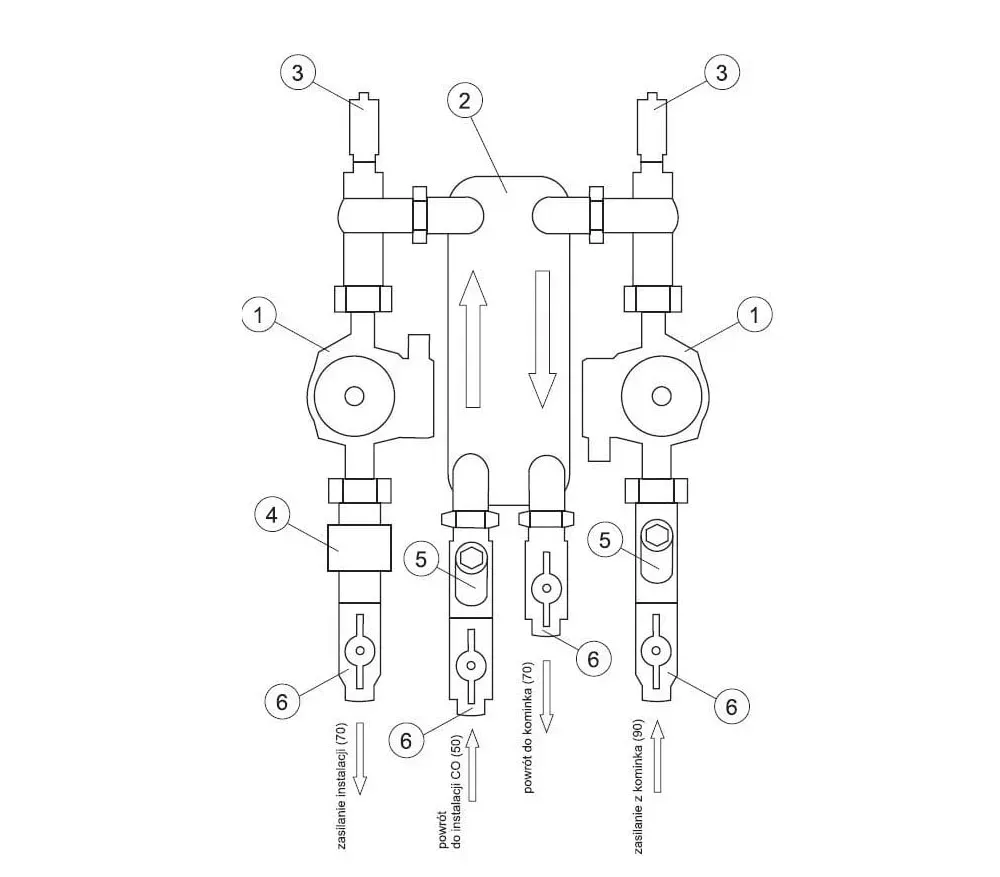

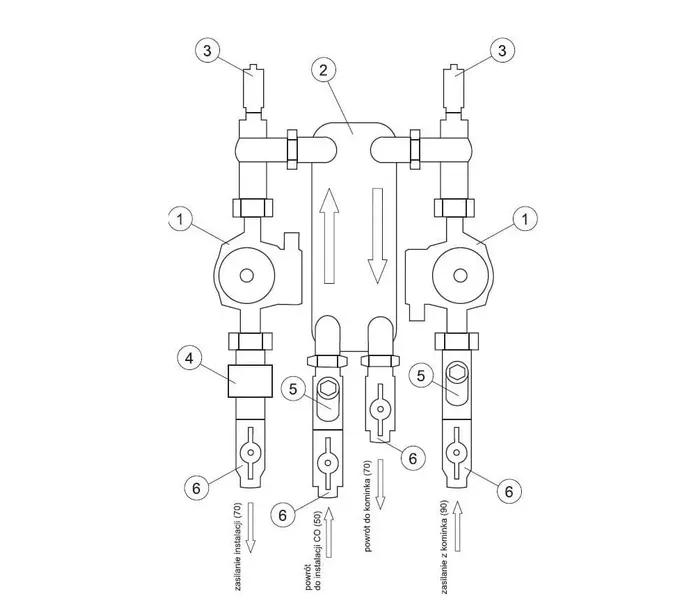

Schemat instalacji z wykorzystaniem wymiennika

1. Pompa obiegowa
2. Wymiennik płytowy
3. Automatyczny zawór odpowietrzający
4. Zawór zwrotny
5. Filtr
6. Zawór odcinający

Do podłączenia układu otwartego, w którym pracuje kominek z płaszczem wodnym, z instalacją pracującą w systemie zamkniętym można wykorzystać gotowe zestawy wymiennikowo - pompowe.

W zestawie rozróżniamy dwie strony: pierwotną (kominkowa czyli układu otwartego) oraz stronę wtórną (instalacji C.O układu zamkniętego). Integralną częścią tego układu to płytowy wymiennik ciepła. Przepływ czynnika po obu stronach musi odbywać się w układzie przeciwprądowym, natomiast parametry przepływy należy tak dobrać aby różnica temperatur oscylowała w granichach około 5 st Celsjusza.

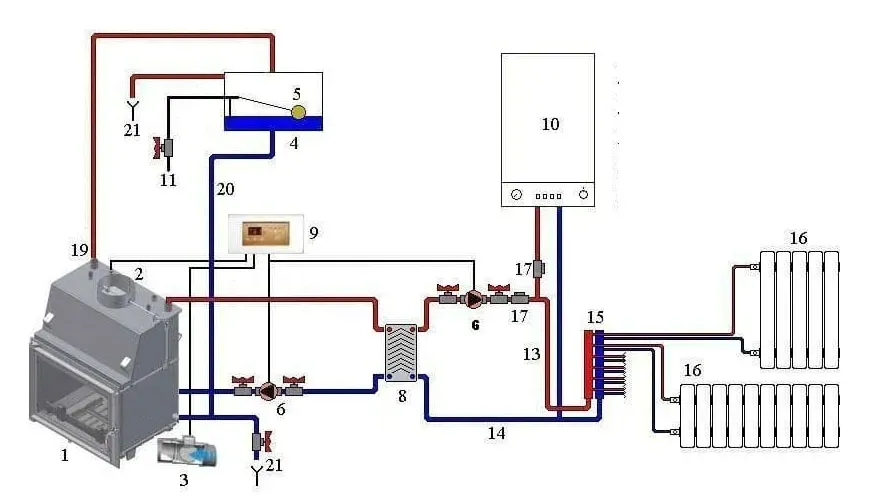

Schemat instalacji kominka z płaszczem wodnym w układzie otwartym:

1. Kominek
2. Wylot spalin
3. Sterowany elekt. dolot powietrza
4. Otwarte naczynie wzbiorcze
5. Automatyczne uzupełnianie wody
6. Pompa c.o.
7. Pompa c.o.
8. Płytowy wymiennik ciepła
9. Centralka sterująca
10. Piec c.o.
11. Zasilanie z wodociągu
12. -
13. Zasilanie instalacji c.o.
14. Powrót z instalacji c.o.
15. Rozdzielacz c.o.
16. Odbiorniki ciepła c.o.
17. Zawór zwrotny
18. -
19. Rura bezpieczeństwa
20. Rura wbiorcza
21. Rura przelewowa
