Przyłącze wysokie (pionowe) PZR do pompy CO z zaworem różnicowym, zwrotnym (bypass) DN40  11/2"

Charakterystyka:

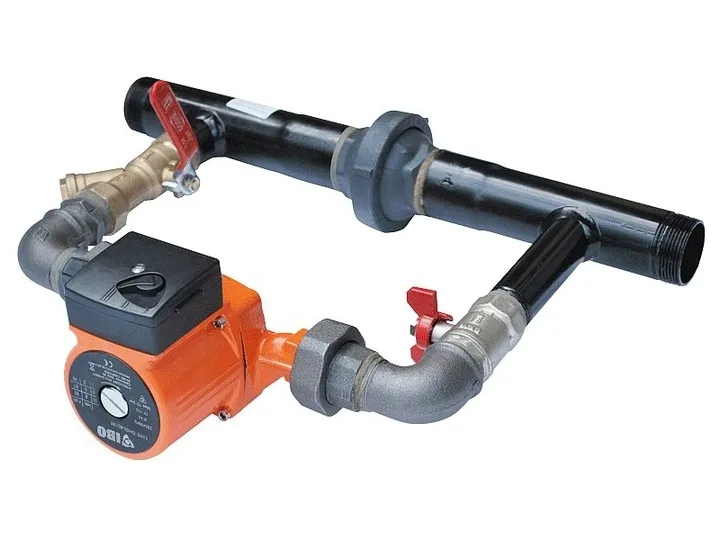

Układ obejścia pompy bypass zabezpiecza kocioł przed nagłym wzrostem ciśnienia gorącej wody w przypadku zaniku prądu na zasilaniu pompy C.O. Zawór różnicowy w trakcie normalnej pracy pompy jest zamknięty. W przypadku braku zasilania pompy zawór różnicowy otwiera się co powoduje grawitacyjny obieg gorącej wody z pieca, która normalnie przepływa przez pracującą pompę C.O. Zawory odcinające zamontowane w obejściu pompy umożliwiają wymontowanie pompy bez konieczności spuszczania wody z układu C.O. Zestaw przeznaczony jest do montażu w układzie otwartym C.O. ze wszystkimi standardowymi pompami dostępnymi na rynku o rozstawie króćców montażowych 180 mm (18cm).Zestaw można montować zarówno w pozycji pionowej lub poziomej na zasilaniu-wyjściu z kotła jak również na powrocie-wejściu do kotła, zgodnie z obiegiem wody w instalacji. Kierunek przepływu oznaczonym jest strzałka na korpusie zaworu różnicowego ZR.Zawory różnicowe (ZR25, ZR32, ZR40, ZR50) przeznaczone są do montażu w instalacji centralnego ogrzewania z wymuszonym obiegiem wody - pompą obiegową. Ich zadaniem jest zabezpieczenie instalacji C.O. przed uszkodzeniem na skutek przegrzania i ciśnienia mogącego wystąpić, gdy pompa przestanie wymuszać obieg.Podczas pracy pompy zawór pozostaje zamknięty. Z chwilą przerwania pracy pompy np. wskutek zaniku napięcia, zawór otwiera się samoczynnie, umożliwiając grawitacyjny obieg wody.

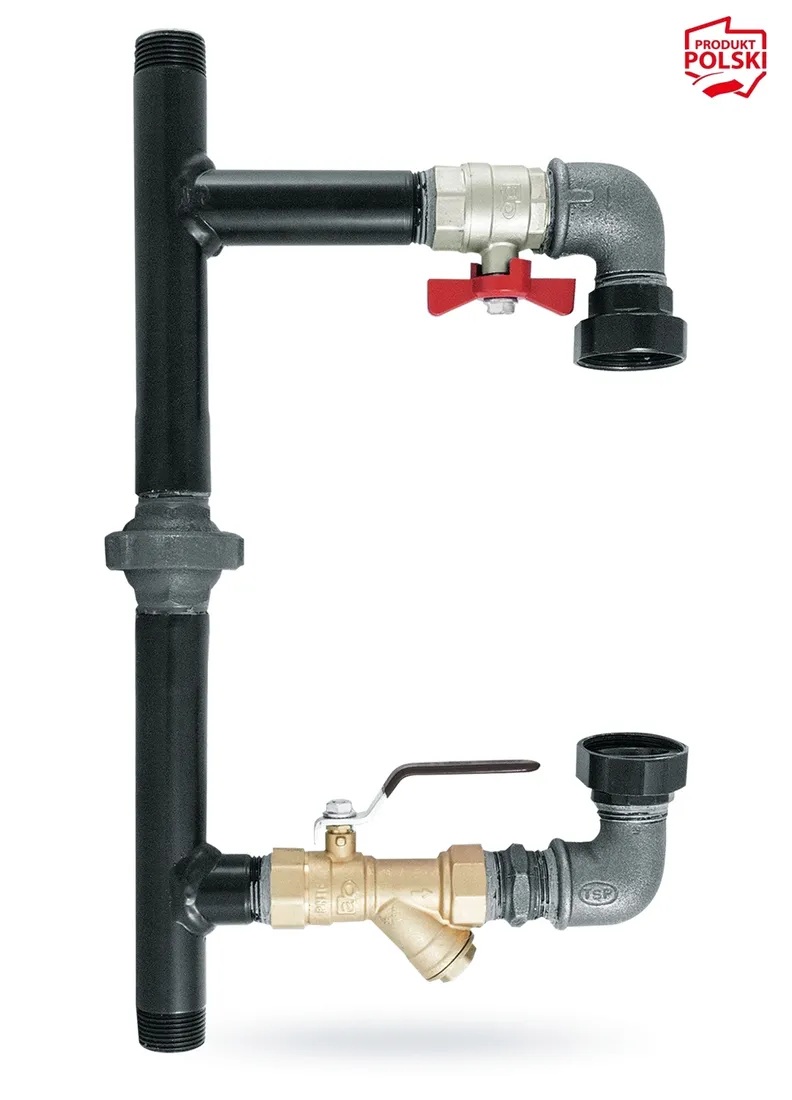

Przyłącze wysokie (pionowe) PZR do pompy CO z zaworem różnicowym, zwrotnym (bypass) DN40  11/2" (6/4")

Zawartość zestawu:

• Przyłącze pompowe DN 40

Dane techniczne:

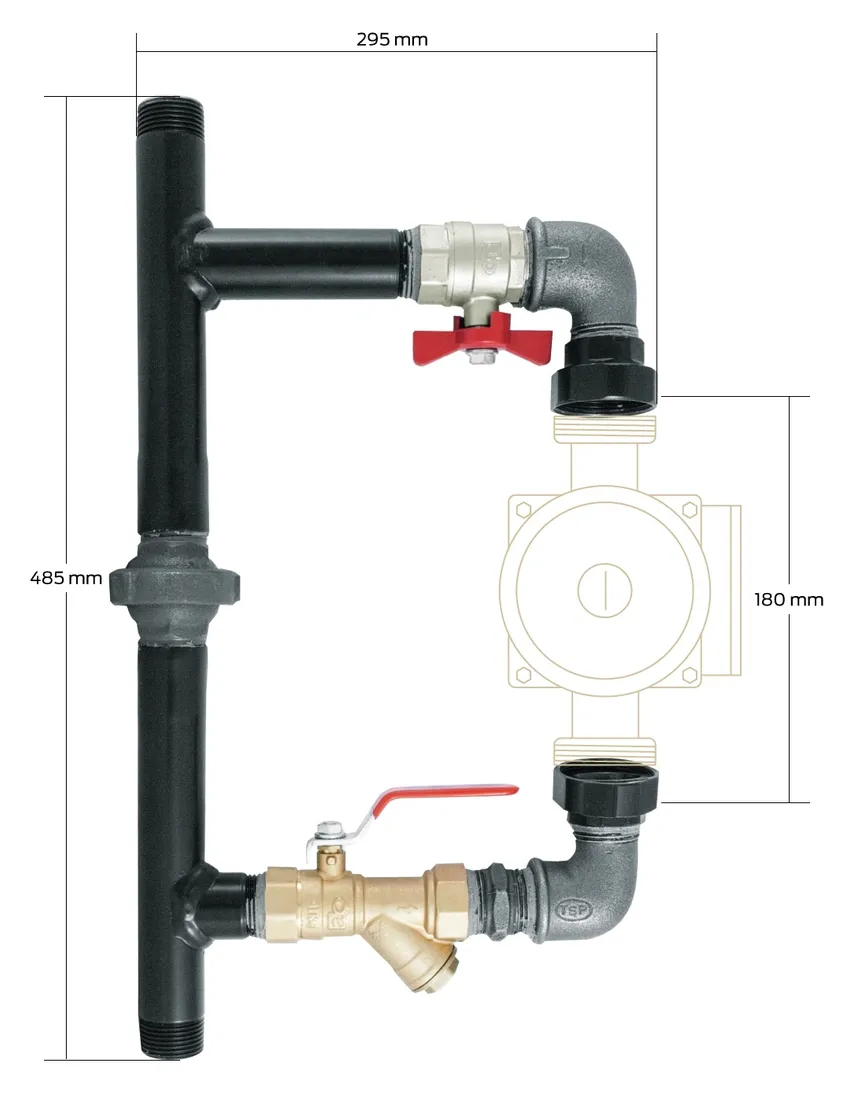

• Wysokość całkowita:485 mm
• Szerokość całkowita:305 mm
• Średnica przyłączeniowa DN :40 (11/2")
• Rozstaw śrubunków pompy C.O. :180 mm
• Gwint nakrętki śrubunka pompy DN:40 (1½”)
• Materiał:Rura stalowa, złączki, zawory kulowe pokryte zewnętrznie warstwą cynku.
• Zawór zwrotny (ZR40):marki TECH-POL z aprobatą techniczną ITB
• Temperatura pracy:Normalna 0-90°C, chwilowa 110 °C
• Materiał zaworu ZR:Żeliwo szare malowane natryskowo
• Ciśnienie otwarcia ZR:0,001-0,005 (bar)
• Ciśnienie nominalne PZR:4 bar
• Przekrój nominalny ZR:98-99 %
• Miejsce montażu przyłącza PZR:Pion lub poziom / Zasilanie lub powrót kotła

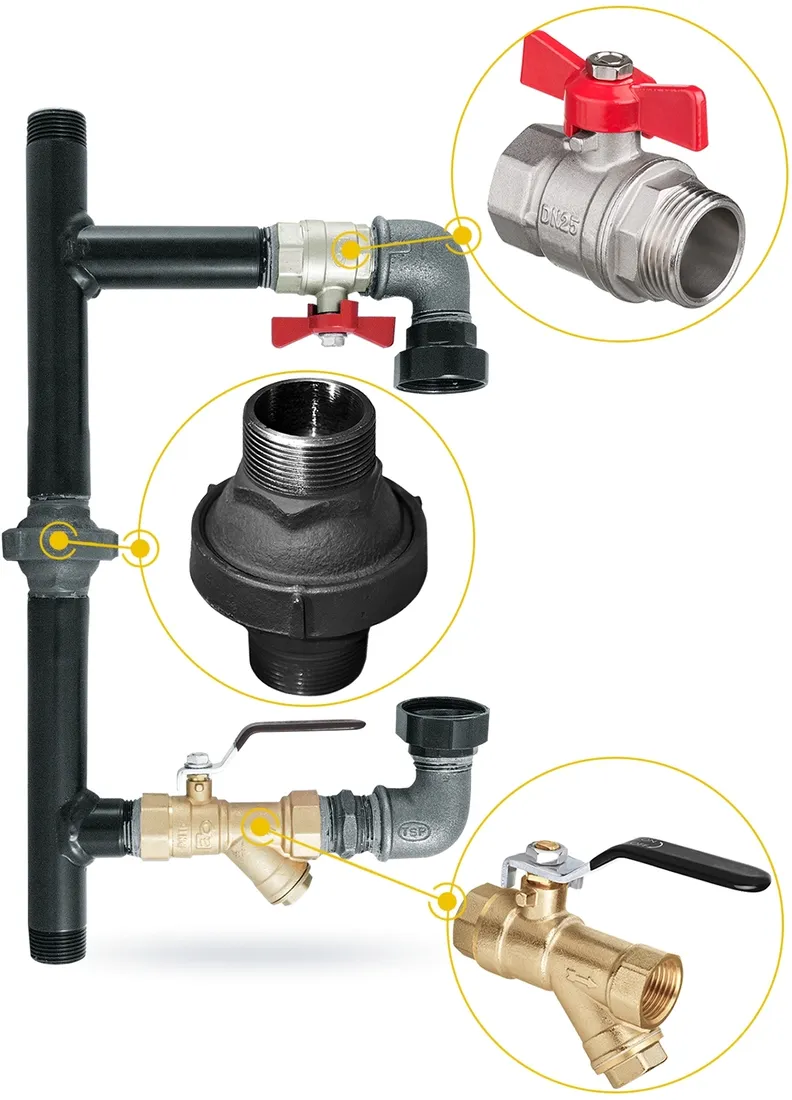

• Zawór z filtrem skośnym:Dn 25 (1")
• Zawór kulowy z motylkiem - odcinający:Dn 25 (1")
• Opakowanie:Karton

Dodatkowe informacje:

• Zawór różnicowy ZR montowany w przyłączu, jako jedyny taki produkt na rynku, posiada aprobatę techniczną dopuszczającą do stosowania produktu w budownictwie.
• Każde wyprodukowane przyłącze przechodzi badania szczelności w naszym laboratorium badawczym,
• Niezwykła trwałość zaworu różnicowego min. 250tys. cykli zamknięcia/otwarcia,
• Większy przepływ przez zawór zmniejsza opór hydrauliczny w instalacji
• Całość została wykonana w Polsce, przez polskich pracowników i z polskich materiałów, co gwarantuje wysoką jakość produktu
