Zawór Astibi 2'' ART. NR. 0254300

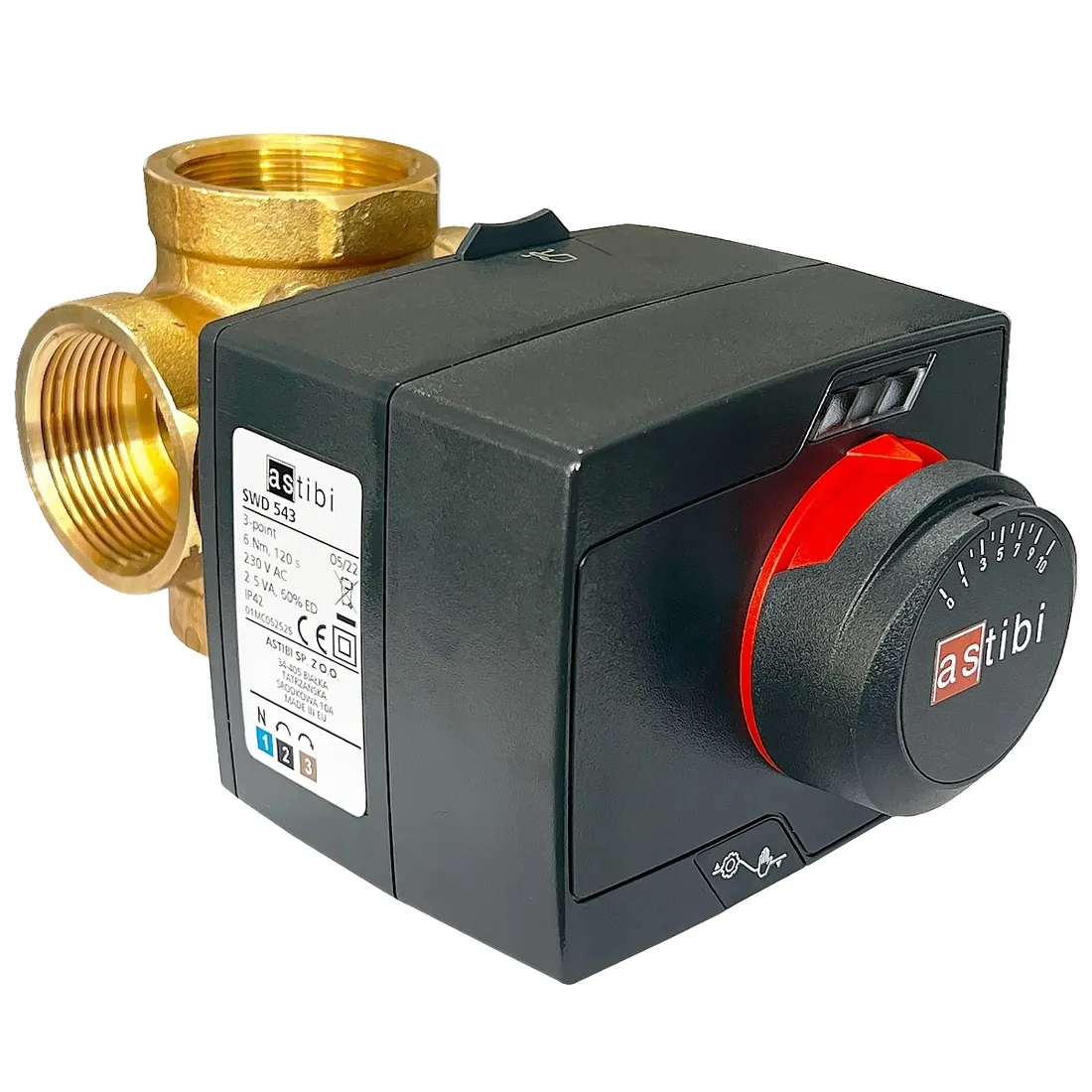

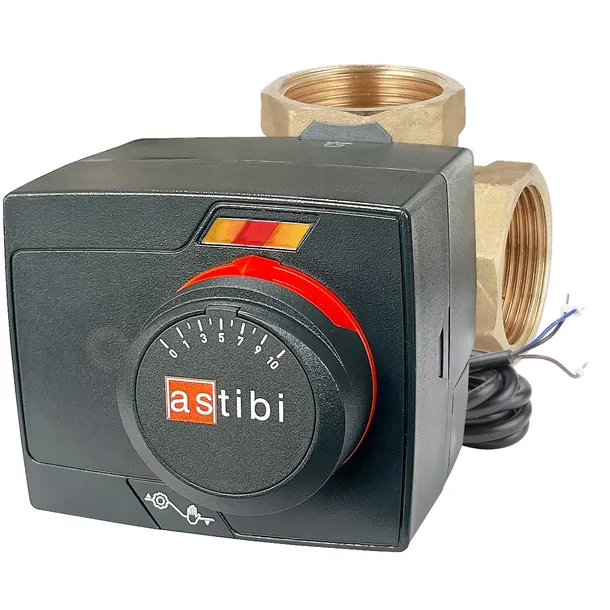

Zestaw regulacyjny 2" z siłownikiem ASTIBI

• Siłownik elektryczny SWD 543 2 generacji, 3-punktowy, 230 V AC, 120 s, 6 Nm, ASTIBI
• 3-drogowy obrotowy zawór mieszający Diamond DN50, Rp 2"
• Zestaw montażowy siłownika do zaworu

Zestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.

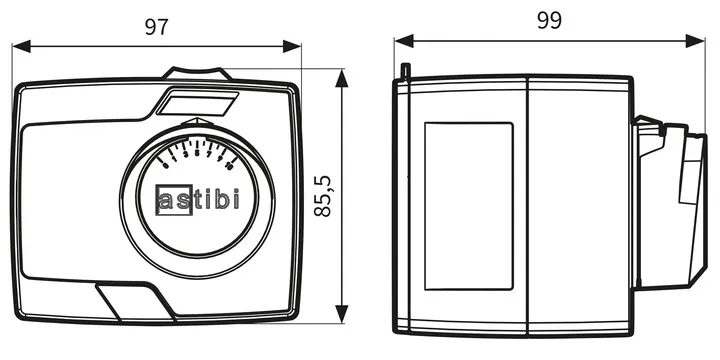

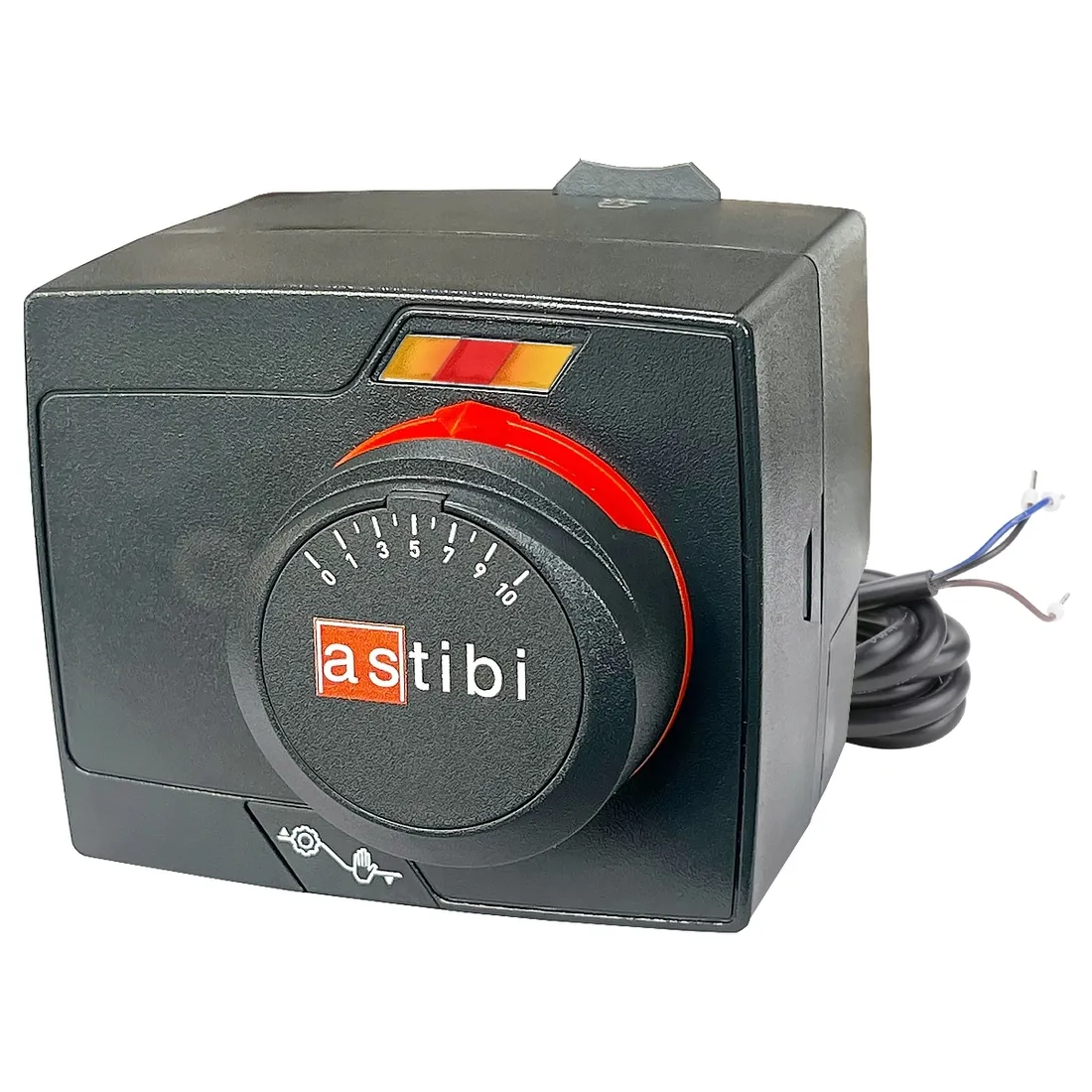

Dane techniczne siłownika :

• napięcie zasilania: 230 V AC
• czas obrotu o 90°: 120 sekund
• moment obrotowy: 6 Nm
• rodzaj sterowania: 3-punktowe

Zestawy składają się z mosiężnego 3-drogowego obrotowego zaworu mieszającego, zestawu montażowego oraz najpopularniejszego siłownika elektrycznego SWD 543 nowej generacji (230 V AC, 3-punktowy, czas obrotu 120 s, moment obrotowy 6 Nm).

Zawór i siłownik montowane są ze sobą na zatrzask w innowacyjnym systemie Click.

Zsunięcie siłownika z zaworu możliwe jest po naciśnięciu i przytrzymaniu przycisku zwalniającego mechanizm blokujący.

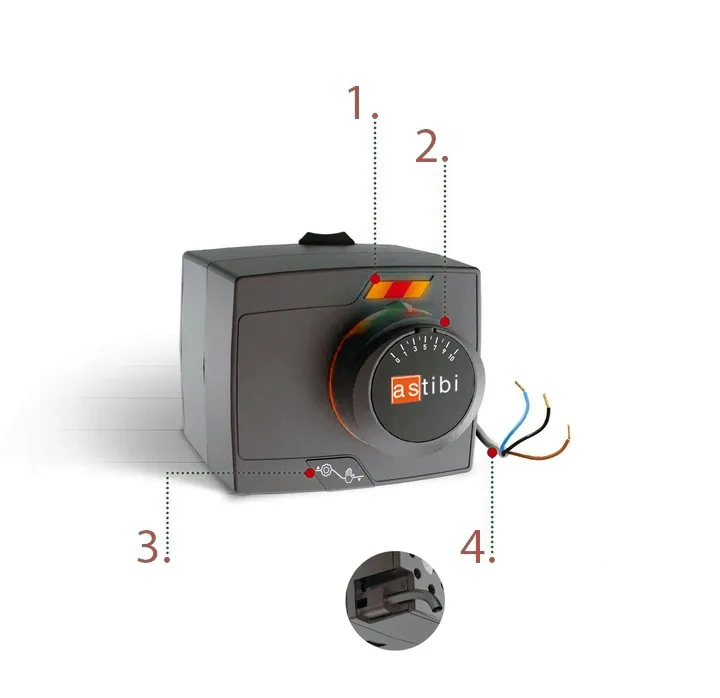

1.

2. Wygodne pokrętło - Duże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie siłownikiem w trybie ręcznym.

3. Przycisk trybu pracy - Prosty w użyciu przycisk umożliwia zmianę trybu pracy siłownika z automatycznej na ręczną.

4. Kabel z odpinaną wtyczką - Kabel sterujący podłączony jest do obudowy siłownika wtyczką. Ułatwia to montaż samego siłownika oraz wykonanie połączeń elektrycznych

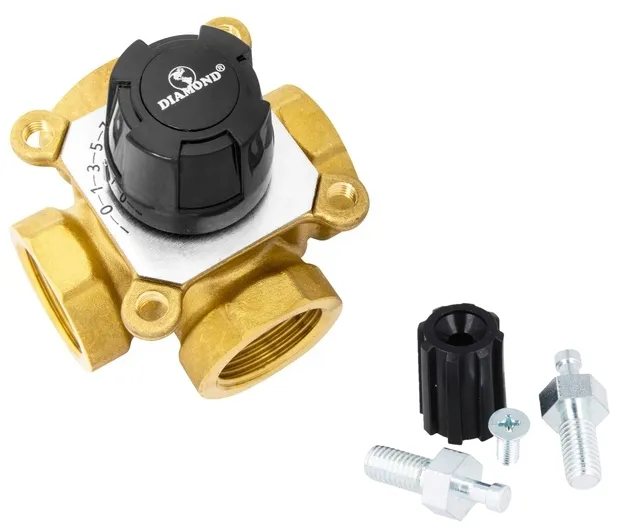

Dane techniczne zaworu :

• Średnica przyłącza: 2''
• Przepustowość: 40 KVS
• Ciśnienie robocze: ≤ 10 bar
• Temperatura robocza: ≤ 110°C
• Stężenie glikolu: 50%
• Materiał wykonania: Mosiądz

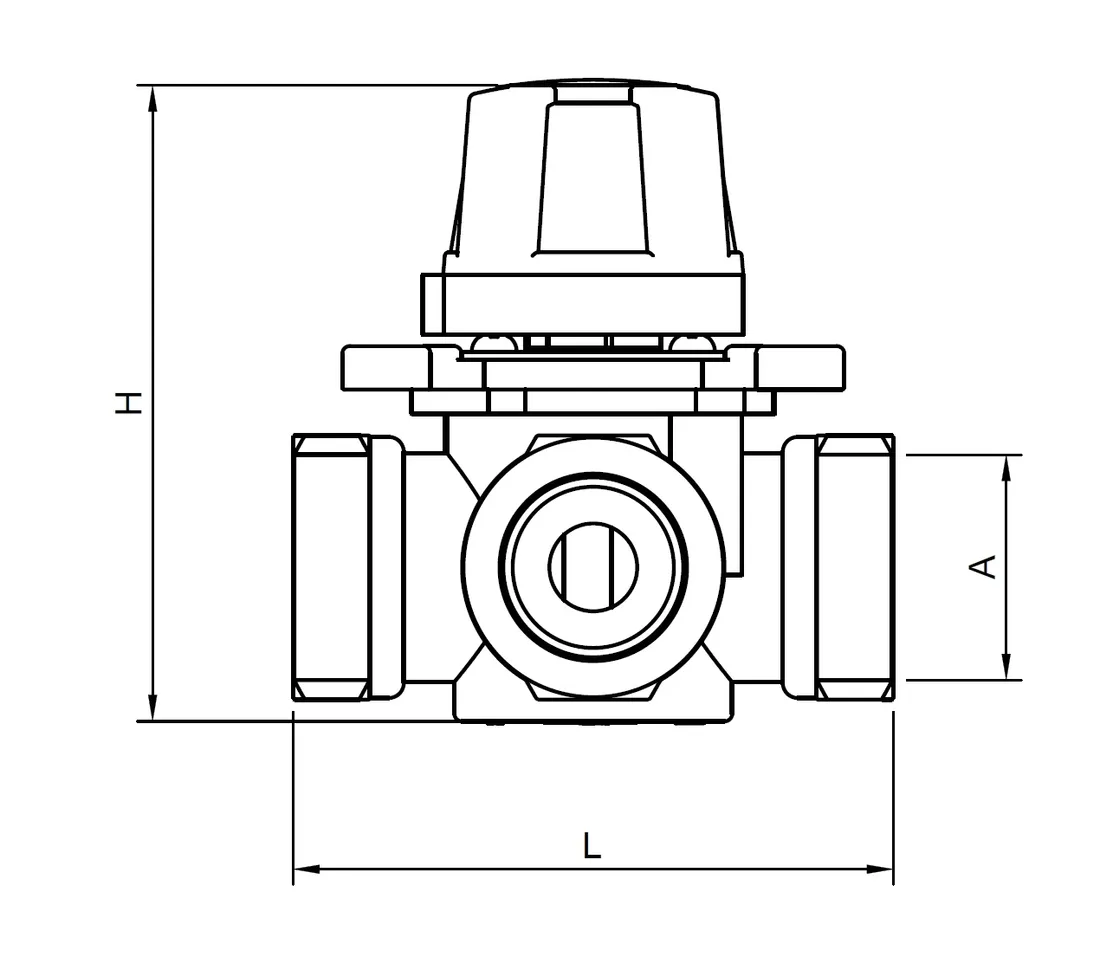

Wymiary zaworu :

• Wymiar A: Rp 2''
• Wymiar H: 106 mm
• Wymiar L: 125 mm

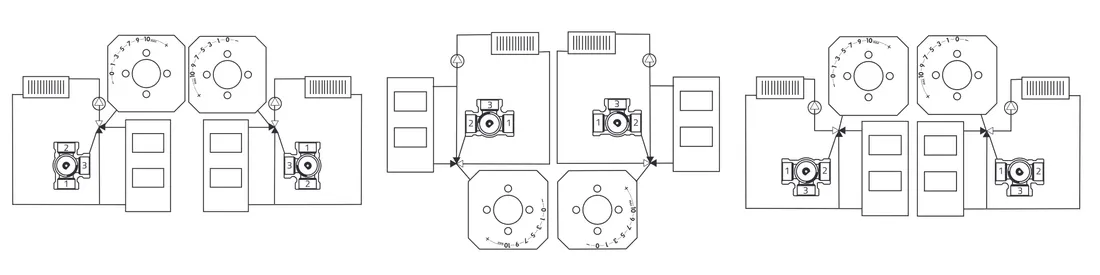

Przykładowe schematy montażowe :
