CALEFFI separator powietrza 1" GW polimerowy

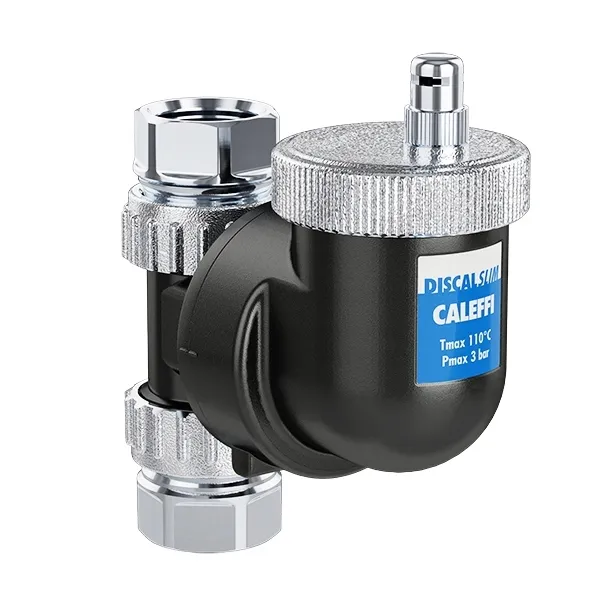

Separator powietrza DISCALSLIM do montażu na przewodach pionowych lub poziomych 1" GW CALEFFI

Funkcja

Separatory powietrza z serii DISCALSLIM usuwają w sposób automatyczny powietrze w każdej postaci również w formie mikropęcherzyków (w sposób ciągły). Całkowicie odpowietrzona instalacja pozwala pracować urządzeniom w niej zainstalowanym z optymalną sprawnością. Instalacja, w której zamontowany jest separator powietrza, zabezpieczona jest przed takimi negatywnymi zjawiskami jak: hałas, korozja tlenowa, miejscowe przegrzania.

Ta seria separatorów, przeznaczona jest głównie do zastosowania w instalacjach wyposażonych w kotły wiszące do montażu pod urządzeniem.

Model 551806 przeznaczony jest dla instalacji wykonanych ze stali. Separator może być montowany na przewodach pionowych oraz poziomych.

Specyfikacja

• Przyłącza 1” GW
• Korpus z technopolimeru
• Medium: woda, roztwory glikolu
• Maksymalne stężenie glikolu 30%
• Maksymalne ciśnienie pracy 3 bar
• Zakres temperatury pracy 0÷110°C
• Upust z kapturkiem higroskopijnym
• KvS 13 m3/h

MADE IN ITALY - ORYGINALNY WŁOSKI PRODUKT

Zasada działania

Dzięki specjalnej budowie wewnętrznej DISCALSLIM charakteryzuje się bardzo niską stratą ciśnienia. Specjalnie ukształtowane kanaliki prowadzą część strumienia wody do komory gromadzenia powietrza. W komorze strumień wody spowalnia i trafia na pionowe elementy, co powoduje turbulencje.

Dzięki tym zawirowaniom mikropęcherzyki są separowane z medium i gromadzą się w dolnej części komory, po zwiększeniu swojej objętości usuwane są do górnej części komory, co powoduje opadanie pływaka i otwarcie przewodu upustowego.

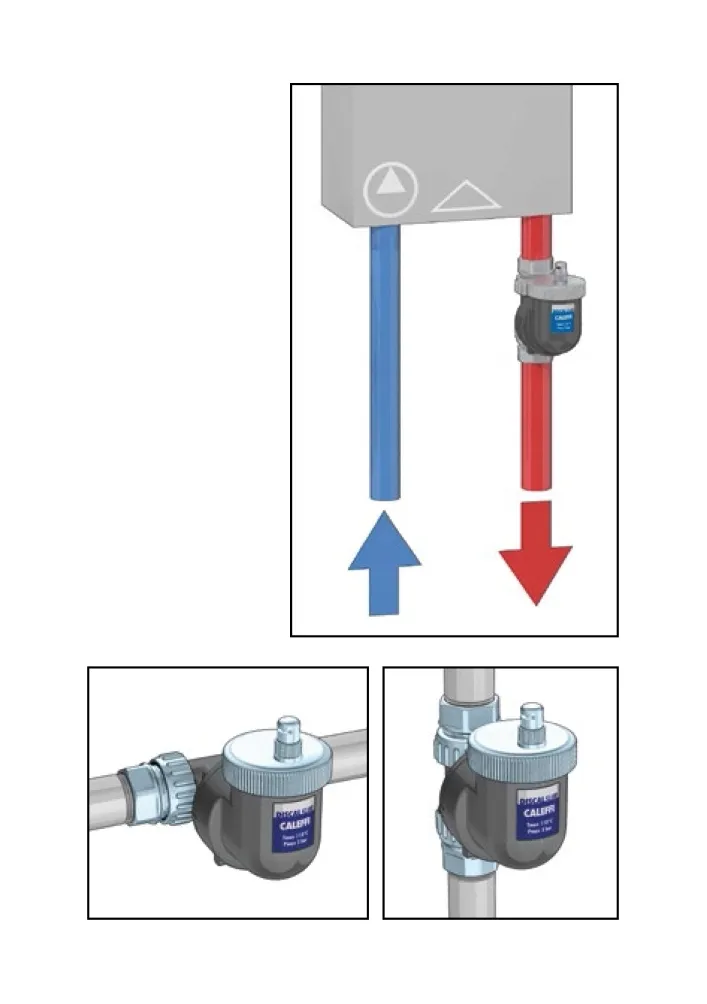

Instalacja

Separator powietrza należy montować na przewodzie zasilającym instalację.

Kompaktowe rozwiązanie

Dzięki kompaktowej budowie separator może zostać zamontowany w miejscach o ograniczonej przestrzeni np. pod kotłami wiszącymi.

Pływak musi być zamontowany w pozycji pionowej. Kierunek przepływu nie ma wpływu na poprawną pracę urządzenia.

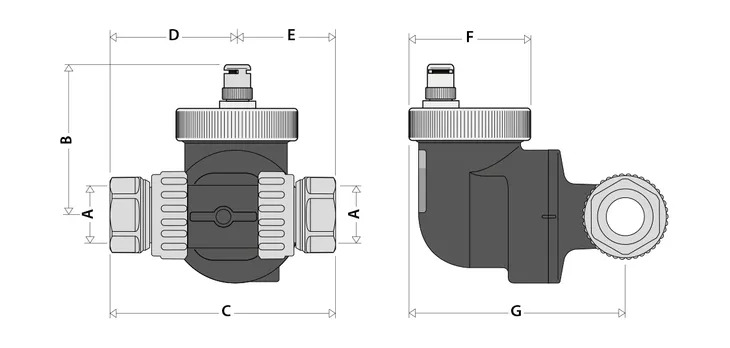

Wymiary:

A: 1 "

B: 71 mm

C: 118 mm

D: 65 mm

E: 53 mm

F: 56 mm

G: 101 mm

Waga: 0,766 kg
