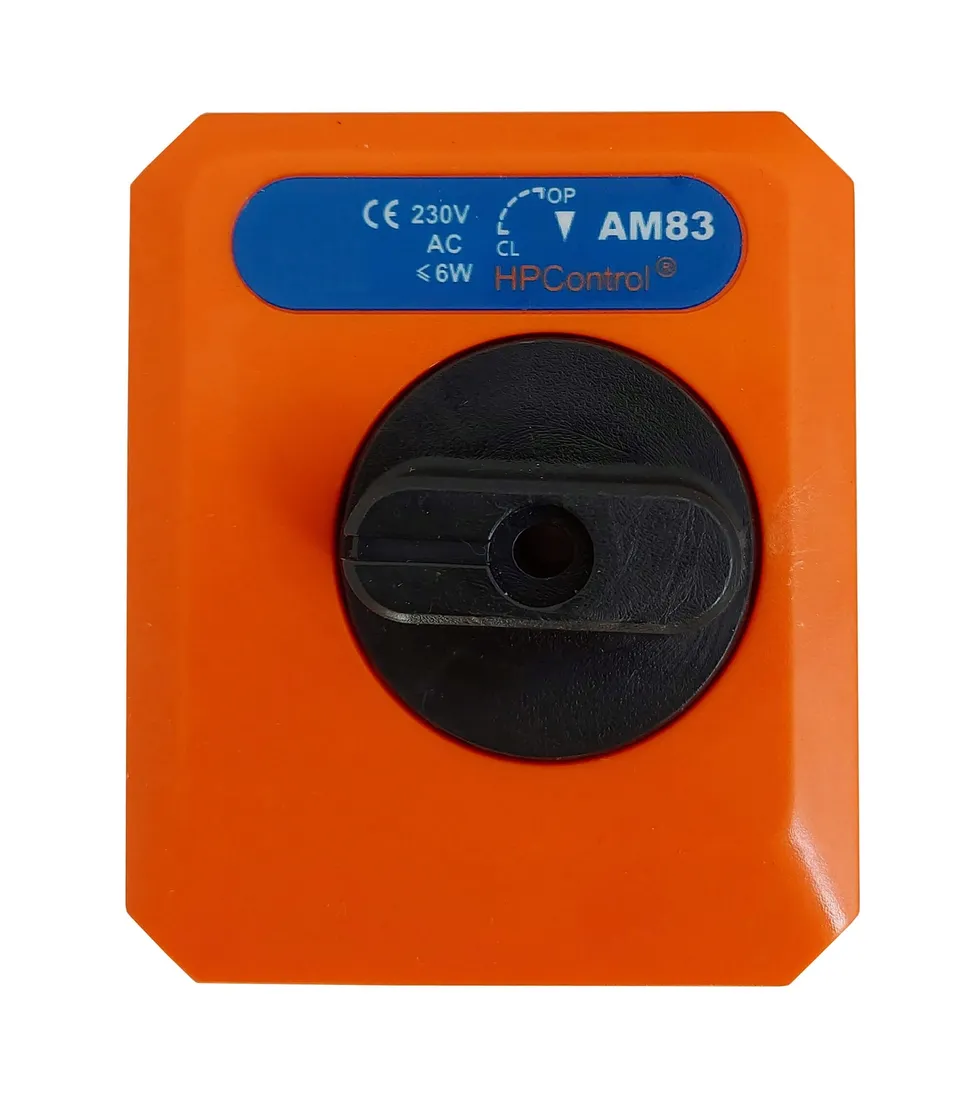

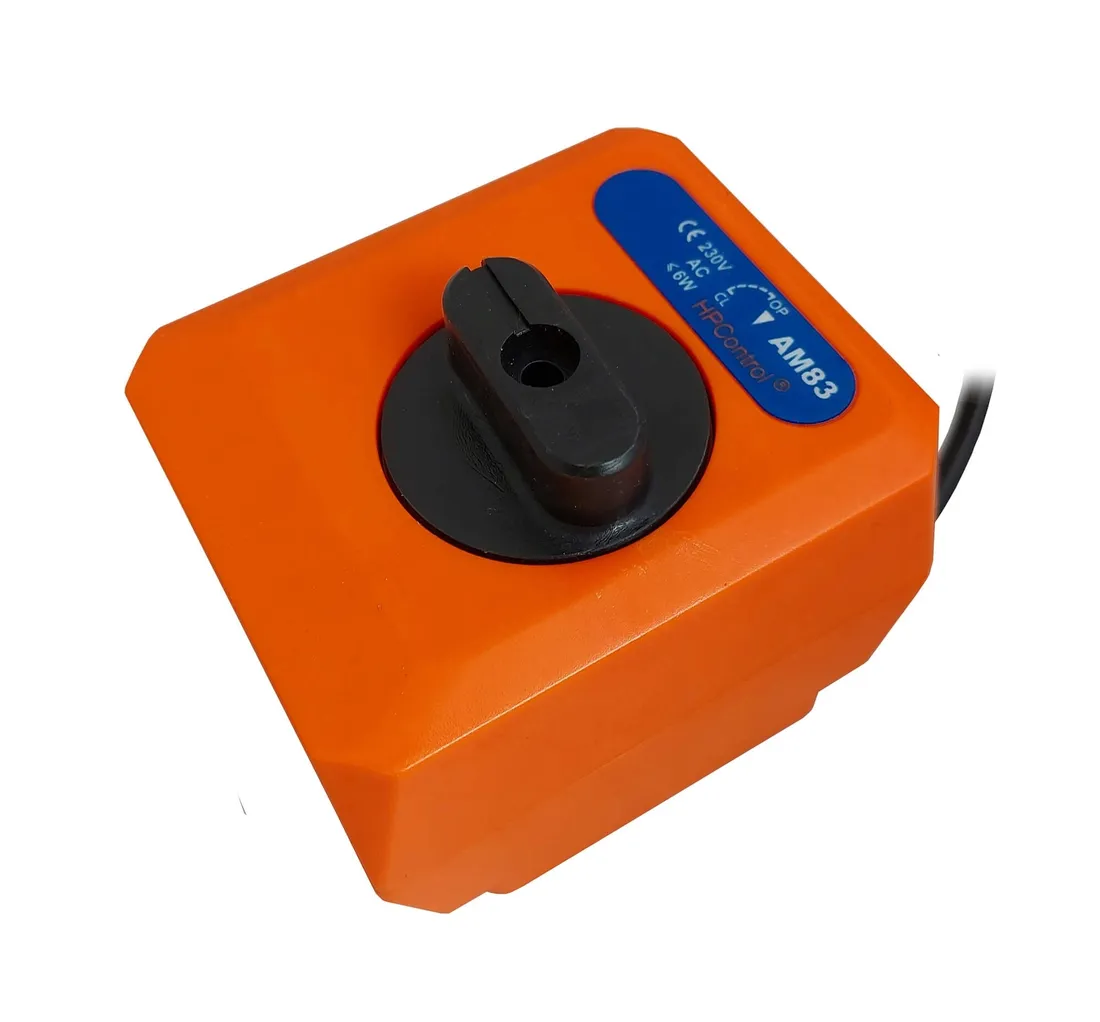

Siłownik napęd zaworu AM83 230VAC 4 przewody
Napędy elektryczne AM8 przeznaczone są do sterowania obrotowymi zaworami mieszającymi 3 lub 4-ro drogowymi. Stosuje się je do sterowania zaworami o obrocie do 90 stopni. Wyposażone są w wyłączniki krańcowe odcinającymi pobór prądu w stanie spoczynku oraz wskaźnik położenia zaworu. Siłowniki elektryczne AM8 wykorzystywane są głównie do sterowania strumieniem czynnika w zaworze mieszającym, w celu osiągnięcia zadanej temperatury na wyjściu z zaworu.
Napęd elektryczny AM8 zaworów mieszających charakteryzuje kompaktowy rozmiar jak również łatwość w obsłudze oraz w montażu. Dodatkowo napęd wyposażony jest w dźwignie ręczną, która w awaryjnych przypadkach pozwala na ręczne otwarcie lub zamknięcie zaworu.
Napędy elektryczne AM8 współpracować mogą z zaworami firm takich jak: ARV AFRISO, ESBE (typ MG, G, F), Seltron, Somatherm, Hora, WIP, PAW, LK, BARBERI, BRV, IMIT, IVAR, HOVAL, OLYMP
Kompaktowa budowa sprawia, że AM8 doskonale sprawdza się jako napęd zaworów mieszających o średnicach do 1¼"
Zaletą tej wersji jest cicha praca oraz duża moc i niezawodność siłownika.
Parametry techniczne:
Napięcie zasilania - 24V AC
Moc - 10 W
Styki krańcowe - Tak
Moment obrotowy - 8 Nm
Czas otwarcia/zamknięcia - ～120 s
Materiał obudowy - PA66
Temperatura pracy - -5 ÷ 50°C
Klasa izolacji - IP44
Wymiary - patrz rys.
Długość przewodu - 0,9 m x 4 przewodów
Podłączenie:
W napędach elektrycznych AM8, sterowanie odbywa się przez podanie napięcia na przewód otwarcia (przewód czerwony) lub zamknięcia (przewód biały). Przewód neutralny posiada kolor czarny, natomiast dodatkowa żyła uziemienia PE - kolor zielony. UWAGA!!! Nie podawać napięcia jednocześnie na oba przewody sterujące.
- Waga kg.: 0.9000
- Kod kreskowy:: 5903148317410
- Deklaracja CE: Pobierz certyfikat CE
- Instrukcja Obsługi: Pobierz instrukcję
- Napięcie: 24V AC
