Zawór hpcontrol 1'' HPC1888

Zawór mieszający 4-drogowy 4M25 1 cal z siłownikiem elektrycznym

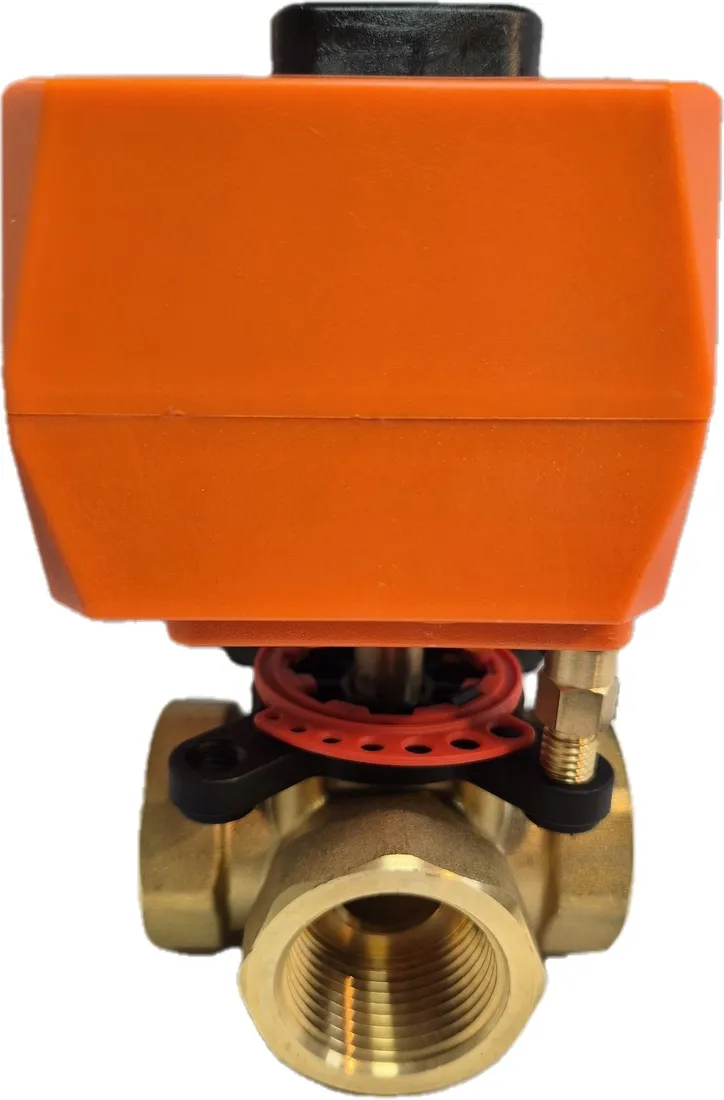

Zawór mieszający 4-drogowy 4M25 1 cal DN25 z siłownikiem elektrycznym AM83

Zawory mieszająco-rozdzielające 3-drogowe przeznaczone są do wodnych systemów grzewczych, chłodniczych oraz instalacji ciepłej wody użytkowej CWU. Najczęściej stosuje się je jako zawory mieszające do regulacji temperatury wody zasilającej w instalacji centralnego ogrzewania lub CWU. Wymaganą temperaturę zasilania uzyskuje się poprzez zmieszanie medium z kotła zasilającego instalację z medium powrotnym. Mogą być także stosowane jaki zawory rozdzielające lub przełączające.

Zawór mieszający 4-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji. Jego dodatkową zaletą jest podwyższenie temperatury medium powracającego do kotła dzięki czemu kocioł grzewczy jest dodatkowo zabezpieczony przed korozją.

Kompaktowe zawory mieszające 3- i 4- drogowe mogą być sterowane ręcznie za pomocą rączki lub elektrycznie siłownikiem AM83 tworząc kompaktowy zespół.

Napędy elektryczne AM83 przeznaczone są do sterowania obrotowymi zaworami mieszającymi 3 lub 4-ro drogowymi oraz zaworami kulowymi. Stosuje się je do sterowania zaworami o obrocie do 90 stopni. Wyposażone są w wyłączniki krańcowe odcinającymi pobór prądu w stanie spoczynku oraz wskaźnik położenia zaworu. Siłowniki elektryczne AM83 wykorzystywane są głównie do sterowania strumieniem czynnika w zaworze mieszającym, w celu osiągnięcia zadanej temperatury na wyjściu z zaworu.

Napęd elektryczny AM83 charakteryzuje kompaktowy rozmiar jak również łatwość w obsłudze oraz w montażu. Dodatkowo napęd wyposażony jest w dźwignie ręczną, która w awaryjnych przypadkach pozwala na ręczne sterowanie zaworu.

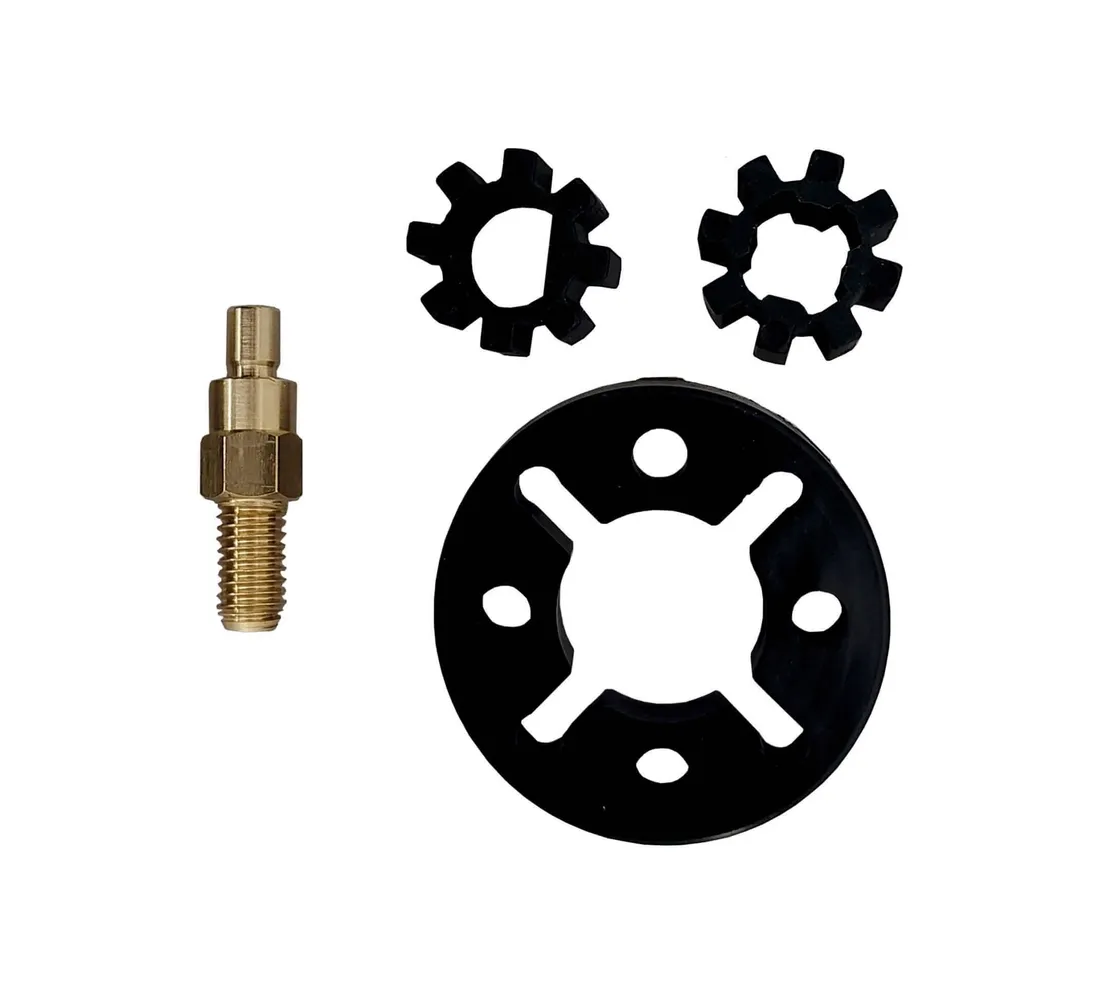

Napędy elektryczne AM83 dzieki innowacyjnemu sposobowi montażu współpracować mogą z większością dostępnych zaworów w tym AFRISO ARV Proclick czy ESBE VRG. Siłowniki zastosować można również do zaworów firm takich jak: AFRISO, ESBE (typ MG, G, F), Seltron, Somatherm, Hora, WIP, PAW, LK, BARBERI, BRV, IMIT, IVAR, HOVAL, OLYMP.

Siłowniki elektryczne AM83 stosowane mogą być również do standardowych zaworów kulowych z płytą mocującą ISO5211 oraz gwintem wewnętrznym M5 w trzpieniu zaworu.

Kompaktowa budowa sprawia, że siłownik AM83 doskonale sprawdza się jako napęd zaworów o średnicy do 1 1/4".

Zaletą tej wersji siłownika jest duża moc i niezawodność.

Parametry techniczne zaworu:

Ciśnienie pracy: 0-10 bar

Temperatura pracy: -10÷ 110°C

Materiał korpusu: Mosiądz CW617N

Uszczelenienie: EPDM

Przepływ: KV=12 (KV określa ilość przepływu w m3/h wody przy różnicy ciśnień (stracie ciśnień) 1 bar)

Nieszczelność: <0,1%

Parametry techniczne siłowników elektrycznych AM83:

Napięcie zasilania - 230V AC

Moc - 10 W

Styki krańcowe - Tak

Moment obrotowy - 8 Nm

Materiał obudowy  - PA66

Temperatura pracy - -5 ÷ 50°C

Klasa izolacji  - IP54

Wymiary - patrz rys.

Długość przewodu - 0,9 m

Za dopłatą dostępne są również siłowniki AM83 w wersji 3-przewodowej ze sterowaniem stykiem SPST (6sek.) oraz 4-ro przewodowej ze stykiem zwiernym bezpotencjałowym.

• Waga kg.: 2.3000
• Kod kreskowy:: 5903148318882
• Deklaracja CE: Pobierz certyfikat CE

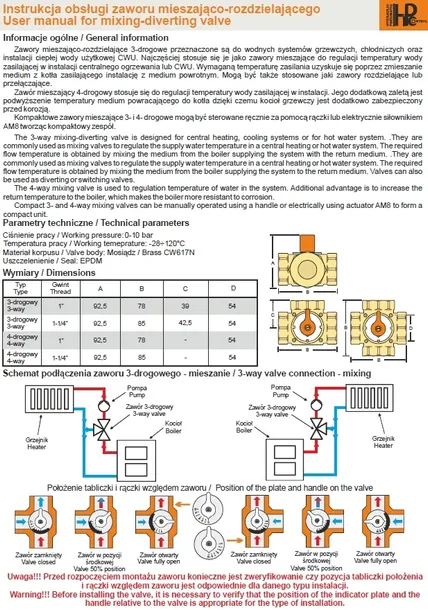

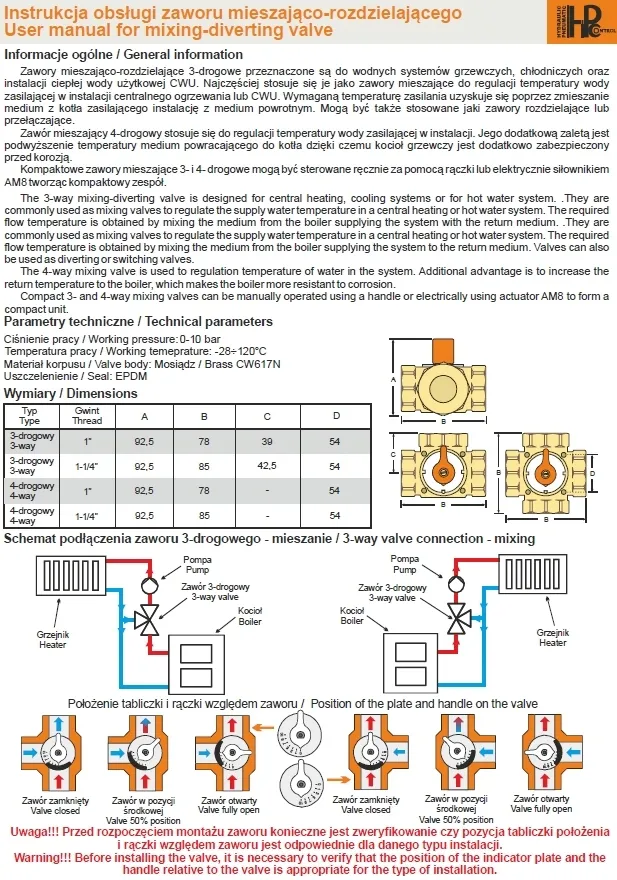

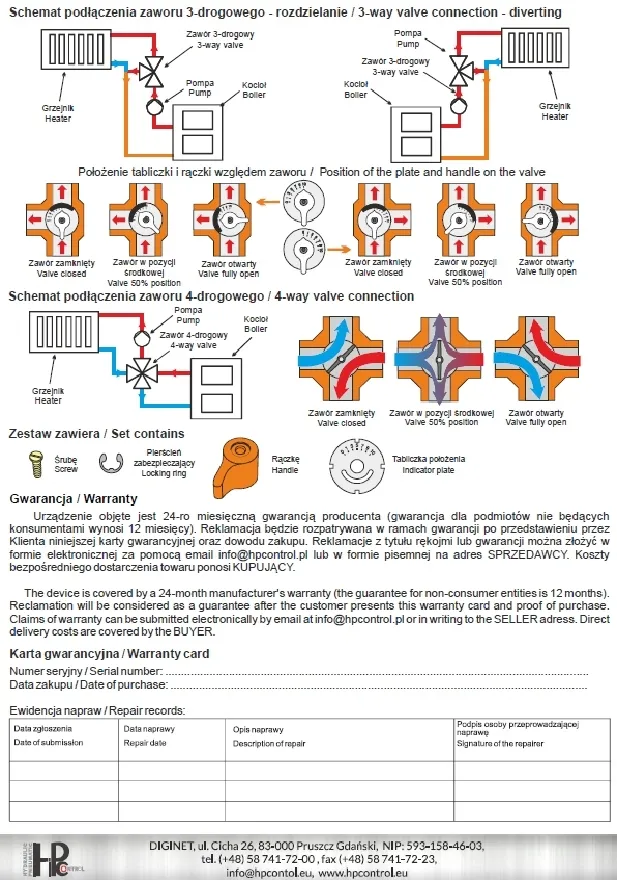

• Instrukcja Obsługi: Pobierz instrukcję zaworu mieszającego Pobierz instrukcję AM83
• Rozmiar gwintu: 1"
• Korpus zaworu: Brass
• Ciśnienie maksymalne [bar]: 10.0000
