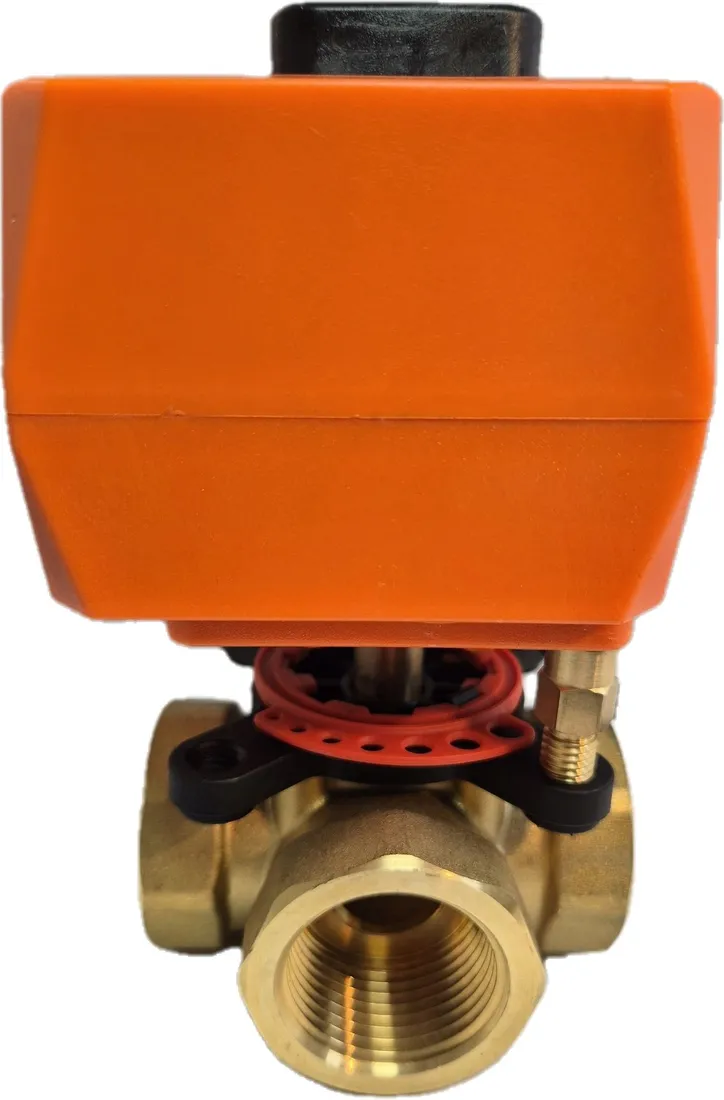

Zawór mieszający 3-drogowy 3M20 3/4 cala z siłownikiem elektrycznym
Zawór mieszający 3-drogowy 3M20 3/4 cala DN32 z siłownikiem elektrycznym AM83
Zawory mieszająco-rozdzielające 3-drogowe przeznaczone są do wodnych systemów grzewczych, chłodniczych oraz instalacji ciepłej wody użytkowej CWU. Najczęściej stosuje się je jako zawory mieszające do regulacji temperatury wody zasilającej w instalacji centralnego ogrzewania lub CWU. Wymaganą temperaturę zasilania uzyskuje się poprzez zmieszanie medium z kotła zasilającego instalację z medium powrotnym. Mogą być także stosowane jaki zawory rozdzielające lub przełączające.
Zawór mieszający 4-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji. Jego dodatkową zaletą jest podwyższenie temperatury medium powracającego do kotła dzięki czemu kocioł grzewczy jest dodatkowo zabezpieczony przed korozją.
Kompaktowe zawory mieszające 3- i 4- drogowe mogą być sterowane ręcznie za pomocą rączki lub elektrycznie siłownikiem AM83 tworząc kompaktowy zespół.
Napędy elektryczne AM83 przeznaczone są do sterowania obrotowymi zaworami mieszającymi 3 lub 4-ro drogowymi oraz zaworami kulowymi. Stosuje się je do sterowania zaworami o obrocie do 90 stopni. Wyposażone są w wyłączniki krańcowe odcinającymi pobór prądu w stanie spoczynku oraz wskaźnik położenia zaworu. Siłowniki elektryczne AM83 wykorzystywane są głównie do sterowania strumieniem czynnika w zaworze mieszającym, w celu osiągnięcia zadanej temperatury na wyjściu z zaworu.
Napęd elektryczny AM83 charakteryzuje kompaktowy rozmiar jak również łatwość w obsłudze oraz w montażu. Dodatkowo napęd wyposażony jest w dźwignie ręczną, która w awaryjnych przypadkach pozwala na ręczne sterowanie zaworu.
Napędy elektryczne AM83 dzieki innowacyjnemu sposobowi montażu współpracować mogą z większością dostępnych zaworów w tym AFRISO ARV Proclick czy ESBE VRG. Siłowniki zastosować można również do zaworów firm takich jak: AFRISO, ESBE (typ MG, G, F), Seltron, Somatherm, Hora, WIP, PAW, LK, BARBERI, BRV, IMIT, IVAR, HOVAL, OLYMP.
Siłowniki elektryczne AM83 stosowane mogą być również do standardowych zaworów kulowych z płytą mocującą ISO5211 oraz gwintem wewnętrznym M5 w trzpieniu zaworu.
Kompaktowa budowa sprawia, że siłownik AM83 doskonale sprawdza się jako napęd zaworów o średnicy do 1 1/4".
Zaletą tej wersji siłownika jest duża moc i niezawodność.
Parametry techniczne zaworu:
Ciśnienie pracy: 0-10 bar
Temperatura pracy: -10÷ 110°C
Materiał korpusu: Mosiądz CW617N
Uszczelenienie: EPDM
Przepływ: KV=6 (KV określa ilość przepływu w m3/h wody przy różnicy ciśnień (stracie ciśnień) 1 bar)
Nieszczelność: <0,1%
Parametry techniczne siłowników elektrycznych AM83:
Napięcie zasilania - 230V AC
Moc - 10 W
Styki krańcowe - Tak
Moment obrotowy - 8 Nm
Materiał obudowy - PA66
Temperatura pracy - -5 ÷ 50°C
Klasa izolacji - IP54
Wymiary - patrz rys.
Długość przewodu - 0,9 m
Za dopłatą dostępne są również siłowniki AM83 w wersji 3-przewodowej ze sterowaniem stykiem SPST (6sek.) oraz 4-ro przewodowej ze stykiem zwiernym bezpotencjałowym.
- Waga kg.: 2.3000
- Kod kreskowy:: 5903148318851
- Deklaracja CE: Pobierz certyfikat CE

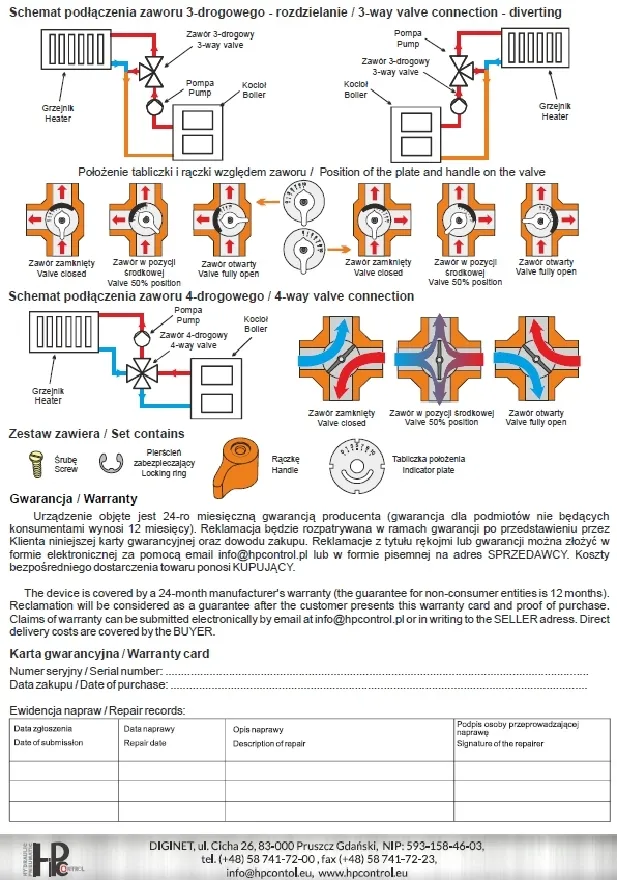

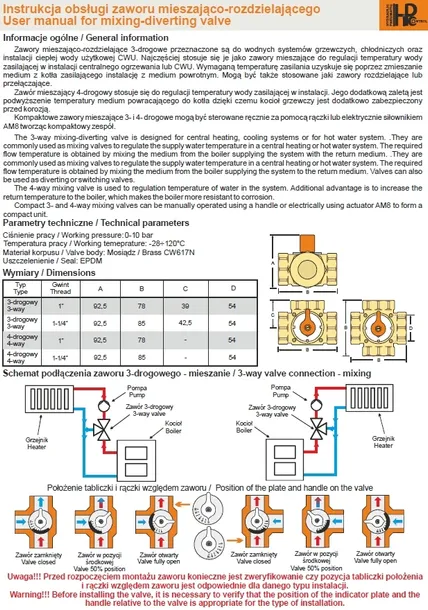

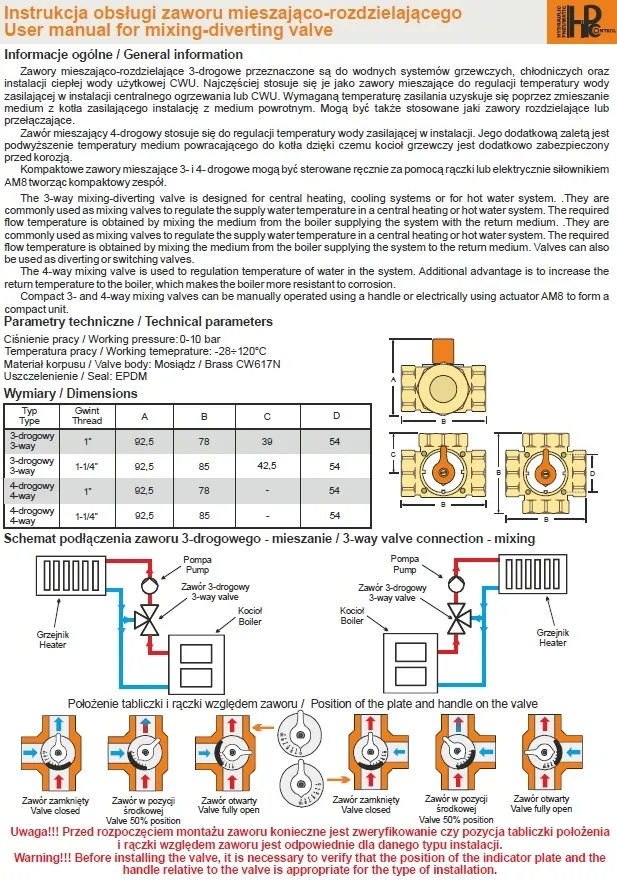

- Instrukcja Obsługi: Pobierz instrukcję zaworu mieszającego Pobierz instrukcję AM83
- Rozmiar gwintu: 3/4"
- Korpus zaworu: Brass
- Ciśnienie maksymalne [bar]: 10.0000
