Zawór Ibo 1 1/2'' KAT01212

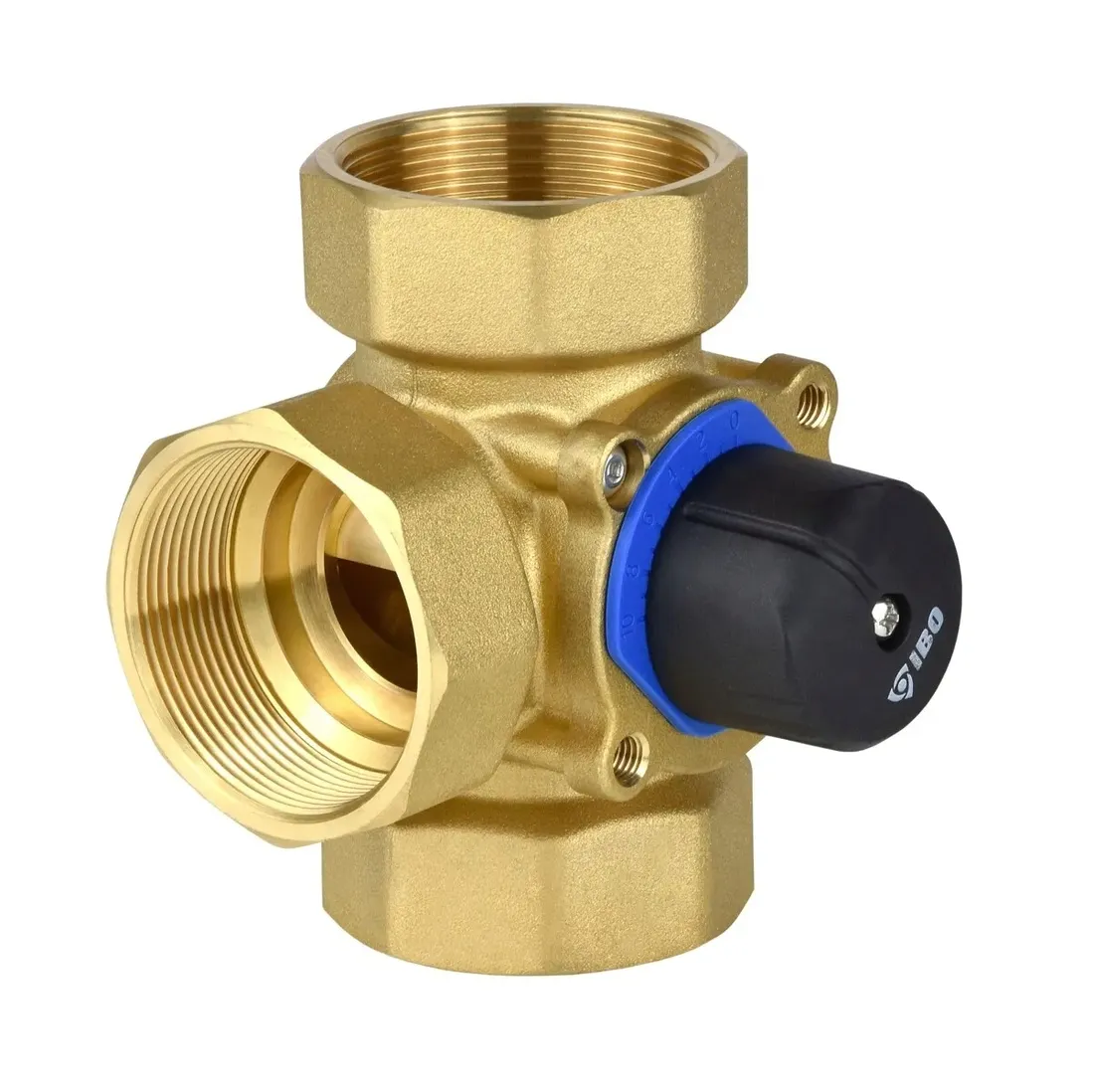

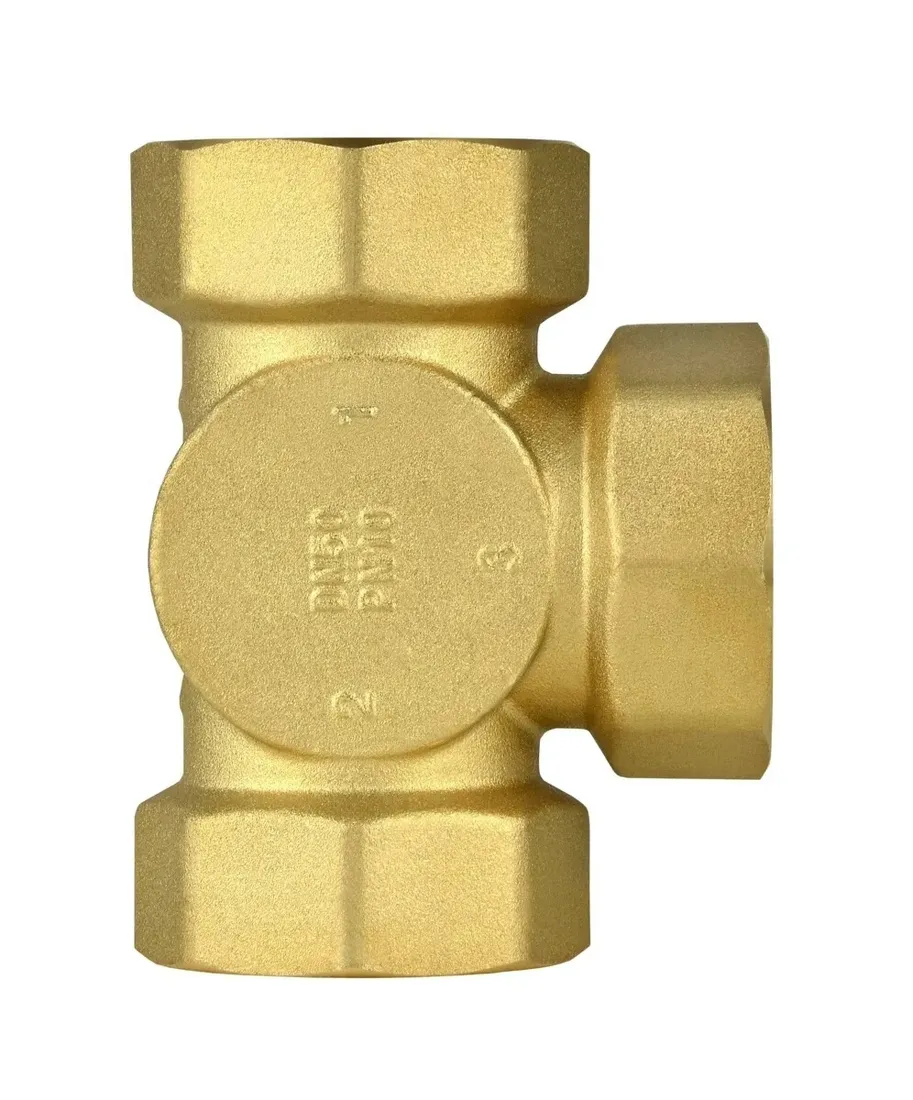

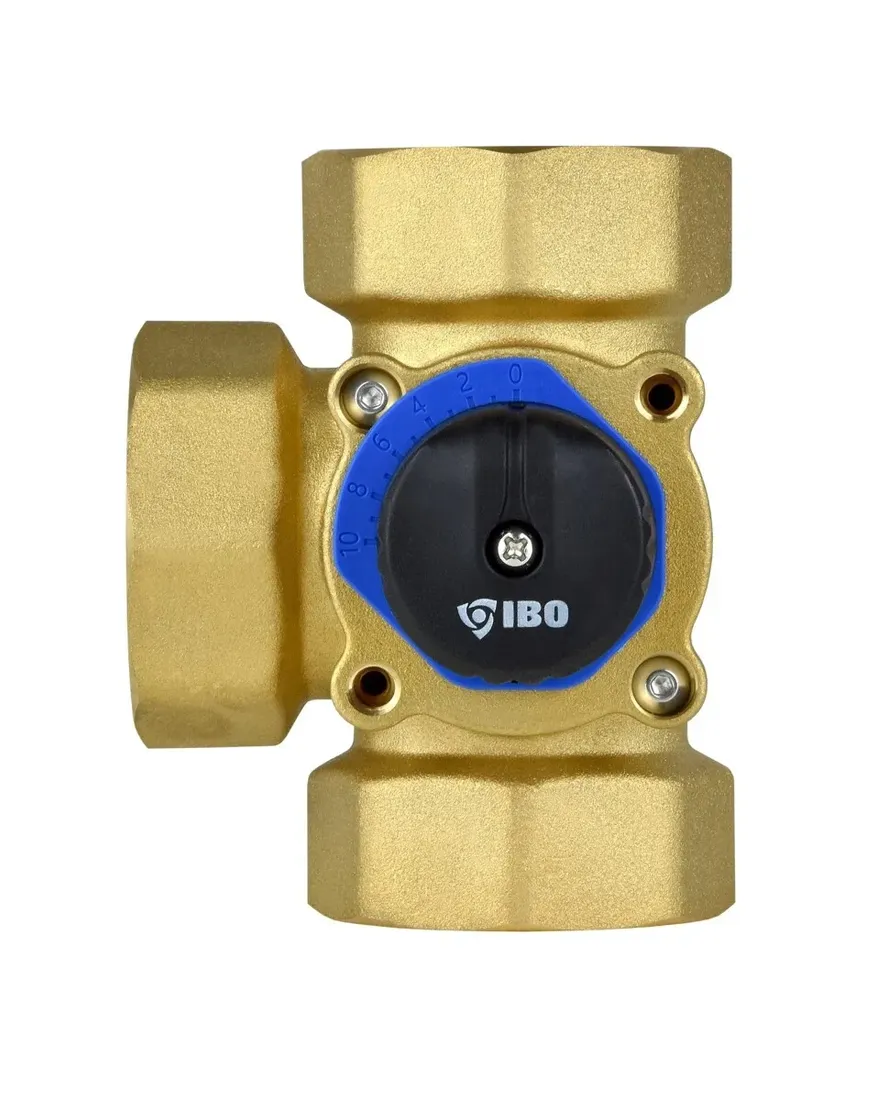

ZAWÓR 3-DROGOWY mieszająco-rozdzielczy IBO MIX3 / DN40

Trójdrogowy zawór mieszająco-rozdzielczy przeznaczony jest do instalacji centralnego ogrzewania, chłodzenia lub ciepłej wody użytkowej. Powszechnie stosowane są jako zawory mieszające do regulacji temperatury wody zasilającej w instalacji centralnego ogrzewania lub ciepłej wody użytkowej. Wymaganą temperaturę zasilania uzyskuje się poprzez zmieszanie czynnika z kotła zasilającego instalację z czynnikiem powrotnym. Zawory mogą być również stosowane jako zawory rozdzielające lub przełączające.

Zawory trzy- i czterodrogowe przeznaczone są do instalacji centralnego ogrzewania. Zawory mieszające idealnie sprawdzą się w układach, w których wymagana jest dokłada temperatura zasilania centralnego ogrzewania lub ochrony powrotu kotła i w wielu innych przypadkach.

Zawory MIX3 i MIX4 mogą być sterowane manualnie lub automatycznie z wykorzystaniem siłownika zaworu mieszającego. Zaleca się montaż siłownika IBO STER D.

• Średnica przyłącza: 1 1/2''
• Max ciśnienie robocze 1MPa
• Kvs: 25m3/h
• Czas obrotu/Kąt obrotu: 8s/60C
• Przepustowość: 6,3 KVS
• Ciśnienie robocze: ≤ 10 bar
• Temperatura robocza: ≤ 110°C
• Stężenie glikolu: 50%
• Materiał wykonania: Mosiądz CW617N
• Głębokość opakowania [cm]: 13

Sterowanie ręczne lub automatyczne

Aby zautomatyzować działanie zaworów, można dołączyć do nich siłowniki. Te niewielkie urządze­nia zadbają o sprawne działanie systemu. Może­my je ustawiać w tryb pracy ręcznej lub automa­tycznej. W przypadku zaworów regulacyjnych należy wybrać siłowniki trzypunktowe. Musimy jednak pamiętać o odpowiednim dobraniu siłownika do rodzaj u sterowania, który zastoso­waliśmy w układzie.

Montaż siłownika jest stosunkowo prostą czyn­nością. Należy zdemontować pokrętło oraz w od­powiedni sposób nasunąć i zamocować siłownik na korpusie zaworu.
