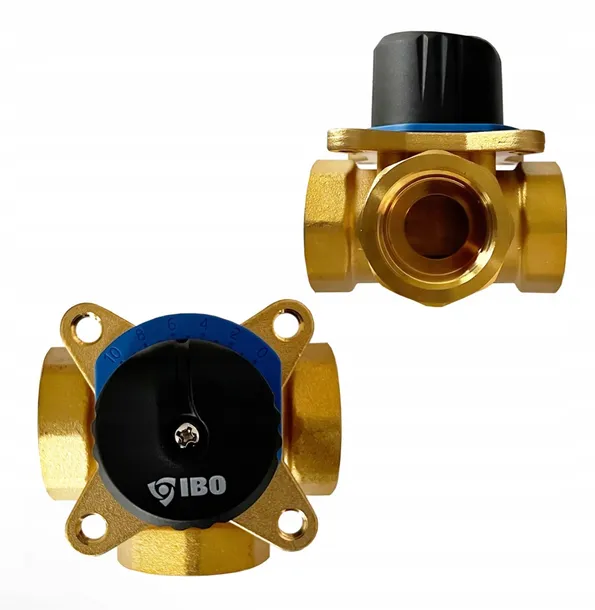

Zawór Ibo 1'' IBO MIX 3 DN25

Zawór mieszający regulacyjny 3 drogowy 1 " IBO

Zawory regulacyjne IBO MIX3, przeznaczone są do montowania w instalacjach centralnego ogrzewania.  Służą one głównie do podmieszania w odpowiedniej proporcji gorącej wody z kotła, z chłodną wodą z powrotu.

Zawory regulacyjne mogą znaleźć także zastosowanie jako zawory rozdzielające, gdy wymagany jest rozdział strumienia wody.

Skala pozycji zaworu może być odwracana i obracana, umożliwiając zmianę usytuowania zaworu.

Dane techniczne:

• Średnica przyłącza: 1''
• Przepustowość: 19 KVS
• Ciśnienie robocze: ≤ 10 bar
• Temperatura robocza: ≤ 110°C
• Stężenie glikolu: 50%
• Materiał wykonania: Mosiądz CW617N

Sterowanie ręczne lub automatyczne

Aby zautomatyzować działanie zaworów, można dołączyć do nich siłowniki. Te niewielkie urządze­nia zadbają o sprawne działanie systemu. Może­my je ustawiać w tryb pracy ręcznej lub automa­tycznej. W przypadku zaworów regulacyjnych należy wybrać siłowniki trzypunktowe. Musimy jednak pamiętać o odpowiednim dobraniu siłownika do rodzaj u sterowania, który zastoso­waliśmy w układzie.

Montaż siłownika jest stosunkowo prostą czyn­nością. Należy zdemontować pokrętło oraz w od­powiedni sposób nasunąć i zamocować siłownik na korpusie zaworu.

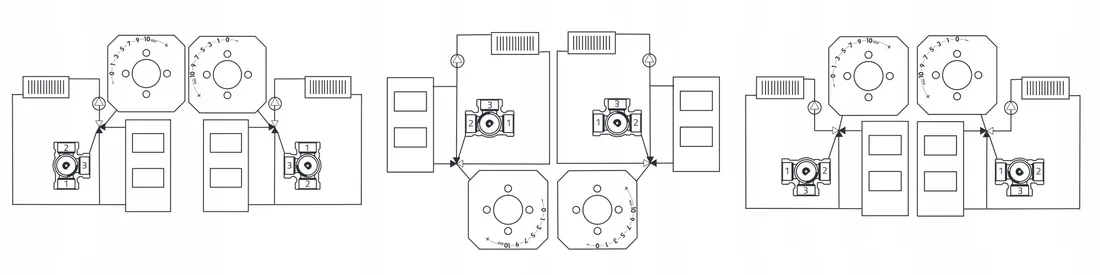

Przykładowe schematy montażowe :

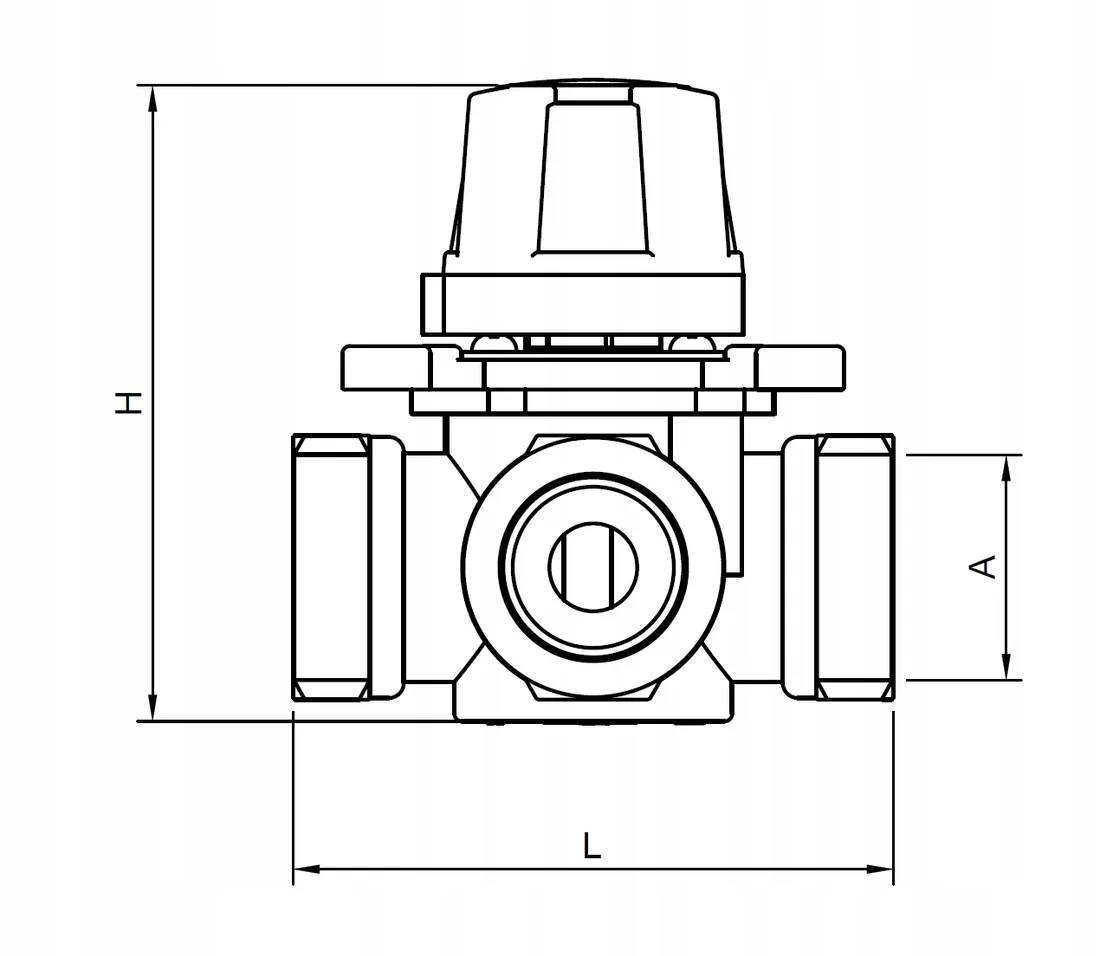

Wymiar A: Rp 1''

Wymiar H: 81,5 mm

Wymiar L: 80 mm
