Zawór IBO Dambat 1'' KAT01009

Termostatyczny zawór mieszający IBO MIX DN25, GW 1", 35÷60°C, Kvs 2,5 m3/h

Zastosowanie:

Termostatyczne zawory mieszające IBO MIX T są stosowane w instalacjach wodnych do stabilizacji temperatury wody. Ich głównym celem jest utrzymanie stałej temperatury wody na wyjściu, co jest istotne dla systemów grzewczych i sanitarnych.

Podłączenie zaworu:

• Montaż: Zawór powinien być zamontowany tak, aby możliwe były prace serwisowe. Należy użyć śrubunków i zaworów odcinających na przyłączach.
• Filtry siatkowe: Na przyłączach zasilających zawór zaleca się zamontowanie filtrów siatkowych, aby zapobiec przedostawaniu się zanieczyszczeń, które mogą zakłócić działanie zaworu.

Regulacja temperatury wyjściowej:

• Ustawianie temperatury: Temperaturę wody na wylocie zaworu ustawia się za pomocą pokrętła. Pokrętło należy odblokować, lekko pociągając je do góry, a po ustawieniu żądanej temperatury zablokować, aby uniknąć przypadkowej zmiany.

Dane techniczne:

• Zakres temperatur pracy: 35-60°C
• Maksymalna temperatura pracy: 95°C (krótkotrwale: 110°C)
• Dokładność mieszania na wylocie: ± 2°C
• Zalecane ciśnienie pracy: 3 bary
• Maksymalne ciśnienie statyczne: 10 barów
• Maksymalne ciśnienie robocze: 5 barów
• Maksymalna różnica ciśnień na przyłączach: 3 bary
• Przepływ: 2,5 m³/h
• Medium: Woda, roztwór woda/glikol max 30%
• Przyłącza: Gwint zewnętrzny DN.25
• Korpus zaworu: CW617N
• Rękojeść: Nylon
• Uszczelka: EPDM

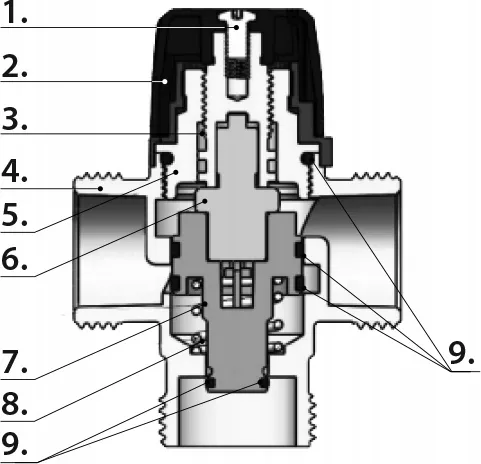

Budowa zaworu:

1. Śruba do pokrętła: SUS 304
2. Pokrętło: Nylon
3. Zawór regulowany: CW617N
4. Korpus zaworu: CW617N
5. Płytka zaworu: CW617N
6. Element termostatyczny "woskowy": Vernet
7. Dystrybutor wody: PSU
8. Sprężyna: Stal nierdzewna SUS 304
9. Uszczelki: EPDM
