Zawór kątowy Afriso 3/4'' 42386

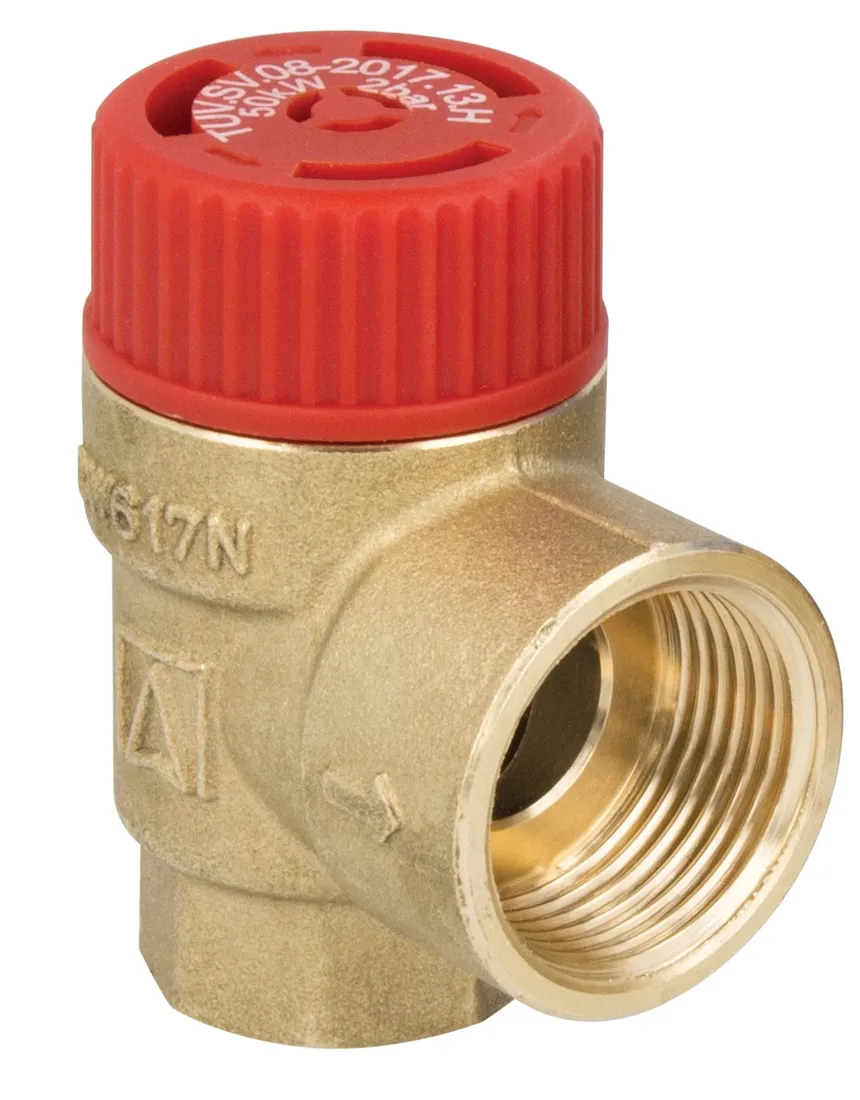

Zawór bezpieczeństwa do c.o. AFRISO MS, 2,5 bar, 3/4" x 1"( 42386 )

Zastosowanie

Membranowe zawory bezpieczeństwa MS (pokrętło czerwone) przeznaczone są do wypuszczania z zamkniętych instalacji grzewczych zgodnych z PN-EN 12828 wody, mieszaniny wody i glikolu oraz innych cieczy należących do grup 1 oraz 2, które nie wpływają niszcząco na materiały użyte w zaworze.

Montaż

Między instalacją i zaworem bezpieczeństwa nie wolno montować żadnych elementów odcinających (np. zaworów kulowych lub zwrotnych). Zawór bezpieczeństwa należy zainstalować w takim miejscu, aby zabezpieczyć go przed szkodliwymi wpływami otoczenia. Zawór nie może być poddany działaniu zbyt wysokiej temperatury, np. podczas spawania lub lutowania, dlatego należy go zamontować dopiero po wykonaniu tych prac. Przed montażem zaworu należy dokładnie przepłukać instalację. Dla ułatwienia montażu na korpusie zaworu znajduje się strzałka wskazująca kierunek przepływu. Pokrętło zaworu umożliwia kontrolę poprawności działania zaworu przy ciśnieniu niższym niż ciśnienie otwarcia. Konstrukcja zaworu uniemożliwia zmianę ciśnienia otwarcia.

Dane techniczne

• ciśnienie otwarcia zaworu: 2,5 bar
• przyłącza: Rp¾"x Rp1"
• maksymalna moc instalacji wg UDT: 72.9 kW
• maksymalna moc instalacji wg TUV: 100 kW

Wszystkie membranowe zawory bezpieczeństwa AFRISO zostały przebadane przez TȔV Rheinland, posiadają deklarację CE potwierdzającą zgodność z dyrektywą ciśnieniową PED 97/23/EC oraz Certyfikat Badania Typu nr 373/CW/001/05 wydany przez Urząd Dozoru Technicznego.
