Elektrozawór kulowy 1/2 cala DN15 napęd siłownik

Elektrozawór kulowy 1/2 cala z siłownikiem napędem

Zawór kulowy 1/2 cala z napędem elektrycznym

Zestaw zawiera trwały i mocny siłownik klasy przemysłowej A80 lub A82 zgodny z normami ISO5211 wraz z wysokiej jakości zaworem kulowym.

Zestaw jest zgodny z standardem przemysłowym ISO5211 co zapewnia kompatybilność z zaworami i siłownikami innych firm.

Siłownik - Napęd elektryczny A80 lub A82 przeznaczony jest do współpracy z zaworami o obrocie 90 stopni.

Maksymalny siła - moment obrotowy wynosi 8 Nm.

Kompaktowa budowa sprawia, że A80 / A82 doskonale sprawdza się jako napęd zaworów kulowych o średnicach do 1¼" - DN32

WERSJE SIŁOWNIKÓW :

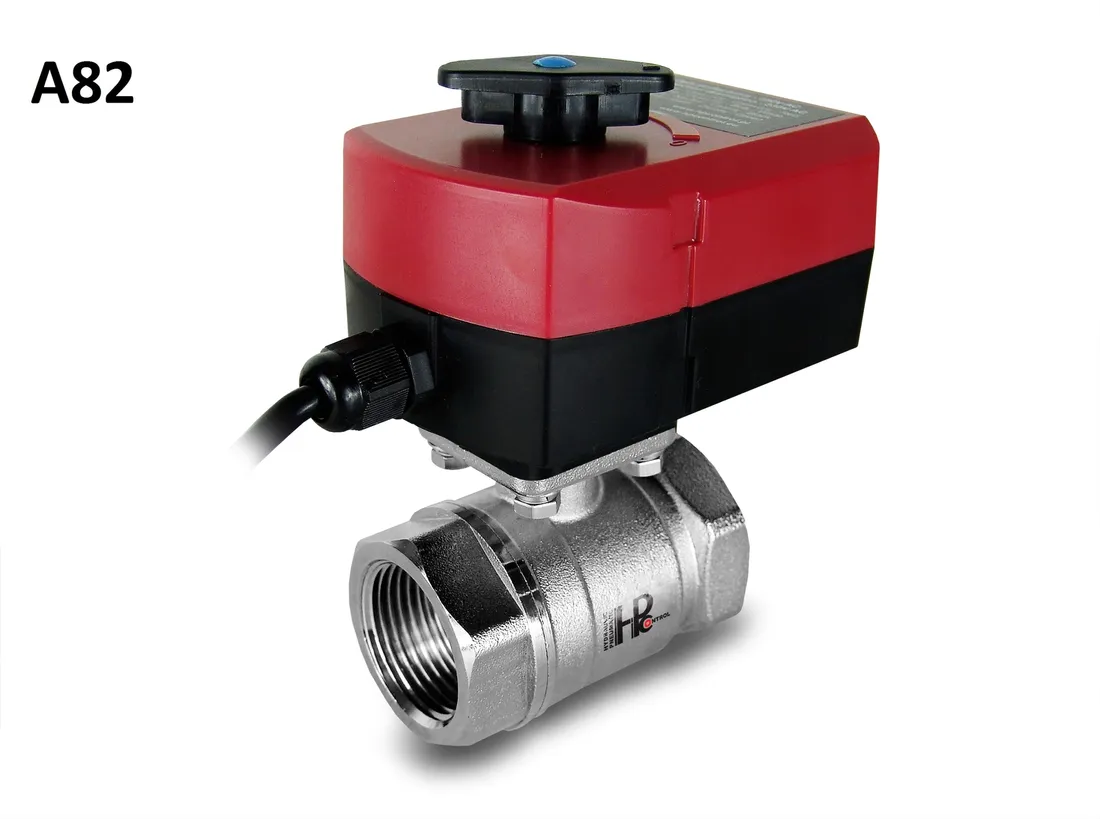

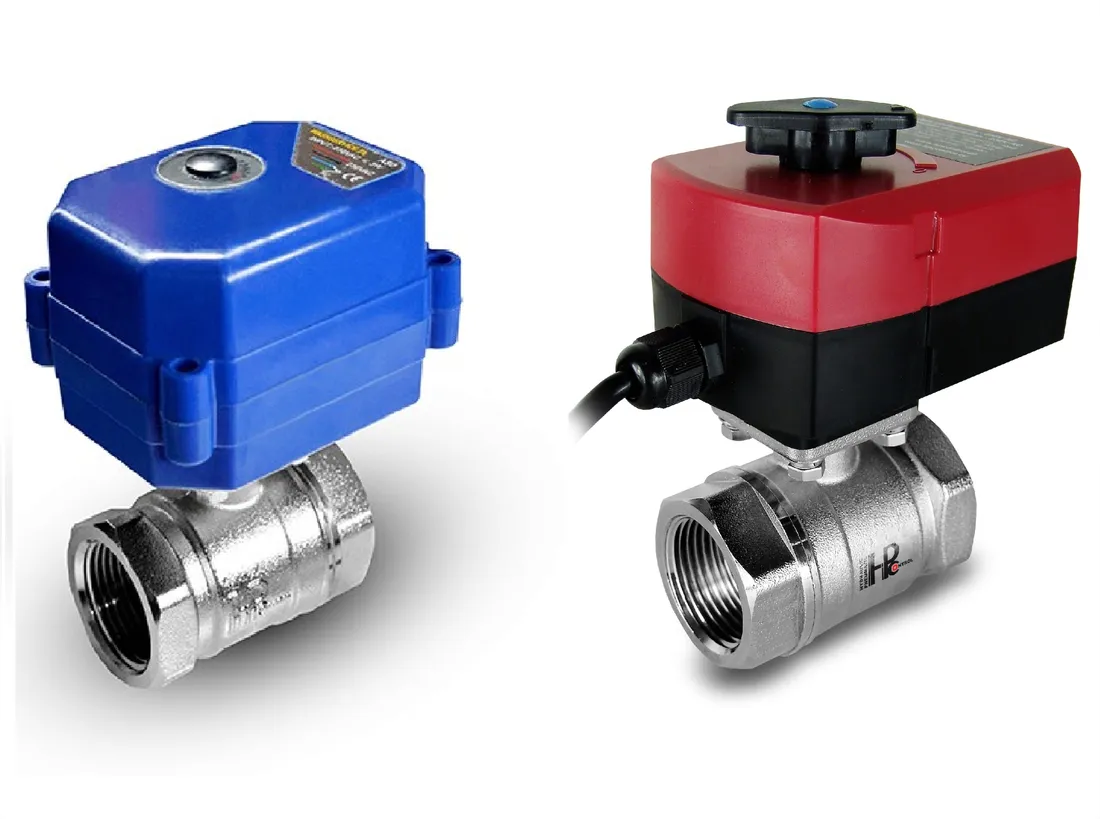

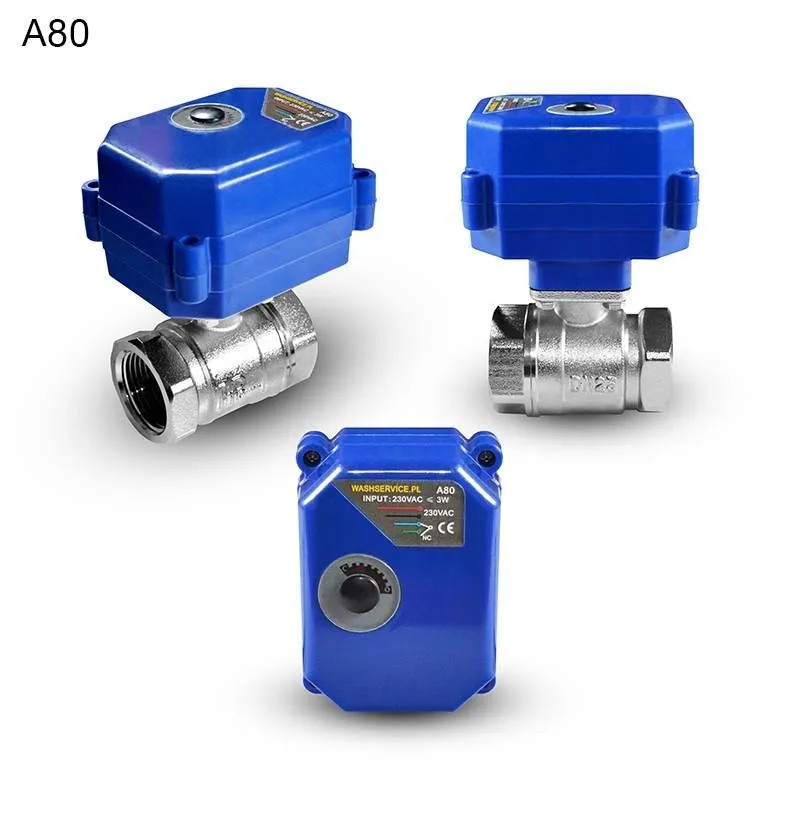

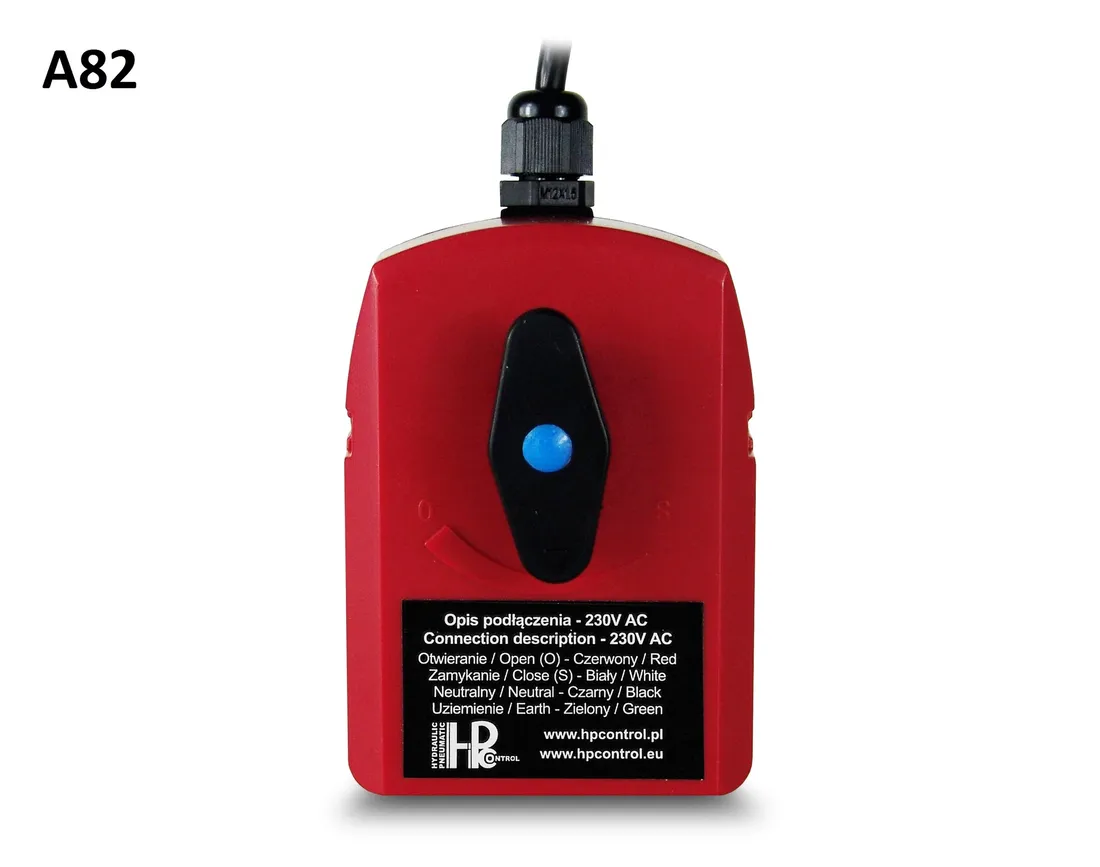

A82 - 230VAC lub 24VAC oraz A80Eco 230VAC lub A80 24VDC - w wersjach 3 przewodowych

WAŻNE:

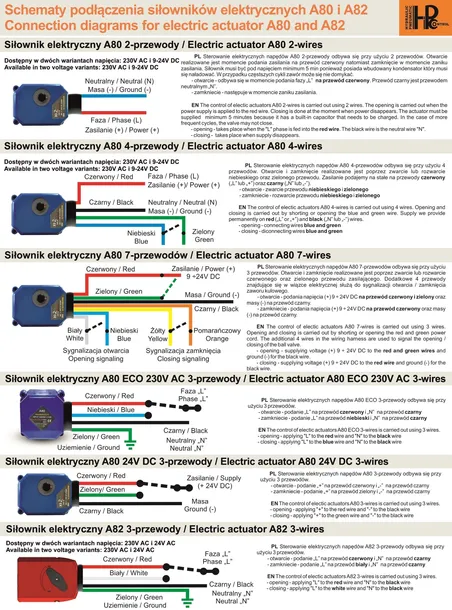

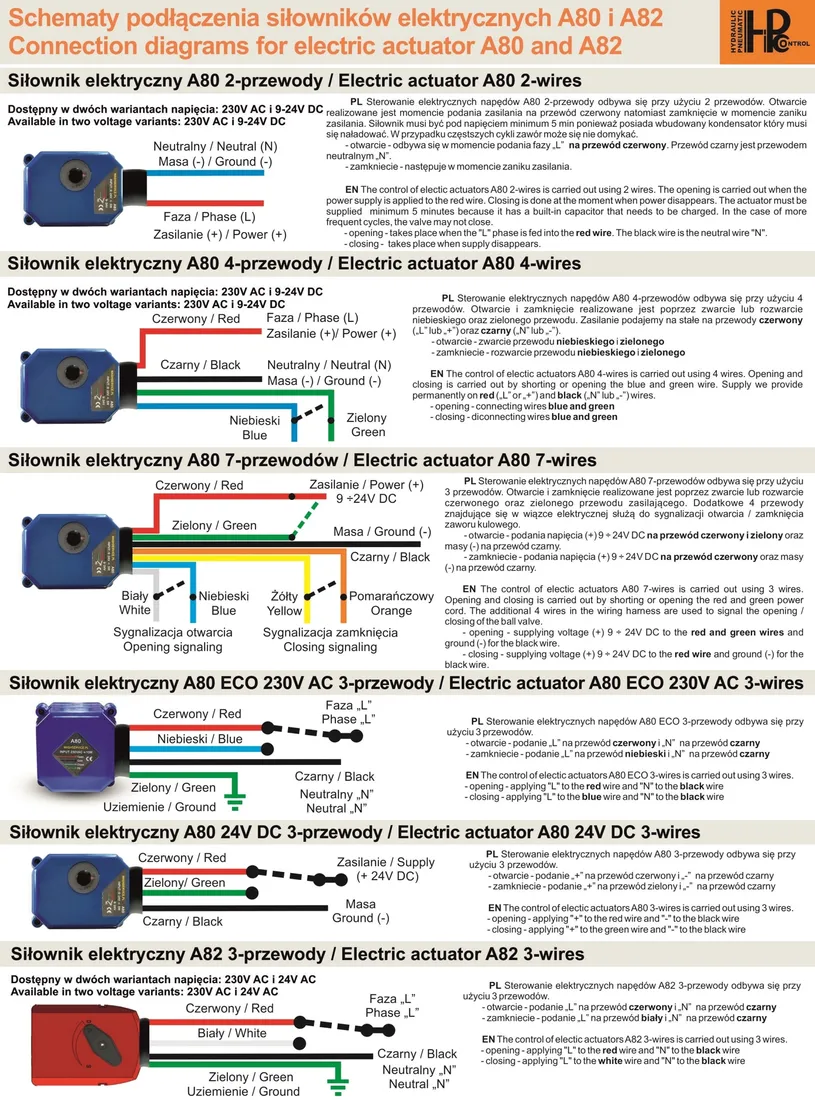

tabela z opisem działania oraz schematami podłączenia poszczególnych wersji siłowników poniżej

Dane techniczne siłowników:

• niski pobór prądu
• pobór prądu tylko w momencie zmiany pozycji. Wyłączniki krańcowe wyłączają siłownik.
• małe gabaryty dostosowane do zaworów
• pobór mocy max: A80 - 3W do 6W, A82 - 10W
• maksymalna siła: A80 - 8Nm, A82 - 12Nm
• czas otwarcia/ zamknięcia: A80, A80eco <10 s / A82 <36s
• mechaniczny wskaźnik położenia: A80, A82 - tak / A80eco - nie
• wodoodporność: IP65
• bezobsługowa eksploatacja
• kolor obudowy: A80, A80eco - niebieski / A82 czerwono-czarny
• Obudowa z tworzywa PA
• Mechanizm ze stali
• Połączenie bezpośrednie do zaworu z płytą ISO 5211
• Ochrona termiczna silnika
• Podłączenie elektryczne przewód 900mm
• Temperatura otoczenia: -10C do +50C

Zawór kulowy 1/2 cala DN15 PN40 z płytą do podłączenia siłownika - napędu, zgodny z ISO5211

Opis techniczny zaworu:

Zawór kulowy z bezpośrednim podłączeniem do siłownika zgodnego z ISO5211.

Możliwość sterowania ręcznego lub podłączenia siłownika pneumatycznego lub elektrycznego .

Wykonanie przemysłowe. Masywny korpus odporny na wysokie ciśnienie - ponad 100 bar.

Dane Techniczne zaworu:

- materiał : mosiądz niklowany

- typ: zawór kulowy dwu częściowy

- przepływ pełny,

- platforma mocująca zgodna z ISO5211 - typ F03

- ciśnienie robocze 0-40bar

- zakres temperatur od -20°C do 150°C,

- Przyłącze: gwint wewn. 3/4 cala

• Waga kg.: 1.0000
• Kod kreskowy:: 5903148312910
• Instrukcja Obsługi: Pobierz instrukcję
• Deklaracja CE: Pobierz certyfika CE - zawór Pobierz certyfika CE - siłownik elektryczny
• Załączone pliki: Wersje siłowników elektrycznych - pobierz
• Rozmiar gwintu: 1/2"
• Korpus zaworu: Mosiądz
• Ciśnienie maksymalne [bar]: 40.0000
