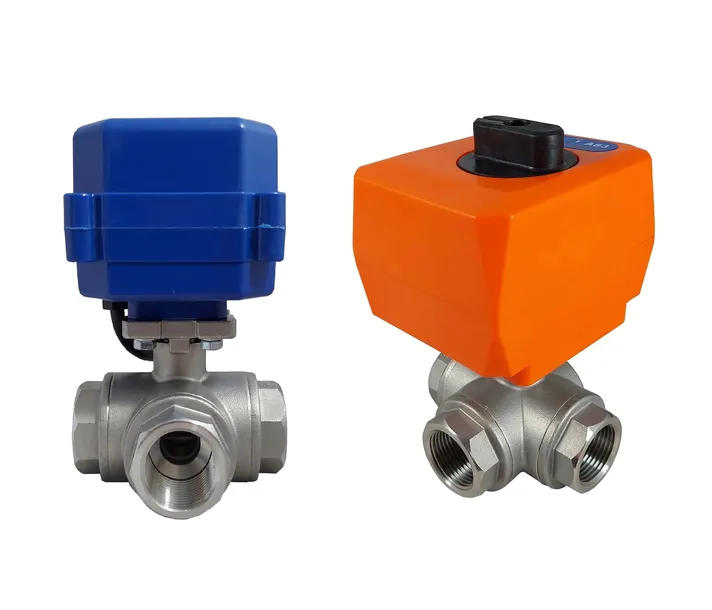

Zawór kulowy 3 drog. 3/4 cala nierdzewny z siłowni

Zawór kulowy 3d. 3/4 nierdz. z siłownikiem A80

Zestaw zawiera trwały i mocny siłownik klasy przemysłowej wraz z wysokiej jakości zaworem kulowym.

Zestaw jest zgodny z standardem przemysłowym ISO5211 co zapewnia kompatybilność z zaworami i siłownikami innych firm.

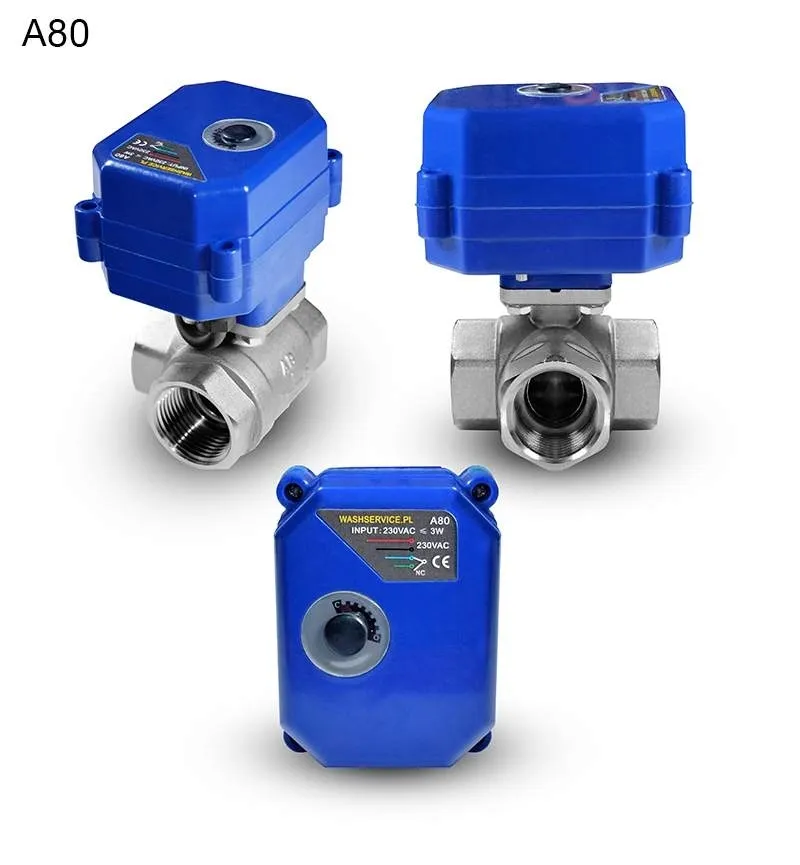

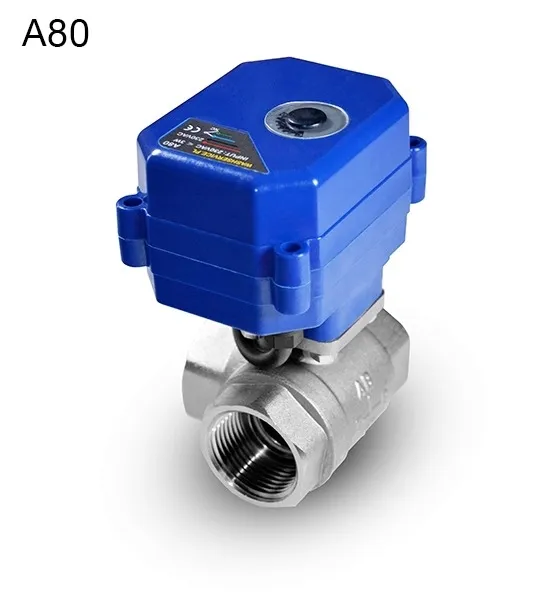

Siłownik A80 przeznaczony jest do współpracy z zaworami o obrocie 90 stopni.

Maksymalny moment manewru wynosi 8 Nm.

Kompaktowa budowa sprawia, że A80 doskonale sprawdza się jako napęd zaworów kulowych o średnicach do 1¼"

WERSJE SIŁOWNIKÓW :

A80Eco 230VAC lub A80 24VDC - w wersjach 3 przewodowych

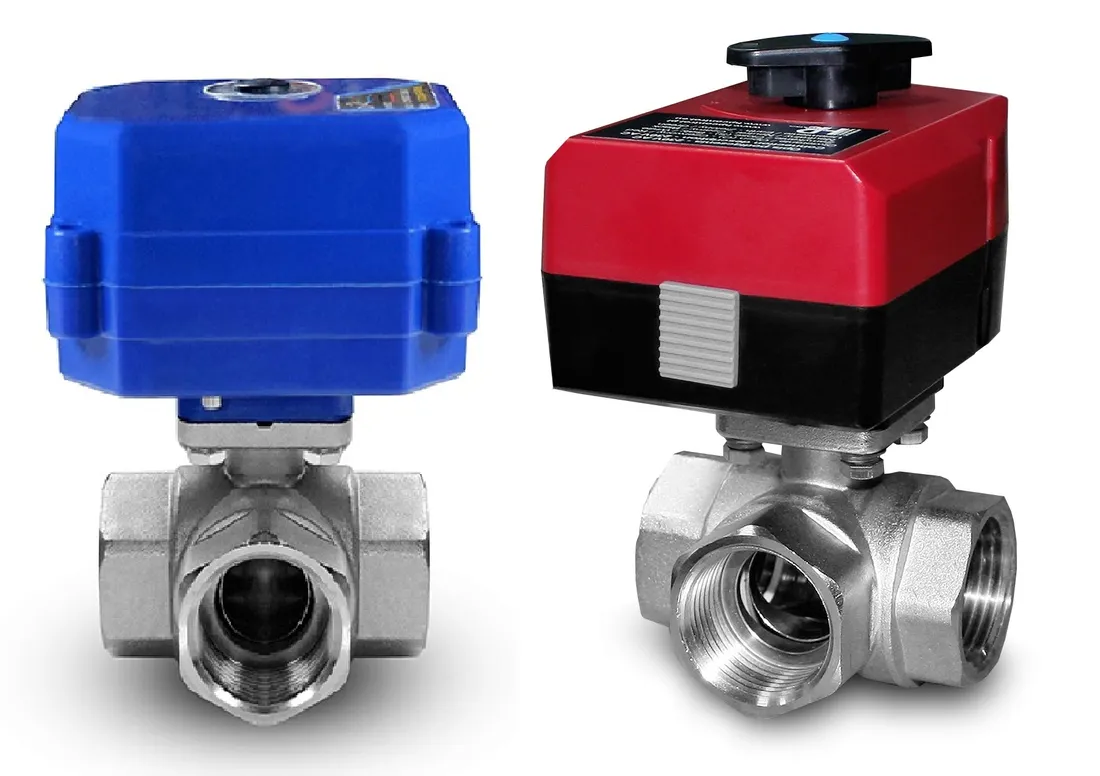

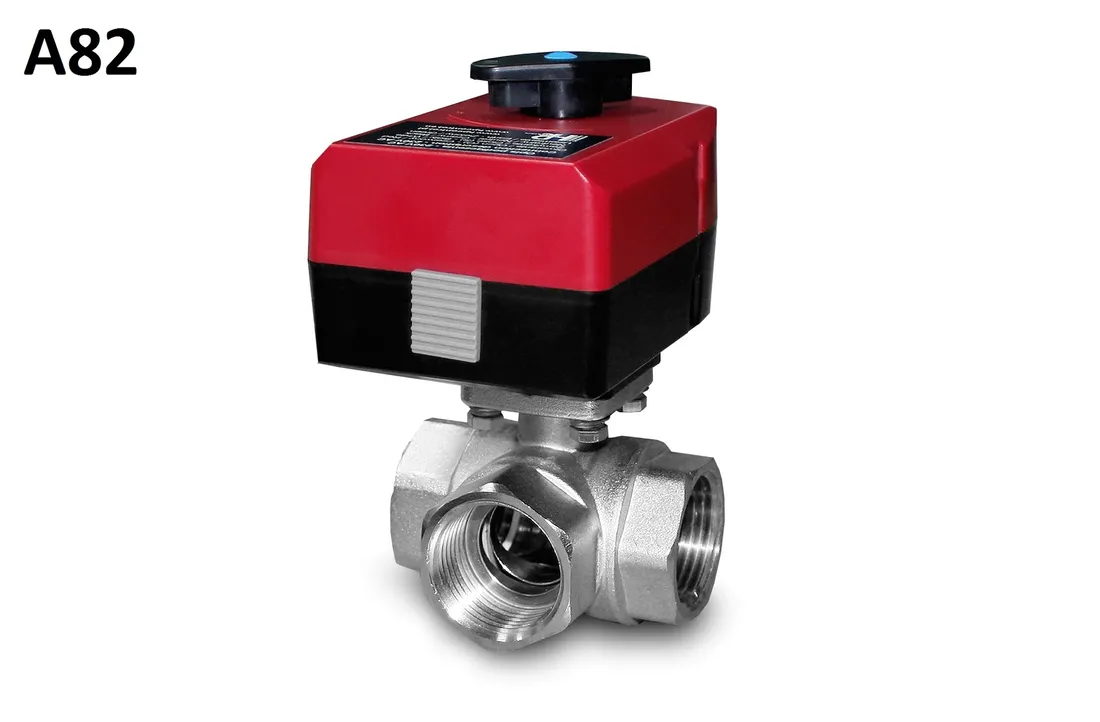

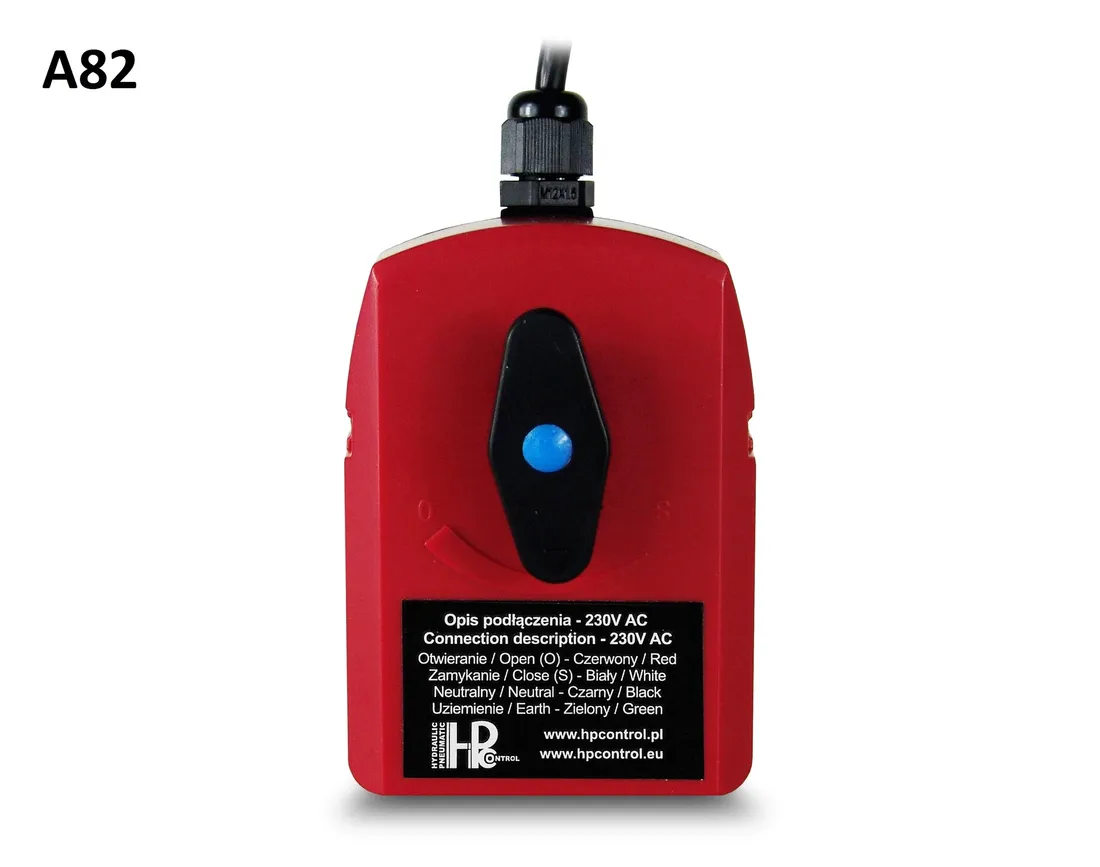

Zawory nierdzewne nie mogą współpracować z siłownikami A80 2-przewody oraz A82 w wersji 3-przewodowej.

WAŻNE:

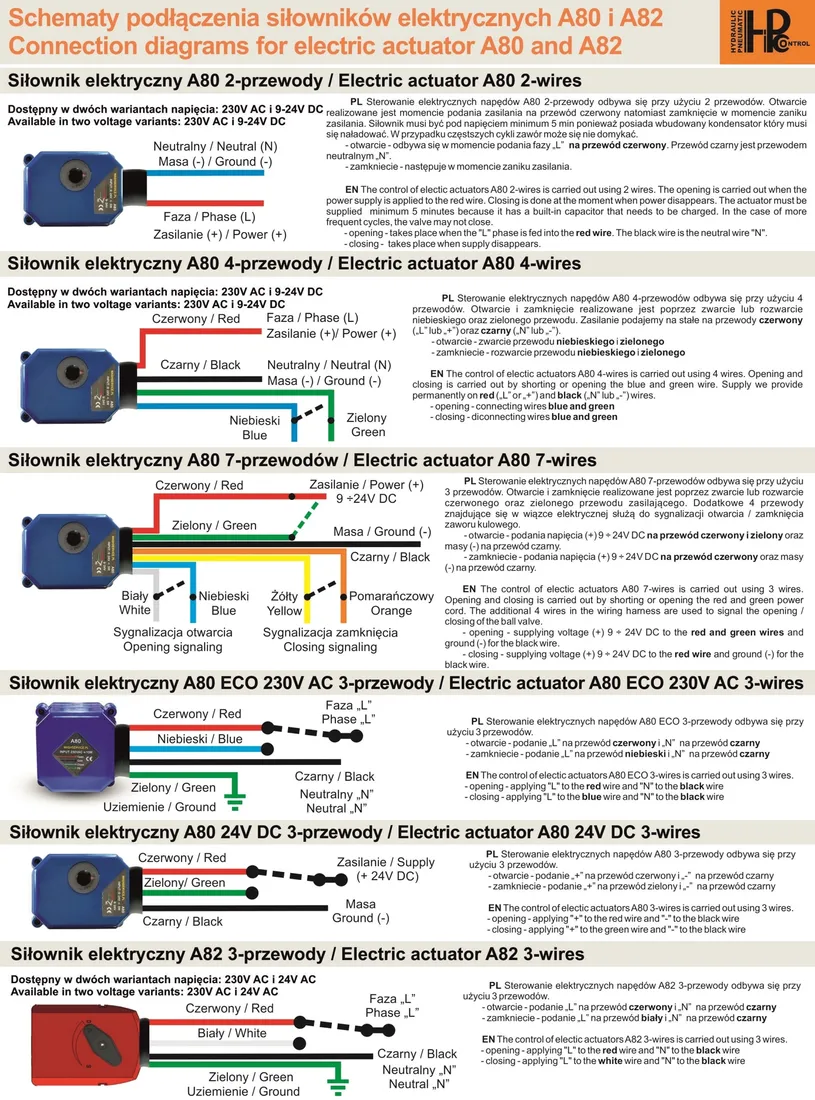

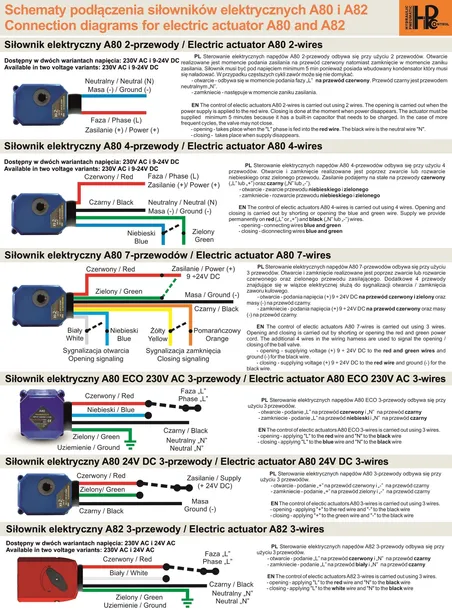

Tabela z opisem działania oraz schematami podłączenia poszczególnych wersji siłowników poniżej

Dane techniczne siłowników:

• niski pobór prądu tylko w momencie zmiany pozycji. Wyłączniki krańcowe wyłączają siłownik.
• małe wymiary dostosowane do zaworów
• pobór mocy A80 - 3W-6W
• maksymalna siła - 8NM
• czas otwarcia/zamknięcia - A80, A80eco <10s
• pełna wodoodporność - IP65
• kolor obudowy - niebieski
• Obudowa z tworzywa PA
• Mechanizm ze stali
• Mechaniczny wskaźnik pozycji na pokrywie (oprócz A80 Eco)
• Ochrona termiczna silnika
• Długość przewodu 900mm
• Temperatura otoczenia: -10°C do +50°C

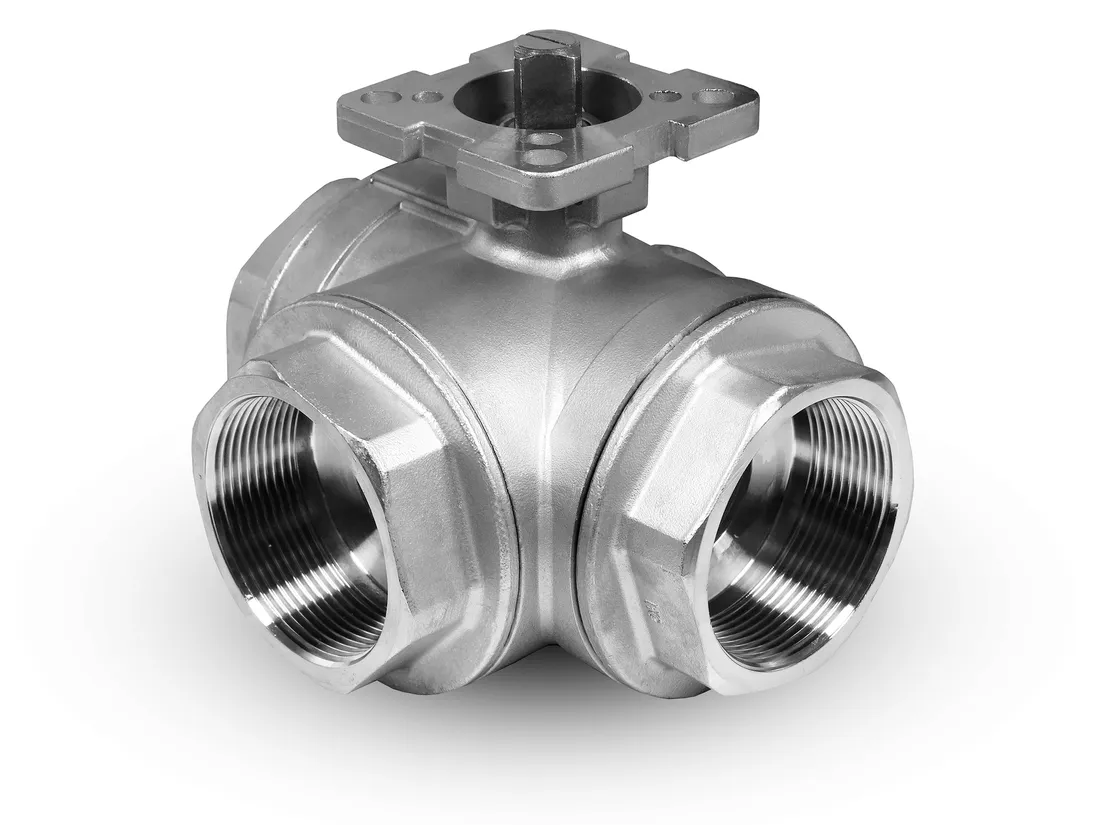

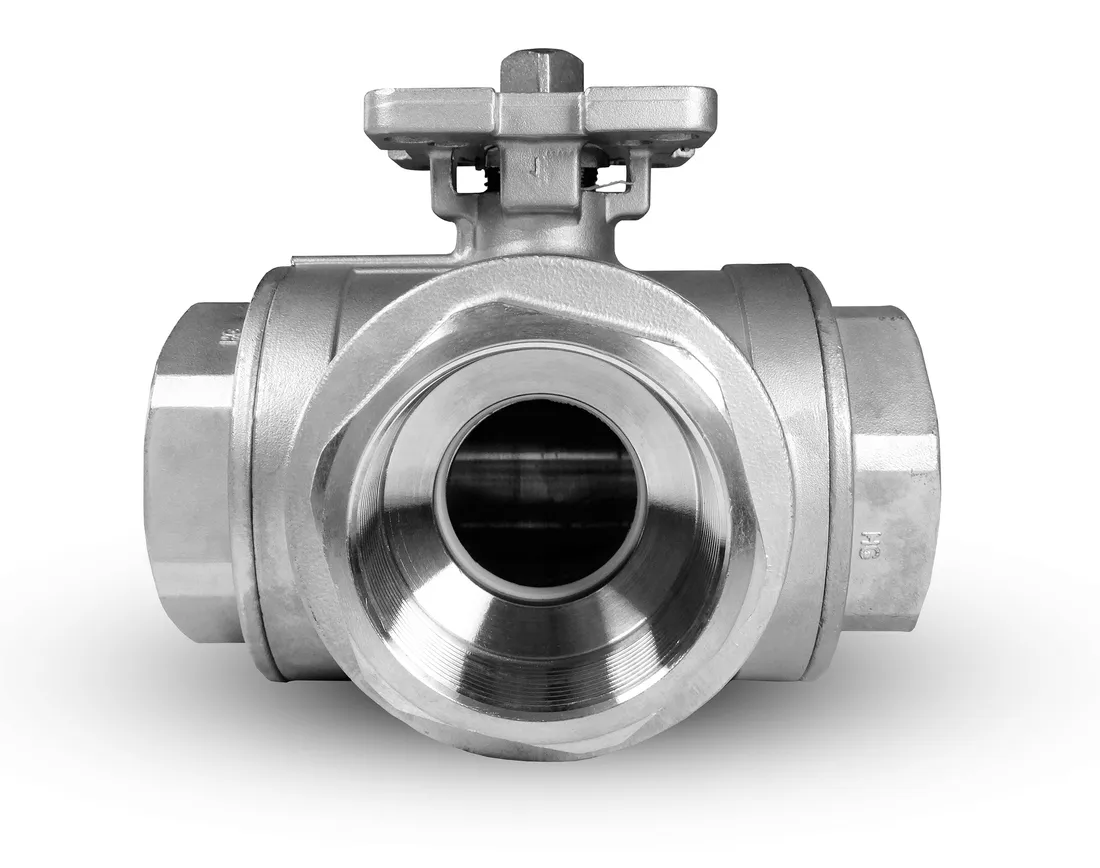

Zawór kulowy 3 drogowy nierdzewny 3/4 cal DN20 PN63 SS304 z płytą do podłączenia siłownika - napędu, zgodny z ISO5211

Opis techniczny :

Zawór kulowy z bezpośrednim podłączeniem do siłownika zgodnego z ISO5211.

Możliwość sterowania ręcznego lub podłączenia siłownika pneumatycznego lub elektrycznego.

Dane techniczne :

- materiał : stal nierdzewna ss304

- typ: zawór 3 drogowy

- przepływ w kształcie litery T

- platforma mocująca zgodna z ISO5211 - typ F03

- ciśnienie robocze 0-63bar

- zakres temperatur od -20°C do 150°C

- Przyłącze: gwint wewn. 3/4 cala

Zawory nierdzewne nie mogą współpracować z siłownikami A80 w wersji 2-przewodowej i siłownikami A82.

• Waga kg.: 1.5000
• Kod kreskowy:: 5903148313337
• Instrukcja Obsługi: Pobierz instrukcję
• Deklaracja CE: Pobierz certyfika CE - zawór Pobierz certyfika CE - siłownik elektryczny
• Załączone pliki: Wersje siłowników elektrycznych - pobierz
• Rozmiar gwintu: 3/4"
• Korpus zaworu: Stal nierdzewna 304
• Ciśnienie maksymalne [bar]: 63.0000
