Elektrozawór kulowy 3/4 cala UPVC z siłownikiem napędem A80 lub A83

Elektrozawór kulowy 3/4 cala UPVC z siłownikiem

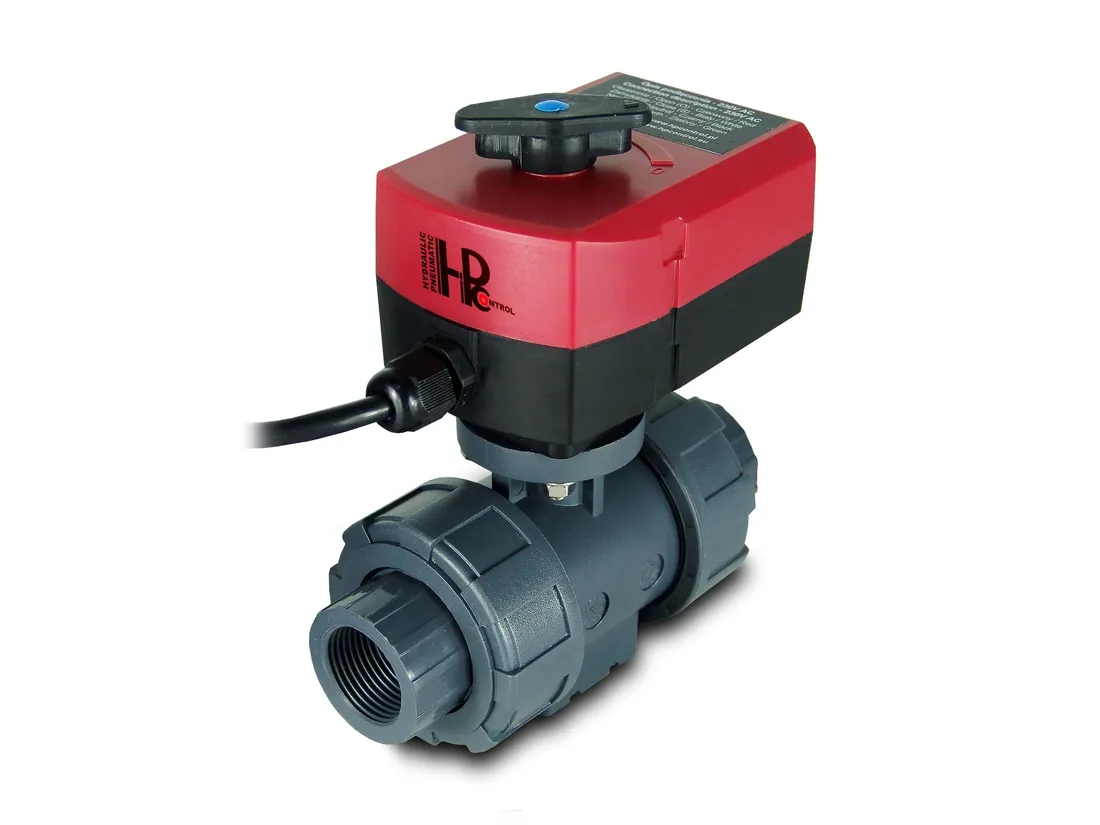

Zawór kulowy 3/4 cala UPVC z napędem elektrycznym

Zestaw zawiera trwały i mocny siłownik klasy przemysłowej A80 lub A82 zgodny z normami ISO5211 wraz z wysokiej jakości zaworem kulowym wykonanym z materiału UPVC.

Zestaw jest zgodny z standardem przemysłowym ISO5211 co zapewnia kompatybilność z zaworami i siłownikami innych firm.

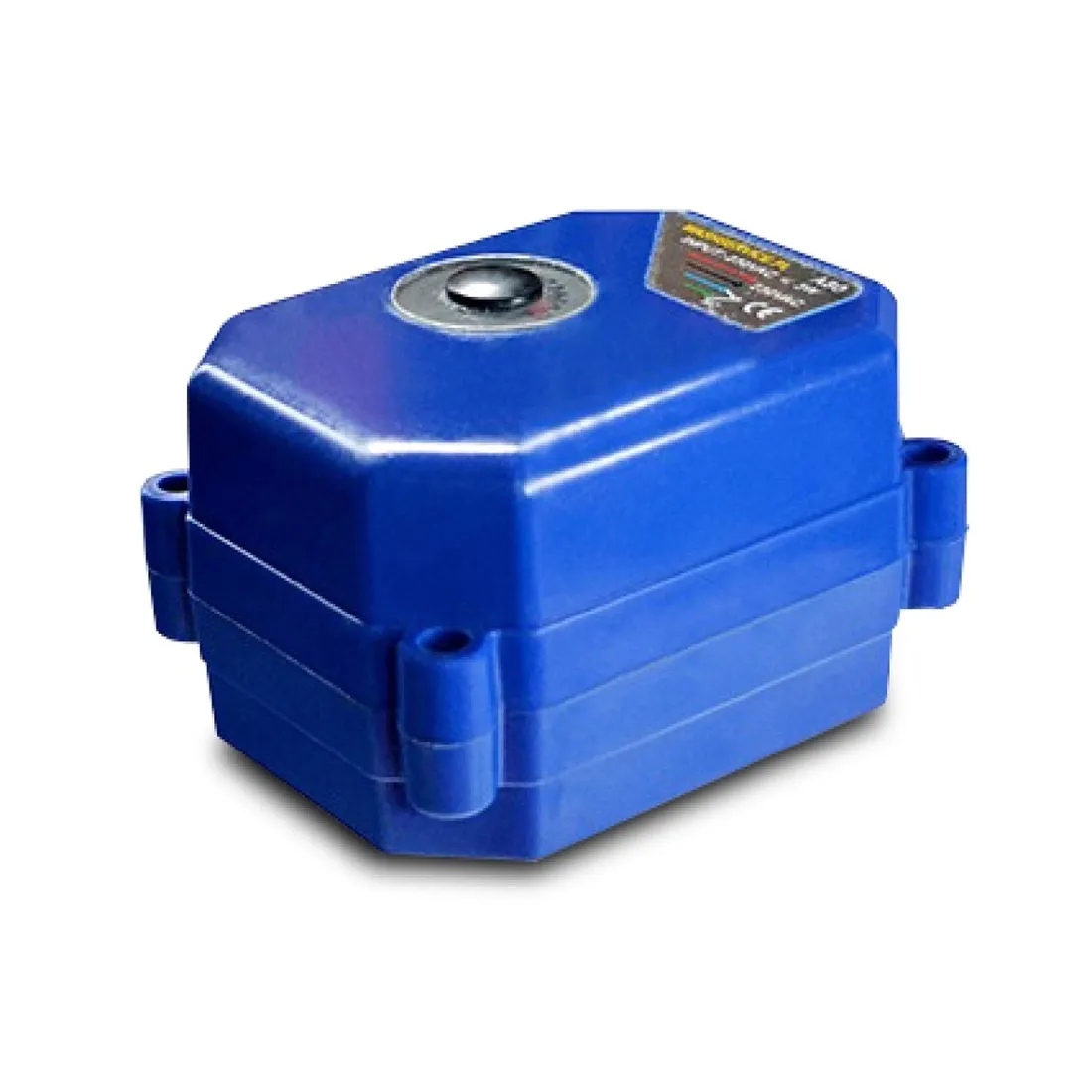

Siłownik - Napęd elektryczny A80 lub A82 przeznaczony jest do współpracy z zaworami o obrocie 90 stopni.

Maksymalny siła - moment obrotowy wynosi 8 Nm.

Kompaktowa budowa sprawia, że A80 / A82 doskonale sprawdza się jako napęd zaworów kulowych o średnicach do 1¼" - DN32

WERSJE SIŁOWNIKÓW :

A82 - 230VAC lub 24VAC oraz A80Eco 230VAC lub 24VDC - w wersjach 3 przewodowych

WAŻNE:

tabela z opisem działania oraz schematami podłączenia poszczególnych wersji siłowników poniżej

Dane techniczne siłowników:

• niski pobór prądu
• pobór prądu tylko w momencie zmiany pozycji. Wyłączniki krańcowe wyłączają siłownik.
• małe gabaryty dostosowane do zaworów
• pobór mocy max: A80 - 3W do 6W, A82 - 10W
• maksymalna siła: A80 - 5Nm, A82 - 5Nm
• czas otwarcia/ zamknięcia: A80, A80eco <10 s / A82 <36s
• mechaniczny wskaźnik położenia: A80, A82 - tak / A80eco - nie
• wodoodporność: IP64
• bezobsługowa eksploatacja
• kolor obudowy: A80, A80eco - niebieski / A82 czerwono-czarny
• Obudowa z tworzywa PA
• Mechanizm ze stali
• Połączenie bezpośrednie do zaworu z płytą ISO 5211
• Ochrona termiczna silnika
• Podłączenie elektryczne przewód 900mm
• Temperatura otoczenia: -10C do +50C

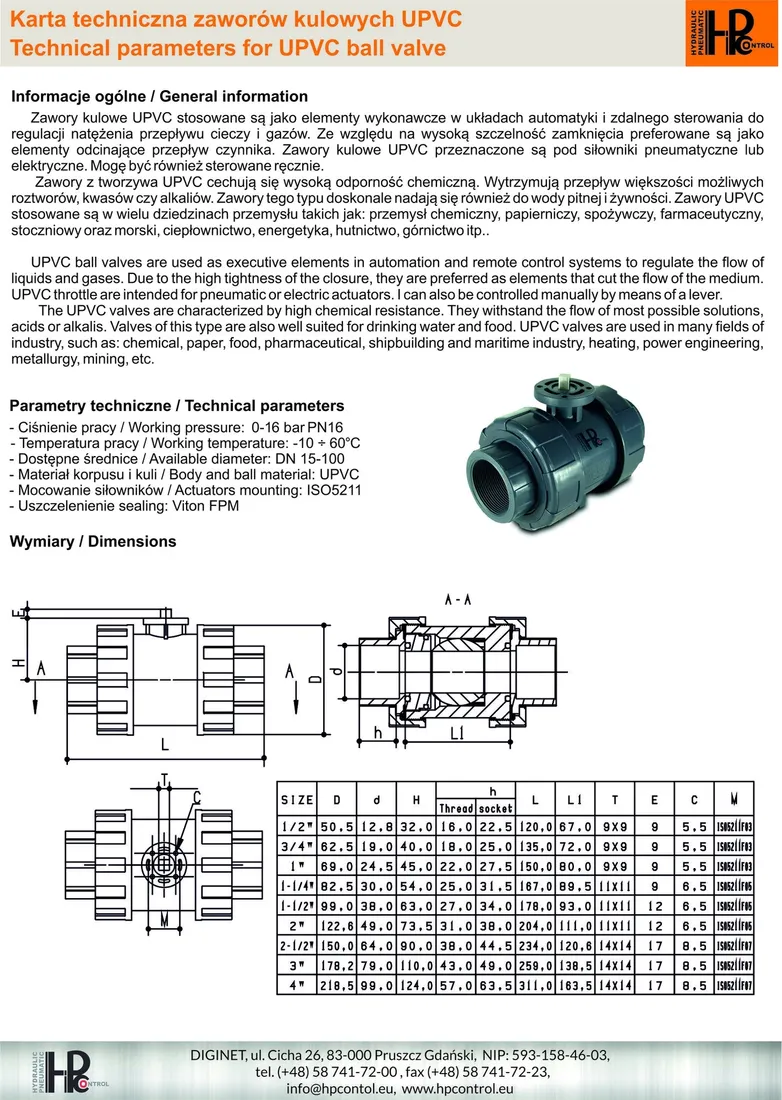

Zawór kulowy UPVC 3/4 cala DN20 PN16 z płytą do podłączenia siłownika - napędu, zgodny z ISO5211

Zawory z tworzywa UPVC cechują się wysoką odporność chemiczną. Wytrzymuje przepływ większości możliwych roztworów, kwasów, węglowodanów czy alkaliów. Zawory tego typu doskonale nadają się również do wody pitnej i żywności.

Przykładowe zastosowania:

- instalacje odprowadzania ścieków

- różnego rodzaju procesy chemiczne

- produkcja żywności

- systemy nawadniania roślin

- przemysł farmaceutyczny

- instalacje basenowe

- akwarystyka

- przemysł stoczniowy oraz morski

Dane Techniczne :

- materiał : tworzywo UPVC

- uszczelnienie: Viton FPM

- platforma mocująca zgodna z ISO5211 - typ F03

- ciśnienie robocze 0-16bar

- zakres temperatur od -10°C do 60°C

- Przyłącze: gwint wewn. 3/4 cala

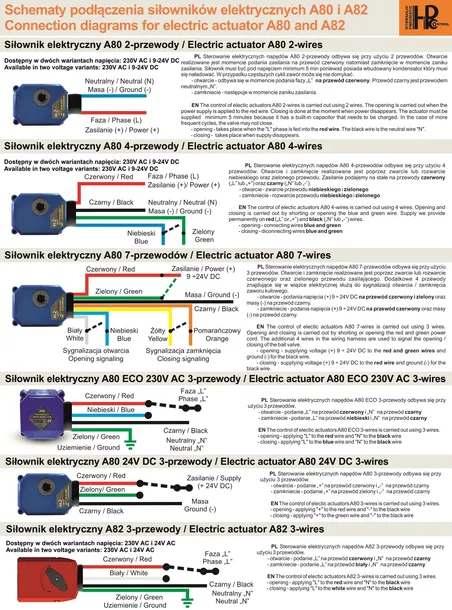

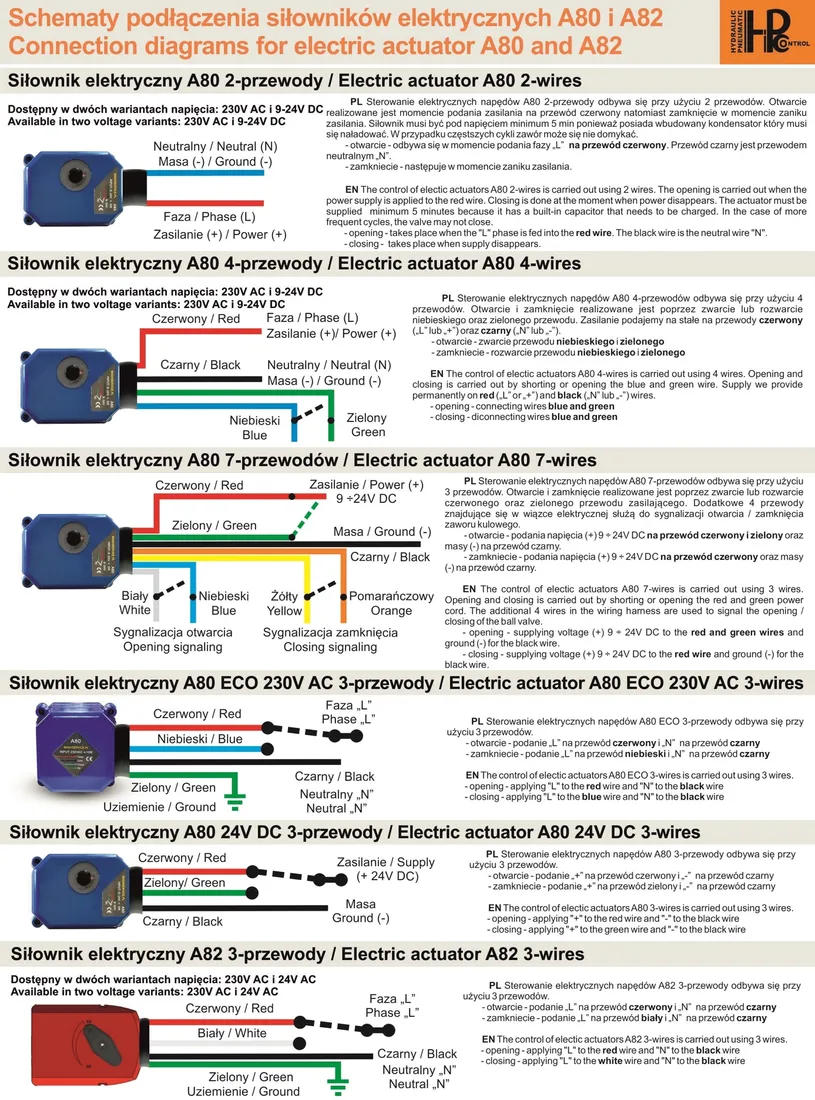

Schemat

Opis sterowania

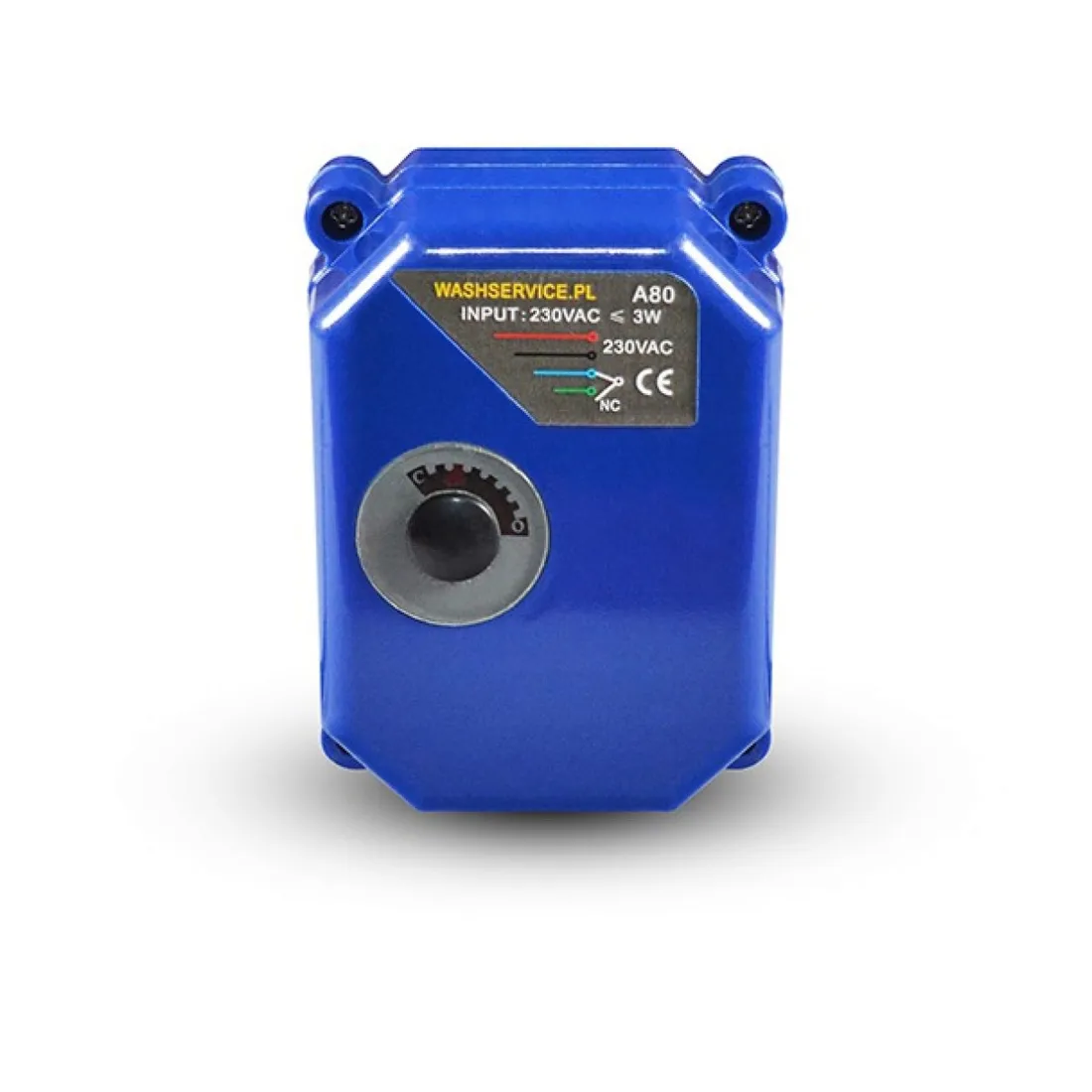

A80

A80 ECO

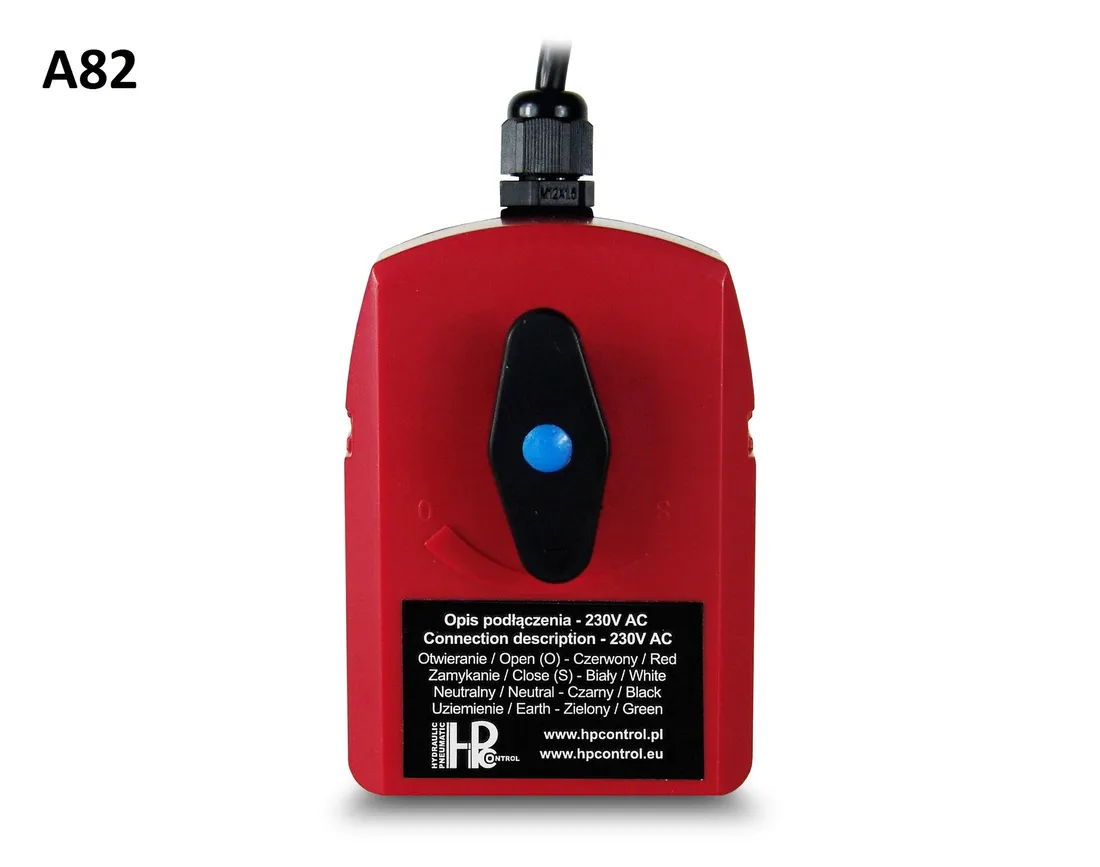

A82

2-PRZEWODOWA:

Sterowanie brakiem lub podawaniem napięcia. Zasada działania elektrozaworów - zasilanie powoduje otwarcie lub zamknięcie zaworu (zależnie od modelu) a brak zasilania stan przeciwny. Zawór posiada własne podtrzymanie zasilania w celu zmiany położenia bez napięcia.

Ze względu na potrzebę naładowania wersja nie nadaje się do stosowania przy krótkotrwałych cyklach.

9-24V DC

230V AC

3-PRZEWODOWA:

Sterowanie przez podanie napięcia na styk otwarcia lub zamknięcia.

Dodatkowa żyła ochronna PE.

24V DC

230V AC

230V AC

24V AC

4-PRZEWODOWA:

Zasilanie podpięte na stałe - 2 przewody. 2 przewody bez-napięciowo sterują otwarcie lub zamknięciem przez zwarcie lub rozwarcie.

9-24V DC

230V AC

    7-PRZEWODOWA:

Zasilanie podłączone na stałe. Sterowanie podaniem plusa na styk sterujący. Dodatkowe styki krańcowe do wykorzystania sterowania lub sygnalizacji otwarcia/ zamknięcia.

9-24V DC

• Waga kg.: 0.7000
• Kod kreskowy:: 5903148315072
• Instrukcja Obsługi: Pobierz instrukcję Pobierz kartę techniczną
• Deklaracja CE: Pobierz certyfika CE - siłownik elektryczny Pobierz certyfika CE - zawór
• Załączone pliki: Wersje siłowników elektrycznych - pobierz
• Rozmiar gwintu: 3/4"
• Korpus zaworu: Tworzywo
• Ciśnienie maksymalne [bar]: 16.0000
