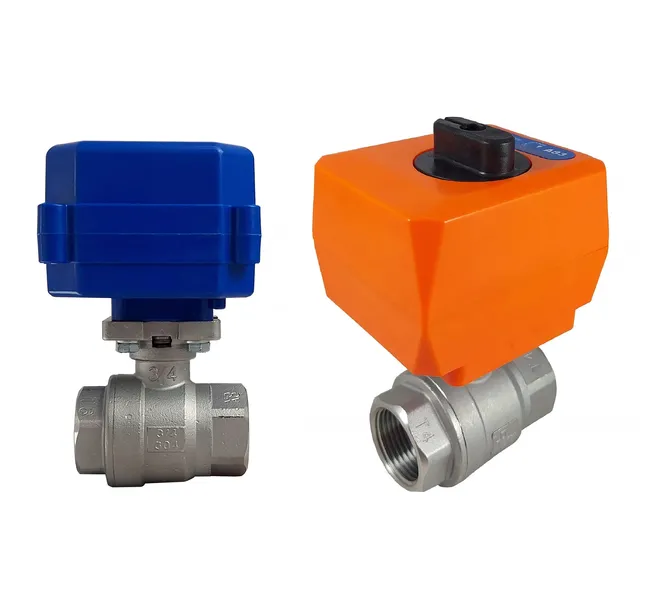

Zawór kulowy 3/4 cala nierdzewny z siłownikiem nap

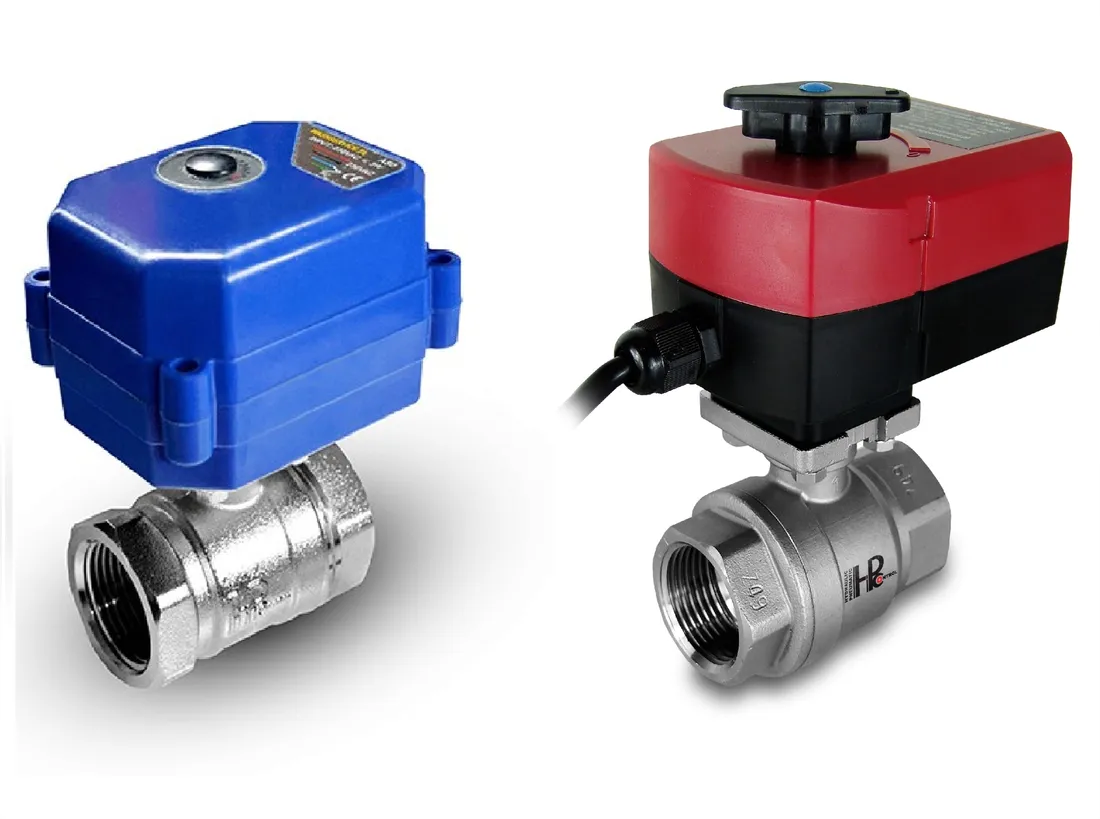

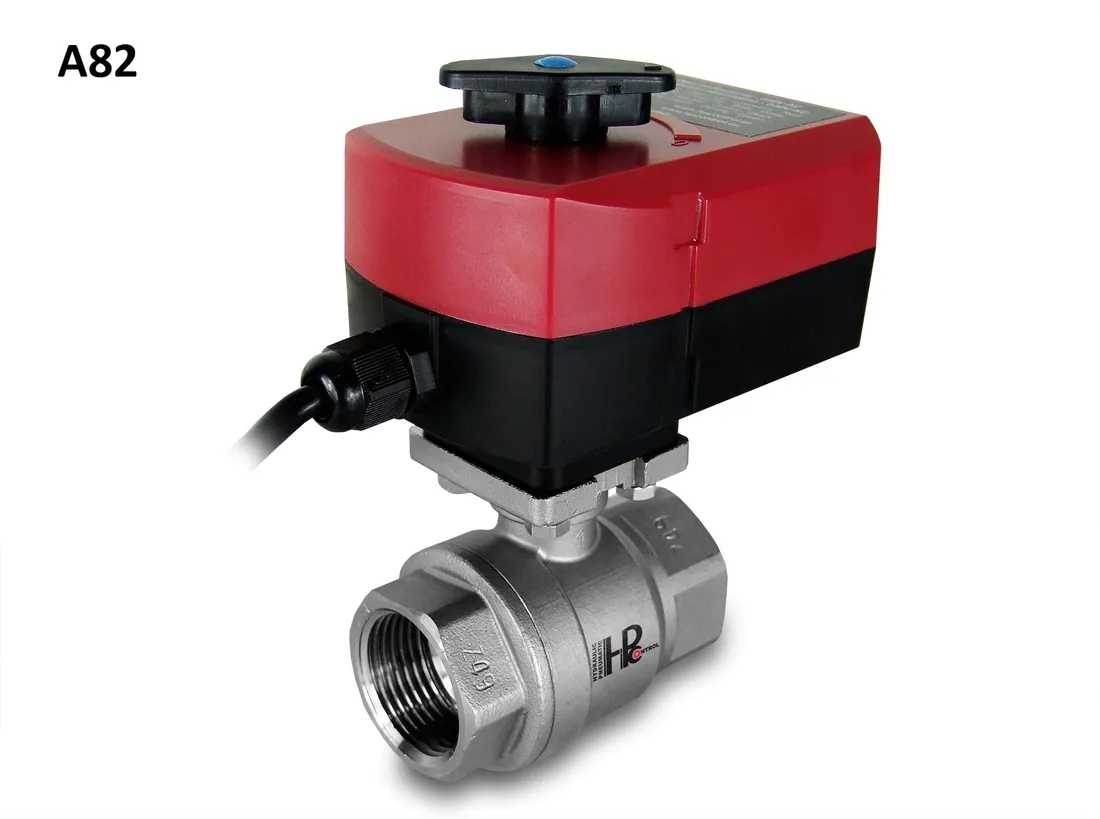

Zawór kulowy 3/4 nierdz. z siłownikiem A80 lub A82

Zestaw zawiera trwały i mocny siłownik klasy przemysłowej A80 zgodny z normami ISO5211 wraz z wysokiej jakości zaworem kulowym.

Zestaw jest zgodny z standardem przemysłowym ISO5211 co zapewnia kompatybilność z zaworami i siłownikami innych firm.

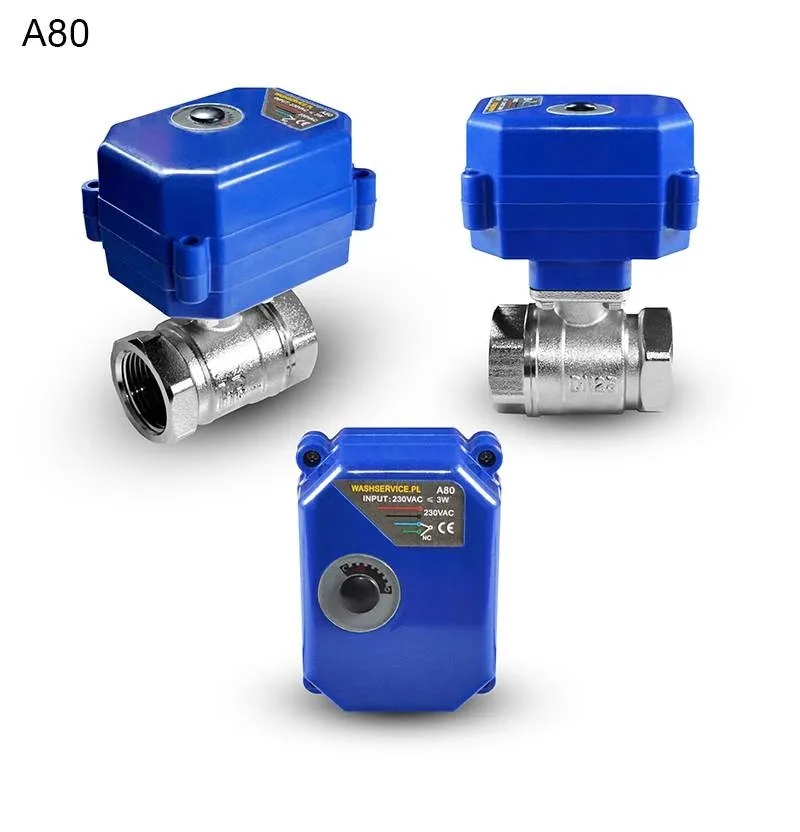

Siłownik - Napęd elektryczny A80 przeznaczony jest do współpracy z zaworami o obrocie 90 stopni.

Maksymalny moment manewru wynosi 8 Nm.

Kompaktowa budowa sprawia, że A80 doskonale sprawdza się jako napęd zaworów kulowych o małych średnicach do 1¼"

OBECNIE BRAK JEST WERSJI  A82 3 przewody na 230V , WERSJI A80 3 przewody eco i A80 2 przewody 230V !

WERSJE SIŁOWNIKÓW :

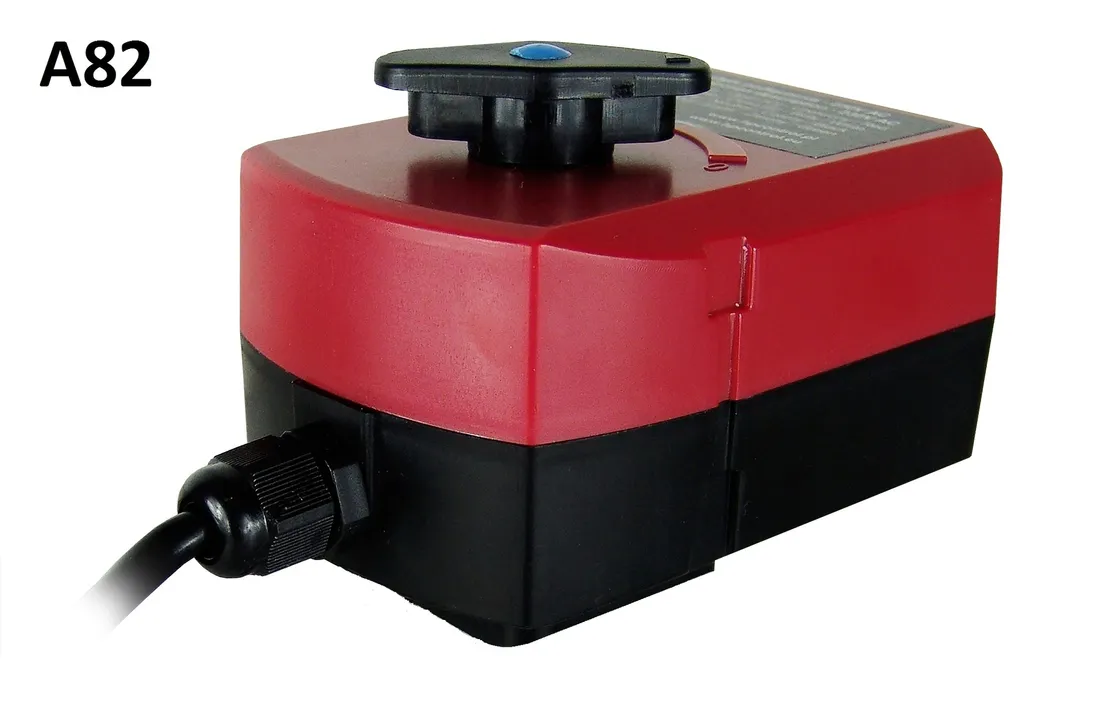

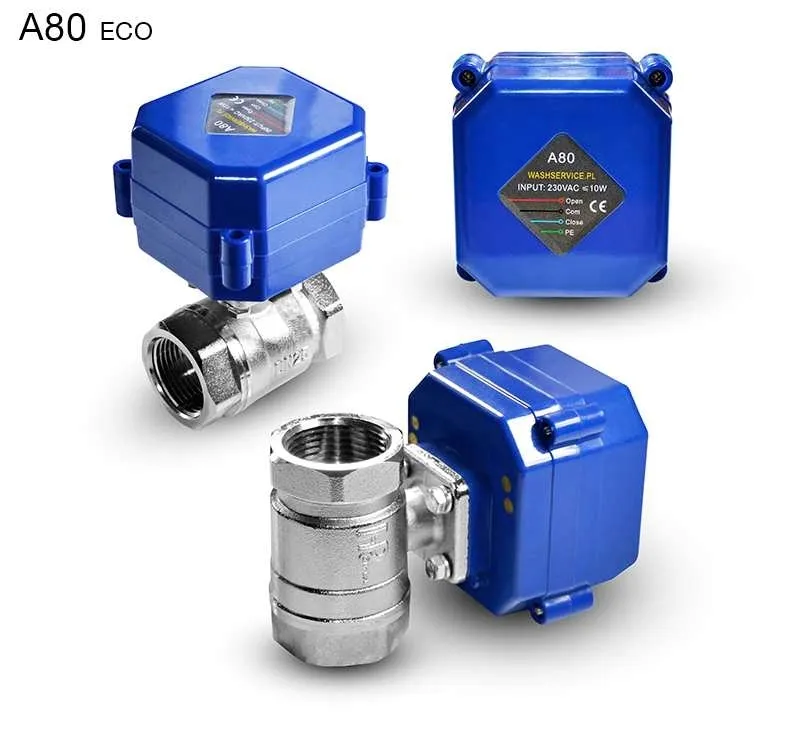

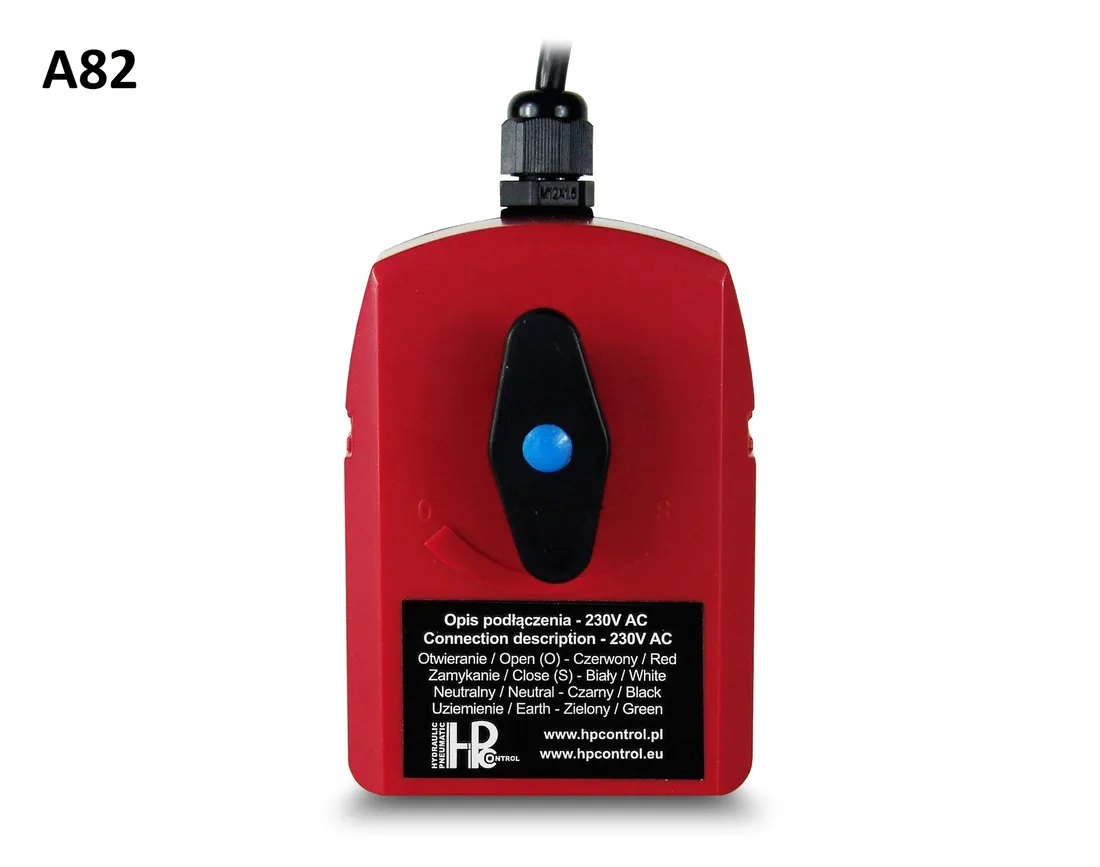

A82 - 230V lub 24VAC oraz A80Eco 230VAC lub A80 24VDC - w wersjach 3 przewodowych

Zawory nierdzewne nie mogą współpracować z siłownikami A80 w wersji 2-przewodowej.

WAŻNE:

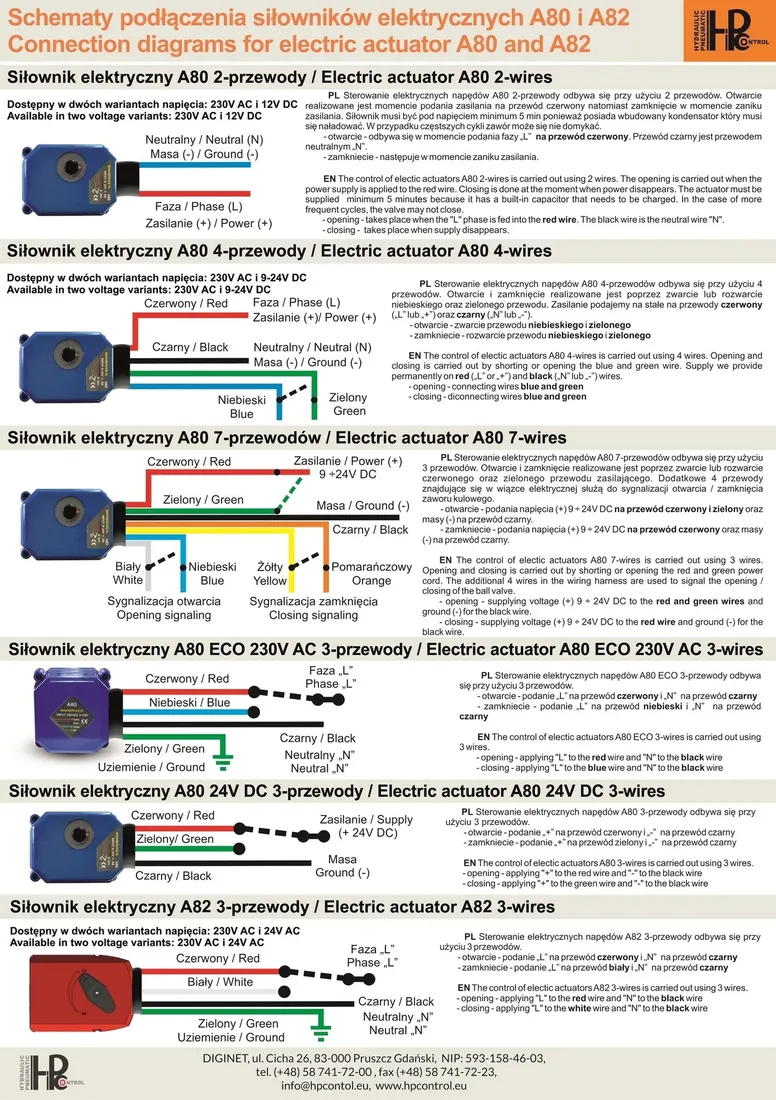

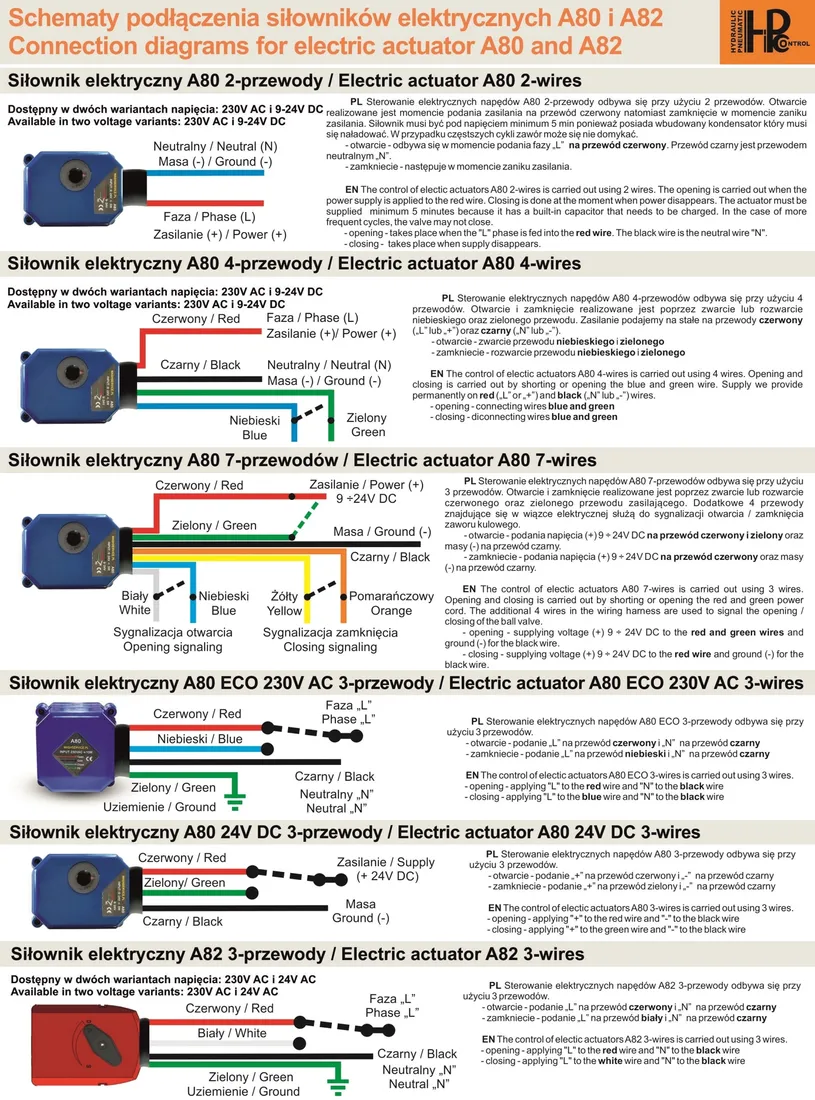

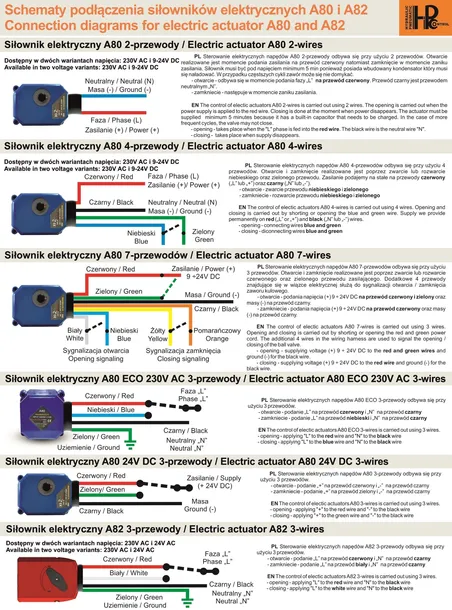

tabela z opisem działania oraz schematami podłączenia poszczególnych wersji siłowników poniżej

Dane techniczne siłownik A80:

• niski pobór prądu
• pobór prądu tylko w momencie zmiany pozycji. Wyłączniki krańcowe wyłączają siłownik.
• małe gabaryty dostosowane do zaworów
• pobór mocy max 3W - 6W
• maksymalna siła 8NM
• czas otwarcia/ zamknięcia <10 s
• mechaniczny wskażnik położenia
• pełna wodoodporność - IP65
• bezobsługowa eksploatacja
• kolor obudowy - niebieski
• Obudowa z tworzywa PA
• Mechanizm ze stali
• Wskaźnik pozycji na pokrywie
• Połączenie bezpośrednie do zaworu z płytą ISO 5211
• Ochrona termiczna silnika
• Podłączenie elektryczne przewód 900mm.
• Temperatura otoczenia: -10C do +50C

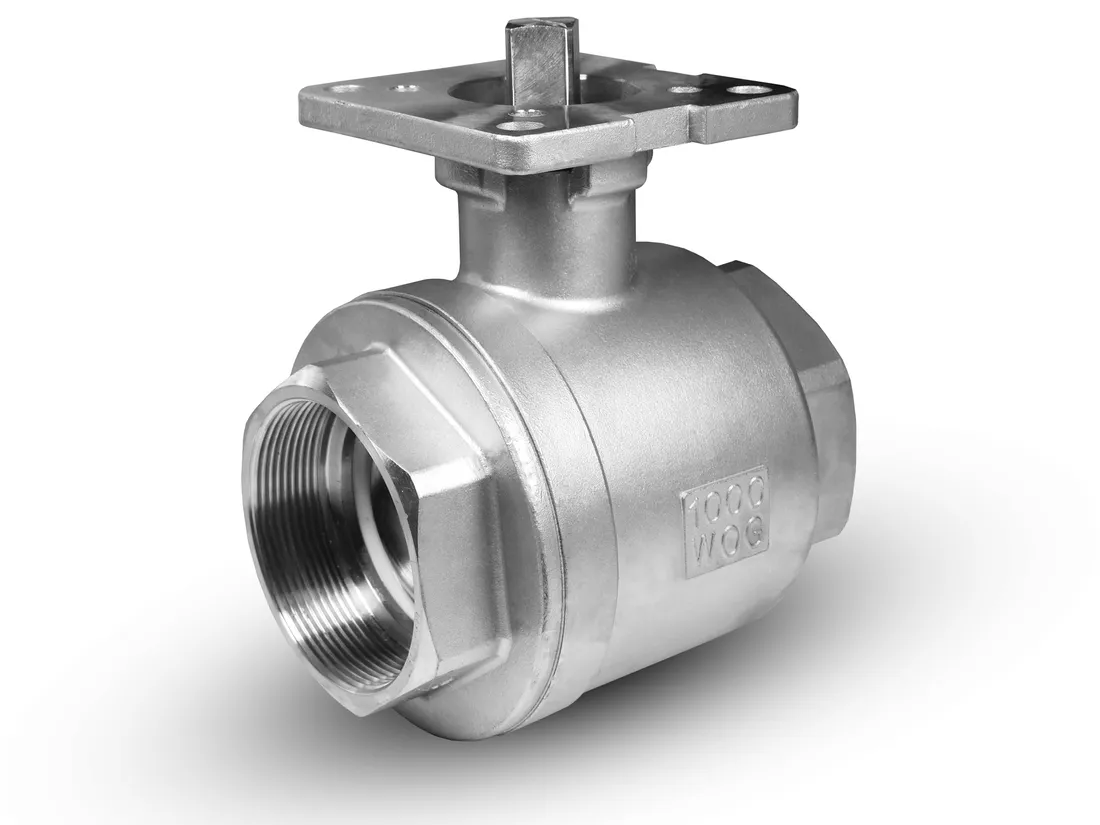

Zawór kulowy nierdzewny 3/4 cal DN20 PN63 SS304 z płytą do podłączenia siłownika - napędu, zgodny z ISO5211

Opis techniczny :

Zawór kulowy z bezpośrednim podłączeniem do siłownika zgodnego z ISO5211.

Możliwość sterowania ręcznego lub podłączenia siłownika pneumatycznego lub elektrycznego .

Wykonanie przemysłowe. Masywny korpus odporny na wysokie ciśnienie - ponad 100 bar.

Dane Techniczne :

- materiał : stal nierdzewna ss304

- typ: zawór kulowy dwu częściowy

- przepływ pełny,

- platforma mocująca zgodna z ISO5211 - typ F03

- ciśnienie robocze 0-63bar

- zakres temperatur od -20°C do 180°C,

- Przyłącze: gwint wewn. 3/4 cal

• Waga kg.: 1.0000
• Kod kreskowy:: 5903148301617
• Załączone pliki: Wersje siłowników elektrycznych - pobierz
• Deklaracja CE: Pobierz certyfika CE - zawór Pobierz certyfika CE - siłownik elektryczny
• Instrukcja Obsługi: Pobierz instrukcję
• Rozmiar gwintu: 3/4"
• Korpus zaworu: Stainless Steal 304
• Ciśnienie maksymalne [bar]: 63.0000
